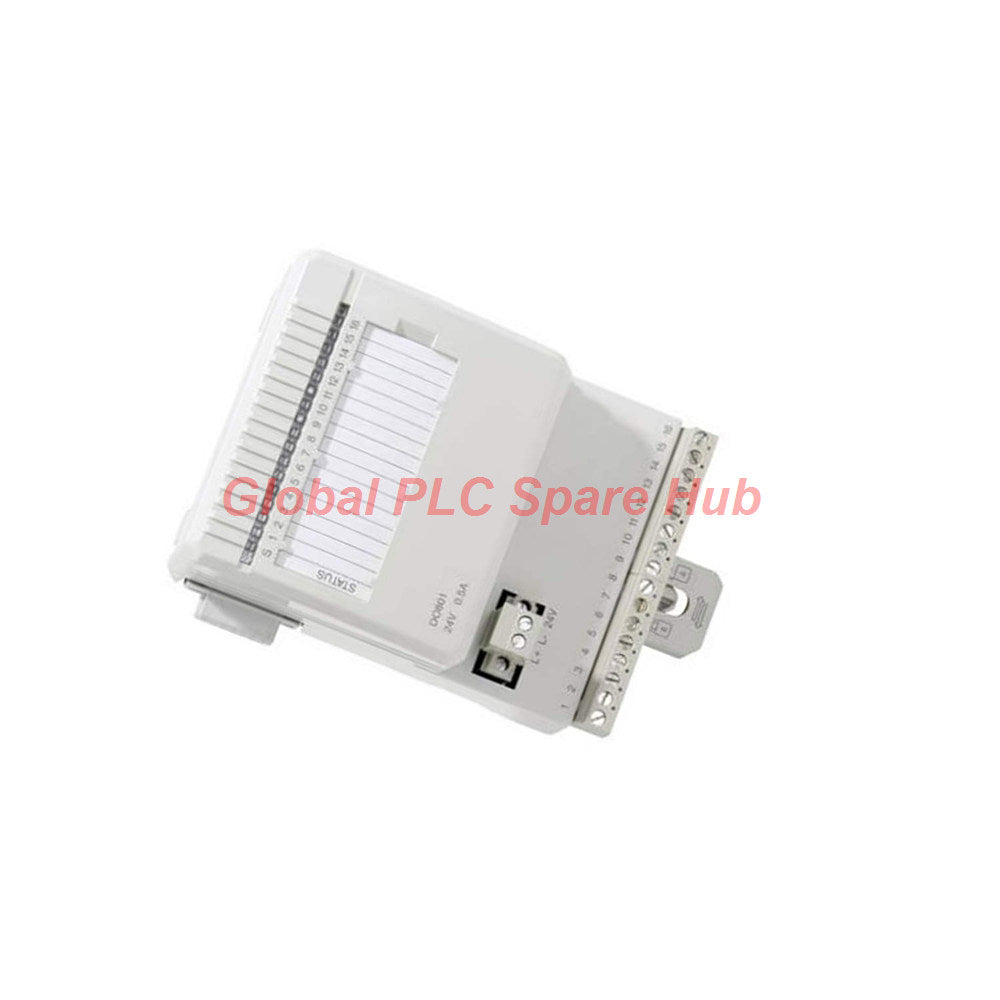

El DO801 3BSE020510R1 es un módulo de salida digital de 16 canales de alta densidad optimizado para el control de campo de 24 V c.c. dentro de la familia ABB S800L I/O Series. Con una capacidad de accionamiento de fuente de corriente de hasta 0,5 A por canal, esta compacta unidad de actuación de hardware controla directamente válvulas solenoides, relés de control, paneles indicadores y anunciadores de alarma en plantas de proceso automatizadas.

Diseñado para redes industriales de alta disponibilidad, el DO801 cuenta con limitación de corriente de cortocircuito, apagado térmico y lógica especializada de Estado Predeterminado de Conjunto de Salida (OSP) para mantener la seguridad del sistema durante la interrupción de la comunicación del bus de campo.

Arquitectura Central y Tecnología de Driver

Cada canal de actuación dentro del DO801 3BSE020510R1 integra un driver de potencia inteligente de lado alto protegido por circuitos activos de limitación de corriente y barreras de aislamiento óptico. Los optoacopladores galvánicos separan la lógica interna del backplane ModuleBus de +5 V de los bucles de potencia de campo externos, suprimiendo picos destructivos de alta tensión y cambios de potencial de tierra.

La etapa de salida incorpora diodos de supresión de carga inductiva incorporados que absorben la energía de retroceso al conmutar dispositivos de campo inductivos como bobinas y relés. Los sensores térmicos incorporados desactivan inmediatamente los canales de salida que experimentan condiciones de sobretemperatura, restableciéndose automáticamente una vez que se restauran los márgenes térmicos seguros.

Especificaciones Técnicas

Factor de Forma Integrado y Disposición Mecánica S800L

A diferencia de las configuraciones de placa base modular estándar, el DO801 3BSE020510R1 utiliza el perfil compacto S800L con bloques de terminales desmontables integrados. Esto elimina la necesidad de compras separadas de MTU, reduciendo los requisitos de espacio en el gabinete:

• Parámetros de Conexión de Cableado
  • Calibres de Conductor Soportados: Sólido 0,05–2,5 mm² (30–12 AWG) / Trenzado 0,05–1,5 mm² (30–12 AWG)
  • Par de Apriete del Tornillo Terminal: Recomendado de 0,5 a 0,6 Nm
  • Estándar de Pelado de Cable: 6,0 a 7,5 mm (0,24–0,30 pulgadas)
  • Dimensiones del Factor de Forma: 86,1 mm Ancho × 58,5 mm Profundidad × 110 mm Altura (Peso: 0,24 kg)

Equipo Objetivo, Aplicaciones y Capacidades de Diagnóstico

La unidad de salida digital DO801 está diseñada para bucles de control discretos robustos en industrias de proceso, tratamiento de agua y sistemas de energía a bordo de embarcaciones.

Maquinaria Objetivo y Escenarios de Aplicación:

• Actuación de válvula direccional neumática en transportadores automatizados de envasado y manipulación de materiales.
• Control de solenoides de skid de aceite lubricante en paquetes de turbomaquinaria.
• Accionamiento de relés intermedios de enclavamiento en cubetas de potencia de centros de control de motores (MCC).
• Gabinetes de control de bombas de lastre marinas certificados para instalación en embarcaciones offshore.

Características de Diagnóstico y Manejo de Fallos:

• OSP (Output Set Predetermined State): Fuerza automáticamente los canales de salida a estados seguros definidos por el usuario (por ejemplo, Mantener Último Valor o Forzar Bajo) si se pierde la comunicación con el controlador.
• LEDs de Diagnóstico Frontales: Muestra el estado del sistema a través del LED S principal junto con LEDs de estado dedicados para los canales 1 al 16.
• Señalización de Fallos en Tiempo Real: Reporta banderas de Error de Módulo, Advertencia de Módulo y Error de Canal a las ventanas de diagnóstico centrales de 800xA o Compact Control Builder.

Visión de Global PLC Spare HUB

Considere estos puntos de ingeniería críticos al implementar el módulo DO801 3BSE020510R1 en recintos de campo:

1. Límites Térmicos de Orientación Vertical del Gabinete: El montaje estándar horizontal en carril DIN permite el funcionamiento completo hasta +55 °C (131 °F). Sin embargo, cuando se instala verticalmente, la eficiencia de la convección térmica disminuye. En orientación vertical, reduzca la temperatura ambiente máxima de funcionamiento a +40 °C (104 °F) para evitar apagados térmicos molestos en canales de alta corriente.

2. Gestión de la Corriente de Arranque en Cargas Solenoides: Aunque cada canal de salida entrega 0,5 A continuamente con protección interna de limitación de corriente, los solenoides de CC de alta potencia pueden crear picos severos de corriente de arranque. Si la corriente de carga total en un canal excede el umbral de límite de corriente durante el encendido, el driver del canal puede activar la protección contra cortocircuitos. Utilice relés intermedios para solenoides pesados que consumen más de 0,5 A de corriente de arranque.

Logística, Embalaje y Términos de Garantía

• Garantía de Calidad: Protegido por una cobertura integral de 12 Meses de Garantía contra fallas de componentes.
• Procesamiento Rápido de Pedidos: Los pedidos se procesan rápidamente con envío garantizado en un plazo de 24 a 48 horas.
• Entrega por Mensajería Express Global: Envío aéreo internacional acelerado a través de FedEx, UPS o DHL.
• Integridad del Embalaje: Se envía en embalaje antiestático que absorbe los golpes para garantizar un estado físico impecable.

Guía de Selección y Preguntas Frecuentes Técnicas

Guía de Selección: ¿Cuál es la principal diferencia entre los módulos estándar S800 y los módulos S800L como el DO801?

Los módulos S800 estándar se conectan a Unidades Terminales de Módulo (MTU) separadas. Los módulos S800L, como el DO801 3BSE020510R1, combinan la electrónica de E/S y los bloques de terminales desmontables en una sola unidad, ahorrando espacio en el panel y costos de instalación.

¿Cómo salvaguarda la funcionalidad OSP el equipo de proceso durante interrupciones de la red de control?

Si falla la comunicación del backplane del bus de campo, la función OSP transiciona automáticamente las salidas a estados de seguridad preestablecidos, evitando movimientos no comandados del actuador que podrían dañar la maquinaria.

¿Se requiere supresión adicional al conmutar cargas inductivas externas de 24V con el DO801?

El módulo incluye diodos de retroceso incorporados para cargas inductivas estándar. Para solenoides excepcionalmente grandes o tendidos de cables largos, la adición de un diodo de retroceso externo o un amortiguador RC en los terminales de carga reduce aún más la radiación EMI.

¿Qué par de apriete deben aplicar los técnicos de campo a los conectores de tornillo desmontables?

Apriete los tornillos de los terminales desmontables a un par recomendado de 0,5 a 0,6 Nm utilizando longitudes de cable pelado entre 6,0 y 7,5 mm.

¿Puede el DO801 3BSE020510R1 implementarse en entornos marinos hostiles?

Sí. El módulo cuenta con un recubrimiento conforme a ISA-S71.04 Clase G3 y posee las principales certificaciones marinas (ABS, BV, DNV, LR), lo que lo hace adecuado para aplicaciones corrosivas en alta mar y a bordo de embarcaciones.
