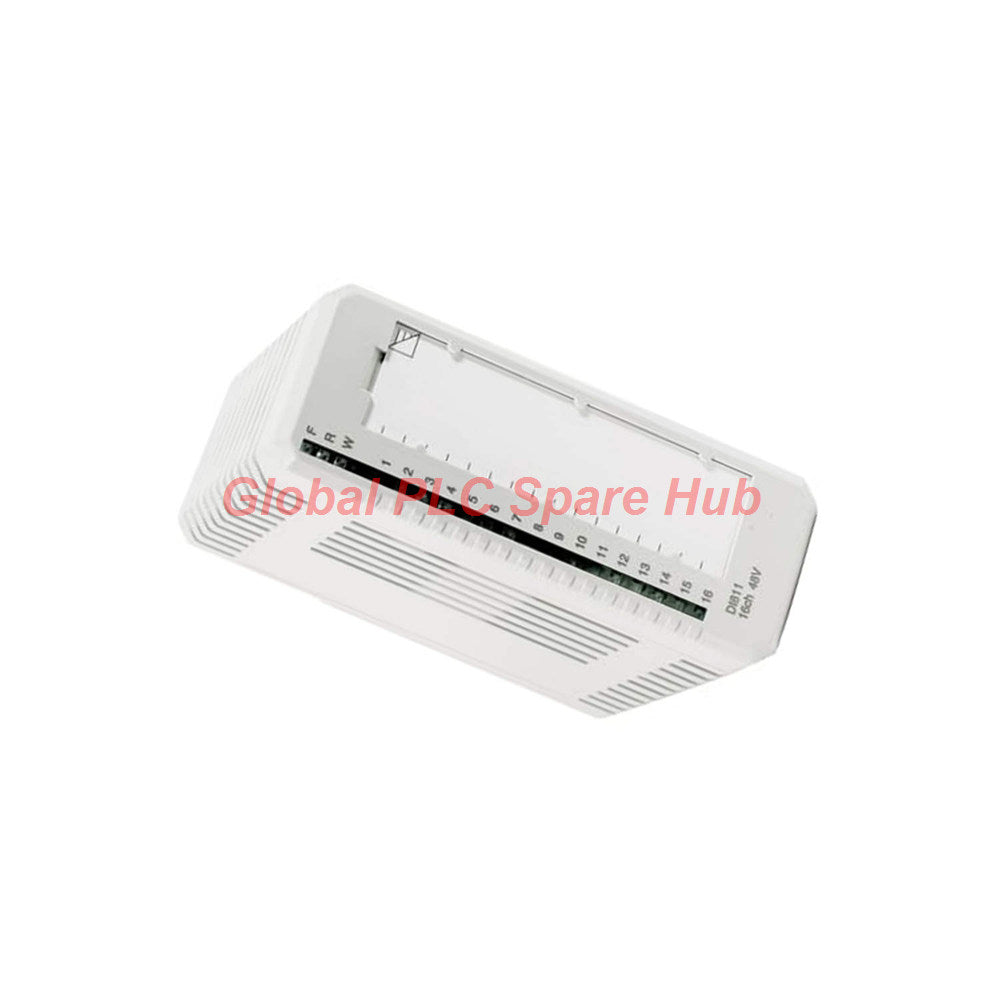

DI811 3BSE008552R1 Módulo DI ABB S800 48V en stock
Manufacturer: ABB
Product No.: DI811
Condition： En stock
Product Type: Módulo de entrada digital
Product Origin: SE
Payment: T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Resumen Ejecutivo
La DI811 3BSE008552R1 es una tarjeta de entrada digital de 16 canales de alta densidad diseñada para la adquisición de señales de 48 V c.c. dentro de la plataforma Serie S800 I/O de ABB S800 I/O. Operando con una topología de circuito de sumidero de corriente, este módulo procesa señales de estado de campo a través de arquitecturas de distribución de energía automatizada, control de turbinas y seguridad de subestaciones.
La arquitectura de interfaz de la DI811 presenta canales de doble banco aislados equipados con monitoreo de voltaje de proceso en tiempo real para evitar la pérdida silenciosa de señal en redes de control industrial de alta confiabilidad.
Arquitectura Central y Principios de Operación
Cada canal individual dentro de la DI811 3BSE008552R1 incorpora componentes internos de limitación de corriente, filtrado EMC dedicado, circuitos de accionamiento de LED de estado y una barrera de aislamiento óptico. Los optoacopladores aíslan los voltajes de campo entrantes de 48 V c.c. del sensible plano posterior ModuleBus de +5 V, evitando que los transitorios de voltaje severos dañen las CPU del controlador.
El módulo integra dos entradas de supervisión de voltaje distintas, una asignada a cada grupo de 8 canales. Cuando la energía de suministro de campo cae por debajo de los umbrales operativos, el hardware a bordo marca un error de voltaje de proceso, transmitiendo señales de falla de canal directamente a través del plano posterior del ModuleBus para un rápido registro de alarmas DCS.
Especificaciones Técnicas
| Marca | ABB |
| Serie de Producto | Sistema S800 I/O |
| Número de Modelo | DI811 |
| Número de Artículo / Parte | 3BSE008552R1 |
| Densidad y Tipo de Canal | 16 Canales, Entrada Digital de Sumidero de Corriente |
| Voltaje Nominal de Señal | 48 V c.c. (Rango de entrada de operación: 36 a 60 V c.c.) |
| Umbrales de Voltaje de Entrada | Lógica "0": -60 a +10 V | Lógica "1": 30 a 60 V |
| Impedancia y Corriente de Entrada | 11 kΩ Nominal | 4 mA por canal a 48 V c.c. |
| Arquitectura de Aislamiento | 2 grupos de 8 canales; aislados del suelo por grupo |
| Opciones de Retardo del Filtro Digital | Seleccionables por software: 2 ms, 4 ms, 8 ms, 16 ms |
| Distancia Máxima de Cable | 600 metros (656 yardas) de longitud de cableado de campo |
| Disipación de Potencia y Corriente del Plano Posterior | Típ. 2.7 W | 50 mA @ suministro ModuleBus de +5 V |
| Prueba de Aislamiento y Dieléctrica | Aislamiento nominal de 50 V | Prueba de rigidez dieléctrica de 500 V c.a. |
| Mecánico y Ambiental | Carcasa IP20 | Operación de 0 a +55 °C | Protección anticorrosiva ISA-S71.04 Clase G3 |
| Certificaciones y Aprobaciones | CE, ATEX Zona 2, C1 Div 2 cULus, Marino (ABS, BV, DNV, LR) |
Compatibilidad Mecánica y Coincidencia de MTU
El módulo DI811 3BSE008552R1 utiliza el código de llave mecánica BD para evitar una inserción incorrecta en unidades base erróneas. Se acopla directamente a las Unidades Terminales de Módulo (MTU) S800 estándar:
-
Unidades de Placa Base Compatibles (MTU)
- MTU Compactas Estándar: TU810, TU810V1, TU812, TU814, TU818
- MTU Extendidas y Especiales: TU830, TU833, TU838, TU850
Equipos Objetivo, Aplicaciones y Capacidades de Diagnóstico
El perfil de entrada de sumidero de 48 V c.c. de la DI811 se adapta a entornos críticos de generación de energía y automatización de servicios públicos donde se prefieren bucles de control de c.c. de mayor voltaje para minimizar las caídas de línea a larga distancia.
Maquinaria y Escenarios Objetivo:
- Paneles de estado de distribución de energía de presas hidroeléctricas y monitoreo de relés auxiliares.
- Redes de retroalimentación de contacto de interruptores de subestaciones eléctricas de alta tensión.
- Sistemas de disparo de turbinas industriales que utilizan bancos de energía de control de 48 V.
- Alarmas auxiliares de sala de máquinas marinas certificadas bajo las normas DNV, ABS o BV.
Características de Diagnóstico y Manejo de Fallas:
- Indicaciones LED Frontales: Proporciona un estado visual inmediato a través de F (Falla), R (Ejecución), W (Advertencia) y LEDs de canal individuales (1 a 16).
- Entradas de Supervisión de Grupo: Comprueba continuamente el suministro de energía de campo por banco, levantando banderas de Error de Módulo, Advertencia de Módulo o Error de Canal a través del ModuleBus si falla el suministro auxiliar.
- Recubrimiento Conformado ISA-S71.04 G3: Resiste ambientes químicos corrosivos en el aire que contienen sulfuro de hidrógeno o dióxido de azufre.
Perspectiva de Global PLC Spare HUB
Al diseñar o modernizar circuitos con el módulo DI811 3BSE008552R1, tenga en cuenta estos detalles operativos:
1. Reducción Térmica en MTU Compactas: Aunque la DI811 está clasificada hasta +55 °C en diseños horizontales estándar, el montaje vertical dentro de MTU compactas (como la TU810V1) limita la temperatura ambiente máxima de funcionamiento a +40 °C (104 °F). Asegure la circulación del ventilador del gabinete para evitar la formación de bolsas térmicas localizadas.
2. Cableado de la Línea de Supervisión de la Fuente de Alimentación de 48V: Para aprovechar al máximo los diagnósticos de voltaje de proceso, los técnicos de campo deben conectar el terminal de supervisión de grupo dedicado en la MTU al bus de 48 V c.c. objetivo. Dejar este terminal desconectado resulta en falsas advertencias de diagnóstico de "Voltaje de Proceso Desaparecido" en el software de ingeniería Control Builder.
Logística, Embalaje y Términos de Garantía
- Garantía de Calidad: Respaldada por una garantía completa de 12 meses contra defectos de hardware.
- Cumplimiento Rápido: Stock listo para enviar despachado dentro de 24 a 48 horas.
- Envío Express Mundial: Transporte aéreo global gestionado a través de FedEx, UPS o DHL.
- Embalaje Industrial: Entregado en cajas de protección ESD diseñadas para el manejo en tránsito rudo.
Guía de Selección y Preguntas Frecuentes Técnicas
Guía de Selección: ¿Cuál es la principal diferencia entre los módulos de entrada digital DI810 y DI811?
La diferencia principal es el voltaje de la señal de campo. El módulo DI810 está diseñado para señales estándar de 24 V c.c., mientras que el DI811 3BSE008552R1 se dirige específicamente a circuitos de contacto de campo de 48 V c.c. de mayor voltaje.
¿Cómo ayuda la configuración del tiempo del filtro digital a reducir las falsas activaciones de entrada?
El tiempo de filtro seleccionable por software (2, 4, 8 o 16 ms) permite a los ingenieros enmascarar el rebote de contacto mecánico de los interruptores de campo o los pulsos de ruido eléctrico antes de que el estado de la señal se pase a la lógica de la aplicación de control.
¿Qué sucede si el cableado de campo excede el límite de 600 metros?
Exceder los 600 metros aumenta la capacitancia y la resistencia total del cable. Esto puede causar caídas de voltaje que reducen los niveles de señal por debajo del umbral de 30 V c.c. requerido para una lógica "1" válida, lo que lleva a una detección de entrada intermitente.
¿Se requiere alimentación externa de +24 V para operar el lado lógico del módulo DI811?
No. Los circuitos lógicos internos se alimentan directamente del plano posterior ModuleBus de +5 V (consumiendo 50 mA). El consumo de energía externa del ModuleBus de +24 V es de 0 mA.
¿Puedo instalar la DI811 3BSE008552R1 en un panel de área peligrosa?
Sí, siempre que el gabinete de instalación cumpla con los requisitos locales de ubicación peligrosa ATEX Zona 2 o Clase I, División 2 / Zona 2 según las normas cULus.
