CA-DEW10X | Iluminación de anillo inteligente blanca de alta intensidad

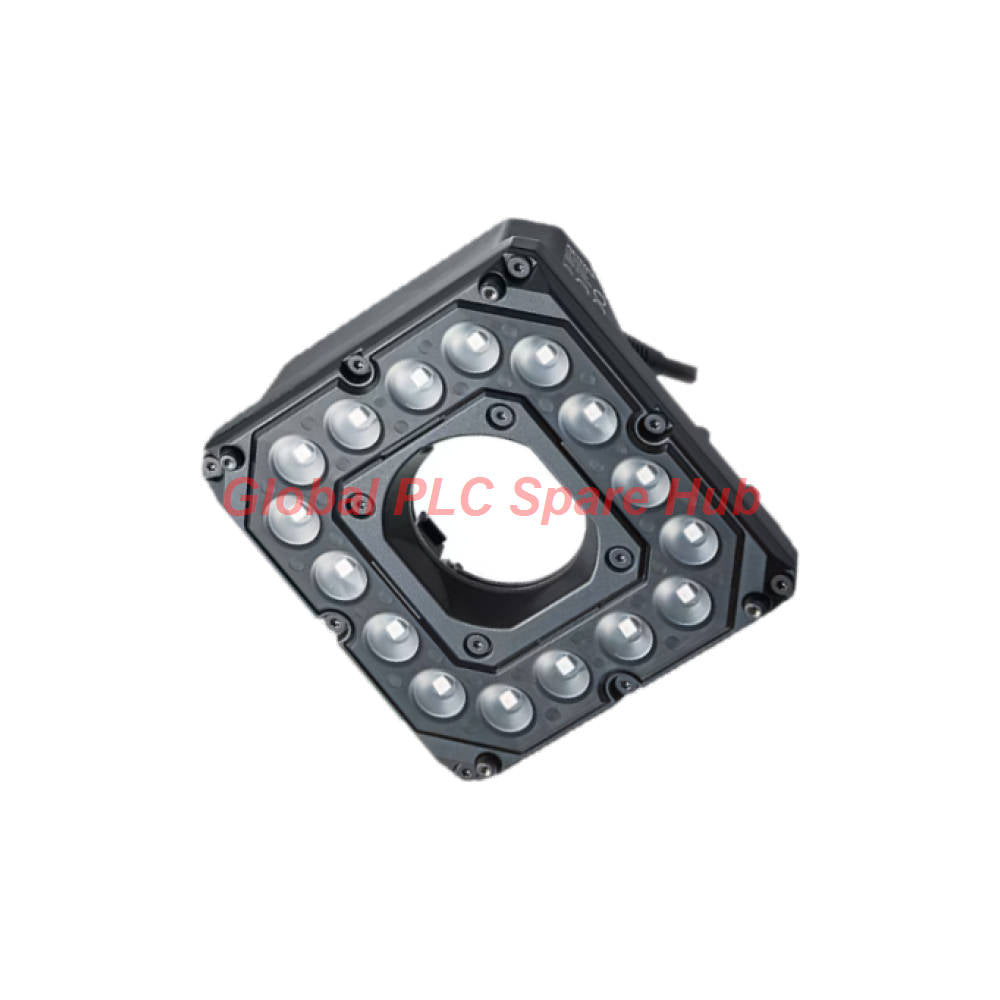

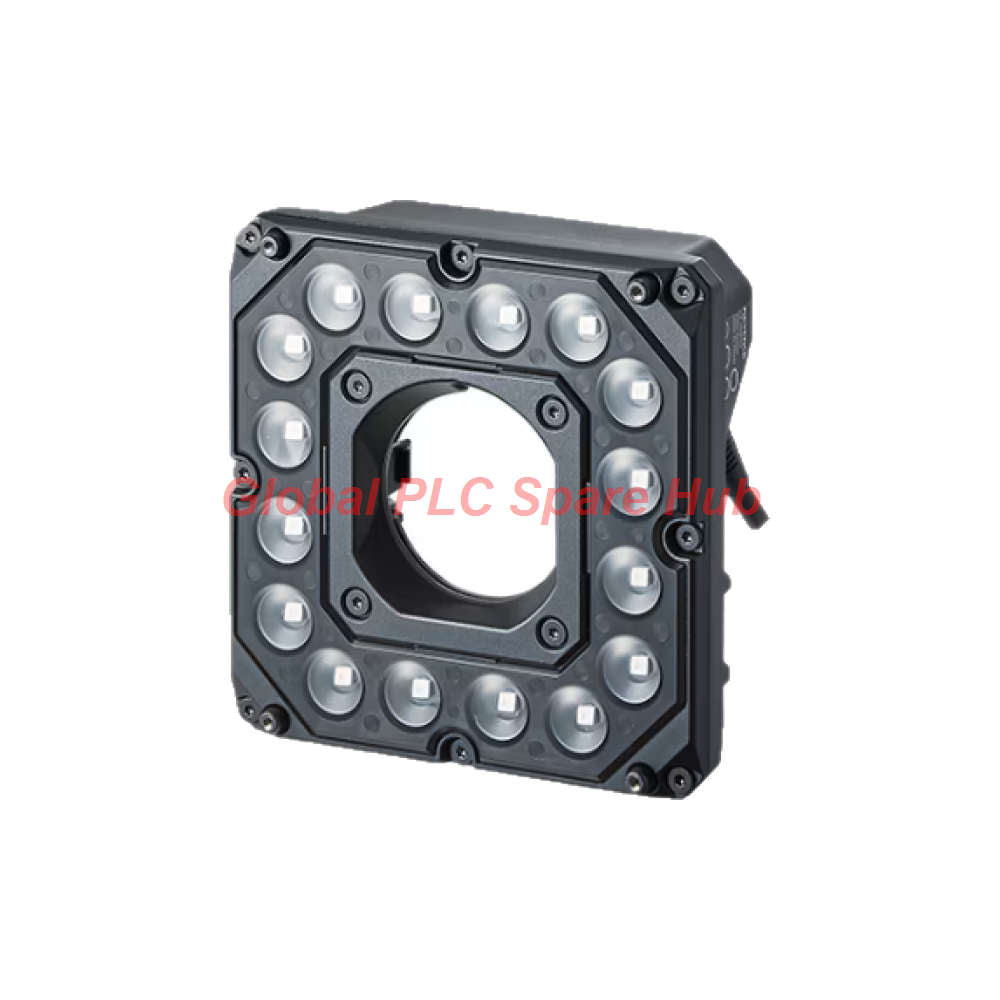

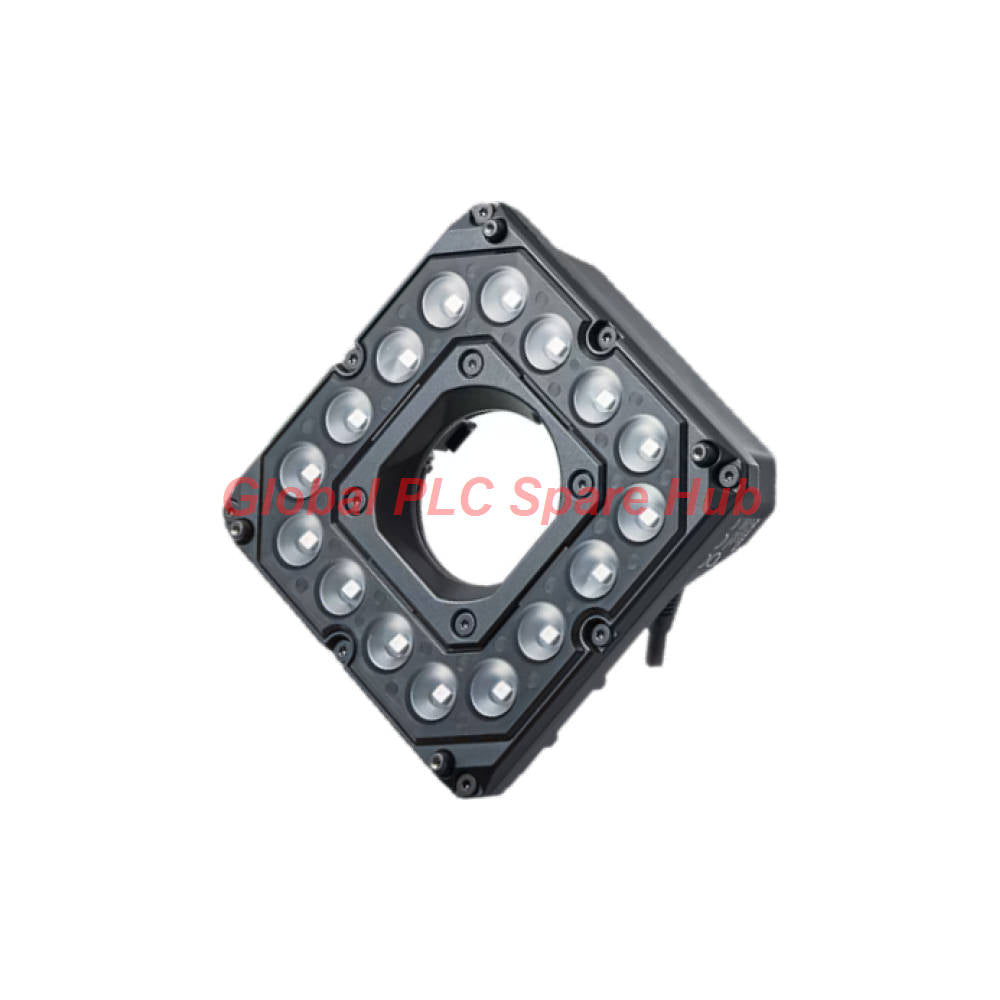

La Keyence CA-DEW10X es una luz de anillo inteligente blanca de alta intensidad diseñada para sistemas de visión artificial compatibles. Proporciona iluminación localizada para imágenes industriales, ayudando a las cámaras a capturar las características del producto bajo condiciones de iluminación controladas.

La unidad utiliza un conector circular dedicado de 12 pines y recibe energía a través de su interfaz de control. Su grado de protección IP67 admite instalaciones que requieren protección contra el polvo y la inmersión temporal en agua bajo condiciones de prueba especificadas.

Los ingenieros pueden evaluar la CA-DEW10X para estaciones de inspección, equipos de medición automatizados, verificación de ensamblaje y otras aplicaciones de visión compatibles. Confirme la compatibilidad del controlador y la configuración de iluminación antes de la instalación.

01 | Identidad del producto y especificaciones técnicas

Parámetro	Especificación
Fabricante	Keyence
Modelo	CA-DEW10X
Tipo de producto	Iluminación de anillo inteligente
Color de la fuente de luz	Blanco
Tipo de iluminación	Iluminación de anillo de alta intensidad
Interfaz de control	Conector circular dedicado de 12 pines
Método de alimentación	Alimentación suministrada a través de la interfaz de control
Protección de la carcasa	IP67, IEC 60529
Temperatura de funcionamiento	0–40 °C
Humedad relativa	85 % HR o menos, sin condensación
Dimensiones (Al × An × Pr)	116 × 116 × 53 mm
Peso	Aproximadamente 390 g
Material de la carcasa principal	Magnesio fundido a presión
Material de la cubierta frontal	Policarbonato y acrílico
Certificaciones	CE, FCC, NRTL, KC, UKCA

02 | Rendimiento de iluminación y consideraciones de imagen

La iluminación de anillo dirige la iluminación hacia un objetivo desde múltiples posiciones alrededor del eje de imagen. Esta disposición puede ayudar a reducir la iluminación desigual cuando los ingenieros seleccionan una geometría de cámara y una distancia de trabajo adecuadas.

• Iluminación blanca: Admite imágenes de propósito general de componentes, superficies, etiquetas y características de ensamblaje.
• Iluminación localizada: Ayuda a iluminar áreas de inspección sin requerir un conjunto de iluminación externo grande.
• Integración controlada: La interfaz dedicada admite la conexión a equipos Keyence compatibles.
• Repetibilidad de imagen: Una configuración de iluminación constante puede reducir la variación de la imagen causada por el cambio en la geometría de la iluminación.

Las especificaciones suministradas no indican la intensidad luminosa, la distribución de la longitud de onda, el ángulo del haz, la uniformidad de la iluminación ni el rango de ajuste de brillo. Verifique estos valores en la documentación de Keyence correspondiente antes de diseñar un sistema de inspección de precisión.

03 | Diseño mecánico y resistencia ambiental

La CA-DEW10X combina una carcasa principal de magnesio fundido a presión con una cubierta frontal de policarbonato y acrílico. Su perfil cuadrado compacto de 116 mm facilita la integración en dispositivos de inspección diseñados adecuadamente.

Prueba ambiental	Requisito especificado
Protección de ingreso	IP67 según IEC 60529
Resistencia a vibraciones	10–500 Hz; densidad espectral de potencia de 0.05 G²/Hz; 0.5 horas en cada dirección X, Y y Z
Estándar de vibración	IEC 60068-2-64
Resistencia a impactos	50 G en seis direcciones, tres veces por dirección
Estándar de impactos	IEC 60068-2-27
Temperatura de funcionamiento	0–40 °C
Límite de humedad	85 % HR máximo, sin condensación

Nota de instalación: IP67 no significa que cada instalación pueda soportar inmersión continua, lavado a alta presión o productos químicos de limpieza agresivos. Siga las limitaciones ambientales del fabricante y los requisitos de sellado del conector.

04 | Guía de integración e instalación

1. Confirme el sistema de visión: Verifique que el controlador Keyence o la interfaz de iluminación pretendida admitan la CA-DEW10X.
2. Verifique el conector: Haga coincidir el conector circular dedicado de 12 pines con el cable y la interfaz aprobados.
3. Verifique el suministro de energía: Utilice la interfaz de control especificada para la alimentación. No aplique una fuente externa sin la aprobación explícita del fabricante.
4. Asegure la luz: Utilice un dispositivo de montaje estable que preserve la geometría requerida entre la cámara y la luz.
5. Establezca la geometría de imagen: Ajuste el ángulo de la cámara, la distancia al objetivo y la posición de la luz de anillo para lograr el contraste de imagen requerido.
6. Valide la imagen: Capture muestras representativas e inspeccione la definición de los bordes, el resplandor, las sombras y la visibilidad de las características.
7. Verifique las condiciones ambientales: Mantenga la temperatura de funcionamiento, la humedad, el sellado del conector y la vibración mecánica dentro de los límites especificados.

No asuma que todos los controladores de visión Keyence admiten este modelo. Confirme el modelo del controlador, los requisitos de interfaz, el conjunto de cables y las instrucciones de configuración antes de realizar el pedido.

05 | Equipos adecuados y aplicaciones industriales

• Estaciones de inspección de visión artificial: Proporciona iluminación blanca para sistemas de inspección basados en cámara compatibles.
• Líneas de ensamblaje automatizadas: Ayuda a capturar la posición, presencia, orientación y características de ensamblaje de los componentes.
• Inspección de componentes electrónicos: Admite la obtención de imágenes de conectores, carcasas, superficies de componentes y detalles de ensamblaje seleccionados.
• Verificación de envases y etiquetas: Puede iluminar etiquetas impresas, bordes de paquetes y áreas de identificación de productos cuando la configuración óptica se adapta al objetivo.
• Inspección dimensional: Admite la adquisición de imágenes para la medición de características cuando la cámara, la lente, la calibración y la geometría de iluminación cumplen con la precisión requerida.
• Estaciones de visión robótica: Proporciona iluminación localizada para disposiciones de inspección fijas o montadas en robots adecuadas, sujeto a restricciones mecánicas y de cable.

La iluminación de anillo blanca no revelará todos los defectos de superficie con la misma eficacia. Los metales reflectantes, plásticos transparentes, caucho oscuro y marcas en relieve pueden requerir diferentes ángulos de iluminación o iluminación suplementaria.

06 | Valor diagnóstico y resolución de problemas

Las fallas en la iluminación pueden reducir la confiabilidad de la inspección incluso cuando la cámara y el software de visión funcionan normalmente. Los ingenieros deben distinguir los problemas de iluminación de la configuración de la cámara, la contaminación óptica y la variación de la posición del objetivo.

Síntoma observado	Verificaciones recomendadas
Imágenes oscuras o ausentes	Compruebe la interfaz de iluminación, el asentamiento del conector, el suministro de energía y el estado del controlador.
Brillo desigual	Inspeccione la alineación del montaje, la distancia al objetivo, la limpieza de la cubierta frontal y los reflejos circundantes.
Resplandor en superficies metálicas	Ajuste el ángulo de la cámara o del objetivo y evalúe una iluminación suplementaria adecuada.
Resultados de inspección inconsistentes	Compare la configuración de exposición, la geometría de iluminación, la posición del objetivo y las condiciones de luz ambiental.
Iluminación intermitente	Inspeccione la retención del conector, el estado del cable, el estado de la interfaz y la vibración en el punto de montaje.
Problemas de daños ambientales	Verifique el estado de la carcasa, el sellado del conector, la condensación y las prácticas de limpieza.

Limitación diagnóstica: La información suministrada no identifica códigos de falla de iluminación incorporados, señales de retroalimentación de iluminación ni funciones de diagnóstico automático. Consulte el manual del controlador correspondiente para conocer las funciones de monitoreo compatibles.

07 | Perspectiva de Global PLC Spare HUB

En aplicaciones de visión artificial, la geometría de iluminación a menudo afecta la calidad de la inspección tanto como la resolución de la cámara. Los ingenieros deben validar la configuración óptica completa antes de cambiar los umbrales de procesamiento de imágenes.

Ejemplo de campo: Inspección de pines de conectores

Una línea de producción inspecciona la presencia y alineación de los pines de los conectores. Los reflejos de las superficies metálicas crean regiones brillantes que se asemejan a defectos de pines faltantes.

El ingeniero primero estabiliza la posición de la luz de anillo y el ángulo de la cámara. Luego, el equipo compara imágenes de muestras correctamente ensambladas y muestras desalineadas intencionalmente. Este proceso ayuda a determinar si la geometría de la iluminación o la lógica de inspección causan los falsos rechazos.

Ejemplo de campo: Verificación de etiquetas de envases

Una estación de envasado informa una detección de etiquetas inconsistente después del mantenimiento. El técnico verifica la conexión de 12 pines, la estabilidad del montaje, la posición del objetivo y la configuración de exposición de la cámara.

Después de restaurar la configuración aprobada, el técnico captura imágenes a través de materiales de embalaje representativos. Esta verificación ayuda a establecer si el arreglo de iluminación proporciona suficiente contraste para la tarea de inspección.

Recomendación técnica: Registre el modelo del controlador, el número de parte del cable, la distancia de montaje, la configuración de la cámara y las imágenes de referencia. Estos registros mejoran la resolución de problemas y simplifican el reemplazo futuro de equipos.

08 | Cinco preguntas frecuentes profesionales

P1: ¿Cómo deben evaluar los ingenieros la iluminación de anillo blanca para objetivos reflectantes?

Comience con muestras representativas del objetivo y pruebe el ángulo de cámara y la distancia de trabajo esperados. Inspeccione la saturación de resaltes y el contraste de las características. Si el resplandor oscurece detalles críticos, evalúe cambios en la geometría o un método de iluminación suplementario aprobado.

P2: ¿Qué deben verificar los compradores al reemplazar una unidad de iluminación instalada?

Compare el número de modelo completo, la disposición del conector, la compatibilidad del controlador, las dimensiones de montaje y la interfaz de alimentación. Dimensiones de carcasa similares no garantizan compatibilidad eléctrica ni un rendimiento óptico equivalente.

P3: ¿Cómo pueden los ingenieros distinguir un problema de iluminación de un problema de cámara?

Inspeccione primero la conexión de iluminación y el estado del controlador. Luego compare el brillo de la imagen con una configuración conocida como buena, manteniendo constantes la exposición y la posición del objetivo. Esta prueba controlada ayuda a aislar los cambios de iluminación de los errores de configuración de la cámara.

P4: ¿La clasificación IP67 hace que esta luz sea adecuada para cualquier proceso de lavado a presión?

No. Confirme la exposición al agua permitida, el método de limpieza, la compatibilidad química y los requisitos de sellado del conector. Los chorros de alta presión y los agentes de limpieza agresivos pueden exceder las condiciones de funcionamiento aprobadas.

P5: ¿Qué información ayuda a determinar si esta luz se adapta a una nueva estación de inspección?

Proporcione los modelos de cámara y controlador, el material del objetivo, el tamaño del defecto, la distancia de trabajo, el tiempo de ciclo y la precisión de inspección requerida. Estos detalles ayudan a los ingenieros a evaluar la compatibilidad e identificar los parámetros ópticos que necesitan confirmación.

09 | Garantía, embalaje y envío mundial

• Producto: Luz de anillo inteligente blanca de alta intensidad Keyence CA-DEW10X.
• Garantía: 12 meses, sujeta a los términos de garantía por escrito del vendedor.
• Embalaje: Embalaje protector adecuado para el transporte. Confirme los cables y accesorios incluidos antes de realizar el pedido.
• Empresas de envío: FedEx, UPS y DHL, sujeto a la disponibilidad de destino y servicio.
• Disponibilidad: Póngase en contacto con nuestro equipo de ventas para conocer el estado actual de las existencias, el tiempo de entrega y las opciones de envío.
• Revisión de compatibilidad: Proporcione el modelo del controlador y la aplicación prevista para respaldar una cotización precisa.

Solicite una cotización a Global PLC Spare HUB

¿Necesita la Keyence CA-DEW10X para una actualización de visión artificial, reemplazo de mantenimiento o una nueva estación de inspección?

Comuníquese con Global PLC Spare HUB para solicitar precios, confirmar disponibilidad y revisar la compatibilidad del sistema antes de comprar.

Incluya la cantidad requerida, el país de destino, el modelo del controlador y los detalles de la aplicación en su consulta.

```
