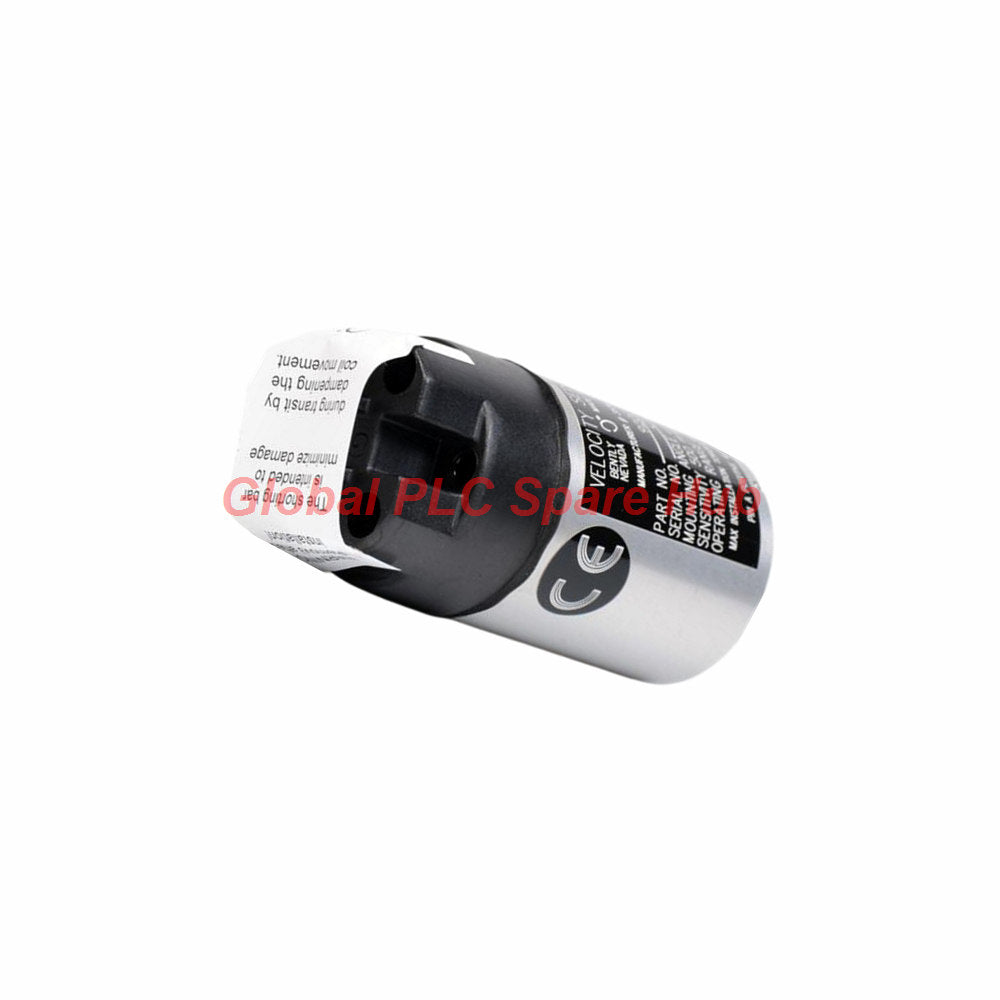

Transductor de sismopróbico de velocidad Bently Nevada 9200-01-50-09-04

Descripción general del producto

El Bently Nevada 9200-01-50-09-04 es un transductor sismoprobador de velocidad de dos hilos de alta precisión. Mide eficazmente la vibración absoluta de la carcasa. Este sensor soporta funciones continuas de protección y diagnóstico de maquinaria. Funciona sin alimentación externa mediante un diseño de bobina móvil. Su construcción de alta calidad garantiza la fiabilidad en entornos industriales difíciles. Descargue el manual oficial de la serie Bently Nevada 9200 para obtener diagramas de cableado e instrucciones de montaje detallados.

Especificaciones técnicas

• Marca: Bently Nevada
• Modelo: 9200-01-50-09-04
• Rango de medición: Velocidad pico de 25 mm/s (1 pulg/s).
• Respuesta de frecuencia: Frecuencia de funcionamiento mínima de 4.5 Hz (270 cpm).
• Sensibilidad: 20 mV/mm/s (500 mV/pulg/s) con una precisión de ±5 %.
• Linealidad: Optimizada para un rango de funcionamiento dinámico de 2.54 mm pico a pico.
• Resolución: Salida analógica de alta resolución a través de los pines A y B.
• Rango de temperatura: -29 °C a +121 °C (-20 °F a +250 °F).
• Tolerancia ambiental: Resistente al polvo y la humedad; rendimiento de sellado con clasificación IP.
• Inmunidad a interferencias: La carcasa de aluminio anodizado A204 proporciona un blindaje robusto.

Desglose de la configuración

• 9200 [Transductor sismoprobador de velocidad de dos hilos]
  • └── 01 [Ángulo de montaje: 0 ±2.5°, frecuencia de 4.5 Hz]
    • └── 50 [Longitud del cable: 50 pies / 15.2 metros]
      • └── 09 [Base de montaje: Espárrago UNF 5/8-18 circular aislado]
        • └── 04 [Aprobación de agencia: Zona peligrosa ATEX/IECEx]

Instalación y compatibilidad

• Guía de montaje: Fije el espárrago UNF 5/8-18 directamente a la carcasa de la máquina.
• Orientación: Mantenga una posición vertical dentro de los 2.5 grados para la sensibilidad nominal.
• Compatibilidad: Se adapta perfectamente a los sistemas de monitoreo Bently Nevada 3500 o 1900.
• Mantenimiento: El diseño modular permite una inspección rápida y el reemplazo del cable.

Aplicaciones y diagnósticos

• Equipo ideal: Adecuado para bombas grandes, ventiladores industriales y compresores de aire.
• Potencia de diagnóstico: Captura señales de velocidad limpias para el análisis predictivo de vibraciones.
• Detección de fallas: Identifica holguras mecánicas, desequilibrio y desgaste de rodamientos de forma temprana.

Logística y garantía

• Condición: Nuevo y original en embalaje de fábrica.
• Métodos de envío: Entrega global a través de FedEx, UPS y DHL.
• Tiempo de envío: Los pedidos se envían dentro de las 24-48 horas posteriores al pago.
• Garantía: Incluye una garantía de fábrica completa de 12 meses.

Visión de Global PLC Spare HUB

El Bently Nevada 9200-01-50-09-04 sigue siendo un estándar de oro para los sensores de vibración autoalimentados. Destaca en lugares remotos donde no hay energía externa disponible. El límite de baja frecuencia de 4.5 Hz es ideal para maquinaria rotatoria de velocidad media. El cable integrado de 50 pies reduce la necesidad de cajas de empalme adicionales.

Preguntas frecuentes y guía de compra

• ¿Cómo elijo el ángulo de montaje correcto?
• La opción 01 está calibrada específicamente solo para montaje vertical.
• ¿Este sensor es adecuado para zonas peligrosas?
• Sí, la opción 04 proporciona certificaciones ATEX e IECEx para seguridad.
• ¿Qué carga se requiere para una calibración adecuada?
• Asegure una carga de 10 kΩ a través de los terminales A y B para lecturas precisas.
• Experiencia en ingeniería:
• Verifique siempre la compatibilidad del material de la carcasa con sus productos químicos industriales específicos.
• Consejo de selección:
• Confirme que su monitor admita una entrada de velocidad de dos hilos antes de comprar este modelo.
