Bently Nevada 330907-05-30-50-02-CN Sonda de montaje invertido 3300 NSv

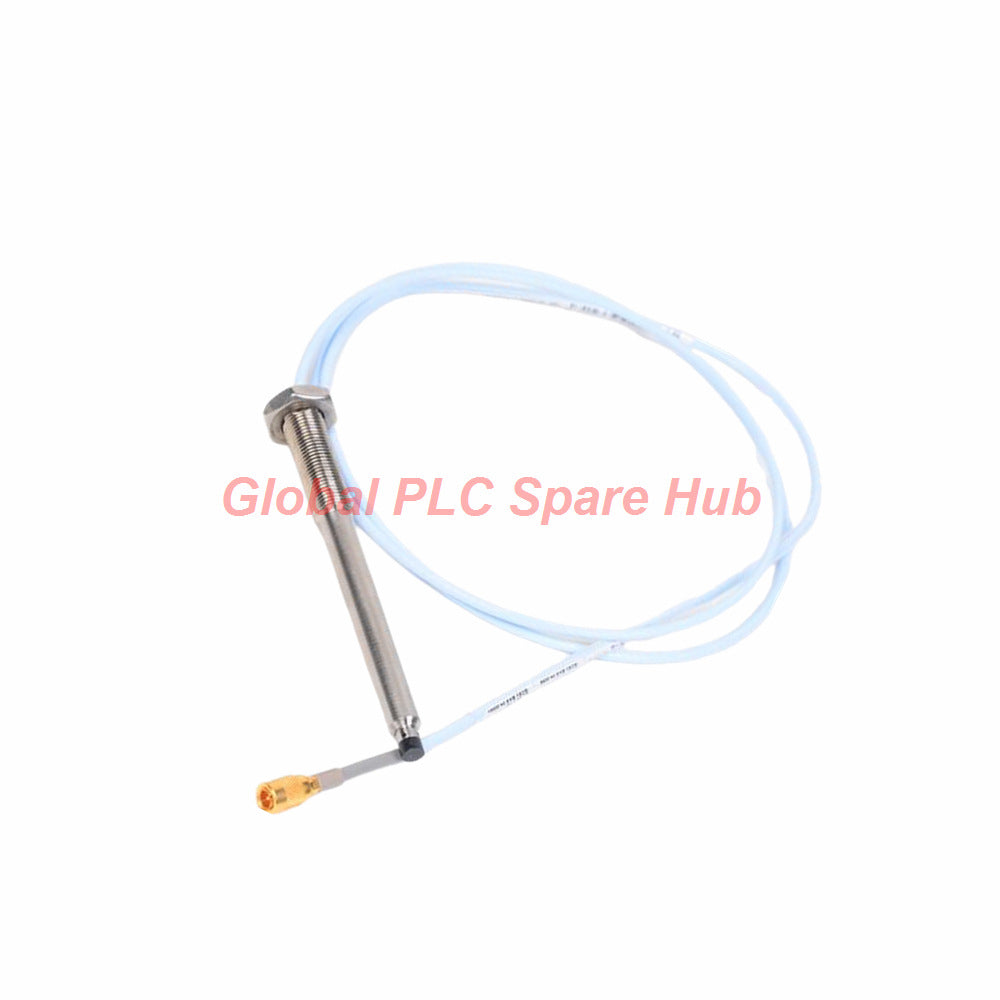

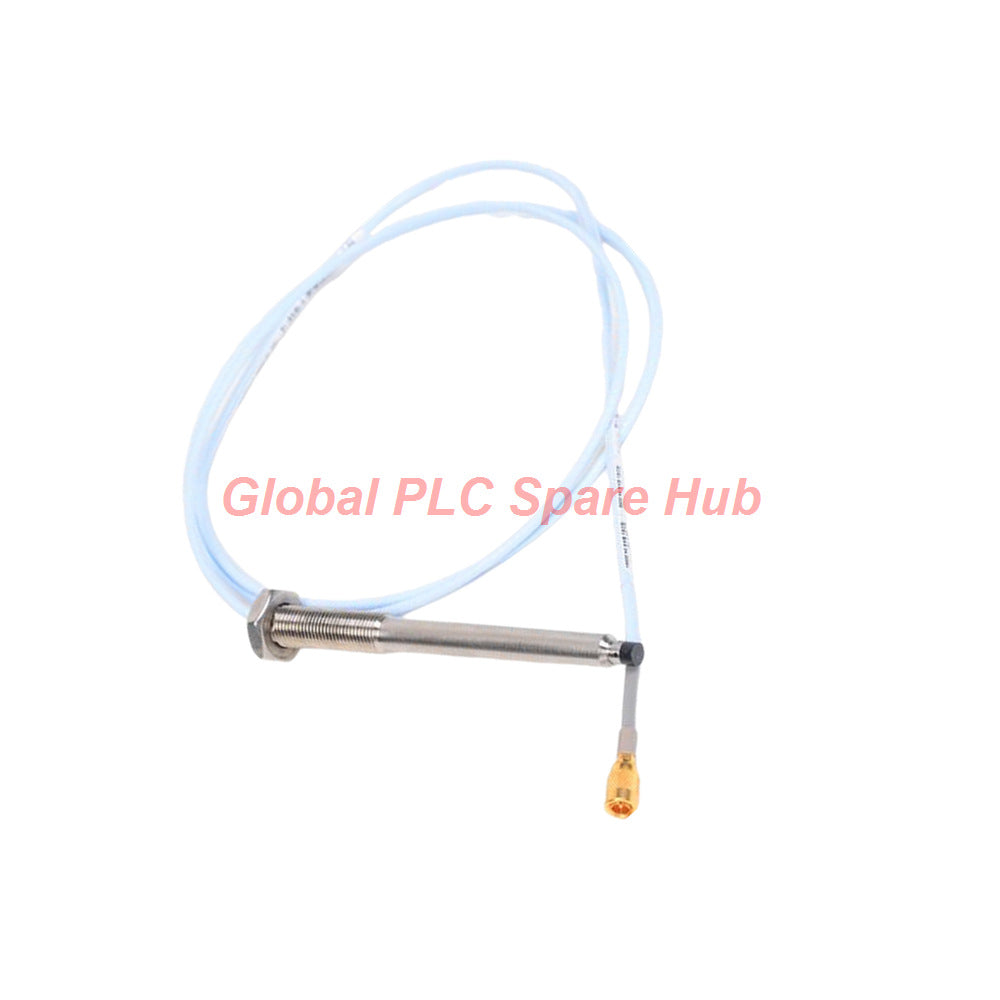

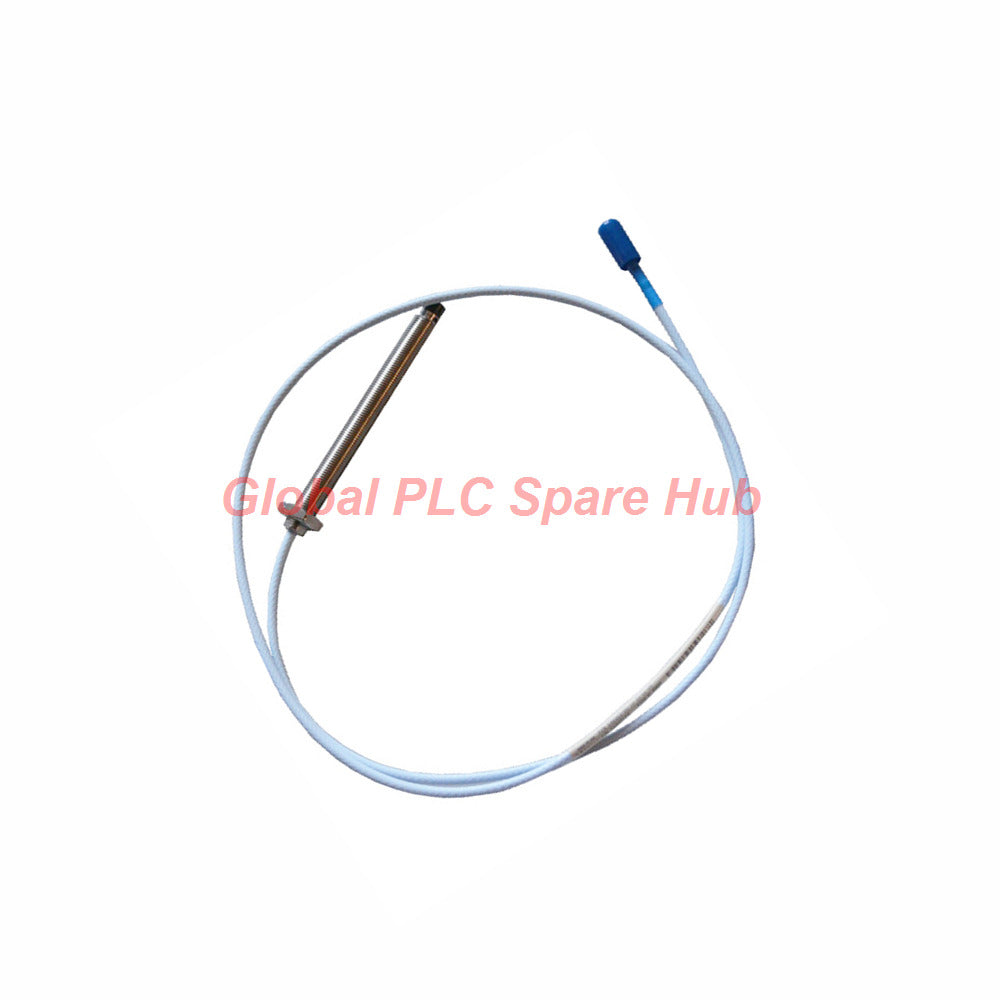

Bently Nevada 330907-05-30-50-02-CN 3300 NSv Sonda de Montaje Inverso Descripción general

La Bently Nevada 330907-05-30-50-02-CN pertenece a la serie de transductores de proximidad 3300 NSv. Los ingenieros diseñan esta sonda de montaje inverso específicamente para espacios de instalación reducidos en maquinaria industrial.

Esta unidad proporciona características de respuesta de visión lateral superiores en comparación con las sondas convencionales de la serie 3000. Su alta resistencia química permite un funcionamiento fiable dentro de compresores de proceso y entornos agresivos.

Perfil técnico de la serie 3300 NSv

El sistema de transductores 3300 NSv mide el desplazamiento dinámico y estático en equipos rotativos de pequeño tamaño. Funciona según principios de corrientes de Foucault para ofrecer monitoreo de vibraciones y posición del eje sin contacto.

El moldeado patentado TipLoc asegura la punta de la sonda de sulfuro de polifenileno al cuerpo de acero inoxidable. Los conectores ClickLoc de latón chapados en oro aseguran las conexiones de señal contra vibraciones severas de la máquina.

Especificaciones Técnicas MECE

1. Parámetros de identificación

• Marca: Bently Nevada
• Modelo: 330907-05-30-50-02-CN
• Serie de producto: Serie 3300 NSv
• Tipo de sonda: Sonda de proximidad de montaje inverso
• Origen: Fabricado en EE. UU.

2. Rendimiento de medición y salida del sistema

• Rango lineal: 1,5 mm (60 mils), a partir de 0,25 mm (10 mils)
• Rango de separación: 0,25 mm a 1,75 mm (10 a 70 mils)
• Rango de voltaje de salida: -1 Vcc a -13 Vcc a lo largo del rango lineal
• Configuración de separación recomendada: 1,0 mm (40 mils)
• Sensibilidad objetivo: Estándar 7,87 V/mm (200 mV/mil) con coincidencia de sistema estándar
• Resolución: Detección de desplazamiento sin contacto submicrónica
• Inmunidad a interferencias: Alta resistencia a las limitaciones de espacio lateral

3. Especificaciones eléctricas y de cable

• Resistencia de la sonda (RPROBE): 5,3 ± 0,7 ohmios (de conductor central a exterior)
• Opción de longitud de cable: Cable integral de 5,0 metros (16,4 pies)
• Tipo de conector: Conector ClickLoc coaxial en miniatura (cable estándar)
• Requisito de cableado de campo: Cable triaxial blindado de 0,2 a 1,5 mm2 (16 a 24 AWG)
• Distancia máxima del cable de campo: 305 metros (1.000 pies) al sensor proximitor

4. Propiedades mecánicas y físicas

• Roscado de la caja: Rosca métrica M10x1
• Longitud de la rosca: Máximo 15 mm
• Material de la punta: Sulfuro de polifenileno (PPS)
• Material de la caja: Acero inoxidable (AISI 304 SST)
• Par nominal máximo: 22,6 N·m (200 in·lb)
• Par recomendado: 7,5 N·m (66 in·lb)
• Peso del sistema: Aproximadamente 14 g a 150 g (0,5 oz a 5,3 oz)

5. Tolerancia ambiental y de sellado

• Temperatura de funcionamiento: -52°C a +177°C (-62°F a +351°F)
• Temperatura de almacenamiento: -52°C a +177°C (-62°F a +351°F)
• Sellado a presión: Sello de presión diferencial con junta tórica de Viton
• Límite de baja temperatura: Exposiciones sostenidas por debajo de -34°C (-30°F) reducen la vida útil del sello

6. Cumplimiento y aprobaciones

• Aprobación de agencia: Opción CN (Aprobaciones específicas por país)

Términos comerciales y envío

• Cobertura de garantía: 12 meses de garantía integral
• Plazo de envío: Se envía en un plazo de 24 a 48 horas
• Socios de logística exprés: FedEx, UPS, DHL entrega exprés
• Lista de embalaje: 1x conjunto de sonda Bently Nevada 330907-05-30-50-02-CN, tapa protectora de la punta, documento de fábrica

Pautas de instalación y montaje

Monte la sonda desde el lado inverso utilizando la carcasa roscada M10x1. Asegúrese de que el acoplamiento de la rosca no exceda los 15 mm dentro del soporte de montaje.

Aplique un par de 7,5 N·m durante la instalación final. No exceda los 22,6 N·m de par para evitar la deformación de la rosca.

Aleje el cable de 5,0 metros de las líneas eléctricas de alto voltaje. Conecte el conector coaxial ClickLoc hasta que sienta que el mecanismo de bloqueo encaja completamente.

Puesta en marcha, mantenimiento y capacidad de diagnóstico

Ajuste la separación inicial de la sonda a 1,0 mm (40 mils) utilizando un calibrador de espesores o una lectura de multímetro de -9,0 Vcc de polarización.

Verifique que la resistencia del conductor central sea de 5,3 ± 0,7 ohmios durante las comprobaciones de mantenimiento rutinarias. Inspeccione la junta tórica de Viton en busca de grietas físicas si opera por debajo de -34°C.

Compatibilidad del sistema objetivo

La sonda 330907-05-30-50-02-CN se conecta directamente a los sensores proximitor y cables de extensión 3300 XL NSv.

Este sistema se integra perfectamente con los bastidores de monitoreo Bently Nevada 3500 y los sistemas de protección de maquinaria de la serie 3300.

Escenarios de aplicación típicos

Compresores de gas de proceso: Maneja atmósferas de vapor corrosivas donde las sondas estándar se degradan rápidamente.

Bombas centrífugas: Mide la vibración radial del eje en carcasas de cojinetes estrechas con ventanas de espacio reducidas.

El conocimiento de Global PLC Spare HUB

Nuestra experiencia en el campo muestra que el espacio lateral causa distorsión de la señal en sondas estándar colocadas cerca de los orificios avellanados. La arquitectura 3300 NSv minimiza la interferencia de la pared lateral cuando el área objetivo es limitada.

Durante una modernización de campo en un compresor de gas en alta mar, un cliente experimentó picos de vibración falsos debido a las estrechas paredes del orificio avellanado. La instalación de la sonda 330907-05-30-50-02-CN eliminó la interferencia de la pared lateral al instante. El sistema mantuvo lecturas de separación limpias durante un ciclo de temperatura completo.

Guía de selección

Seleccione sondas de montaje inverso cuando el acceso al eje objetivo sea desde el interior de la cavidad del cojinete.

Verifique el paso de la rosca antes de realizar el pedido. Elija roscas métricas M10x1 para carcasas de maquinaria europeas/asiáticas, o roscas 3/8-24 para carcasas imperiales.

Preguntas frecuentes

P1: ¿Qué significa el sufijo "CN" en el número de pieza 330907-05-30-50-02-CN?

R1: El código CN designa las aprobaciones de agencias específicas del país para el cumplimiento de la instalación industrial.

P2: ¿Puedo usar esta sonda en temperaturas inferiores a -34°C?

R2: La sonda funciona hasta -52°C, pero una exposición prolongada por debajo de -34°C reduce la vida útil del sello de Viton.

P3: ¿Cómo sé que el conector ClickLoc está bien sujeto?

R3: Los conectores ClickLoc encajan en su posición de forma segura para evitar que se aflojen solos bajo una fuerte vibración de la máquina.

P4: ¿Por qué elegir una sonda NSv en lugar de una sonda estándar 3300 XL?

R4: Las sondas NSv son adecuadas para espacios reducidos y objetivos pequeños donde la interferencia del metal de la pared lateral afecta a las sondas estándar.
