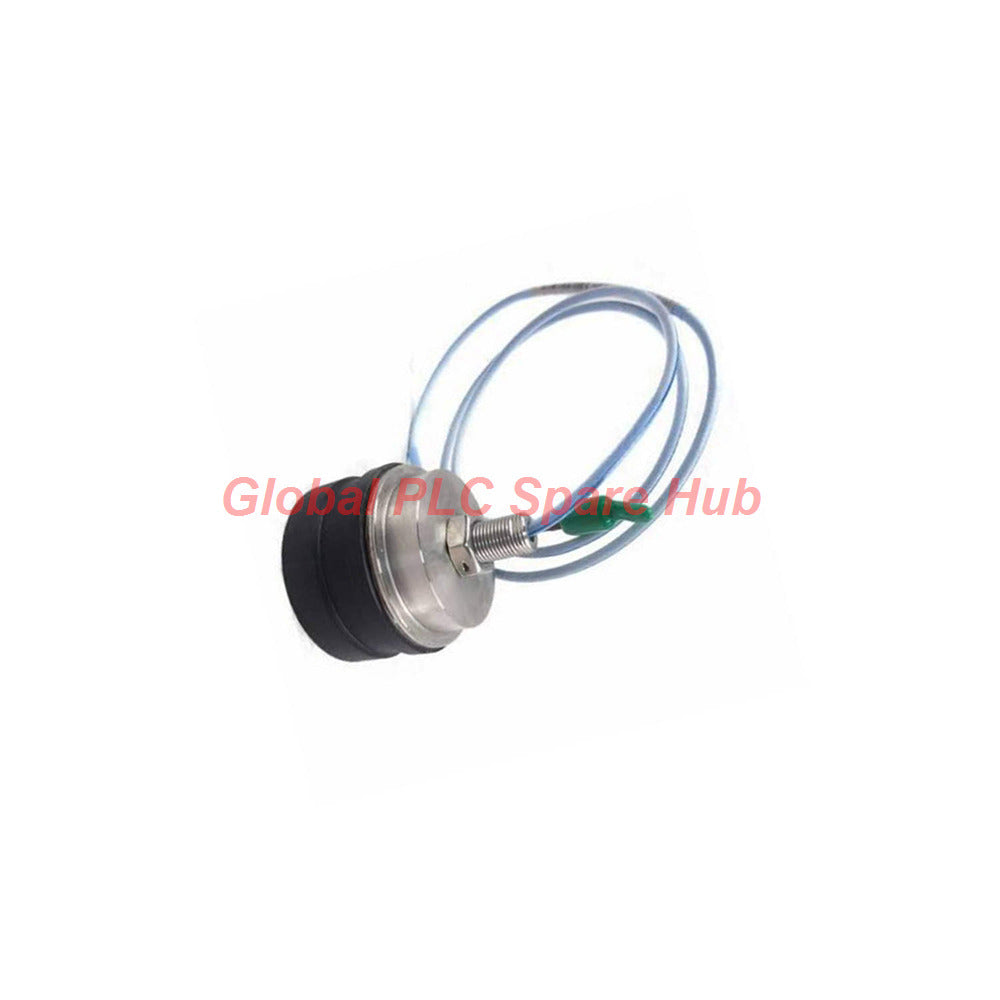

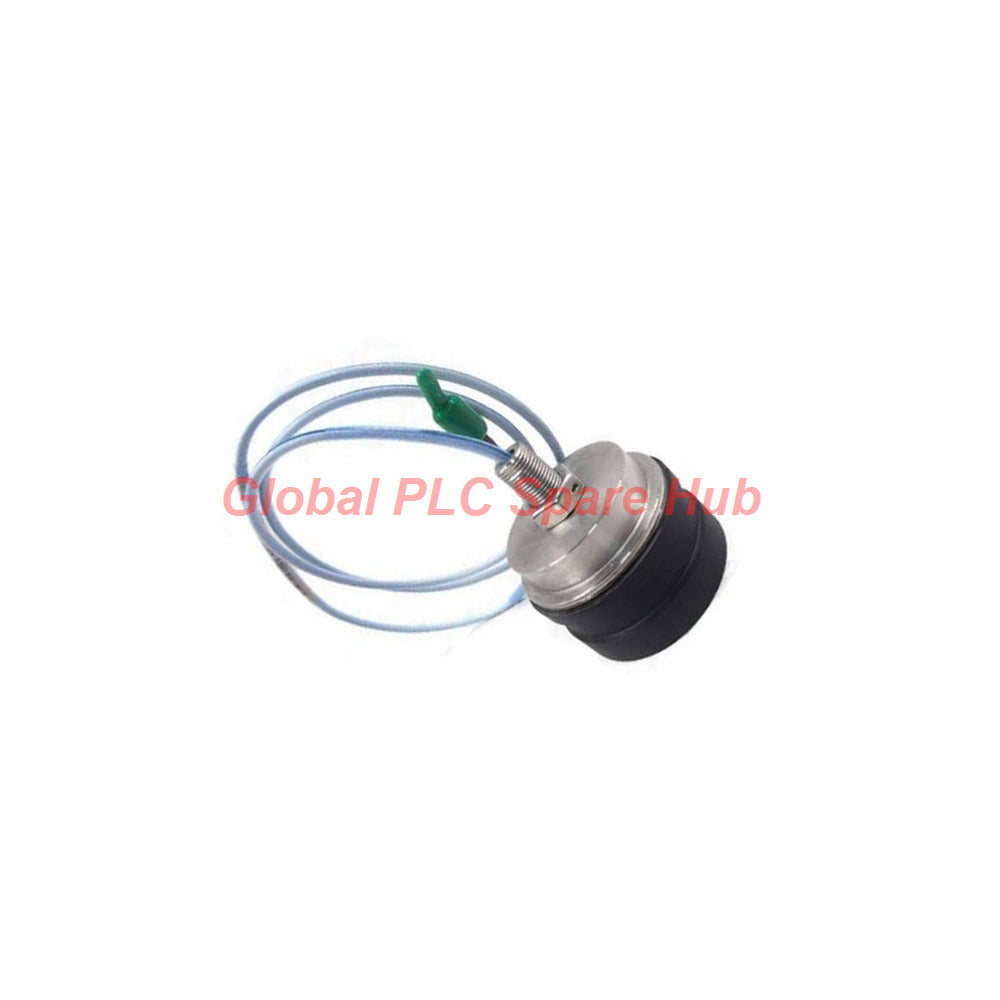

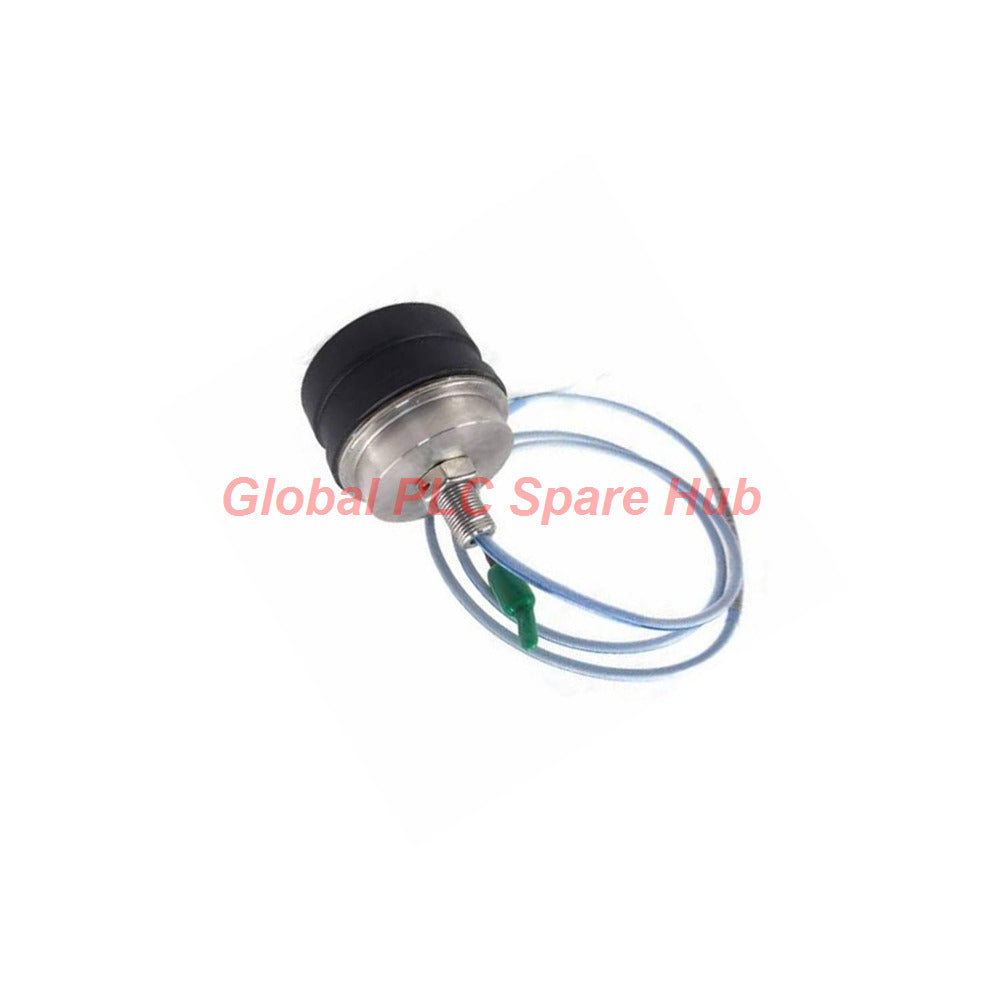

Bently Nevada 330876-01-90-00-RU Sonda para turbina de vapor de 50 mm 3300 XL

Descripción general del producto

La Bently Nevada 330876-01-90-00-RU es una sonda de proximidad de servicio pesado diseñada para entornos extremos. Pertenece a la reconocida serie 3300 XL 50 mm. Este sensor se destaca en la monitorización de maquinaria industrial a gran escala. Los ingenieros confían en él para mediciones críticas de vibración y posición.

Perspectiva de Global PLC Spare HUB

Nuestro equipo de ingeniería identifica la sonda 3300 XL 50 mm como una solución principal para áreas de turbinas de alta temperatura. La zona de expansión diferencial (DE) de una turbina de vapor expone los sensores a calor y humedad castigadores. Las sondas de proximidad estándar a menudo fallan en estas condiciones. Este módulo específico resuelve ese problema con un sellado especializado avanzado. El cable FluidLoc evita la migración de vapor a través de los conductores internos. Asegura una estabilidad de calibración a largo plazo. Funciona perfectamente junto con los sistemas de instrumentación de supervisión de turbinas (TSI) estándar.

Compatibilidad con equipos objetivo

• Turbinas de vapor a gran escala y turbinas de gas de alta presión
• Turboalternadores y grupos electrógenos utilitarios
• Compresores axiales de alta potencia y sopladores de aire de proceso industrial
• Bombas de alimentación de calderas de servicio pesado y bombas de fluidos multietapa

Especificaciones técnicas

• Marca: Bently Nevada
• Modelo: 330876-01-90-00-RU
• Serie: Sistema de transductor de proximidad 3300 XL 50 mm
• Objetivo de medición: Expansión diferencial (DE), posición axial y vibración dinámica
• Rango lineal: Mayor rango de medición en comparación con los sistemas de sonda estándar de 8 mm o 11 mm
• Resistencia de CC: 8.9 ± 1.1 ohmios desde el conductor central hasta el conductor exterior coaxial
• Temperatura de funcionamiento: -35°C a +200°C (-31°F a +392°F) clasificación continua
• Temperatura a corto plazo: Hasta +250°C (+482°F) por duraciones inferiores a 24 horas
• Material de la punta: Sulfuro de polifenileno (PPS) de alto rendimiento
• Material de la carcasa: Acero inoxidable (AISI 304)
• Construcción del cable: Cable FluidLoc de 75 ohmios triaxial, aislado con perfluoroalcoxietileno (PFA)
• Protección ambiental: Sellos internos dobles delanteros y traseros con barreras herméticas contra la humedad
• Resistencia a interferencias: El blindaje triaxial proporciona una excelente inmunidad contra interferencias electromagnéticas (EMI)

Desglose de la configuración

• Modelo base: 330876 - Sonda de proximidad 3300 XL 50 mm
• Opción de tipo de caja de sonda: -01
  • Tipo de rosca: Rosca inglesa de 1/2-20
  • Ángulo de salida: Configuración de salida recta
  • Longitud máxima de la rosca: 0.750 pulgadas
• Opción de longitud total: -90
  • Longitud del cable: 9.0 metros (29.5 pies)
• Opción de blindaje: -00
  • Tipo de cable: Cable FluidLoc sin blindaje de alta temperatura
• Opción de aprobación de agencia: -RU
  • Certificación: Aprobaciones de seguridad y medioambientales específicas del país

Capacidades de diagnóstico y monitorización de condiciones

• Mide con precisión el crecimiento térmico relativo entre los rotores y las carcasas de las turbinas
• Detecta desequilibrios catastróficos del rotor y peligros graves de desalineación del eje
• Proporciona valores continuos de desplazamiento pico a pico a los sistemas de protección de maquinaria
• Evita disparos falsos a través de una salida eléctrica estable bajo un alto estrés térmico

Guía de instalación

• Verifique que el tipo de rosca coincida con la carcasa de la máquina antes de insertar la sonda
• Asegúrese de que la profundidad máxima de la rosca no exceda las 0.750 pulgadas
• Utilice los orificios preperforados de alambre de seguridad de la tuerca de seguridad para bloquear la posición final
• Pase el cable utilizando el collar del conector ClickLoc extraíble a través de conductos estrechos
• Mantenga los protectores de conector originales hasta que realice la conexión final

Conveniencia de puesta en marcha y mantenimiento

• La herramienta de instalación desechable simplifica la colocación limpia del protector del conector
• Los conectores ClickLoc se bloquean de forma segura con un simple clic para evitar contactos sueltos
• Las superficies de conexión chapadas en oro reducen el ruido eléctrico durante las comprobaciones de bucle rutinarias

Guía de pedido y selección

• Siempre haga coincidir la longitud total de la sonda con la calibración específica de su sensor Proximitor
• Esta sonda de 9.0 metros requiere un cable de extensión específico para una coincidencia adecuada de la longitud del sistema
• Elija la opción -01 cuando tenga un espacio axial profundo detrás de la caja de la máquina

Términos de envío, embalaje y garantía

• Estado: Artículo nuevo y 100% original en embalaje sellado de fábrica
• Lista de verificación del paquete: Sonda 330876, protectores de conector y herramienta de instalación
• Garantía de fábrica: Cobertura de garantía completa e integral de 12 meses
• Tiempo de envío: Los pedidos se envían rápidamente dentro de 24 a 48 horas desde el stock
• Servicios de mensajería: Entrega global premium a través de FedEx, UPS y DHL Express

Preguntas frecuentes

• Pregunta: ¿Puedo usar esta sonda de 9.0 metros con un sensor Proximitor de 11 mm?
  Respuesta: No, debe emparejar esta sonda con un sensor Proximitor 3300 XL 50 mm dedicado para una calibración precisa.
• Pregunta: ¿Qué sucede si la temperatura ambiental se eleva a 240°C?
  Respuesta: La sonda sobrevive a una exposición a corto plazo de hasta 250°C si la duración es inferior a 24 horas.
• Pregunta: ¿Cómo ayuda el cable FluidLoc en aplicaciones de turbinas de vapor?
  Respuesta: El diseño FluidLoc bloquea el vapor de alta presión y la humedad para que no migren internamente a través del núcleo del cable de la sonda.
• Pregunta: ¿Necesito herramientas especiales para pasar este cable a través de puertos de máquina estrechos?
  Respuesta: El conector ClickLoc cuenta con un collar extraíble que reduce significativamente el ancho de holgura para facilitar el enrutamiento.
