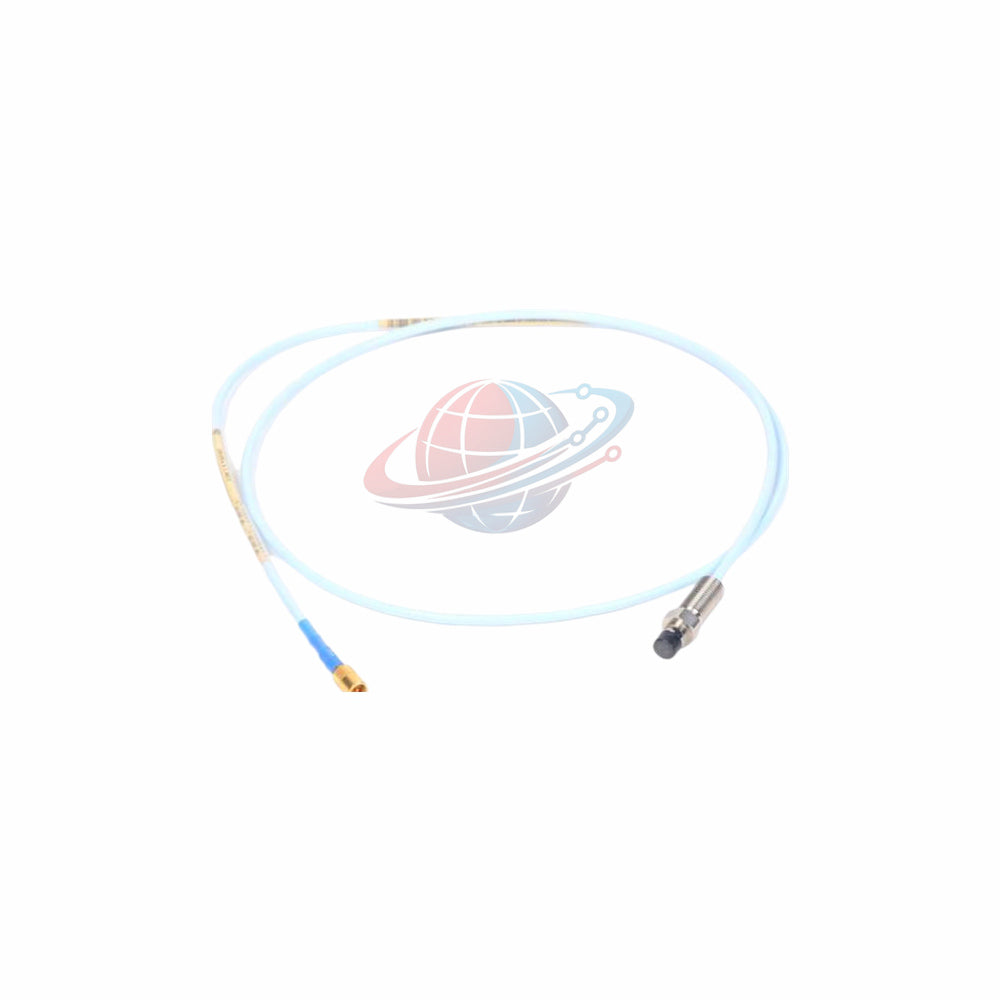

Sonda sensora de montaje inverso Bently Nevada 330105-XX-XX-05-02-05

Introducción del producto

El Bently Nevada 330105-XX-XX-05-02-05 MOD:164265-01 pertenece a la robusta serie 3300 XL de sondas de montaje inverso de 8 mm. Los ingenieros implementan este sensor de proximidad para la optimización crítica de activos de maquinaria y el monitoreo continuo de vibraciones. El hardware presenta una carcasa roscada de 3/8-24 UNF diseñada específicamente para instalaciones de montaje inverso. Realiza mediciones de corrientes de Foucault para rastrear el rendimiento del cojinete de película fluida y la dinámica del eje. Esta sonda entrega datos precisos de separación a los sistemas de monitoreo bajo condiciones industriales extremas.

Especificaciones técnicas

• Marca: Bently Nevada
• Número de pieza del modelo: 330105-XX-XX-05-02-05 MOD:164265-01
• Clasificación de la serie: Serie 3300 XL de 8 mm
• Rango de medición: 2.0 mm (80 mils) rango lineal nominal para seguimiento de proximidad.
• Respuesta de frecuencia: 0 Hz a 10 kHz capacidad de observación estática y dinámica del objetivo.
• Sensibilidad del sistema: Factor de escala nominal de 7.87 V/mm (200 mV/mil) cuando se combina con el proximitor XL.
• Error de linealidad: Menos de más o menos 0.025 mm de desviación en todo el rango lineal.
• Límites de resolución: Resolución a escala submicrónica que detecta desplazamientos microscópicos del eje.
• Rango de temperatura estándar: -52 °C a +177 °C (-62 °F a +350 °F) límite de funcionamiento.
• Límite de la punta de la sonda extendida: -52 °C a +218 °C (-62 °F a +425 °F) para procesos térmicos personalizados.
• Tolerancia ambiental: Los sellos de junta tórica de Viton diferencian la presión entre la punta y el hardware de la carcasa.
• Resistencia a la humedad: Menos del 3 % de cambio promedio del factor de escala durante las pruebas IEC 68-2-3 de 56 días.
• Blindaje contra interferencias: El cable de sonda triaxial con aislamiento FEP de 75 ohmios rechaza el ruido de campo electromagnético parásito.
• Resistencia nominal de CC: 7.45 más o menos 0.50 ohmios desde el conductor central hasta el conductor exterior.
• Resistencia a la tracción: Fuerza máxima nominal de 330 N entre la carcasa de la sonda y el cable.

Compatibilidad de equipos y coincidencia de sistemas

Este sensor coincide perfectamente con los cables de extensión estándar Bently Nevada 3300 XL. Alimenta señales limpias directamente al sistema de protección de maquinaria Bently Nevada 3500. La sonda monitorea turbinas de gas, turbinas de vapor, compresores centrífugos y bombas industriales pesadas. Rastrea perfectamente la posición de empuje axial y la vibración radial en las superficies de los cojinetes de película fluida.

Guía de instalación

• Enrosque con cuidado la carcasa de la sonda en el conjunto del soporte de montaje inverso 3/8-24 UNF.
• Mantenga una longitud máxima de rosca de 0.563 pulgadas para evitar daños mecánicos.
• Apriete la carcasa del sensor según las tolerancias de ingeniería estándar sin exceder el límite de tracción de 330 N.
• Dirija el cable triaxial lejos de las líneas eléctricas de alto voltaje para eliminar el ruido de diafonía.
• Asegúrese de que la junta tórica de Viton interna encaje limpiamente dentro de la carcasa para evitar la entrada de humedad.

Beneficios de puesta en marcha y mantenimiento

El conector coaxial en miniatura ClickLoc permite una conexión rápida y sin herramientas a los cables de extensión de su máquina. Los contactos de latón chapados en oro eliminan la degradación de la conexión y evitan la pérdida de señal durante largos intervalos de mantenimiento. Los operadores pueden verificar la integridad del bucle leyendo la resistencia nominal de CC de 7.45 ohmios a través de los conductores. El material duradero de la punta de sulfuro de polifenileno resiste la degradación química durante ciclos prolongados de inmersión en aceite.

Cumplimiento y certificaciones

El hardware 330105-XX-XX-05-02-05 MOD:164265-01 cumple con los criterios de seguridad globales. Cuenta con aprobaciones válidas de área a prueba de explosiones CSA, ATEX e IECEx. El dispositivo funciona de forma segura en entornos peligrosos de Clase I, Zona 0 y Zona 1.

Envío, Logística y Garantía

Capacidades de diagnóstico

Esta sonda de proximidad detecta cambios en la holgura del cojinete en etapas tempranas y desequilibrio estructural del rotor. Captura datos dinámicos de formas de onda para análisis de órbita, seguimiento de la línea central del eje y gráficos en cascada. Los equipos de mantenimiento utilizan esta retroalimentación de diagnóstico para evitar fallas catastróficas en la maquinaria y programar paradas inteligentes.

La visión de Global PLC Spare HUB

El equipo de ingeniería de Global PLC Spare HUB reconoce la extrema fiabilidad de las sondas de montaje inverso de 8 mm 3300 XL. La arquitectura de montaje inverso resuelve las limitaciones de espacio reducido dentro de las carcasas de los cojinetes de la turbomaquinaria. La modificación MOD:164265-01 garantiza características eléctricas consistentes bajo ciclos térmicos de alta presión y exigentes. Mantenemos rigurosos controles de calidad en este componente crítico de Bently Nevada para mantener sus plantas funcionando sin problemas.

Preguntas frecuentes (FAQ)

Pregunta: ¿Cuál es la longitud de este modelo de sonda específico?

Respuesta: Esta sonda específica cuenta con una opción de longitud total de 0.5 metros (1.6 pies).

Pregunta: ¿Puedo exponer la punta de la sonda a entornos industriales bajo cero de forma segura?

Respuesta: La sonda funciona hasta -52 °C, pero evite descender por debajo de -34 °C para proteger el sello de presión de Viton.

Pregunta: ¿Cómo afecta el código de modificación a las propiedades estándar de la sonda 3300 XL?

Respuesta: La especificación MOD adapta las configuraciones eléctricas o mecánicas para carcasas de máquinas industriales específicas sin degradar la linealidad de la señal.

Guía de adquisición y selección

Verifique la rosca de la carcasa de su máquina antes de pedir el sensor de sonda de la serie 330105. Esta variante utiliza roscas 3/8-24 UNF, que difieren de las alternativas de montaje métrico. Verifique la longitud de su cable de extensión existente para asegurar una longitud de calibración total del sistema de 5 o 9 metros. Comuníquese directamente con Global PLC Spare HUB para que coincida con las opciones específicas de aprobación de la agencia para zonas de plantas peligrosas.
