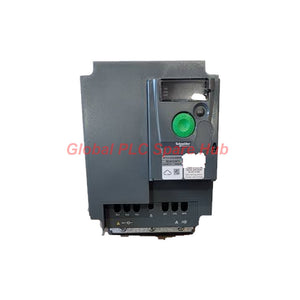

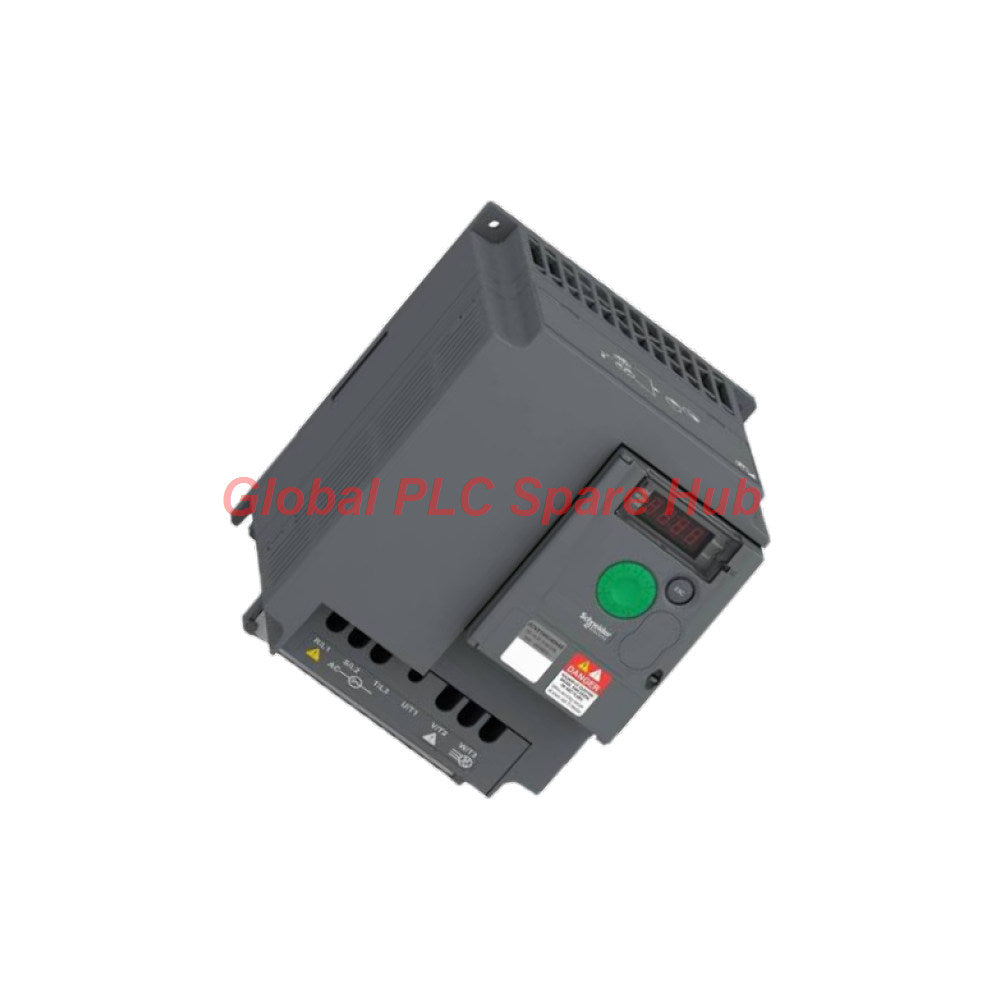

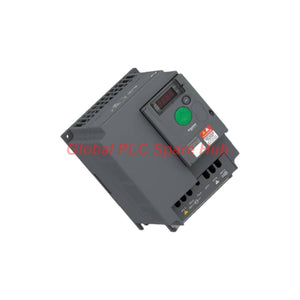

Variador Schneider Electric Easy Altivar 310 ATV310HD18N4E | 25 HP

Manufacturer: Schneider Electric
Product No.: ATV310HD18N4E
Condition： En stock
Product Type: Conducir
Product Origin: FR
Payment: T/T, Western Union
Weight: 6300g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

ATV310HD18N4E | Variador de velocidad Schneider Electric Easy Altivar 310

ATV310HD18N4E es un variador de velocidad Schneider Electric Easy Altivar 310 para el control de motores industriales trifásicos. Admite motores asíncronos con una potencia nominal de 18,5 kW (25 hp). Su rango de alimentación de 380–460 V es adecuado para una amplia gama de sistemas de potencia industrial.

Este variador está dirigido a máquinas sencillas que requieren velocidad de motor ajustable, aceleración controlada y una protección de funcionamiento fiable. Combina el control vectorial de flujo sin sensor con el control cuadrático V/f. Una interfaz Modbus RTU integrada admite la comunicación con PLCs y equipos de automatización compatibles.

El modelo se entrega sin filtro EMC. Los ingenieros deben evaluar los requisitos de compatibilidad electromagnética de la instalación antes de seleccionar filtros externos u otras medidas de mitigación.

01 | Resumen de ingeniería

Parámetro de selección	Especificación verificada
Fabricante	Schneider Electric
Familia de producto	Easy Altivar 310
Modelo completo	ATV310HD18N4E
Tipo de producto	Variador de velocidad / variador de frecuencia (VFD)
Aplicación del motor	Motores asíncronos trifásicos
Potencia nominal del motor	18,5 kW / 25 hp
Tensión nominal de alimentación	380–460 V, trifásica
Frecuencia de alimentación	50/60 Hz ±5%
Corriente de salida continua	39 A a 4 kHz
Corriente transitoria máxima	58,5 A durante 60 segundos
Rango de frecuencia de salida	0,5–400 Hz
Comunicación	Modbus RTU sobre RS-485 de dos hilos
Filtro EMC	No incluido
Método de refrigeración	Ventilador integrado
Grado de protección	IP20; IP40 en la parte superior
Peso neto	6,3 kg

02 | Etapa de potencia y control de motor

El variador convierte la alimentación de entrada de CA trifásica en potencia de salida de frecuencia variable. Este proceso permite ajustar la velocidad del motor y controlar la aceleración de la máquina. El método de control debe ajustarse a los requisitos de par de la máquina accionada.

Parámetro eléctrico	Especificación
Corriente de línea	55,3 A
Potencia aparente	36,5 kVA
Corriente de cortocircuito de línea prospectiva	22 kA
Disipación de potencia	499,6 W a corriente nominal
Frecuencia de conmutación nominal	4 kHz
Frecuencia de conmutación ajustable	2–12 kHz
Rango de velocidad	1:20
Sobrepar transitorio	170–200% del par nominal del motor, dependiendo de la potencia del variador y el tipo de motor
Par de frenado con resistencia	Hasta el 150% del par nominal del motor bajo condiciones específicas de alta inercia
Par de frenado sin resistencia	Hasta el 70% del par nominal del motor
Métodos de control de motor	V/f cuadrático y control vectorial de flujo sin sensor
Compensación de deslizamiento del motor	Preajuste de fábrica
Tensión de salida	380–460 V, trifásica

Nota de aplicación: La capacidad de salida continua de 39 A es una referencia clave para la selección del motor. Verifique la corriente de la placa de características del motor y los requisitos de desclasificación (derating) del variador antes de la puesta en marcha.

03 | E/S de control e interfaz de señal

Las E/S integradas admiten comandos básicos de máquina, referencias analógicas y señalización de estado. Los ingenieros pueden configurar los tipos de señal para adaptarlos a la arquitectura de control.

Interfaz	Detalles técnicos
Entrada analógica	Una entrada configurable: 0–10 V, 0–5 V o 0–20 mA
Impedancia de entrada analógica	30 kΩ para voltaje; 250 Ω para corriente
Muestreo de entrada analógica	10 ms
Error de linealidad de entrada analógica	±0,3% del valor máximo
Entradas lógicas	Cuatro entradas programables, LI1–LI4
Voltaje de entrada lógica	24 V nominal; rango de funcionamiento especificado 18–30 V
Muestreo de entrada lógica	20 ms ±1 ms
Lógica de entrada lógica	Lógica seleccionable de fuente (source) o sumidero (sink)
Suministro de lógica interna	24 V CC, 20,4–28,8 V, por debajo de 100 mA
Suministro de potenciómetro de referencia	5 V CC, 4,75–5,25 V, por debajo de 10 mA
Salida analógica	Una salida configurable, 0–10 V o 0–20 mA
Resolución de salida analógica	8 bits
Salida lógica	Una interfaz de salida lógica especificada, LO+ y LO−
Salida de relé	Un relé de conmutación protegido, R1A/R1B/R1C
Resolución de referencia de frecuencia	Conversión analógica de 10 bits; resolución de pantalla de 0,1 Hz
Constante de tiempo de cambio de referencia	20 ms ±1 ms

Recordatorio de cableado: Compruebe el diagrama de terminales completo antes de conectar las señales de control. Confirme la lógica de fuente/sumidero, los terminales comunes y las capacidades de carga de salida para la aplicación prevista.

04 | Integración Modbus RTU

El puerto de comunicación integrado admite Modbus RTU a través de un conector RJ45 montado en la parte frontal. Su interfaz física utiliza RS-485 de dos hilos. Esta interfaz permite a los PLCs, HMIs y sistemas de supervisión compatibles intercambiar datos del variador.

Protocolo: Modbus RTU.
Interfaz física: RS-485 de dos hilos.
Conector: RJ45 montado en la parte frontal.
Velocidades de transmisión (baud rate): 4.800, 9.600, 19.200 y 38.400 bit/s.
Rango de direcciones: 1–247.
Read Holding Registers (03): 29 palabras.
Write Single Register (06): 29 palabras.
Write Multiple Registers (16): 27 palabras.
Read/Write Multiple Registers (23): 4 palabras de lectura y 4 palabras de escritura.
Read Device Identification (43): Admitido.

Para la puesta en marcha, haga coincidir los ajustes de comunicación del PLC y del variador. Confirme la dirección del dispositivo, la velocidad de transmisión, la configuración de la trama y el mapeo de registros. Utilice el manual de comunicación del variador aplicable para verificar los significados de los registros y los permisos de comando.

05 | Protección y diagnóstico de fallos

El variador incluye varias funciones de protección que ayudan a los ingenieros a identificar problemas eléctricos y térmicos comunes. Los mensajes de error reales y los procedimientos de restablecimiento dependen de la configuración del variador y la documentación aplicable.

Función de protección	Propósito de diagnóstico
Sobrevoltaje de entrada	Identifica condiciones de alimentación que exceden los límites permitidos del variador.
Subvoltaje de entrada	Ayuda a identificar voltaje de entrada bajo o inestable.
Sobrecorriente de salida	Protege contra corriente excesiva entre las fases de salida y tierra.
Cortocircuito entre fases del motor	Protege contra condiciones específicas de cortocircuito en la salida del motor.
Pérdida de fase de entrada	Detecta condiciones específicas de pérdida de fase en la alimentación trifásica.
Protección contra sobrecalentamiento	Responde a una temperatura excesiva del variador.
Protección térmica del motor	Utiliza un cálculo continuo de I²t para estimar la carga térmica del motor.

Flujo de trabajo de diagnóstico de campo:

Registre el código de fallo mostrado y las condiciones de funcionamiento antes de restablecer el variador.
Mida la alimentación de entrada e inspeccione el equilibrio de fases siguiendo los procedimientos aprobados.
Compruebe los cables del motor, la firmeza de los terminales y el estado del aislamiento después de un aislamiento seguro.
Revise el tiempo de aceleración, la carga mecánica y los ajustes de la placa de características del motor.
Compruebe el funcionamiento del ventilador, el espacio de ventilación, la temperatura del armario y la acumulación de polvo.
Revise los ajustes de Modbus y las referencias de control si el variador funciona localmente pero no de forma remota.

El variador no sustituye a la instrumentación de procesos externa ni a un sistema de mantenimiento predictivo dedicado. Proporciona protección relacionada con el variador y datos de comunicación que pueden respaldar la investigación de fallos de la máquina.

06 | Límites ambientales e instalación

Parámetro de instalación	Especificación
Posición de montaje	Vertical, dentro de ±10°
Dimensiones (Al × An × Pr)	330 × 180 × 191 mm
Peso neto	6,3 kg
Capacidad de terminal de potencia	10 mm² para L1, L2, L3, PA/+, PB, U, V y W
Par de apriete especificado	2,2–2,4 N·m
Temperatura de almacenamiento	−25°C a +70°C
Temperatura de funcionamiento	−10°C a +55°C sin desclasificación (derating)
Funcionamiento a alta temperatura	55°C a 60°C con la cubierta protectora superior retirada y una desclasificación de corriente del 2,2% por °C
Altitud de instalación	Hasta 1.000 m sin desclasificación
Humedad relativa	5–95%, sin condensación y sin goteo de agua
Resistencia a impactos	15 gn durante 11 ms, según EN/IEC 60068-2-27
Grado de contaminación	Grado 2, según EN/IEC 61800-5-1
Clasificación de resistencia al polvo	3S2, según EN/IEC 60721-3-3
Clasificación de contaminación química	3C3, según EN/IEC 60721-3-3
Grado de protección	IP20 sin la placa de cierre superior; IP40 en la parte superior
Refrigeración	Ventilador integrado

Guía de instalación: Mantenga una ventilación adecuada y siga los requisitos de espacio libre del fabricante. No trate la clasificación superior IP40 como una protección IP40 de envolvente completa. La instalación general debe abordar los requisitos de polvo, humedad y seguridad eléctrica.

La desclasificación por alta temperatura indicada solo se aplica bajo las condiciones de instalación especificadas. Confirme la curva de desclasificación exacta y los requisitos de la cubierta protectora en el manual de instalación oficial.

07 | EMC y normas aplicables

Este modelo se suministra sin filtro EMC. La instalación completa debe cumplir con los requisitos de compatibilidad electromagnética de la máquina y el entorno operativo.

EN/IEC 61800-5-1: Requisitos de seguridad para sistemas de accionamiento eléctrico de velocidad ajustable.
EN/IEC 61800-3: Requisitos de EMC para sistemas de accionamiento eléctrico de velocidad ajustable.
EN/IEC 61000-4-2: Inmunidad a descargas electrostáticas, nivel de prueba 3.
EN/IEC 61000-4-3: Inmunidad a campos electromagnéticos radiados de radiofrecuencia, nivel de prueba 3.
EN/IEC 61000-4-4: Inmunidad a transitorios eléctricos rápidos/ráfagas, nivel de prueba 4.
EN/IEC 61000-4-5: Inmunidad a sobretensiones, nivel de prueba 3.
EN/IEC 61000-4-6: Inmunidad a perturbaciones conducidas, nivel de prueba 3.
EN/IEC 61000-4-11: Inmunidad a huecos e interrupciones de tensión.

Utilice prácticas adecuadas de enrutamiento de cables, puesta a tierra, blindaje y filtrado cuando sea necesario. Confirme las medidas EMC seleccionadas con las recomendaciones del fabricante y las obligaciones de cumplimiento de la instalación.

08 | Ajuste de equipo y selección de aplicación

La potencia de 18,5 kW y el control de motor configurable hacen que este variador sea adecuado para muchas máquinas industriales sencillas. La selección final depende de la corriente del motor, las características de carga, las demandas de frenado y las condiciones eléctricas del sitio.

Tipo de equipo	Ajuste de aplicación	Verificación de ingeniería
Bombas industriales	Ajuste de flujo y arranque controlado	Confirme el perfil de par de la bomba y la velocidad de funcionamiento mínima.
Ventiladores y sopladores	Regulación de flujo de aire y control de velocidad	Compruebe las características de carga del ventilador y el rango de control requerido.
Cintas transportadoras	Velocidad de banda ajustable y control de rampa	Evalúe el par de arranque, la inercia y el tiempo de parada.
Mezcladores y agitadores	Funcionamiento de procesos a velocidad variable	Confirme la carga de arranque y la corriente sostenida del motor.
Maquinaria de embalaje	Ajuste de velocidad para secuencias de máquina sencillas	Verifique el tiempo de respuesta requerido y la coordinación de control.
Equipos de manejo de materiales	Regulación de velocidad del motor en aplicaciones adecuadas	Evalúe los requisitos de frenado y la seguridad mecánica.

Precaución de selección: Este variador no se adapta automáticamente a todos los motores de 18,5 kW. Compare la corriente nominal, los requisitos de sobrecarga, las condiciones de alimentación, las necesidades de frenado y la temperatura de funcionamiento antes de la compra.

09 | Perspectiva de Global PLC Spare HUB

Desde la perspectiva de selección de ingeniería, la potencia nominal del motor por sí sola no determina si un VFD funcionará correctamente. La corriente del motor y el comportamiento de la carga a menudo proporcionan una evidencia de selección más útil.

Ejemplo práctico: reinicio de cinta transportadora bajo carga

Una cinta transportadora puede consumir mucha corriente al reiniciar con material en la banda. El ingeniero debe comparar la corriente nominal del motor con la capacidad de salida continua de 39 A del variador. También debe revisar el tiempo de aceleración y el par de arranque necesario. Una rampa más larga puede reducir el estrés de arranque cuando el proceso lo permite.

Ejemplo práctico: control remoto por PLC

Un PLC puede fallar al controlar el variador incluso cuando la etapa de potencia funciona normalmente. El ingeniero debe verificar la dirección Modbus, la velocidad de transmisión, el cableado RS-485 y el mapeo de registros de comandos. La fuente de control y el estado operativo del variador también requieren verificación.

Ejemplo práctico: disparos térmicos repetidos

Los fallos de sobrecalentamiento repetidos pueden indicar una ventilación deficiente, una carga excesiva o ajustes de conmutación inadecuados. El ingeniero debe revisar el ventilador, la temperatura del armario, la corriente del motor y la frecuencia de conmutación. Aumentar un umbral de protección sin identificar la causa puede aumentar el riesgo del equipo.

Recomendación de Global PLC Spare HUB: Antes de realizar el pedido, recopile los datos de la placa de características del motor, el modelo del variador existente, el voltaje de alimentación, los requisitos de comunicación y los detalles de frenado. Esta información permite una evaluación de reemplazo más fiable.

10 | Embalaje, envío y garantía

Producto: Variador de velocidad Schneider Electric Easy Altivar 310, modelo ATV310HD18N4E.
Cantidad en paquete: Una unidad.
Dimensiones especificadas del paquete: 330 × 180 × 191 mm.
Peso especificado del paquete: 7,6 kg.
Opciones de envío: FedEx, UPS y DHL, sujeto a destino y disponibilidad del servicio.
Objetivo de envío: 24–48 horas después de la confirmación del pedido, sujeto a disponibilidad de stock y verificación de pago.
Garantía: 12 meses bajo los términos de venta aplicables.

Confirme el contenido del paquete y cualquier accesorio necesario antes de realizar el pedido. El tiempo de envío, el despacho de aduanas y la entrega final dependen del destino y del servicio seleccionado.

La garantía de 12 meses cubre los problemas elegibles del producto bajo los términos acordados. Póngase en contacto con nuestro equipo para conocer la cobertura aplicable, las exclusiones y el procedimiento de autorización de devolución.

11 | Cinco preguntas frecuentes técnicas

P1: ¿Cómo debo evaluar este variador para una carga de alta inercia?

Revise los requisitos de aceleración, la energía almacenada, el tiempo de parada y el ciclo de frenado de la máquina. Las especificaciones indican un par de frenado de hasta el 150% con una resistencia de frenado bajo condiciones especificadas. Confirme la selección de la resistencia y los límites de frenado en la documentación del fabricante antes de la implementación.

P2: ¿Cuándo debería considerar otra potencia nominal del variador?

Considere una potencia nominal diferente cuando la corriente del motor supere la corriente de salida continua disponible. Revise también las sobrecargas frecuentes, la temperatura ambiente elevada, la gran altitud de instalación y los ciclos de trabajo exigentes. Seleccione el variador utilizando las condiciones de funcionamiento reales en lugar de basarse únicamente en los kilovatios del motor.

P3: ¿Qué debo investigar si el motor funciona de manera irregular a baja velocidad?

Compruebe los datos del motor, el modo de control, la variación de carga y la frecuencia mínima configurada. El control vectorial de flujo sin sensor puede adaptarse a aplicaciones que requieran una regulación de velocidad más fuerte que el control V/f básico. Confirme el rendimiento requerido con respecto a las características de par y velocidad de la máquina.

P4: ¿Puede el variador funcionar de manera fiable en un armario cerrado y caliente?

Compruebe el flujo de aire del armario, la temperatura ambiente, las distancias de montaje y el calor generado por los equipos adyacentes. El variador funciona sin reducción de potencia hasta 55°C bajo las condiciones especificadas. Las temperaturas más altas requieren la configuración de cubierta protectora indicada y una reducción de corriente. Siga el manual oficial para conocer los límites de instalación definitivos.

P5: ¿Qué información ayuda a confirmar un reemplazo adecuado antes de la compra?

Proporcione el modelo original del variador, la fotografía de la placa de características del motor, los detalles del suministro de entrada, los requisitos de cableado de control y los ajustes de comunicación. Incluya la disposición de la resistencia de frenado si la aplicación utiliza una. Nuestro equipo puede revisar estos detalles e identificar las preguntas que requieran confirmación con la documentación de Schneider Electric.

Solicite precios y disponibilidad

¿Necesita un Schneider Electric ATV310HD18N4E para una nueva máquina o un proyecto de reemplazo? Póngase en contacto con Global PLC Spare HUB para obtener una cotización, confirmación de stock y opciones de envío.

Solicite precios para la cantidad que necesite.
Confirme la disponibilidad y el tiempo estimado de despacho.
Proporcione detalles del motor y del sistema para una revisión de compatibilidad.
Elija FedEx, UPS o DHL donde estén disponibles.

Envíe su consulta hoy mismo con el número de modelo, el país de destino y los detalles de la aplicación. Nuestro equipo le ayudará a evaluar el producto según sus requisitos técnicos.
