ATV310HD15N4E Schneider Electric Easy Altivar 310 Variador | VFD de 20 HP

Variador de velocidad ATV310HD15N4E — Descripción general del producto

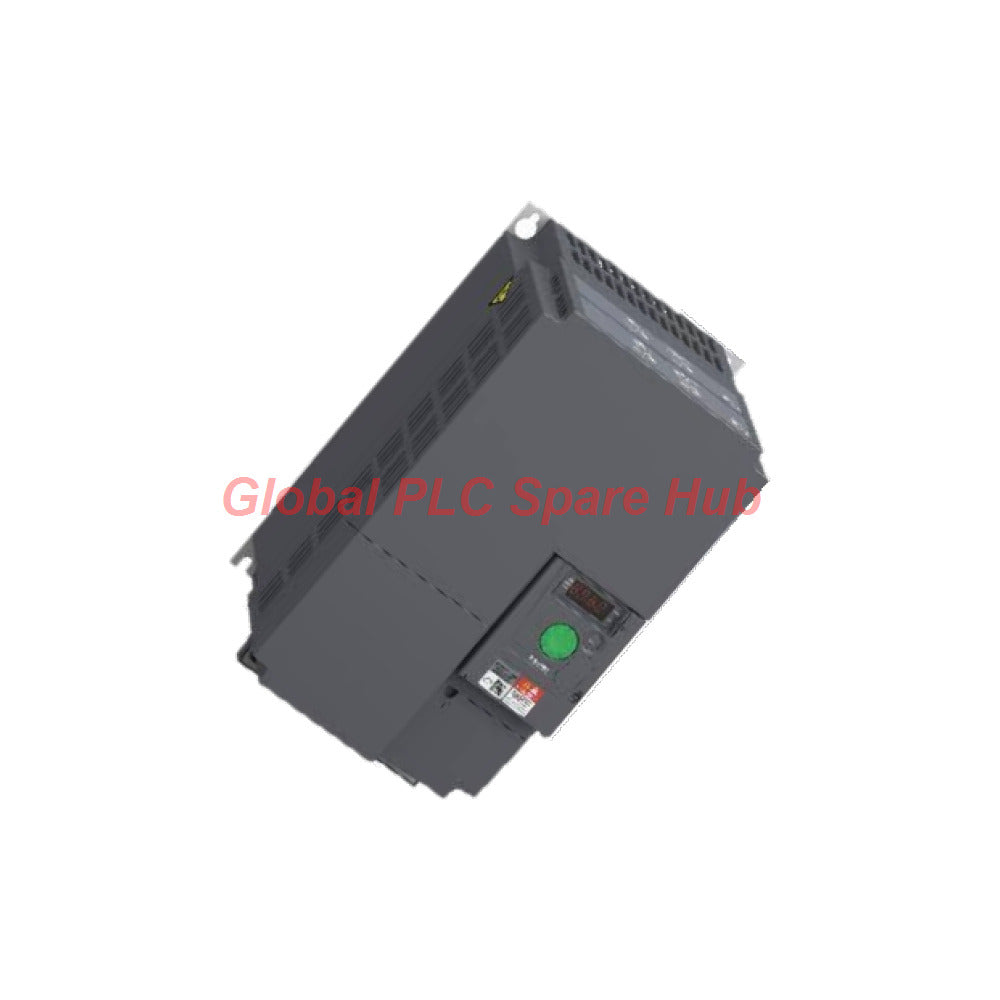

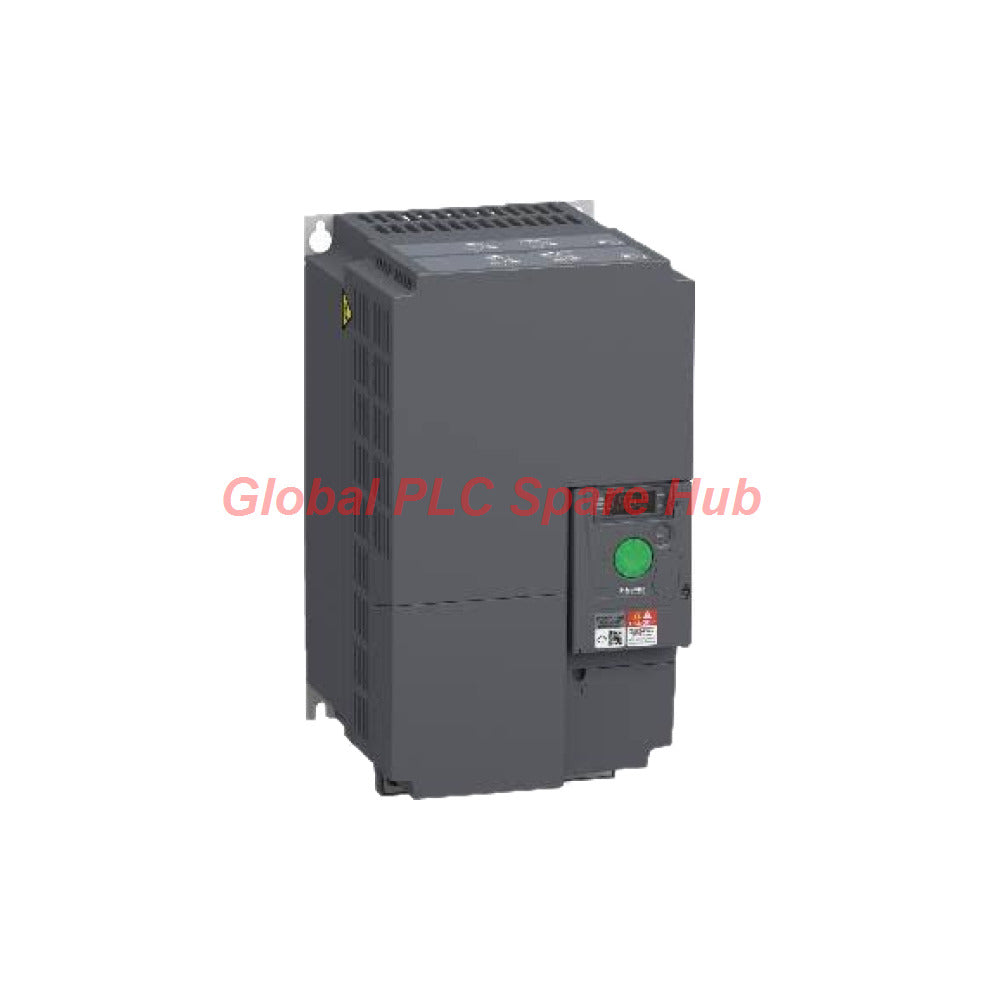

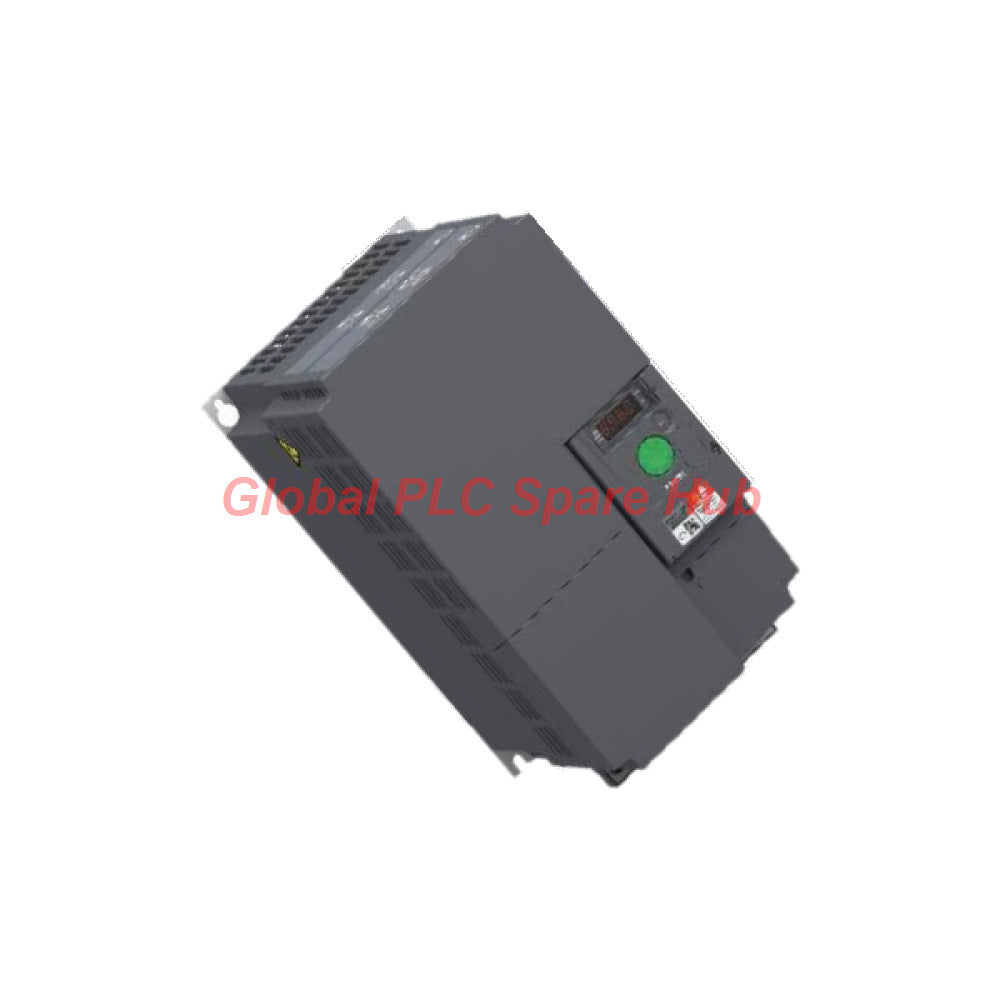

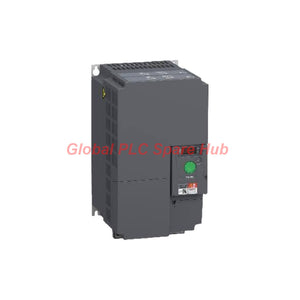

El ATV310HD15N4E es un variador de velocidad de 15 kW de la serie Schneider Electric Easy Altivar 310. Controla motores asíncronos trifásicos en máquinas industriales sencillas. El variador acepta una alimentación trifásica de 380–460 V. Ofrece una corriente de salida continua de 33 A a una frecuencia de conmutación de 4 kHz. Su frecuencia de salida ajustable oscila entre 0,5 y 400 Hz. Este modelo se suministra sin filtro EMC. Los ingenieros deben evaluar las emisiones conducidas y los requisitos de instalación antes de seleccionar esta configuración. El ventilador de refrigeración integrado favorece la disipación de calor durante el funcionamiento normal.

1. Identidad del variador y rendimiento eléctrico

2. Arquitectura de control y respuesta del motor

El ATV310HD15N4E proporciona un control de motor configurable para aplicaciones de maquinaria comunes.

• Modos de control: Control vectorial de flujo sin sensor y control cuadrático de tensión/frecuencia.
• Rango de velocidad: 1:20, sujeto a las características del motor y las condiciones de funcionamiento.
• Sobrepar transitorio: 170–200% del par nominal del motor, dependiendo de la potencia del variador y del tipo de motor.
• Par de frenado: Hasta el 150% con una resistencia de frenado adecuada en condiciones especificadas de alta inercia.
• Frenado sin resistencia: Hasta el 70% del par nominal del motor, sujeto a las condiciones de funcionamiento.
• Aceleración y deceleración: Rampas lineales ajustables de 0 a 999,9 segundos.
• Frenado en reposo: Frenado por inyección de CC, con una duración especificada inferior a 30 segundos.
• Compensación de deslizamiento del motor: Preajustada de fábrica y ajustable.

El control vectorial de flujo sin sensor puede mejorar la respuesta del par durante los cambios de carga. El control cuadrático V/f se adapta a aplicaciones que requieren velocidad variable y menor par a velocidades reducidas.

3. Entradas de comando, retroalimentación e integración Modbus

El variador admite lectura y escritura de registros de retención Modbus. Las funciones admitidas incluyen FC03, FC06, FC16, FC23 y FC43, sujeto a la implementación del registro y protocolo del dispositivo. Los ingenieros pueden conectar el variador a un PLC o HMI compatible. Pueden intercambiar comandos admitidos, referencias de funcionamiento y datos de estado a través del mapa de registros documentado.

4. Funciones de protección y flujo de trabajo de diagnóstico

El variador incluye varias funciones de protección eléctrica y térmica.

• Monitoreo de alimentación: Detecta condiciones de sobretensión y subtensión de línea.
• Protección contra pérdida de fase: Proporciona protección contra la pérdida de fase en la entrada trifásica.
• Protección contra fallas de salida: Protege contra cortocircuitos entre las fases del motor y sobrecorriente entre las fases de salida y tierra.
• Protección térmica: Monitorea el sobrecalentamiento del variador y calcula la carga térmica del motor mediante una estimación continua de I²t.
• Monitoreo del circuito del motor: Admite la investigación de fallas cuando el cableado del motor o las condiciones de funcionamiento provocan disparos.

Secuencia práctica de solución de problemas

1. Anote el código de falla mostrado antes de reiniciar el variador.
2. Mida el voltaje de línea entrante a través de las tres fases.
3. Inspeccione los terminales del motor, el aislamiento del cable y las conexiones de tierra de protección.
4. Compare la corriente de la placa de características del motor con los parámetros configurados.
5. Verifique el ventilador de refrigeración, el espacio de ventilación y la temperatura del gabinete.
6. Revise el tiempo de aceleración y la inercia de la carga si el variador se dispara durante el arranque.
7. Verifique el direccionamiento Modbus, la tasa de baudios, la configuración RTU y el cableado RS-485 cuando falle la comunicación.

Ejemplo de campo: Un variador de cinta transportadora se dispara durante la aceleración después de que un producto más pesado entra en la línea. El ingeniero verifica el historial de fallas, la corriente del motor, el tiempo de rampa y la carga mecánica. Una rampa de aceleración más larga puede reducir el estrés de arranque si la aplicación lo permite. Los disparos repetidos por sobrecorriente requieren una mayor investigación antes de continuar la operación. La información de diagnóstico depende del variador configurado y de los registros de comunicación disponibles. Consulte el manual de programación del fabricante para obtener los códigos de falla exactos y los parámetros de monitoreo.

5. Equipos compatibles y aplicaciones típicas

El ATV310HD15N4E está diseñado para motores asíncronos trifásicos adecuados. Los ingenieros deben verificar la corriente del motor, el voltaje nominal, el ciclo de trabajo y el par de arranque requerido antes de la selección.

• Cintas transportadoras: Ajusta la velocidad de la cinta y admite una aceleración controlada para la manipulación de materiales.
• Mezcladores industriales: Regula la velocidad del motor para procesos de mezcla con los requisitos de par adecuados.
• Bombas: Controla el flujo ajustando la velocidad del motor en sistemas de bombeo compatibles.
• Ventiladores de ventilación: Proporciona control de velocidad variable para el movimiento de aire industrial.
• Máquinas de embalaje: Controla rodillos, alimentadores y accionamientos auxiliares compatibles.
• Equipos de manipulación de materiales: Admite el ajuste de velocidad en máquinas de transferencia y procesamiento seleccionadas.

Lista de verificación de compatibilidad de equipos - Alimentación CA trifásica dentro del rango de voltaje especificado. - Motor asíncrono trifásico compatible con la capacidad de salida del variador. - Corriente nominal del motor dentro de la capacidad de salida continua del variador. - PLC, HMI o controlador supervisor con una interfaz Modbus RTU compatible, cuando sea necesario. - Medidas EMC adecuadas para el entorno de instalación. - Equipos de frenado apropiados cuando la carga requiera un par de frenado adicional. Este modelo no incluye un filtro EMC. Puede ser necesario un filtro externo u otra mitigación para cumplir con los requisitos de emisiones del sitio. Confirme el diseño de la instalación antes de realizar el pedido.

6. Notas de instalación y puesta en marcha

• Montaje: Instale verticalmente dentro de ±10° de la posición especificada.
• Terminales de potencia: L1, L2, L3, PA/+, PB, U, V y W.
• Capacidad del terminal: 10 mm², según se especifica.
• Par de apriete del terminal: 2,2–2,4 N·m.
• Aislamiento: Existe aislamiento eléctrico entre los circuitos de potencia y control, según se especifica.
• Puesta en marcha: Introduzca los datos de la placa de características del motor y verifique la fuente de comando antes de ponerlo en marcha.
• Comprobación de rotación: Confirme la rotación del motor a baja velocidad antes de la producción normal.

Desconecte todas las fuentes de energía y siga el tiempo de descarga requerido antes de abrir el variador. El personal calificado debe realizar la instalación y puesta en marcha bajo los procedimientos de seguridad eléctrica aplicables.

7. Consideraciones de mantenimiento y operación

El mantenimiento rutinario ayuda a preservar la fiabilidad del variador y simplifica el diagnóstico de fallas.

• Inspeccione el ventilador integrado y los conductos de aire en busca de acumulación de polvo.
• Compruebe el apriete de los terminales durante el mantenimiento programado, siguiendo los procedimientos de aislamiento seguro.
• Revise el historial de fallas después de paradas inesperadas.
• Monitoree la corriente del motor y la temperatura del gabinete durante ciclos operativos exigentes.
• Inspeccione el enrutamiento de cables y la conexión a tierra cuando ocurran problemas de comunicación o EMC.
• Realice una copia de seguridad de los parámetros del variador antes de reemplazar la unidad o cambiar su configuración.

Las especificaciones suministradas no indican la temperatura ambiente de funcionamiento, el rango de humedad, el grado de protección de ingreso ni los límites de vibración. Verifique estos valores en la documentación aplicable de Schneider Electric antes de la instalación.

8. Guía de selección: ¿Es este el variador correcto?

Antes de comprar el ATV310HD15N4E, confirme los siguientes puntos.

1. Potencia del motor: Compruebe si el motor requiere 15 kW o 20 hp al voltaje de funcionamiento previsto.
2. Demanda de corriente: Confirme que la corriente nominal del motor se adapta a la capacidad de salida continua de 33 A del variador.
3. Voltaje de alimentación: Verifique el voltaje de entrada trifásico real en el sitio de instalación.
4. Perfil de carga: Evalúe el par de arranque, el tiempo de aceleración, la inercia y los ciclos frecuentes de arranque-parada.
5. Requisitos EMC: Determine si la instalación requiere un filtro EMC externo.
6. Comunicación: Compruebe el mapa de registros del PLC, la configuración Modbus y los puntos de monitoreo requeridos.
7. Necesidades de frenado: Confirme si la aplicación requiere una resistencia de frenado u otra solución de frenado.

No seleccione un variador basándose únicamente en la potencia del motor. El voltaje, la corriente, el ciclo de sobrecarga, las condiciones ambientales y la dinámica de la máquina también afectan la idoneidad.

9. Perspectiva de Global PLC Spare HUB

Para un variador de 15 kW, la comprobación de selección más útil es la corriente nominal del motor. Dos motores con la misma potencia pueden tener diferentes requisitos de corriente debido a la eficiencia, el factor de potencia y el voltaje nominal. Considere un motor de cinta transportadora con una corriente de placa cercana a 30 A. La salida continua de 33 A declarada del variador puede adaptarse a esta carga, sujeto a las reglas de reducción de potencia del fabricante y al ciclo de trabajo de la máquina. Un motor que requiera más de 33 A necesita una evaluación de dimensionamiento diferente. Para equipos de alta inercia, evalúe la energía de parada antes de especificar una resistencia de frenado. El par de frenado declarado del variador no reemplaza un cálculo de selección de resistencia. Los ingenieros deben evaluar el tiempo de deceleración, la inercia de la carga, la frecuencia de frenado y los límites de la resistencia. Para la integración con PLC, confirme el mapa de registros Modbus antes de la puesta en marcha. Los ajustes correctos de tasa de baudios y dirección no pueden compensar una asignación de registro incorrecta. Pruebe las funciones de inicio, parada, referencia y estado de falla individualmente antes de entregar la máquina a producción.

10. Embalaje, garantía y envío

• Marca: Schneider Electric
• Serie: Easy Altivar 310
• Modelo: ATV310HD15N4E
• Embalaje: Embalaje de fábrica, sujeto a confirmación del pedido.
• Garantía: 12 meses, sujeto a los términos de garantía confirmados por el vendedor.
• Transportistas: FedEx, UPS y DHL.
• Objetivo de despacho: 24–48 horas después de la confirmación del pedido, sujeto a stock y verificación de pago.

Comuníquese con Global PLC Spare HUB para confirmar la disponibilidad, el precio final, las opciones de entrega y los detalles del producto antes de realizar el pedido.

Preguntas frecuentes

1. ¿Puede este variador mantener una velocidad constante del motor cuando cambia la carga de la cinta transportadora? El variador puede ajustar la frecuencia del motor y utilizar un control vectorial de flujo sin sensor para mejorar la respuesta del par. La regulación de velocidad real depende de los datos del motor, los cambios de carga, el ajuste y las condiciones de funcionamiento. Pruebe el sistema bajo su rango de carga esperado.
2. ¿Cómo debo evaluar si la frecuencia de conmutación de 4 kHz es adecuada? Comience con los ajustes recomendados por el fabricante. Las frecuencias de conmutación más altas pueden reducir el ruido audible del motor, pero pueden aumentar las pérdidas del variador. Evalúe la longitud del cable del motor, las condiciones térmicas, los requisitos acústicos y cualquier instrucción de reducción de potencia aplicable antes de cambiar el ajuste.
3. ¿Qué debo considerar al instalar el variador en un gabinete de control polvoriento? Verifique los grados de protección ambiental del variador y la protección del gabinete requerida. Proporcione una ventilación adecuada y evite que el polvo conductor entre en la unidad. El ventilador integrado necesita un flujo de aire despejado para eliminar el calor de manera efectiva.
4. ¿Puedo reemplazar un VFD existente con este modelo sin cambiar la lógica del PLC? No automáticamente. Compare los terminales de control, las asignaciones de comandos, los registros Modbus, los ajustes de comunicación y la lógica de manejo de fallas. Actualice y pruebe el programa del PLC si el reemplazo utiliza diferentes direcciones de registro o comportamiento de control.
5. ¿Qué detalles ayudan a un proveedor a recomendar el variador de reemplazo correcto? Proporcione el modelo del variador existente, una foto de la placa de características del motor, el voltaje de alimentación, la corriente del motor, el tipo de carga, los requisitos de frenado y el protocolo de comunicación. Identifique también si la instalación requiere un filtro EMC. Estos detalles ayudan a reducir los errores de dimensionamiento y los retrasos en la puesta en marcha.
