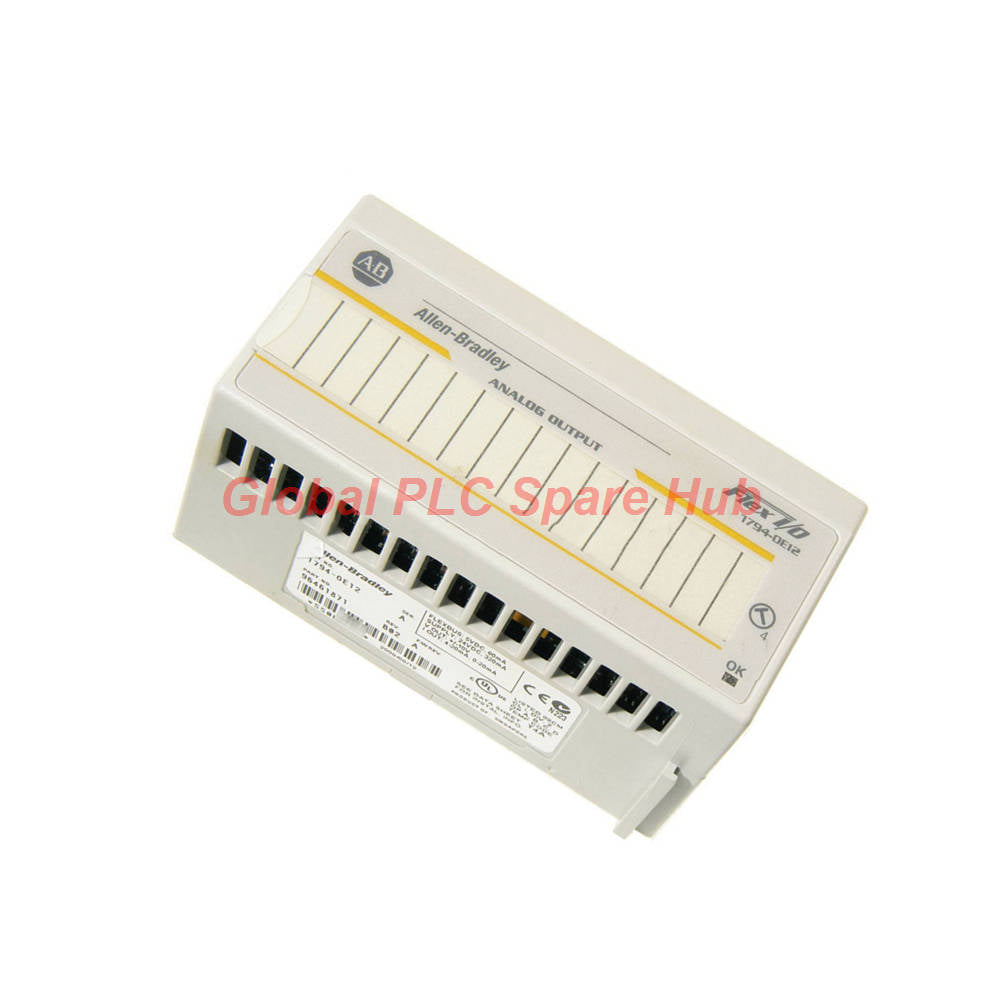

Módulo de salida analógica de 12 canales Flex I/O Allen-Bradley 1794-OE12

Manufacturer: Allen-Bradley
Product No.: 1794-OE12
Condition： En stock
Product Type: Módulo de salida analógica
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción general de ingeniería y arquitectura del sistema

El 1794-OE12 es un módulo de salida analógica de alta densidad diseñado por Rockwell Automation para la Serie Flex I/O. Diseñado para conectar controladores digitales con instrumentación de campo de precisión, este módulo proporciona doce canales de salida de un solo extremo no aislados, capaces de manejar señales de control de voltaje y corriente en procesos industriales exigentes.

Especificaciones técnicas y matriz operativa

Parámetro principal	Métrica y especificación de ingeniería
Fabricante / Marca	Rockwell Automation / Allen-Bradley
Número de catálogo	1794-OE12
Familia de productos	Módulo de salida analógica de alta densidad Flex I/O
Canales de salida	12 canales de un solo extremo, no aislados
Tipos de señal configurables	0 a 20 mA, 4 a 20 mA, y ±10V CC
Conversión digital a analógica	Resolución de 16 bits en formato de complemento a 2, justificado a la izquierda
Resolución de conversión	Voltaje: 320 μV/cnt \| Corriente: 0.641 μA/cnt
Límites de carga de salida	Carga de corriente: 0 a 750 Ω @ 24V CC \| Carga de voltaje: 3 mA máx.
Precisión y deriva absolutas	0.1% a escala completa @ 25°C; Deriva: 0.004% a escala completa/°C
Disipación de energía y térmica	Disipación de energía máxima de 7.68W @ 24V CC; disipación térmica de 26.2 BTU/hr
Consumo de corriente FlexBus	80 mA @ alimentación de backplane de 5V CC
Dimensiones físicas de la carcasa	94.0 mm x 94.0 x 53.3 mm (3.7 in x 3.7 in x 2.1 in)

Parámetros ambientales de funcionamiento

Umbrales térmicos: Rango de temperatura de funcionamiento de -20°C a 60°C (-4°F a 140°F); rango de almacenamiento de -40°C a 85°C.
Parámetros de humedad: Tolerancia de humedad relativa del 5% al 95% sin condensación.
Límites de choque y vibración: Probado para choque operativo de 30g (50g no operativo) y vibración de 5g en un rango de 10 a 500 Hz.
Voltaje de aislamiento: Clasificación de aislamiento básico continuo de 50V, probado a 850V CC durante 60 segundos entre la alimentación del usuario y el backplane del sistema.

Compatibilidad con equipos objetivo

PACs ControlLogix y CompactLogix: Actúa como un nodo de salida analógica distribuida a través de adaptadores de red Flex I/O compatibles.
Bases de terminales modulares: Requiere instalación física en bases de terminales especializadas con la posición de interruptor de llave 4, específicamente 1794-TB3G o 1794-TB3GS.
Actuadores y válvulas industriales: Se interconecta directamente con válvulas de posicionamiento electrohidráulicas, variadores de frecuencia y registradores gráficos.
Adaptadores de red de múltiples proveedores: Compatible con nodos adaptadores de comunicación que incluyen EtherNet/IP, ControlNet y Profibus.

Aplicaciones de control industrial y capacidades de diagnóstico

El 1794-OE12 ofrece lazos de control analógico de alta precisión en entornos complejos de automatización de procesos continuos:

Modulación de flujo y presión de procesos: Envía señales precisas de 4-20mA para controlar válvulas de lazo y bombas dosificadoras de inyección de productos químicos.
Generación de referencia de velocidad: Emite comandos de ±10V CC para regular las velocidades de los variadores de motor industriales y los tensores de bobinado.
Diagnóstico de grupo integrado: Los indicadores de estado de alimentación y estado verdes/rojos integrados proporcionan comprobaciones en tiempo real del estado del hardware y supervisión del estado del lazo.
Mantenimiento de calibración cero: Cuenta con circuitos calibrados de fábrica que eliminan los ajustes manuales del potenciómetro durante el servicio de rutina.

La opinión de Global PLC Spare HUB

Desde el punto de vista de la integración de sistemas, la implementación del 1794-OE12 requiere una cuidadosa consideración de la presupuestación de energía y la selección de la base de terminales. A diferencia de las tarjetas digitales estándar, este módulo de alta densidad consume hasta 320 mA de la fuente de alimentación externa de 24 V CC a plena carga y requiere una terminación de blindaje conectada a tierra a través de las bases 1794-TB3G o 1794-TB3GS para suprimir la interferencia electromagnética (EMI) en entornos de planta ruidosos. Tenga en cuenta que los canales se configuran por defecto en 0 mA hasta que el controlador maestro escribe completamente los parámetros de configuración.

Logística, cumplimiento y garantía de calidad

Estado de la condición: Inventario 100% nuevo y original sellado de fábrica.
Plazo de entrega de envío: Procesamiento y envío de pedidos garantizados dentro de 24 a 48 horas.
Logística exprés global: Tránsito aéreo seguro a nivel mundial entregado a través de FedEx, UPS o DHL con seguimiento de principio a fin.
Garantía: Totalmente protegido por una garantía completa de 12 meses contra defectos de fábrica.

Preguntas frecuentes (FAQ)

P1: ¿Por qué los canales de salida se configuran por defecto en 0 mA al encender el módulo inicialmente?

R: El 1794-OE12 está diseñado con un estado de seguridad predeterminado que mantiene las salidas en 0 mA hasta que el controlador anfitrión descarga y ejecuta correctamente el perfil de configuración definido por el usuario.

P2: ¿Puedo mezclar tipos de señales de salida de voltaje y corriente en los doce canales disponibles?

R: Sí. Cada canal se puede configurar de forma independiente por software para salidas de corriente de 0-20mA, 4-20mA o salidas de voltaje de ±10V CC a través de su software de programación.

P3: ¿Qué hace que las bases de terminales 1794-TB3G y 1794-TB3GS sean obligatorias para este módulo?

R: Estas bases de terminales específicas incorporan terminales de conexión a tierra dedicados y circuitos diseñados para manejar el blindaje de señales analógicas, evitando bucles de tierra e interferencias de ruido eléctrico.

P4: ¿Cómo manejo la calibración durante los ciclos de mantenimiento de rutina de la planta?

R: El módulo utiliza convertidores digital-analógicos calibrados de fábrica con una precisión absoluta del 0.1%, eliminando la necesidad de procedimientos de calibración física o ajustes manuales de hardware.

P5: ¿Qué guía debo seguir al conectar cargas a los canales de salida de voltaje?

R: Asegúrese de que la impedancia externa o la carga de corriente conectada a cualquier canal de salida de voltaje no exceda el límite máximo especificado de 3 mA para evitar la saturación de la salida o los disparos por falla térmica.
