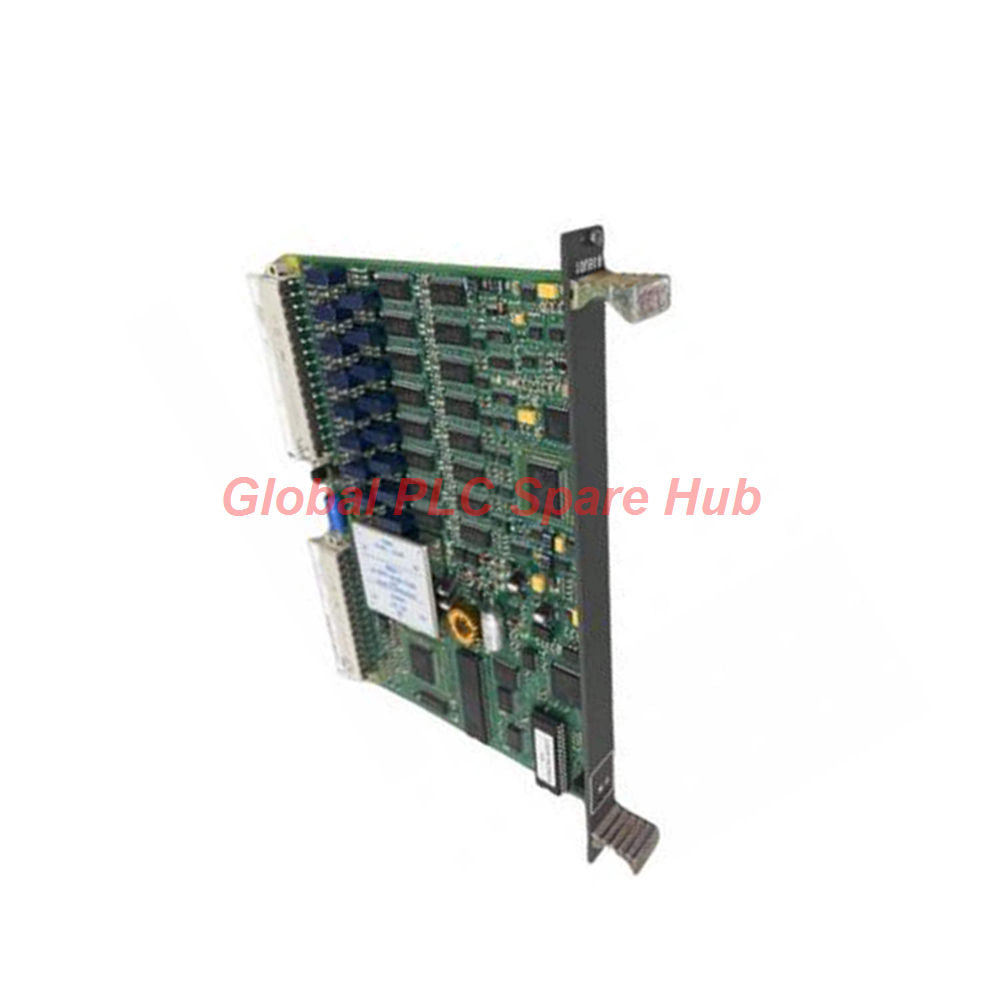

ABB GJR2391500R1210 81EU01 Módulo de entrada universal Procontic CS31

Introducción del Producto

El GJR2391500R1210 81EU01 de ABB sirve como un módulo de entrada universal de alta densidad para sistemas de automatización industrial.

Este componente se interconecta directamente con la red de bus de campo Procontic CS31 de ABB para una transmisión de datos fiable.

Procesa señales discretas y variables analógicas simultáneamente en una única huella de hardware.

Los ingenieros seleccionan este módulo para consolidar el cableado de campo diverso en un nodo fiable.

La unidad optimiza el espacio del gabinete gracias a su formato delgado de 20 mm.

Ofrece un acondicionamiento de señal preciso para aplicaciones de monitoreo crítico.

El diseño robusto asegura un funcionamiento estable en entornos de fabricación adversos.

Especificaciones Técnicas

• Marca: ABB
• Número de Modelo: GJR2391500R1210
• Tipo de Módulo: Módulo de Entrada Universal 81EU01
• Serie del Sistema: Procontic CS31
• Número de Canales: 16 canales de entrada independientes
• Configuraciones de Canal: Configurable para transmisores Binarios (DX) y Analógicos (AX)
• Rango de Medición: Señales industriales estándar de 0-20mA, 4-20mA y 0-10V
• Resolución: Conversión analógica a digital de 12 bits para una adquisición de datos precisa
• Error de Linealidad: Menos del 0,1% del rango de medición a escala completa
• Respuesta de Frecuencia: Filtrado de hardware de 50 Hz para supresión de ruido de alta frecuencia
• Sensibilidad de Entrada: Umbrales de detección de alta resolución para señales de sensores de bajo voltaje
• Rango de Temperatura: 0°C a +55°C durante ciclos operativos continuos
• Tolerancia Ambiental: Humedad relativa de hasta 95% en atmósfera no condensante
• Resistencia a Interferencias: El aislamiento galvánico integrado protege los circuitos de procesamiento internos
• Dimensiones: 261 mm de Alto x 20 mm de Ancho x 198 mm de Profundidad
• Peso Neto: 0,5 kg de asignación de masa por módulo

Compatibilidad de Hardware y Adaptación de Equipos

El módulo 81EU01 se interconecta de forma nativa con unidades de procesamiento central que utilizan el protocolo de bus CS31.

Se adapta perfectamente a los subracks estándar diseñados para los sistemas de control ABB Procontic T200.

Este hardware se integra perfectamente con los siguientes tipos de equipos:

• Estaciones maestras y unidades de telemetría remota ABB Procontic CS31
• Calderas de vapor industriales y paneles de distribución de energía térmica
• Sistemas de control de tratamiento de agua multipump y estaciones de filtración
• Maquinaria de procesamiento continuo que requiere telemetría de señal mixta
• Sistemas de automatización de fábrica que optimizan el gabinete de control

Capacidades de Diagnóstico y Estado

El GJR2391500R1210 cuenta con indicadores LED integrados para un rápido aislamiento de fallas.

Los operadores del sistema visualizan el estado del canal en tiempo real directamente en el panel frontal del hardware.

Las capacidades de diagnóstico incluyen:

• Monitoreo continuo del estado de la comunicación del bus de campo Procontic CS31
• LEDs de canal individuales que indican estados lógicos binarios
• Detección de errores a nivel de módulo para fallas internas de hardware
• Detección de circuito abierto para lazos analógicos configurados para señales de 4-20mA
• Reporte de cortocircuitos a través de registros de diagnóstico del PLC central

Guía de Instalación y Cableado

• Apague todas las fuentes de alimentación principales antes de montar el módulo de hardware.
• Alinee la tarjeta del módulo con los rieles guía del chasis designados.
• Deslice la unidad firmemente en el conector del backplane hasta que encaje completamente.
• Fije los tornillos de la placa frontal para evitar la pérdida de señal inducida por vibraciones.
• Conecte el cableado de campo al bloque de terminales utilizando cables de par trenzado blindado.
• Conecte a tierra los blindajes de los cables en el punto de entrada del gabinete para eliminar el ruido eléctrico.

Beneficios de Puesta en Servicio y Mantenimiento

• El diseño de canal universal simplifica las estrategias de gestión de repuestos.
• Los puntos de prueba del panel frontal permiten la comprobación con multímetro sin desconectar los cables de señal.
• Los bloques de terminales extraíbles permiten un rápido intercambio de módulos durante los períodos de mantenimiento.
• La configuración de software a través del PLC maestro elimina la configuración manual de puentes.
• Los diagnósticos integrados reducen los tiempos de resolución de problemas de horas a minutos.

Envío, Embalaje y Garantía

• Métodos de Envío: Entrega urgente a través de las redes de FedEx, UPS y DHL
• Plazo de Envío: Los pedidos se envían dentro de las 24 a 48 horas siguientes a la confirmación del pedido
• Servicios de Seguimiento: Se proporciona documentación de seguimiento completa puerta a puerta al instante
• Embalaje Estándar: Bolsas con protección antiestática encerradas en cajas exteriores de alta resistencia
• Contenido del Paquete: Un módulo 81EU01 y un certificado de inspección verificado de fábrica
• Período de Garantía: Cobertura de garantía integral de 12 meses contra defectos funcionales

Escenarios Típicos de Aplicación

• Generación de Energía: Monitorea las temperaturas de los cojinetes y las posiciones de las válvulas en sistemas de turbinas.
• Gestión del Agua: Rastrea los datos del caudalímetro y los interruptores de nivel del tanque simultáneamente.
• Procesamiento Químico: Gestiona las alimentaciones de los transmisores de presión y las entradas del lazo de parada de emergencia.
• Manipulación de Materiales: Integra matrices de sensores de proximidad en líneas transportadoras extensas.

La Perspectiva de Global PLC Spare HUB

Desde una perspectiva de ingeniería, el 81EU01 de ABB sigue siendo un componente fundamental para mantener las instalaciones automatizadas.

Su capacidad de señal mixta resuelve un problema común al manejar entradas analógicas y digitales en una sola tarjeta.

Esta flexibilidad elimina la necesidad de adquirir módulos de entrada separados y especializados.

El protocolo Procontic CS31 proporciona actualizaciones de E/S altamente determinísticas para procesos críticos en el tiempo.

La selección de componentes robustos extiende la vida útil operativa de los paneles de control existentes.

Invertir en estos módulos fiables protege su equipo de capital de fallos de comunicación inesperados.

Guía de Adquisición y Selección

• Verifique que su controlador maestro sea compatible con la configuración del protocolo de bus de campo Procontic CS31.
• Calcule el consumo total de corriente para asegurar que su fuente de alimentación soporte la carga.
• Verifique las dimensiones de su subrack existente con la especificación de ancho del módulo de 20 mm.
• Confirme que sus tipos de señal coinciden con los límites de voltaje/corriente binarios o analógicos.
• Revise nuestros términos de garantía de 12 meses para una tranquilidad a largo plazo del proyecto.

Preguntas Frecuentes (FAQ)

¿Puedo mezclar señales analógicas y binarias en el mismo módulo?

Sí, los 16 canales permiten la configuración independiente para ambos tipos de transmisores.

¿Qué sucede si un canal experimenta una falla por sobrecorriente?

El aislamiento galvánico interno protege los canales restantes de daños eléctricos.

¿Este módulo requiere calibración externa antes de su implementación?

No, la fábrica calibra los convertidores analógico-digitales internos antes del envío.

¿Cómo configuro los tipos de canal en este hardware?

Usted define los parámetros de entrada a través del entorno de software de programación del PLC maestro.

¿Qué tipo de cable recomienda para señales analógicas?

Recomendamos cableado de par trenzado blindado para asegurar un alto rendimiento de inmunidad al ruido.
