Módulo E/S analógicas AAI841-H00/K4A00 Yokogawa | HART de 8 canales

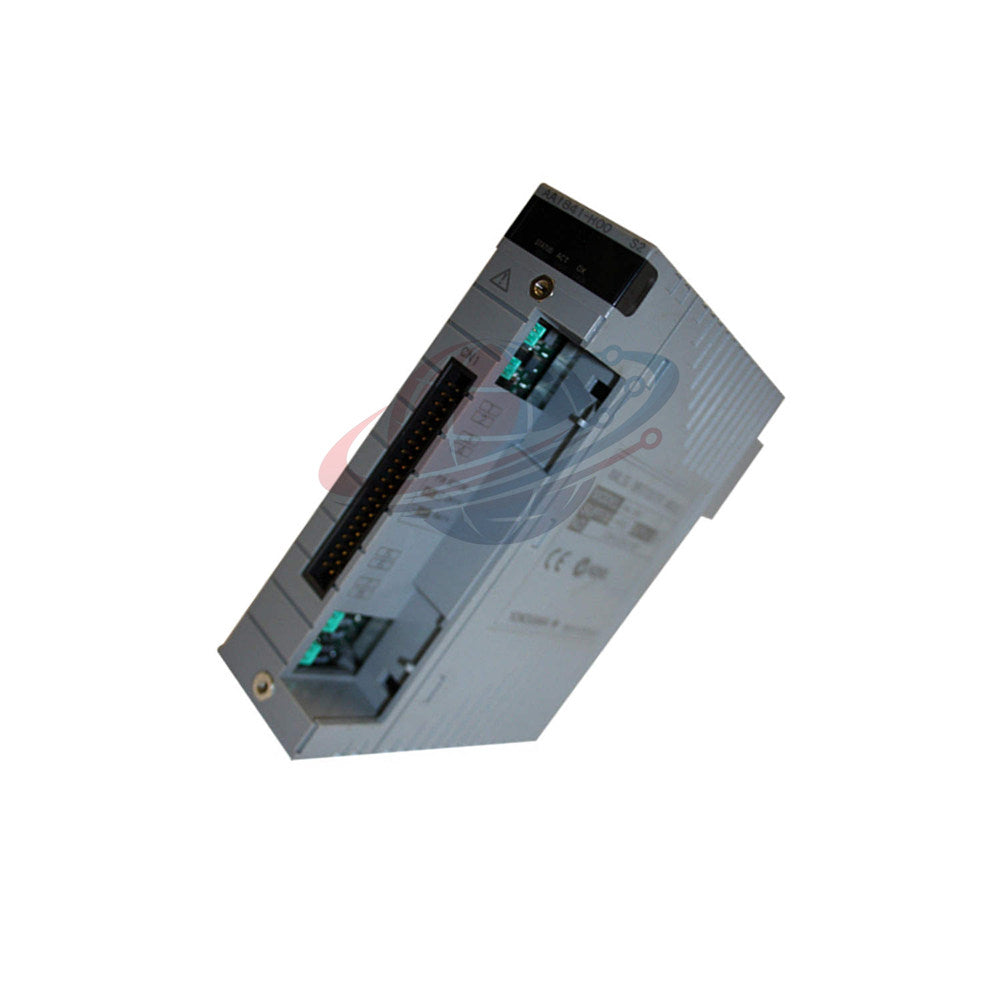

Módulo de E/S Analógicas Yokogawa AAI841-H00/K4A00

AAI841-H00/K4A00 ofrece procesamiento de señal analógica de alta velocidad para sistemas de automatización industrial distribuidos.

El módulo soporta el manejo simultáneo de entrada y salida de señales de 4-20 mA.

La Serie Yokogawa AAI841 integra comunicación HART con arquitectura multiloop compacta.

La plataforma mejora la eficiencia del monitoreo de procesos en entornos DCS.

Su estructura no aislada soporta una transmisión analógica estable a través de múltiples bucles de proceso.

La arquitectura del módulo es adecuada para aplicaciones de control de procesos de alta densidad que requieren un manejo de señal confiable.

Características Operativas Principales

• Soporta 8 entradas analógicas y 8 salidas analógicas simultáneamente.
• La comunicación HART mejora la integración de transmisores inteligentes.
• La capacidad de configuración de redundancia dual aumenta la disponibilidad del sistema.
• La rápida actualización de la señal mejora la capacidad de respuesta del control de procesos.
• El cableado flexible del transmisor soporta dispositivos de 2 y 4 hilos.
• La arquitectura compacta optimiza el espacio de instalación en el gabinete.
• La precisión analógica estable mejora la consistencia del proceso.
• La interfaz de cable KS mejora la flexibilidad de instalación.

Perfil de Especificación Técnica

• Marca: Yokogawa
• Modelo: AAI841-H00/K4A00
• Tipo de Producto: Módulo de E/S Analógicas
• Estructura de E/S: Entrada de 8 canales / Salida de 8 canales
• Tipo de Señal: Entrada y salida de 4-20 mA
• Tipo de Aislamiento: No aislado
• Corriente de Entrada Admisible: 25 mA
• Resistencia de Entrada: 400 Ω a 1000 Ω durante la operación
• Resistencia de Apagado: Mínimo 500 kΩ
• Rango de Resistencia de Carga: 0 a 750 Ω
• Detección de Circuito Abierto: Menos de 0.65 mA
• Precisión de Entrada: ±16 μA
• Precisión de Salida: ±48 μA
• Periodo de Actualización de Datos: 10 ms
• Tiempo de Respuesta de Entrada: 100 ms
• Tiempo de Respuesta de Salida: 40 ms
• Suministro del Transmisor: 14.8 V a 26.4 V
• Deriva por Temperatura: ±0.1% por 10°C
• Consumo Máximo de Corriente: 310 mA a 5 V DC
• Consumo Máximo de Corriente: 500 mA a 24 V DC
• Protocolo de Comunicación: HART
• Conexiones Externas: Terminal de abrazadera de presión, cable KS, cable conector MIL
• Peso: Aprox. 0.3 kg

Desglose de la Configuración

• AAI841
  • Plataforma del módulo de E/S analógicas
  • Arquitectura de entrada y salida de 4-20 mA
  • Configuración de entrada de 8 canales y salida de 8 canales
  • Estructura de señal no aislada
• -H
  • Soporte integrado para comunicación digital HART
  • Soporta conectividad inteligente de transmisores de campo
• 00
  • Sin especificación de protección contra explosiones
  • Configuración industrial estándar
• /K4A00
  • Incluye adaptador de interfaz de cable KS
  • Modelo de adaptador: ATK4A-00
  • Soporta integración flexible de cables de señal

Integración de Equipos Compatibles

• Sistemas de control distribuido Yokogawa CENTUM
• Gabinetes de automatización de procesos industriales
• Sistemas de transmisores habilitados para HART
• Bucles de monitoreo de flujo, presión y temperatura
• Estaciones de control de procesos analógicos
• Sistemas de gestión de procesos de refinería
• Arquitecturas de instrumentación a nivel de planta

Aplicaciones Industriales Recomendadas

• Automatización de procesos petroquímicos
• Sistemas de instrumentación para generación de energía
• Control de señales analógicas en plantas químicas
• Plataformas de monitoreo de servicios industriales
• Sistemas de producción de petróleo y gas
• Instalaciones de fabricación de procesos continuos
• Aplicaciones de control multiloop distribuidas

Capacidad de Diagnóstico y Comunicación

• El protocolo HART mejora la visibilidad de la comunicación de los dispositivos de campo.
• La detección de circuito abierto simplifica el diagnóstico de mantenimiento.
• Las rápidas actualizaciones de datos mejoran la velocidad de reacción del proceso.
• El rendimiento analógico estable reduce los riesgos de desviación de la medición.
• La configuración flexible del transmisor soporta múltiples tipos de dispositivos de campo.
• El manejo compacto de la señal mejora la eficiencia del gabinete de control.

Análisis de Global PLC Spare HUB

El Yokogawa AAI841-H00/K4A00 funciona eficazmente en entornos de procesos analógicos de alta densidad.

El módulo es adecuado para aplicaciones DCS que requieren gestión simultánea de entradas y salidas.

Los ingenieros valoran la comunicación HART integrada para diagnósticos avanzados de transmisores.

El ciclo de actualización rápido mejora la calidad de respuesta en sistemas de procesos dinámicos.

Su arquitectura compacta soporta un uso eficiente del espacio en el gabinete.

El módulo se integra de forma fiable en las infraestructuras de automatización de procesos de Yokogawa.

Recomendaciones de Instalación de Ingeniería

• Verifique la resistencia de carga analógica antes de los procedimientos de puesta en marcha.
• Utilice conjuntos de cables KS compatibles para una comunicación estable.
• Mantenga una conexión a tierra adecuada para instalaciones sensibles al ruido.
• Configure correctamente el cableado del transmisor para dispositivos de 2 o 4 hilos.
• Inspeccione la integridad del terminal durante los ciclos de mantenimiento preventivo.

Envío y Soporte de Garantía

• Envío rápido de pedidos en 24-48 horas.
• Entrega a nivel mundial disponible a través de FedEx, UPS y DHL.
• El embalaje protector de exportación mejora la seguridad del transporte.
• El manejo industrial soporta proyectos de automatización global.
• Servicio de garantía de 12 meses incluido.
• Soporte técnico disponible para asistencia en la integración.

Preguntas Frecuentes Profesionales

¿Por qué es importante la comunicación HART en los sistemas de automatización de procesos?

La comunicación HART mejora el acceso a los diagnósticos del transmisor y a los datos de configuración.

También mejora la visibilidad del mantenimiento en las redes de instrumentación de procesos.

¿Cómo deben los ingenieros seleccionar módulos analógicos no aislados?

Revise la estrategia de conexión a tierra y la arquitectura de la señal antes de la implementación.

Los diseños no aislados son adecuados para entornos de procesos multiloop compactos de manera efectiva.

¿Qué aplicaciones se benefician del rendimiento de actualización analógica rápida?

Los sistemas dinámicos de control de flujo y presión requieren una capacidad de actualización de señal rápida.

Las actualizaciones rápidas mejoran la estabilidad general de la respuesta del proceso.

¿Qué factores influyen en la estabilidad de la salida analógica en entornos industriales?

El enrutamiento adecuado de los cables y la conexión a tierra mejoran significativamente la consistencia de la señal.

Las condiciones estables de la fuente de alimentación también reducen los riesgos de fluctuación analógica.

¿Qué deben confirmar los usuarios antes de integrar las interfaces de cable KS?

Verifique cuidadosamente la compatibilidad del conector y el diseño del cableado del gabinete.

La selección correcta de la interfaz mejora la eficiencia de la instalación y el acceso para el mantenimiento.

Recomendaciones de Selección

• Elija el AAI841-H00/K4A00 para sistemas de procesos analógicos habilitados para HART.
• Seleccione este módulo para aplicaciones de procesos DCS multiloop.
• Utilice arquitecturas de actualización rápida en entornos de control dinámicos.
• Elija configuraciones de cable KS para una integración flexible en el gabinete.
• Verifique los requisitos de cableado del transmisor antes de la puesta en marcha.
• Confirme la compatibilidad de la carga analógica durante el diseño del sistema.
