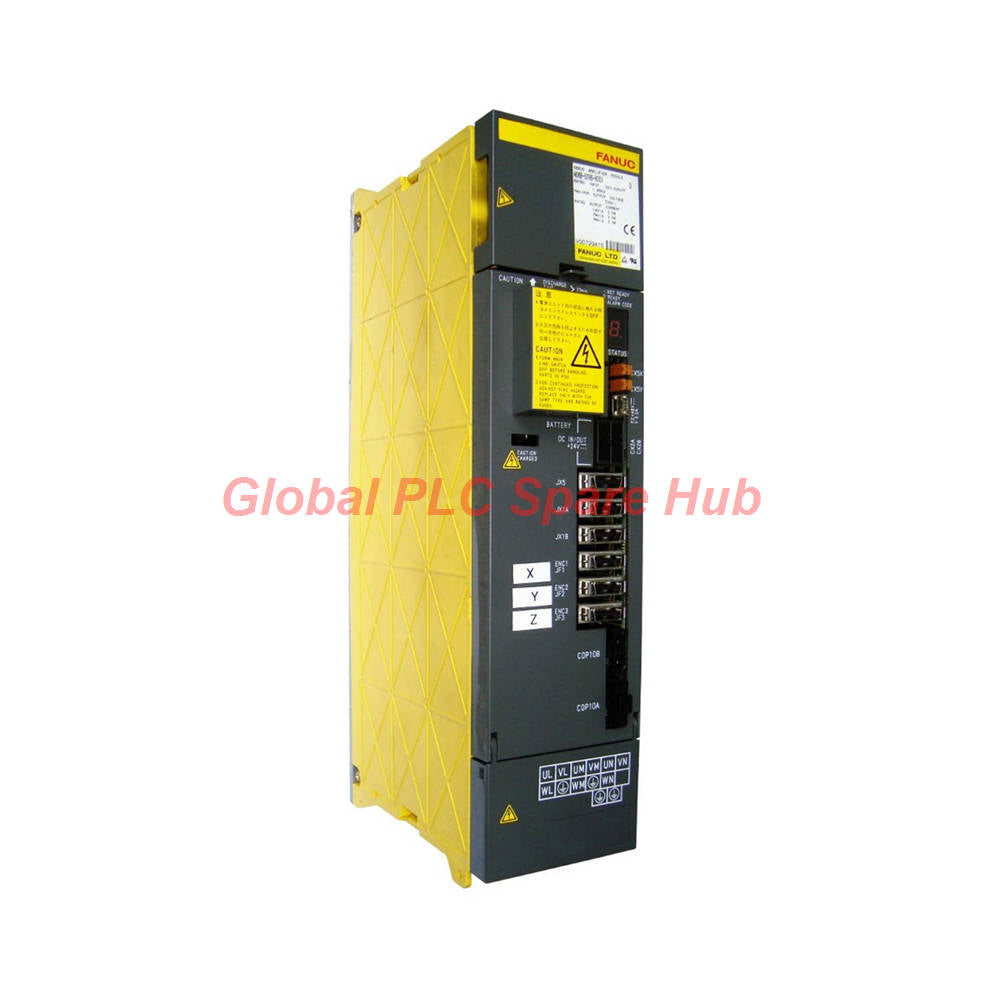

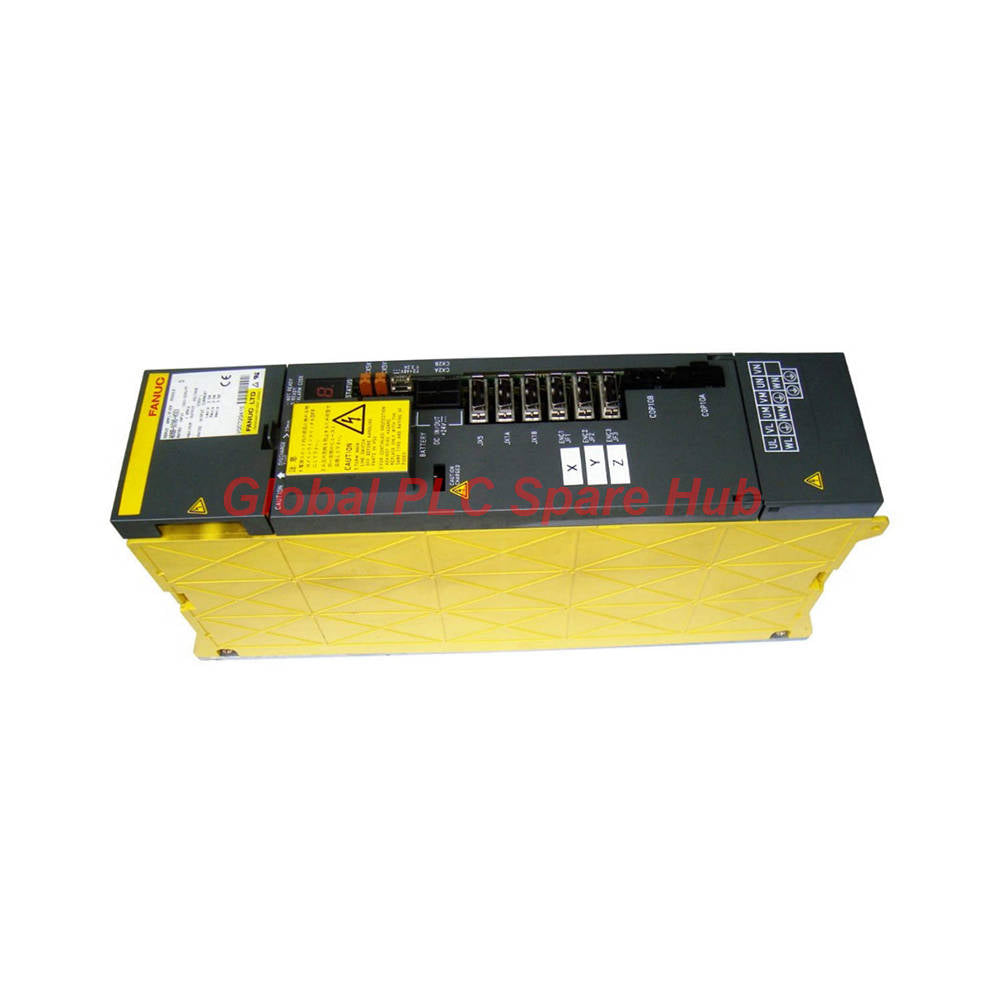

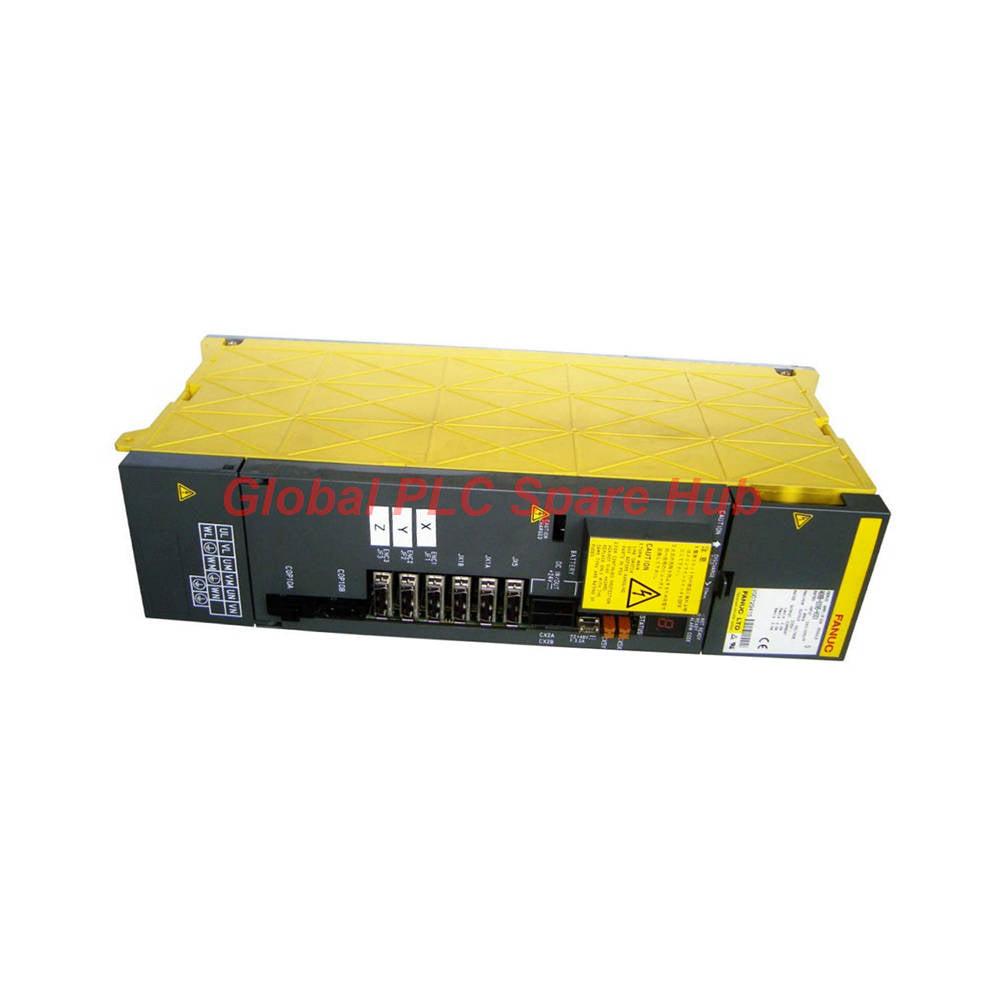

Módulo Amplificador de Servo de 3 Ejes Serie FANUC Alpha A06B-6096-H301 en stock

Descripción general

El FANUC A06B-6096-H301 es un módulo amplificador de servomotor de 3 ejes de alta precisión diseñado para la familia de servovariadores Alpha Series. Operando en un rango de voltaje de bus de CC de entrada de 283 V a 325 V, proporciona un control de velocidad y posición suave para los ejes de movimiento L, M y N. Con un sistema de gestión de ventilador térmico integrado y circuitos de protección de hardware incorporados, el A06B-6096-H301 proporciona una sincronización continua de movimiento multieje en máquinas herramienta CNC de alto rendimiento.

Arquitectura de variador multieje y clasificaciones operativas

• Matriz de control de triple eje:
  • Acciona los ejes L, M y N de forma independiente desde una única carcasa de variador compacta.
  • Ofrece una corriente de salida continua de 3 amperios por canal de eje.
  • Proporciona una potencia nominal total máxima de 1,85 kW para servomotores multieje.
• Entrada de energía y dinámica de voltaje:
  • Acepta un voltaje de entrada de bus de CC rectificado que oscila entre 283 V CC y 325 V CC.
  • Genera un voltaje de salida de CA trifásico máximo de 230 V CA para los devanados del motor conectados.
• Especificaciones mecánicas y térmicas de la carcasa:
  • Ventilador de refrigeración de aire forzado incorporado disipa el calor durante el movimiento de avance de alta velocidad.
  • Soporta fuerzas de vibración mecánica de hasta 5G en marcos de máquinas industriales.
  • Diseñado para un funcionamiento estable a altitudes de hasta 1000 metros sobre el nivel del mar.

Matriz de parámetros de especificaciones técnicas

Compatibilidad del sistema e implementación de maquinaria

• Integración del sistema CNC anfitrión:
  • Se comunica a través de una interfaz de fibra óptica con los controladores FANUC de las series 16i, 18i, 21i y 0i.
  • Recibe conexiones de riel de alimentación de CC directamente de los módulos de fuente de alimentación (PSM) de la Serie Alpha.
• Aplicaciones de maquinaria objetivo:
  • Centros de fresado CNC multieje, centros de mecanizado vertical (VMC) y tornos de alta velocidad.
  • Máquinas de electroerosión por hilo automatizadas y brazos de carga robóticos para manejo de materiales.
  • Conjuntos de posicionamiento de ejes auxiliares, mesas giratorias y mecanismos de cambio de herramientas.

Capacidades de diagnóstico y protección contra alarmas

• Características de seguridad de hardware integradas:
  • La detección instantánea de sobrecorriente activa los interruptores de alimentación para proteger los devanados del motor.
  • La monitorización de sobrevoltaje del bus de CC detiene el funcionamiento durante el frenado regenerativo excesivo.
  • Los sensores térmicos a bordo apagan la lógica del variador durante la avería de la refrigeración del disipador de calor.
• Estado visual de alarma de siete segmentos:
  • La pantalla de estado del panel frontal emite códigos de alarma FANUC estándar (p. ej., alarma 8, 9 o A).
  • Acelera el aislamiento de fallos entre caídas de suministro del bus de CC, cortocircuitos de aislamiento del motor o pérdida del codificador de retroalimentación.

Garantías de la cadena de suministro y la garantía

• Contenido del paquete:
  • Un módulo amplificador de servomotor de 3 ejes FANUC A06B-6096-H301 original.
  • Envoltura protectora antiestática sellada dentro de una caja de envío de cartón resistente.
• Política de garantía:
  • Respaldado por una garantía de reemplazo operativa completa de 12 meses a partir de la fecha de envío.
• Logística de envío exprés:
  • Enviado dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
  • Entrega exprés global respaldada por FedEx, UPS o DHL.

Conocimientos de Global PLC Spare HUB

Al realizar el mantenimiento de los gabinetes de variadores FANUC Alpha Series, los técnicos de campo suelen encontrar disparos por sobrecorriente del IPM (Módulo de potencia inteligente) en variadores multieje como el A06B-6096-H301. Debido a que una sola carcasa del variador maneja tres canales de motor distintos (L, M y N), determinar si una falla se origina dentro del módulo o fuera de la bancada de la máquina requiere una auditoría sistemática del aislamiento.

Durante una llamada de emergencia en una instalación de mecanizado de precisión, un torno CNC emitió una alarma recurrente en el variador del eje auxiliar X/Z. Nuestros ingenieros de campo desconectaron los cables de salida de potencia de los terminales L, M y N y midieron la resistencia de fase a tierra en cada cable del motor utilizando un megóhmetro de 500 V. La prueba reveló una ruptura en el cable de alimentación del motor del eje M causada por la degradación del refrigerante. El reemplazo del mazo de cables protegió el amplificador A06B-6096-H301 de una falla interna del transistor. Recomendamos verificar el flujo de aire de rotación del ventilador del gabinete durante los paradas de mantenimiento preventivo, ya que la acumulación de polvo en las aletas internas del disipador de calor acelera drásticamente los disparos por alarma térmica.

Preguntas frecuentes (FAQ)

P: ¿Cuál es la función principal de las designaciones L, M y N en el módulo de accionamiento A06B-6096-H301?

R: Las etiquetas L, M y N designan los tres canales de salida de servomotor independientes controlados por esta única placa amplificadora.

P: ¿Puede el A06B-6096-H301 funcionar directamente desde una línea de pared de CA trifásica de 220 V?

R: No. Requiere un suministro de bus de CC rectificado de 283 V a 325 V generado por un módulo de fuente de alimentación Alpha (PSM) de FANUC anterior.

P: ¿Qué debo verificar primero si el ventilador de refrigeración interno del A06B-6096-H301 deja de girar?

R: Inspeccione el conector del ventilador en busca de virutas metálicas o residuos. Si hay energía pero el ventilador no gira, reemplace el conjunto del ventilador inmediatamente para evitar disparos térmicos.

P: ¿Es seguro intercambiar el variador A06B-6096-H301 mientras el LED de voltaje del bus de CC principal está encendido?

R: No. Espere siempre a que el LED indicador de descarga del bus de CC de la fuente de alimentación se apague por completo (midiéndose por debajo de 50 V CC) antes de retirar cualquier cableado.

P: ¿Cómo puedo aislar si una alarma de sobrecorriente es causada por el A06B-6096-H301 o un servomotor en cortocircuito?

R: Desconecte los cables de salida para los canales L, M y N. Encienda el variador; si la alarma de sobrecorriente persiste sin cables conectados, el propio módulo amplificador requiere servicio.
