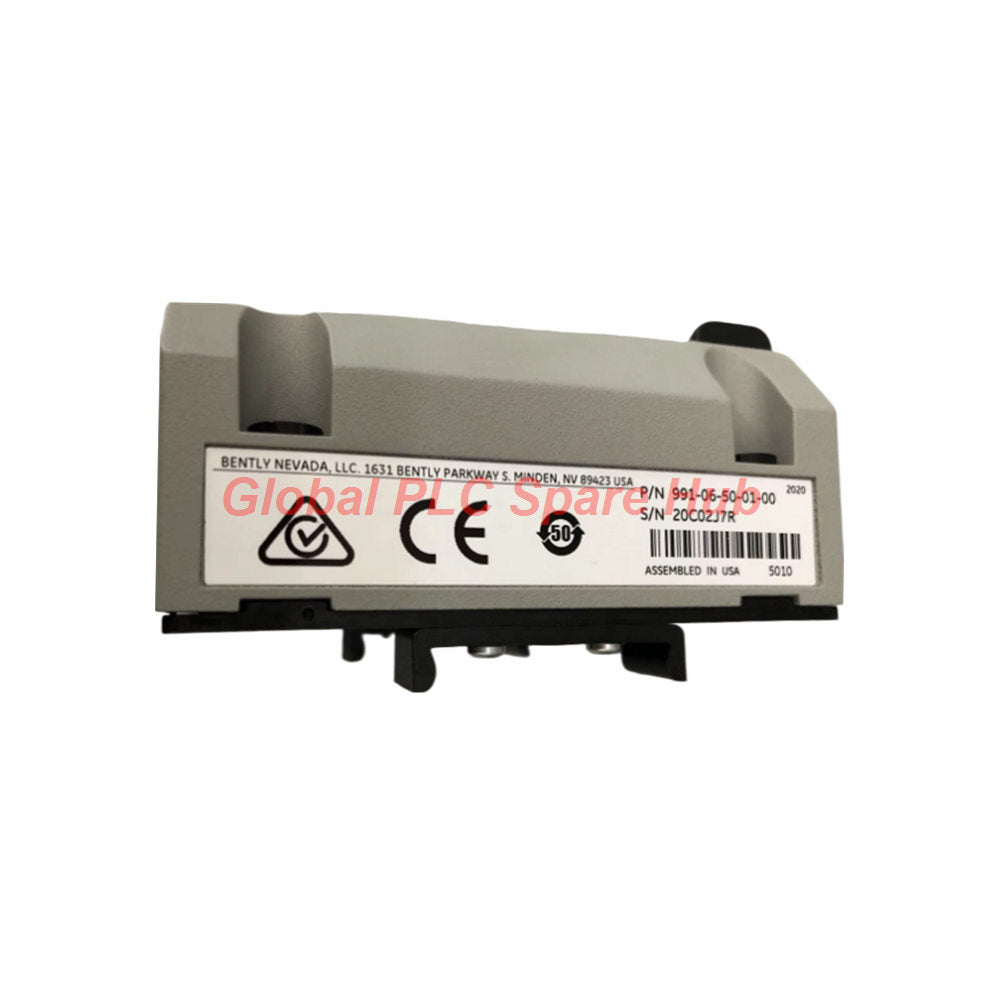

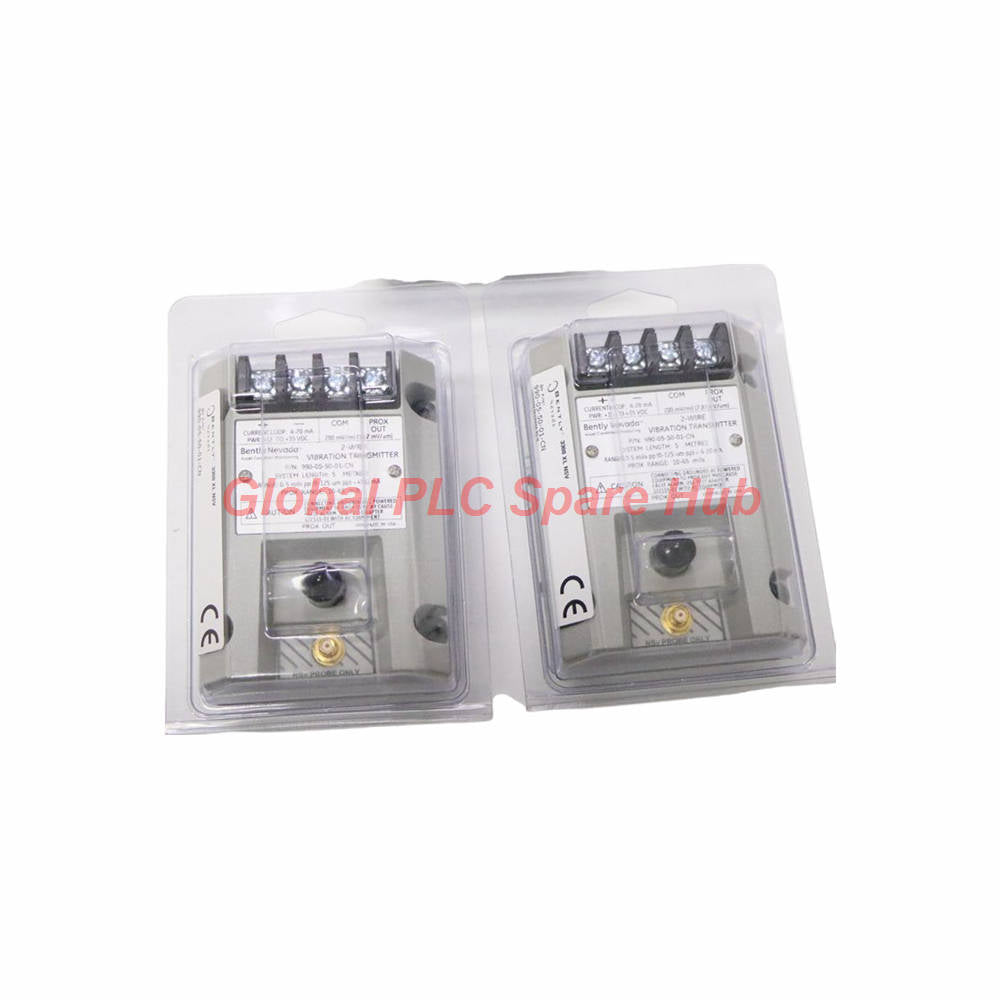

991-06-50-03-00 Transmisor de vibración de sonda Bently Nevada montaje DIN
Manufacturer: Bently Nevada
Product No.: 991-06-50-03-00
Condition： En stock
Product Type: Transmisor de Empuje
Product Origin: USA
Payment: T/T, Western Union
Weight: 430g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general
El transmisor de vibración por empuje 991-06-50-03-00 Bently Nevada es un transductor de campo de alta resistencia montado en riel DIN, diseñado para integrar el monitoreo continuo de la posición axial y el desgaste por empuje directamente en los lazos de control industrial. Configurado para un rango de desplazamiento axial a escala completa de 0,6–0–0,6 mm, esta unidad se interconecta con una sonda de proximidad de corrientes de Foucault 3300 NSv y un conjunto de cable de extensión (longitud del sistema de 5,0 metros). Operando con una configuración estándar de alimentación de lazo de 2 hilos, 24 V CC (entrada de +12 a +35 V CC), acondiciona las señales de la sonda sin contacto en un lazo de corriente de 4-20 mA aislado y proporcional para conexión directa a PLC, redes DCS o sistemas SCADA de planta.
Desglose de la arquitectura de configuración
-
Plataforma del transmisor de empuje Bently Nevada 991
- Serie del modelo [991]: Transmisor de posición/empuje axial de sonda de proximidad de 2 hilos
- Opción de rango a escala completa [06]: Rango de desplazamiento axial de 0,6–0–0,6 mm (25–0–25 mils)
- Opción de longitud del cable del sistema [50]: 5,0 metros (16,4 pies) Sintonización total del cable de la sonda y extensión
- Opción de montaje de hardware [03]: Completo con clips de montaje en riel DIN y tornillos de ensamblaje
- Opción de aprobación de agencia [00]: Variante comercial estándar / no aprobada
Especificaciones técnicas y límites operativos
| Parámetro de ingeniería | Detalle de la especificación de campo |
|---|---|
| Nombre del fabricante | Bently Nevada |
| Número de pieza completo | 991-06-50-03-00 |
| Tipo de producto | Transmisor de vibración de sonda 991 |
| Eje de medición primario | Desplazamiento axial del eje / Monitoreo de la posición de empuje del rotor |
| Salida de señal analógica | Lazo de corriente proporcional de 4-20 mAdc (alimentado por lazo de 2 hilos) |
| Precisión de medición del lazo | Dentro de ±1,5% sobre el rango de escala completa (medido a través de una resistencia de lazo de 250 Ω) |
| Ventana de tensión de alimentación | Entrada de alimentación de lazo de +12 V CC a +35 V CC en los terminales del transmisor |
| Carga de impedancia máxima | Resistencia de lazo de 1.000 Ω (incluido el cableado de interconexión a 35 V CC) |
| Entrada de hardware del sensor | Acepta 1 x sonda de proximidad sin contacto 3300 NSv y cable de extensión |
| Ventana de separación lineal Prox Out | 0,25 mm a 1,65 mm (rango de salida de proceso de 0,6-0-0,6 mm) |
| Limitación de corriente de lazo | 23 mA típico bajo condiciones de deflexión del eje fuera de rango |
| Instalación y peso de la carcasa | Montaje en riel DIN estándar de 35 mm (Peso neto: 0,43 kg / 0,9 lbs) |
| Límites ambientales de funcionamiento | Clasificación ambiental de -35°C a +85°C (-31°F a +185°F) |
Hardware compatible y despliegues operativos
-
Componentes del sistema e interconexión:
- Sondas de proximidad 3300 NSv y cables de extensión coincidentes de 5,0 metros.
- Controladores lógicos programables (PLC), sistemas de control distribuido (DCS) y tarjetas de entrada analógica SCADA.
- Analizadores de vibración portátiles a través del terminal de prueba de voltaje amortiguado Prox Out.
-
Maquinaria objetivo y aplicaciones industriales:
- Vigilancia de la posición axial del rotor en compresores de gas centrífugos multietapa.
- Detección de desgaste de zapatas de cojinetes de empuje en turbinas de vapor, grandes sopladores y bombas de alimentación de calderas.
- Desplazamiento del rodete de la hidro-turbina y monitoreo del collar de empuje de la caja de cambios.
Capacidades de autovigilancia diagnóstica y predictiva
El transmisor 991-06-50-03-00 Bently Nevada cuenta con rutinas de autodiagnóstico integradas que monitorean la integridad de la separación de la sonda y el estado del lazo. Si se produce un cable roto, un circuito abierto o una sobrecarga grave del objetivo, la unidad inicia una secuencia de "No OK / Desactivación de señal": la corriente del lazo cae por debajo de 3,6 mA en menos de 100 microsegundos para suprimir falsos disparos de proceso. Una vez que la falla se elimina, la salida de corriente normal se restablece automáticamente en 0,1 segundos. Además, los potenciómetros externos de cero y span no interactivos permiten una rápida recalibración en campo sin afectar las salidas de voltaje amortiguado en bruto.
Perspectiva del Global PLC Spare HUB
En un proyecto de modernización de una planta petroquímica, los ingenieros necesitaban incorporar protección de posición de empuje en un gabinete PLC existente sin el alto gasto de capital de agregar un sistema de rack 3500 dedicado. La instalación del transmisor 991-06-50-03-00 Bently Nevada en un riel DIN estándar resolvió la limitación de espacio. Al emitir señales directas de 4-20 mA al sistema de control, el equipo estableció un monitoreo confiable de la posición del rotor mientras mantenía el acceso a la señal BNC en bruto disponible para instrumentos portátiles de mantenimiento predictivo.
Garantía, logística y envío rápido
- Estado del producto: 100% nuevo y original de fábrica
- Protección de garantía: Garantía de calidad completa de 12 meses desde la fecha de envío
- Ventana de procesamiento de pedidos: Manipulación rápida, envío dentro de las 24 a 48 horas posteriores al pago
- Mensajería exprés global: Entrega directa puerta a puerta a través de las redes FedEx, UPS y DHL
Selección de ingeniería y preguntas frecuentes operativas
¿Por qué la longitud del cable del sistema debe coincidir con la opción -50 especificada con precisión?
Los circuitos de controlador internos del transmisor están calibrados de fábrica para que coincidan con la capacitancia e inductancia totales de un sistema de sonda y cable de extensión de 5,0 metros. La mezcla de longitudes de sonda alterará la linealidad y la calibración del punto cero.
¿Cuál es el propósito del terminal Prox Out amortiguado en el cuerpo del transmisor?
El terminal amortiguado en bruto proporciona una señal de voltaje sin filtrar proporcional a la separación física de la sonda. Los técnicos conectan sondas de osciloscopio o recolectores de datos de vibración portátiles aquí para analizar el comportamiento dinámico del eje sin perturbar el lazo de 4-20 mA.
¿Cómo maneja la serie 991 las fluctuaciones de la fuente de alimentación dentro de los paneles de campo?
La unidad incorpora una regulación de voltaje interna que acepta rangos de entrada de +12 V CC a +35 V CC. Siempre que el voltaje del terminal se mantenga dentro de estos límites, la precisión del lazo de 4-20 mA permanece estable en resistencias de carga variables de hasta 1.000 Ω.
¿Puede este transmisor interconectarse con sondas estándar de 3300 XL de 8 mm?
No. El circuito del transmisor 991-06-50-03-00 está calibrado específicamente para su uso con sondas de proximidad de visión lateral estrecha 3300 NSv diseñadas para espacios de montaje reducidos. La conexión de sondas estándar de 8 mm da como resultado una respuesta de factor de escala incorrecta.
¿Qué lectura de voltaje de punto cero deben esperar los técnicos durante la separación mecánica inicial?
Al configurar un transmisor de 0,6–0–0,6 mm, separe mecánicamente la punta de la sonda hasta que la lectura de voltaje en bruto en el terminal de prueba lea aproximadamente la mitad de la escala (típicamente de -9,0 V CC a -10,0 V CC de polarización, según el material del objetivo del eje), lo que corresponde a una salida de lazo de línea base de 12 mA.
