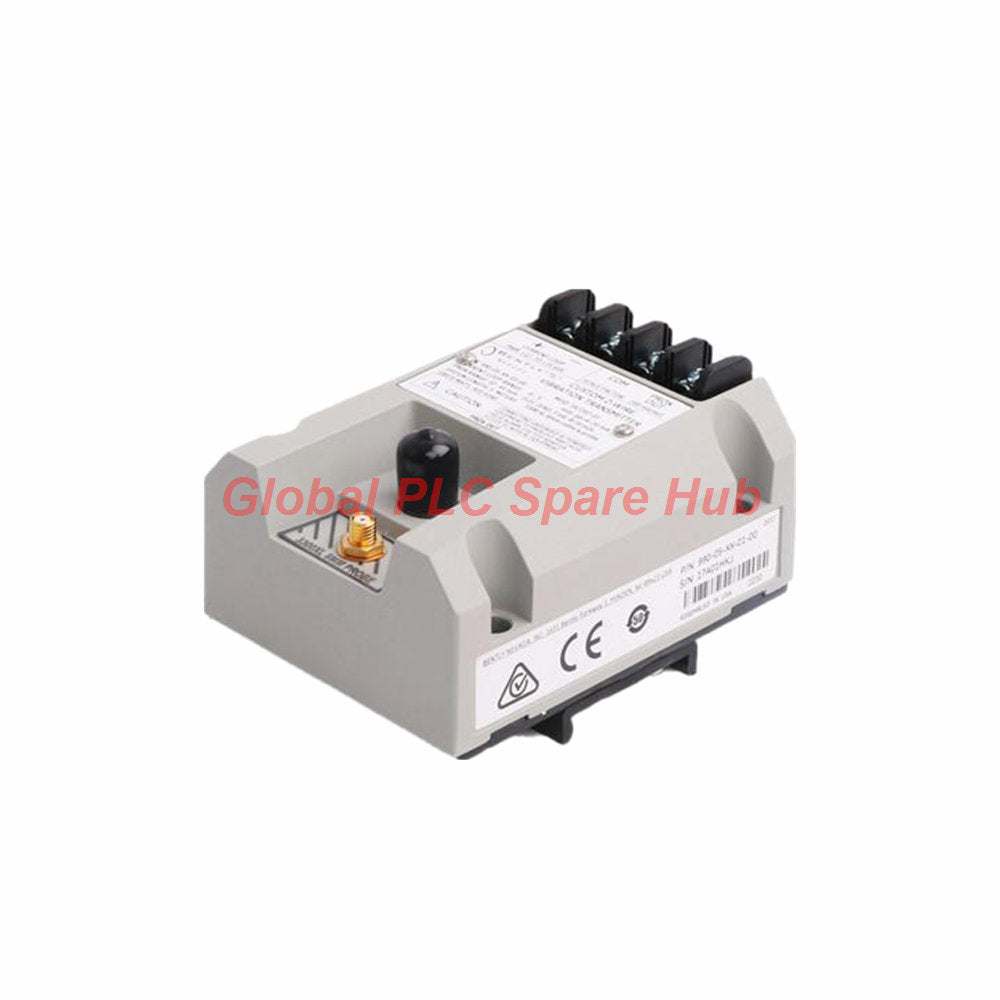

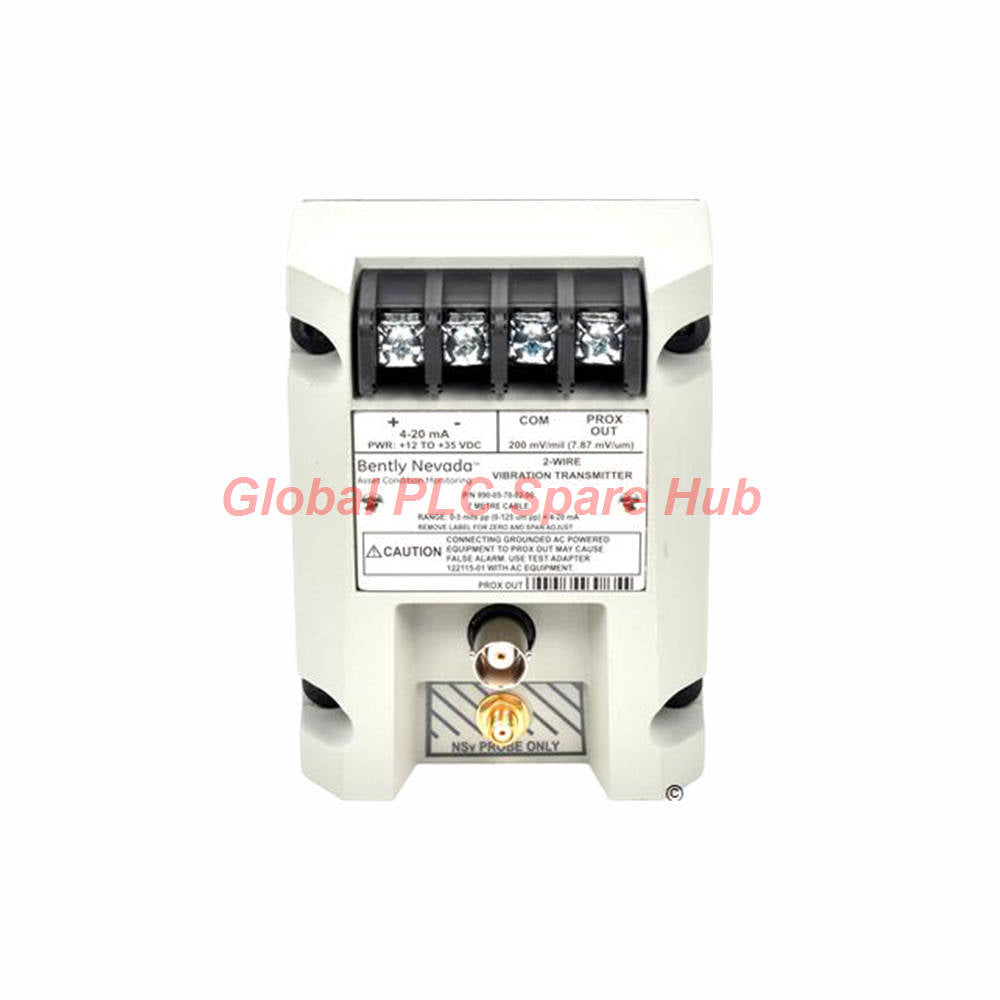

990-04-50-02-05 Transmisor de vibración 990 Módulo Bently Nevada

Descripción general del producto

El 990-04-50-02-05 es una solución compacta de monitoreo de vibraciones alimentada por bucle desarrollada por Bently Nevada dentro de la confiable Serie 990. Diseñado como un transmisor de vibración integrado, esta unidad acepta directamente entradas de una sonda de proximidad 3300 NSv y un cable de extensión, convirtiendo el desplazamiento mecánico en una salida proporcional estándar de 4 a 20 mA para conexión directa a arquitecturas de control PLC o DCS.

Desglose de la configuración y códigos de sufijo

• Modelo base: Sistema transmisor de vibración 990
• Opción de escala completa (04): Rango de medición de 0 a 4 mils pp (0 a 100 micrómetros pp)
• Opción de longitud del sistema (50): Longitud total del sistema de 5.0 metros (16.4 pies)
• Opción de montaje (02): Configuración de tornillos de montaje en mamparo
• Opción de aprobación de agencia (05): Aprobaciones CSA División 2, ATEX Zona 0, ATEX Zona 2 y marítimas de ABS

Especificaciones técnicas

• Marca: Bently Nevada
• Número de pieza del fabricante: 990-04-50-02-05
• Compatibilidad de entrada: Una sonda de proximidad sin contacto 3300 NSv y cable de extensión
• Fuente de alimentación: Entrada de +12 a +35 Vcc en los terminales del transmisor
• Salida de señal: 4 a 20 mAdc sobre el rango de escala completa especificado en configuración de 2 hilos
• Precisión de bucle: Dentro de más/menos 1.5 por ciento sobre el rango de escala completa especificado
• Resistencia máxima de bucle: 1,000 Ohmios incluyendo cable a 35 Vcc
• Limitación de corriente: Umbral de protección típico de 23 mA
• Respuesta de frecuencia: 5 Hz a 6,000 Hz (+0, -3 dB)
• Requisito de espacio de la sonda: 0.5 a 1.75 mm (20 a 55 mils) desde el objetivo
• Tamaño mínimo del objetivo: 9.5 mm (0.375 pulg.) de diámetro
• Peso de la unidad: 0.43 kg (0.9 lbm)

Lista de empaque y términos comerciales

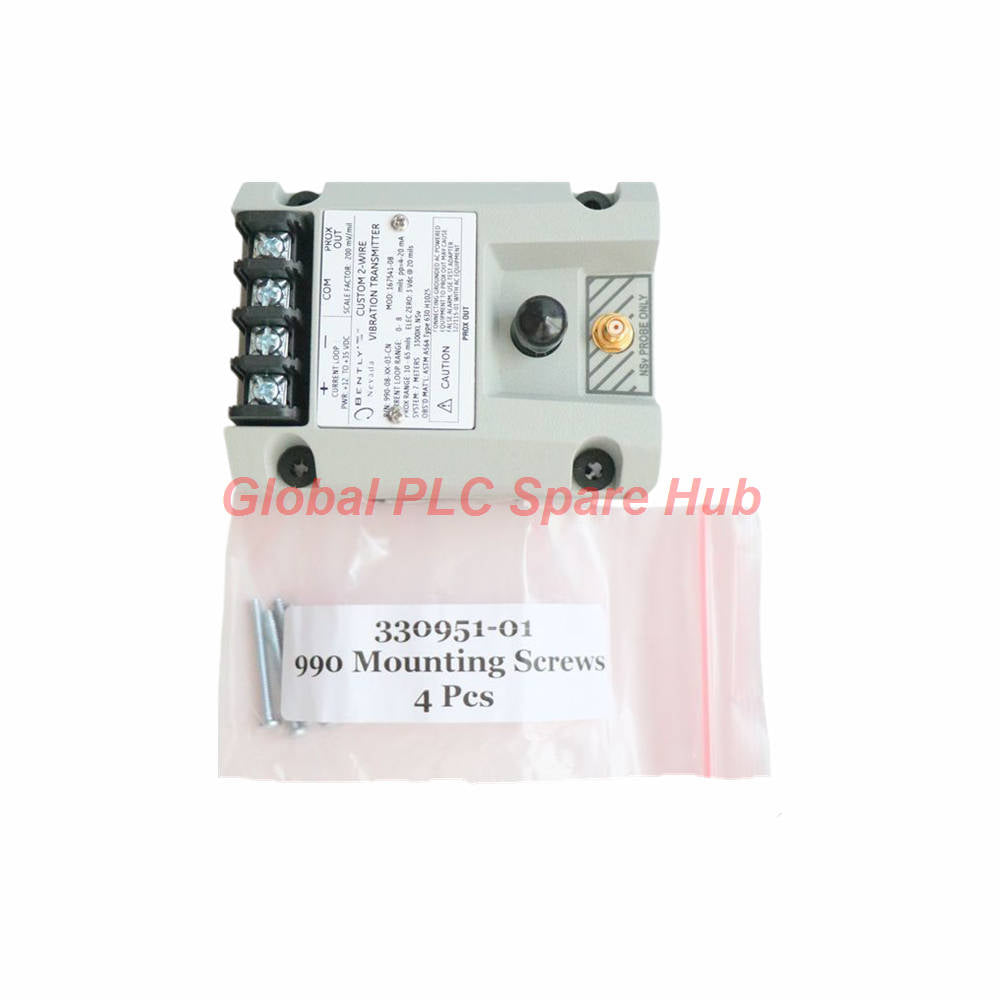

• Una unidad transmisora de vibración 990-04-50-02-05
• Paquete de hardware de montaje en mamparo
• Documentación de cumplimiento del fabricante y hoja de calibración
• Garantía: Cobertura completa de fábrica de 12 meses
• Cumplimiento: Envío global rápido a través de FedEx, UPS y DHL en 24-48 horas

Maquinaria objetivo y escenarios de aplicación

• Bombas centrífugas y sopladores industriales de tamaño pequeño a mediano.
• Motores eléctricos compactos y compresores de proceso voladizos.
• Equipos rotatorios auxiliares marinos que requieren certificación marítima ABS.
• Maquinaria de equilibrio de planta montada en patín donde los monitores basados en rack son innecesarios.

Capacidad de diagnóstico

• Proporciona datos de tendencia continuos de 4-20mA para el seguimiento de vibraciones relativas del eje en tiempo real.
• Cuenta con desactivación automática de señal NO OK, reduciendo la salida por debajo de 3.6 mA en 100 microsegundos ante fallas del transductor.
• Admite la comprobación local de señales de diagnóstico a través de un conector BNC con capacidad para hasta 3 metros de cable conductor.

Análisis de Global PLC Spare HUB

Al poner en marcha el 990-04-50-02-05 en entornos industriales hostiles, los técnicos de instrumentación deben verificar que la resistencia total del bucle, incluidas las impedancias de barrera, no exceda los 1,000 Ohmios a 35 Vcc. El blindaje adecuado conectado a tierra estrictamente en el gabinete del sistema de control evita que la inducción electromagnética corrompa el bucle de proceso de 4-20 mA de bajo nivel.

Selección de modelo y análisis comparativo

Al diseñar bucles de protección de maquinaria, la selección de la variante de transmisor correcta depende en gran medida del eje de medición mecánico y de los requisitos de escala física. Por ejemplo, la comparación de la unidad actual de vibración radial con el modelo alternativo 991-06-50-02-01 Bently Nevada Thrust Vibration Transmitter Module Unit destaca un cambio fundamental de aplicación: mientras que la serie 990-04-50-02-01 está diseñada principalmente para la monitorización de vibraciones radiales del eje (rango de 0 a 4 mils), la serie 991 está específicamente optimizada para la posición de empuje axial (monitoriza el desplazamiento axial) con factores de escala distintos y clasificaciones de peligrosidad (como CSA/ATEX Zona 2 con la opción 01). Elija el transmisor 990 para el seguimiento del desplazamiento radial montado en la carcasa, y reserve las unidades 991 estrictamente para la monitorización del juego axial del rotor y el desgaste de los cojinetes de empuje.

Preguntas frecuentes

Pregunta: ¿Qué acción toma el transmisor durante una falla del transductor?

Respuesta: En una condición de "No OK", la salida de la señal cae por debajo de 3.6 mA en 100 microsegundos para alertar al sistema de control de una falla en el bucle.

Pregunta: ¿Puedo ajustar la configuración de cero y rango en el campo?

Respuesta: Sí, la unidad cuenta con ajustes externos no interactivos que permiten una calibración precisa durante las comprobaciones de mantenimiento de rutina.

Pregunta: ¿Cuál es la distancia máxima de cable permitida para el puerto de prueba BNC?

Respuesta: La longitud máxima del cable para el conector de salida BNC del sensor Proximitor está restringida a 3 metros (10 pies).

Pregunta: ¿Los ajustes de cero y rango son mutuamente dependientes?

Respuesta: No, el transmisor utiliza ajustes externos no interactivos, lo que significa que modificar el ajuste de cero no altera el rango calibrado.

Pregunta: ¿Cómo se deben configurar las fuentes de alimentación de bucle en áreas de Clase I División 2?

Respuesta: Asegúrese de que la salida de la fuente de alimentación de CC no exceda los 28 voltios cuando opere dentro de áreas no peligrosas o clasificadas como Zona 2/Div 2 según los planos de instalación.

Guía de compra

• Verifique que la tarjeta de entrada de su sistema de control acepte señales de bucle estándar de 2 hilos de 4 a 20 mA.
• Confirme que la longitud del sistema de 5.0 metros coincide con la distancia de separación física entre el punto de instalación de su sonda y la ubicación de montaje del transmisor.
• Seleccione opciones de mensajería acelerada como DHL o FedEx para garantizar una entrega rápida en caso de paradas de planta urgentes.
