9200-03-24-10-00 | Transductor de velocidad Bently Nevada serie 9200

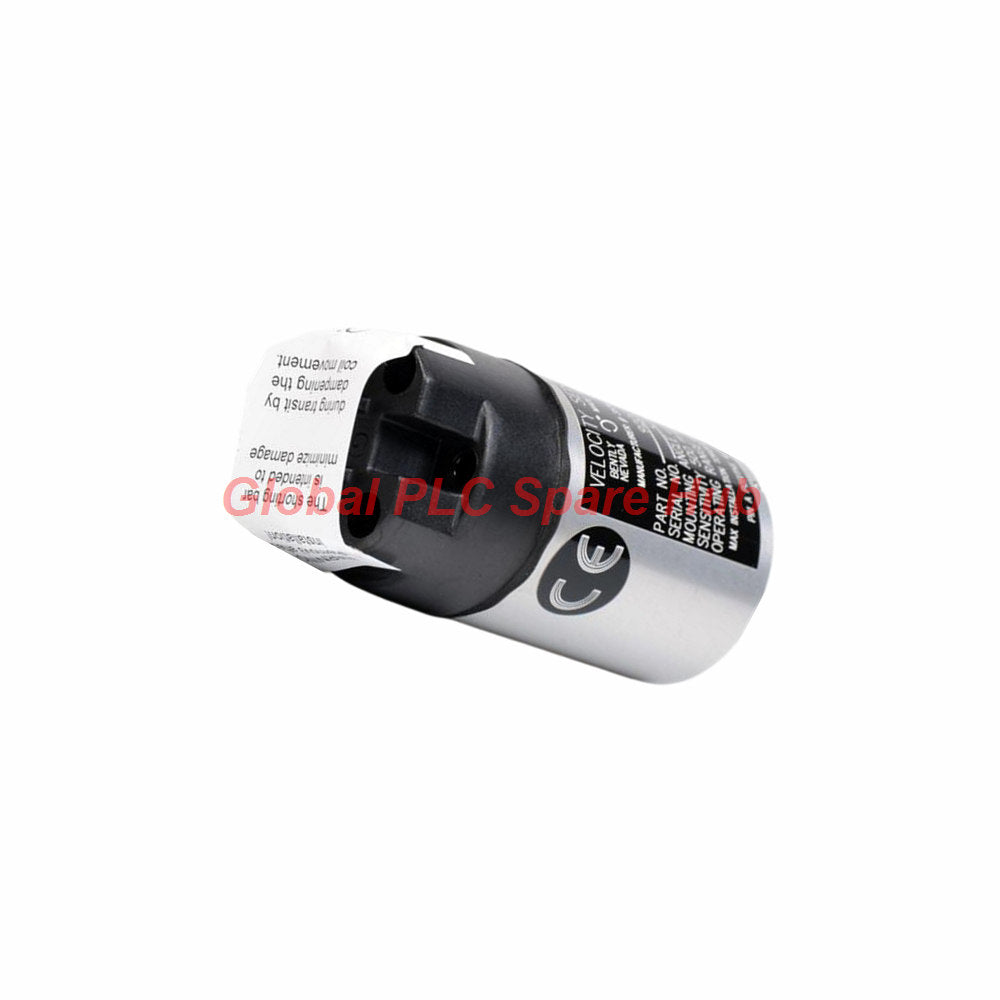

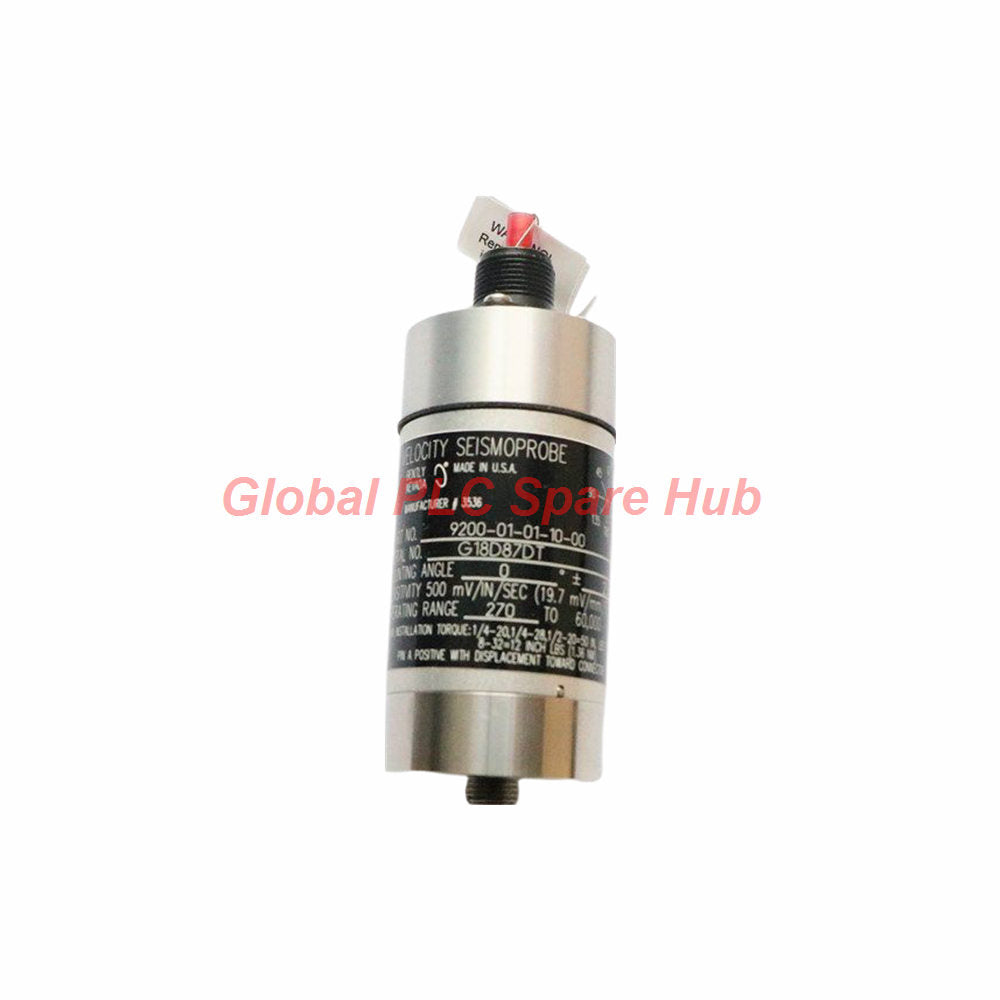

Transductor sismosonda de velocidad de dos hilos Bently Nevada 9200-03-24-10-00

El Bently Nevada 9200-03-24-10-00 es un transductor de velocidad de dos hilos diseñado para medir la vibración de la carcasa en maquinaria rotativa. Su sensibilidad es de 20 mV/mm/s (500 mV/pulg/s) cuando se termina y orienta correctamente en el ángulo de calibración. Los ingenieros pueden utilizar su salida de velocidad para el monitoreo de la condición de la maquinaria cuando los requisitos de instalación y procesamiento de señales coinciden con la aplicación.

Esta configuración especifica una orientación de montaje de 90°, una frecuencia de operación mínima de 4.5 Hz, una opción de cable de 24 pies (7.3 m) y una base de montaje circular con un espárrago M10 × 1. El sufijo de aprobación indica que no se requieren aprobaciones de agencias para esta configuración.

• Fabricante: Bently Nevada
• Modelo: 9200-03-24-10-00
• Serie: Transductor de dos hilos 9200
• Tipo de producto: Transductor sismosonda de velocidad
• Estado: Nuevo y original en empaque de fábrica
• Garantía de fábrica: 12 meses

01 | Árbol de configuración y desglose de sufijos

9200 - 03 - 24 - 10 - 00
  │     │    │    │    └── 00: No se requieren aprobaciones de agencias
  │     │    │    └─────── 10: Base de montaje circular; espárrago M10 × 1
  │     │    └──────────── 24: Opción de cable de 24 pies (7.3 m)
  │     └───────────────── 03: Ángulo de montaje de 90° ±2.5°;
  │                          frecuencia de operación mínima de 4.5 Hz (270 cpm)
  └──────────────────────── 9200: Familia de transductores de dos hilos

Verificaciones para el pedido:

• Confirme la orientación de montaje requerida y el espacio de montaje disponible.
• Verifique que un cable de 24 pies llegue al punto de terminación de señal sin rutas inseguras ni extensiones.
• Confirme que la base circular y el espárrago M10 × 1 coincidan con el arreglo de montaje de la máquina.
• Verifique los requisitos de aprobación del sitio antes de especificar el sufijo 00.

02 | Especificaciones técnicas y límites de medición

Importante: El rango de temperatura del accesorio 74712 se enumera por separado como -29°C a +204°C (-20°F a +400°F). No aplique ese límite al transductor 9200 en sí.

03 | Principio de medición y capacidad de diagnóstico

El 9200 mide la velocidad de vibración de la carcasa a través de un arreglo de transductor de dos hilos. Su salida puede soportar el monitoreo de vibración cuando el equipo receptor proporciona la carga y la interfaz de señal correctas.

• Tendencia de vibración: Rastrea los cambios en la velocidad de vibración de la carcasa frente a una línea base operativa establecida.
• Comparación de condiciones: Ayuda a los ingenieros a comparar el comportamiento de la vibración a través de cargas operativas, velocidades y períodos de mantenimiento.
• Investigación de vibraciones anormales: Proporciona datos de medición para investigar cambios asociados con desequilibrio, holgura, desalineación o condiciones operativas alteradas. El sensor no identifica estas fallas de forma independiente.
• Solución de problemas de la cadena de señales: Admite verificaciones de continuidad del cableado, carga de terminales, orientación de montaje y configuración del canal receptor.

El transductor es un componente de medición, no un sistema de diagnóstico independiente. La identificación de fallas requiere contexto de la máquina, equipo de monitoreo adecuado, datos de línea base confiables y análisis de ingeniería.

04 | Equipo típico y escenarios de aplicación

Utilice este modelo donde la velocidad de vibración de la carcasa sea la medición requerida. Si la aplicación requiere desplazamiento relativo al eje, verifique si un sistema de sonda de proximidad es más apropiado.

05 | Procedimiento de instalación y puesta en servicio

1. Confirme la orientación: Instale el transductor en su ángulo de calibración especificado para mantener la tolerancia de sensibilidad declarada.
2. Inspeccione la base de montaje: Verifique la base circular, el espárrago M10 × 1 y la superficie de contacto antes de apretar.
3. Dirija el cable: Verifique la trayectoria del cable de 24 pies en busca de abrasión, exposición al calor, aplastamiento e interferencia con piezas móviles.
4. Verifique la terminación: Confirme la carga especificada de 10 kΩ y los puntos de medición de salida a través de los terminales A y B.
5. Verifique el rango de medición: Confirme que el desplazamiento esperado de la carcasa y la frecuencia de vibración permanezcan dentro de los límites operativos establecidos.
6. Establezca una línea base: Registre el estado operativo, la ubicación de la medición y los valores iniciales de vibración después de la puesta en servicio.

Siga el manual del equipo aplicable y los procedimientos de aislamiento del sitio durante la instalación. No altere los umbrales de alarma de monitoreo únicamente para compensar lecturas inesperadas del sensor.

06 | Perspectiva de Global PLC Spare HUB

Para los transductores de velocidad de dos hilos, la orientación de montaje y la carga eléctrica son partes esenciales de la precisión de la medición. Una instalación mecánicamente segura aún puede producir lecturas engañosas si la orientación del sensor o la carga receptora difiere de las condiciones de calibración.

Por ejemplo, si la vibración reportada de una bomba cambia después del reemplazo del sensor, primero confirme el ángulo de montaje y la carga del terminal. Luego inspeccione la ruta del cable, la integridad de la conexión y la configuración del canal de medición. Compare las lecturas a una velocidad y carga operativa similares antes de concluir que la vibración de la máquina ha aumentado.

Los ingenieros también deben distinguir la velocidad de la carcasa del desplazamiento relativo al eje. Estas mediciones describen diferentes comportamientos mecánicos y requieren diferentes arreglos de sensores. Seleccione el transductor de acuerdo con el objetivo de monitoreo de la máquina, no simplemente por el espacio de montaje disponible.

07 | Comparación de selección de modelos

Compare el modelo solicitado con esta alternativa: Sonda sensora de dos hilos Bently Nevada 9200-06-02-01-00.

Recomendación técnica: No trate los dos modelos como reemplazos directos basándose solo en la familia 9200 compartida. Obtenga las especificaciones completas para el 9200-06-02-01-00 y compare el ángulo de montaje, la frecuencia mínima, el arreglo del cable, la base y las aprobaciones. Para canales de monitoreo críticos, verifique la sensibilidad y los requisitos de carga de 10 kΩ antes de devolver el sistema al servicio.

08 | Notas de solución de problemas y mantenimiento

• Salida baja o inesperada: Verifique la carga del terminal, los puntos de medición de salida, la continuidad del cableado y la configuración del canal receptor.
• Las lecturas cambian después de la instalación: Verifique el ángulo de montaje y la superficie de instalación antes de cambiar los umbrales de alarma.
• Tendencias inestables: Inspeccione las conexiones y el enrutamiento de los cables, luego compare las mediciones en condiciones operativas de máquina similares.
• Falla sospechosa de la bobina: Mida la resistencia solo con el sensor aislado de forma segura y de acuerdo con el procedimiento aprobado. Compare el resultado con el valor especificado de 1.25 kΩ ±5%.
• Preocupación por el monitoreo de baja frecuencia: Confirme que la frecuencia de medición requerida no sea inferior al mínimo especificado de 4.5 Hz.

09 | Garantía, embalaje y envío

• Estado: Nuevo y original en empaque de fábrica.
• Garantía de fábrica: 12 meses, sujeto a los términos de compra aplicables.
• Opciones de envío: FedEx, UPS y DHL, sujeto al destino y disponibilidad del servicio.
• Verificación del pedido: Confirme el número de modelo completo, la opción de cable, la base de montaje y los requisitos de aprobación antes de realizar el pedido.

10 | Preguntas frecuentes

P1. ¿Qué debo enviar al solicitar una cotización para este transductor?

Proporcione el número de parte completo, la cantidad requerida, el país de destino y los detalles de la aplicación. Si reemplaza una unidad instalada, incluya fotos de su etiqueta, base de montaje y terminación de cable para ayudar a verificar la configuración.

P2. ¿Puedo usar este sensor si mi máquina opera por debajo de 4.5 Hz?

La frecuencia de operación mínima listada es de 4.5 Hz. Si la medición requerida incluye frecuencias más bajas, consulte la documentación del fabricante y seleccione un sensor con una respuesta de frecuencia especificada adecuada.

P3. ¿Por qué es importante la carga de calibración al poner en servicio el sensor?

La sensibilidad especificada asume una carga de 10 kΩ y la orientación de montaje correcta. Una carga o ángulo de instalación diferente puede afectar la salida medida, así que verifique ambos antes de comparar las lecturas con datos históricos.

P4. ¿Debo elegir un transductor de velocidad o una sonda de proximidad para la vibración del eje?

Un transductor de velocidad mide la velocidad de vibración asociada a su punto de montaje, típicamente la carcasa de la máquina. Una sonda de proximidad mide el desplazamiento relativo a un objetivo adecuado, comúnmente un eje. Seleccione de acuerdo con la medición y la arquitectura de monitoreo requeridas.

P5. ¿Qué debo verificar antes de reemplazar un sensor en un canal de monitoreo crítico?

Confirme el ángulo de montaje, el rango de frecuencia, la longitud del cable, la rosca de la base, la carga receptora y los requisitos de aprobación. Después de la instalación, verifique el comportamiento de la señal y documente la nueva línea base antes de confiar en el canal para la evaluación de la condición.

Solicitar una cotización

Póngase en contacto con Global PLC Spare HUB con el modelo 9200-03-24-10-00, la cantidad requerida y los detalles de su instalación. Podemos ayudar a revisar la configuración listada y las opciones de envío disponibles antes de que realice un pedido.
