Cable de interconexión 89477-66 Bently Nevada

Descripción general de ingeniería y arquitectura de cables

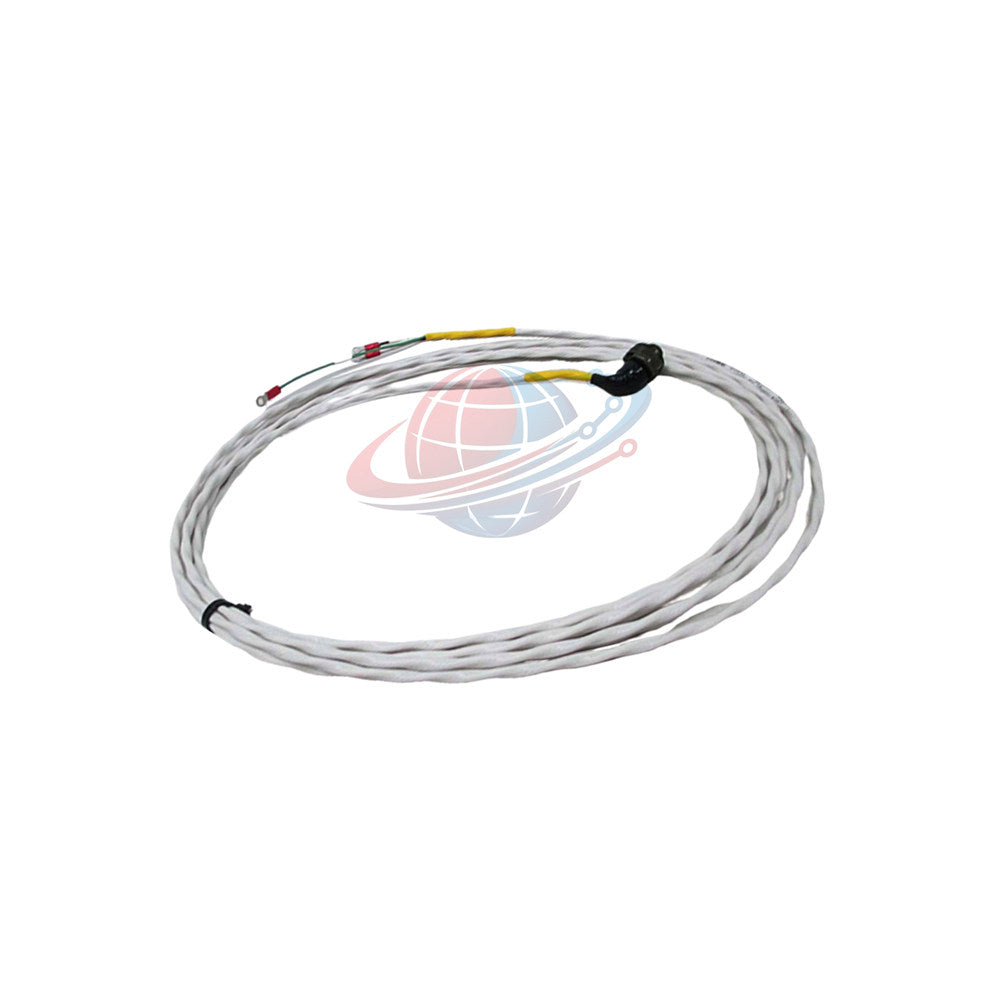

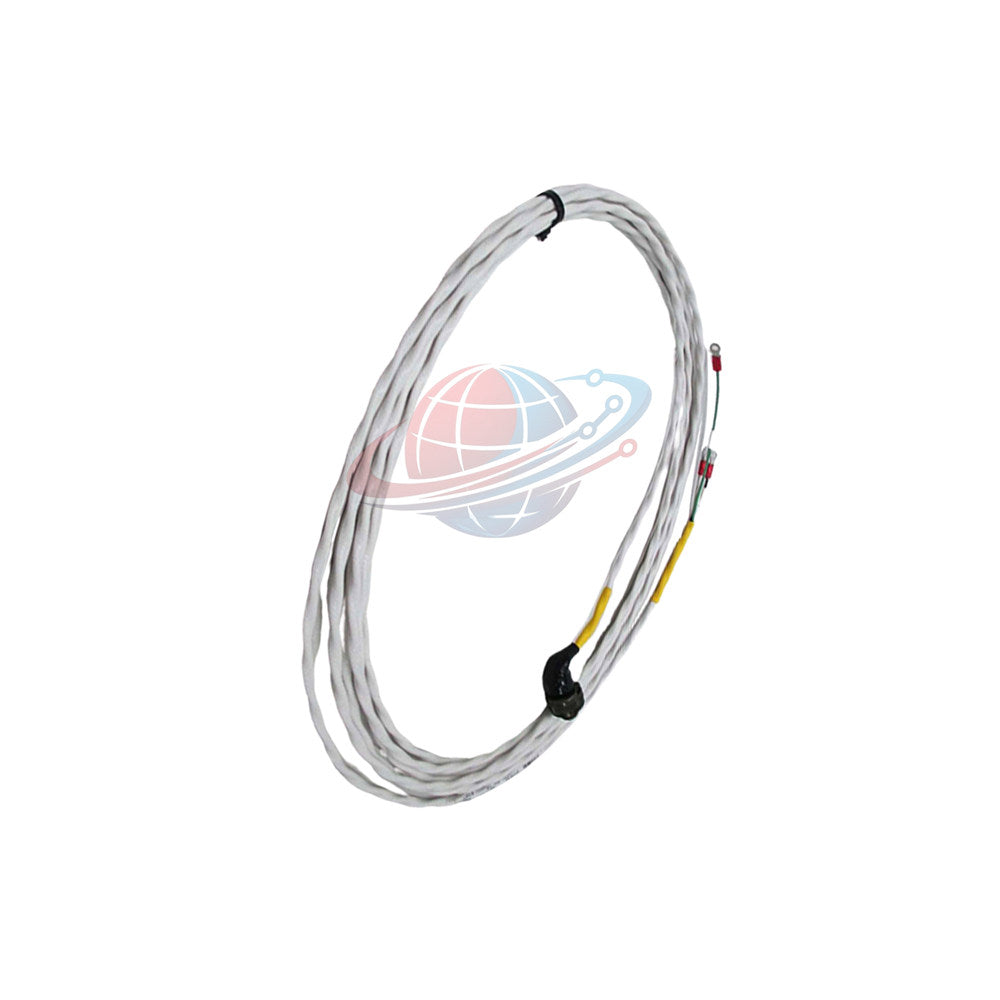

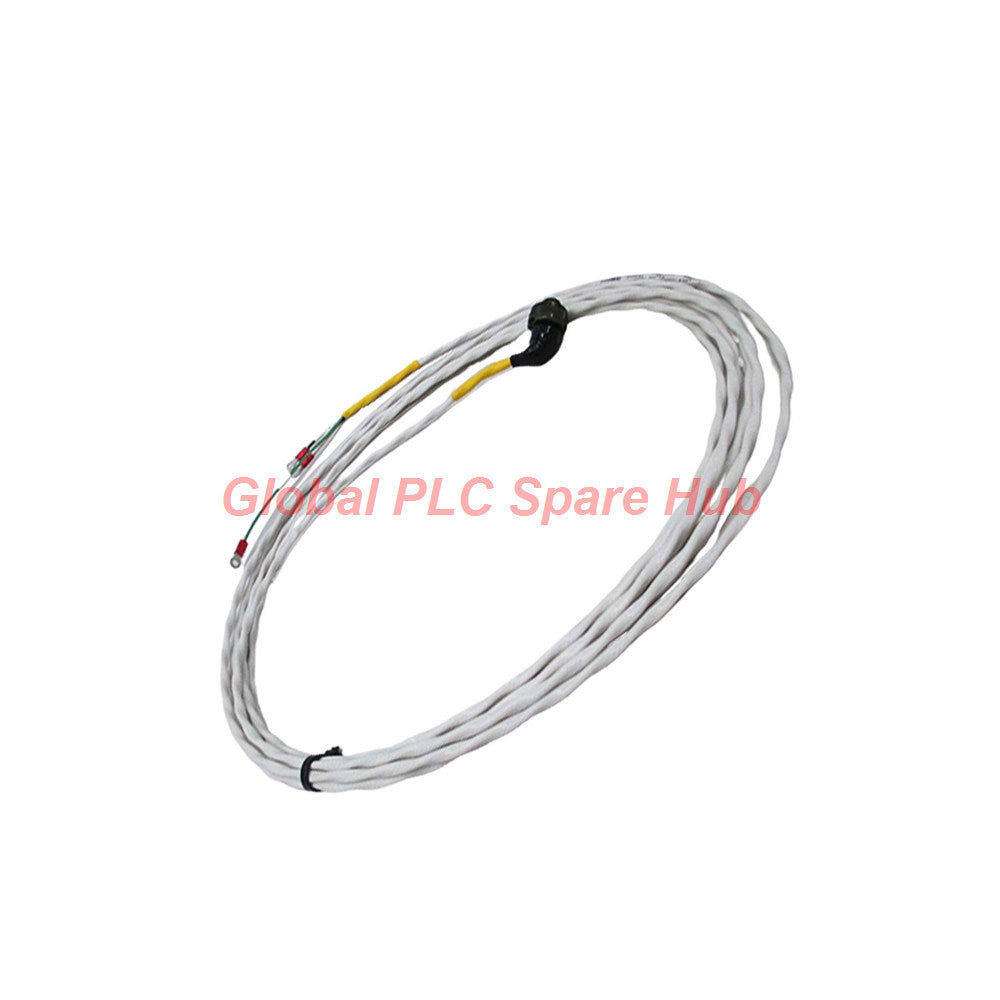

El cable de interconexión 89477-66, diseñado por Bently Nevada, proporciona una transmisión de señal confiable y de baja pérdida para los transductores de monitoreo industrial. Como parte de la serie 89477 Interconnect Cable, este robusto conjunto utiliza una configuración de cable trenzado y blindado de dos conductores de calibre 18 AWG de alta resistencia, equipado con un enchufe de dos tomas en ángulo recto que ahorra espacio en un extremo y terminales de cable desnudos en el extremo opuesto.

Desglose de la configuración y arquitectura del sufijo

Matriz de especificaciones técnicas

• Fabricante y modelo: Bently Nevada 89477-66
• Límites de longitud: Extensión nominal de 66 pies (Límites operativos: Mín. 2.0 pies / Máx. 99 pies)
• Calibre del conductor: Cables de cobre de calibre 18 AWG de alta resistencia que minimizan la caída de voltaje de CC en tramos largos
• Eficiencia de blindaje: Blindaje de lámina con cobertura del 100% combinado con cable de drenaje para el rechazo de ruido
• Orientación del conector: El perfil del enchufe en ángulo recto reduce la tensión de flexión en las góndolas de maquinaria confinadas

Dispositivos de campo compatibles y escenarios de aplicación

El cable 89477-66 conecta transductores de proximidad a bastidores de monitores remotos en amplias plantas industriales. Los entornos de implementación típicos de alta vibración incluyen:

• Grandes turbinas de vapor de servicios públicos que requieren tendidos de cables extendidos desde las tapas de los cojinetes hasta las salas de control.
• Grandes expansores de gas y compresores centrífugos alojados en recintos acústicos herméticos.
• Grandes unidades de ventilador de túnel de viento industrial y grandes cajas de engranajes de propulsión marina.

Capacidades de diagnóstico avanzadas

La geometría de conductor de calibre 18 AWG más pesada reduce significativamente la resistencia del bucle en comparación con los cables estándar de calibre 22 AWG, lo que evita la atenuación de la señal de alta frecuencia en tramos de 66 pies. Mantener una fidelidad de señal impecable garantiza que los monitores de vibración capturen con precisión los parámetros de órbita de microdesplazamiento sin distorsión de fase ni picos de ruido armónico falsos.

Logística global, cumplimiento y términos de garantía

• Envío rápido: Los pedidos de existencias verificados se procesan y envían en un plazo de 24 a 48 horas.
• Transporte global: Transporte aéreo internacional seguro a través de FedEx, UPS y DHL.
• Protección de calidad: Respaldado por una garantía estándar de 12 meses contra defectos de fabricación.

Información de Global PLC Spare HUB

Los ingenieros de instrumentación a menudo lidian con la atenuación de la señal y la alta resistencia de bucle de CC al enrutar cables de sensor estándar a través de grandes plataformas de turbinas que superan los 50 pies. La experiencia de campo demuestra que el uso de conjuntos de calibre 18 AWG de alta resistencia como el 89477-66 conserva con éxito los niveles de suministro de voltaje en la punta de la sonda. Por ejemplo, una central eléctrica de ciclo combinado resolvió la deriva persistente de la calibración del voltaje de holgura en una bomba de alimentación de caldera remota al reacondicionar con este modelo de cable de menor resistencia.

Preguntas frecuentes profesionales

Pregunta: ¿Por qué los ingenieros especifican un enchufe en ángulo recto en el 89477-66 para instalaciones de turbinas específicas?

Respuesta: El enchufe en ángulo recto minimiza los requisitos de espacio físico por encima de la carcasa de la sonda, evitando interferencias mecánicas con mantas de aislamiento térmico pesadas.

Pregunta: ¿Cómo afecta el tamaño del conductor de 18 AWG al rendimiento en distancias de cable largas?

Respuesta: Los conductores de cobre de 18 AWG más gruesos reducen la resistencia eléctrica, evitando una caída excesiva de voltaje de CC en el tramo de 66 pies para garantizar una polarización estable de la sonda.

Pregunta: ¿Pueden los técnicos recortar o acortar este conjunto de cables de 66 pies durante la puesta en marcha en el sitio?

Respuesta: Se desaconseja encarecidamente el corte en campo porque alterar la capacitancia exacta del cable interrumpe la respuesta de frecuencia calibrada de fábrica del canal de monitoreo de Bently Nevada.

Pregunta: ¿Qué directrices de compra se aplican al calcular los límites máximos de longitud del cable?

Respuesta: Los compradores deben verificar que la longitud combinada total del cable de la sonda, el cable de extensión y el cableado del monitor no exceda el límite máximo de 99 pies del fabricante.

Pregunta: ¿Qué pasos de solución de problemas se aplican si aparece ruido de señal en la pantalla del monitor?

Respuesta: Los técnicos deben verificar que el cable de drenaje del blindaje de lámina esté conectado a tierra de forma segura en el extremo del bastidor de instrumentos, mientras permanece flotante en la carcasa de campo.
