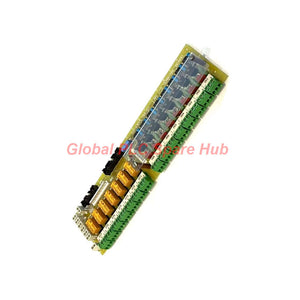

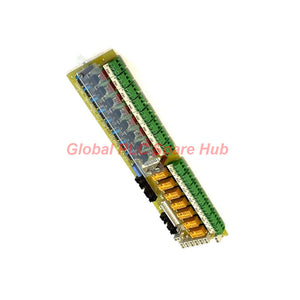

531X307LTBAJG1 GE EX2000 Tarjeta Terminal E/S LAN Nuevo Stock

Descripción general del producto

La 531X307LTBAJG1 es una tarjeta terminal de E/S LAN de alta fiabilidad diseñada por General Electric para la serie de excitación y accionamiento EX2000. Esta tarjeta establece una interfaz de control robusta entre las unidades de procesamiento de control de accionamiento central y la maquinaria externa de la planta. Operando dentro del gabinete del accionamiento, procesa ocho entradas de control configurables y siete salidas de relé Form C para gestionar señales de campo críticas sin latencia mecánica.

Como configuración de Grupo 1 (G1), la 531X307LTBAJG1 utiliza ocho conectores de entrada programables dedicados de 24VCC (CI1PL a CI8PL) enrutados a través de la estructura del bus 8PL. Este diseño arquitectónico facilita el enrutamiento continuo y bidireccional de señales entre la tarjeta terminal LAN, las tarjetas terminales auxiliares NTB/3TB y la tarjeta de control de accionamiento principal. Los circuitos a bordo traducen las señales de campo de alto voltaje a niveles lógicos limpios de 24VCC para una ejecución segura.

Perspectiva de Global PLC Spare HUB

La 531X307LTBAJG1 es muy valorada por los ingenieros de control debido a su topología de aislamiento de doble nivel y su arquitectura de terminación de E/S híbrida. Divide las conexiones de campo entre conectores enchufables de cable plano de alta densidad (PL) para un enrutamiento interno limpio en el rack, y tornillos de bloque de terminales de alta resistencia (TB) para cables de campo robustos. Al admitir entradas de 24V a 240V CA/CC de amplio rango en su matriz de terminales principal, esta tarjeta brinda a los sistemas heredados modernizados una inmensa flexibilidad al tiempo que proporciona un aislamiento de señal confiable de entornos electromagnéticos industriales hostiles.

Especificaciones técnicas

• Marca: General Electric (GE)
• Modelo: 531X307LTBAJG1
• Serie: Sistema de Control y Excitación EX2000
• Tipo de Módulo: Tarjeta Terminal Local LAN (LTB)
• Entradas de Control Configurables: 8 puntos a través de los conectores CI1PL-CI8PL (lógica de 24VCC)
• Entradas de Terminal: 8 terminales punto a punto (IN1 a IN8) que aceptan señales de 24V a 240V CA o CC
• Salidas de Relé de Control: 7 relés Form C de baja tensión y baja corriente (OT1 a OT7) con 3 terminales cada uno
• Accionamiento de Alto Voltaje: Conexiones de contacto piloto integradas para bobinas de relé de alta resistencia y alta corriente
• Umbral de Encendido: Nivel de señal CA/CC pico de 6V, 0,5mA
• Umbral de Apagado: Nivel de señal CA/CC pico de 6V, 0,5mA
• Componentes Ajustables: Ninguno (diseño de hardware fijo de estado sólido)
• Origen: Estados Unidos de América (EE. UU.)

Capacidades de Diagnóstico e Indicadores de Estado

• Matriz visual de diagnóstico en tiempo real a bordo que utiliza 15 indicadores LED activos mapeados directamente a la lógica de E/S.
• Los LED1 a LED8 se iluminan instantáneamente cuando se detecta una fuente de voltaje activa en los circuitos de campo IN1 a IN8.
• Los LED17 a LED23 se iluminan en secuencia cuando la ejecución de comandos energiza los relés de campo RX1 a RX7.
• La detección de voltaje de estado sólido monitorea continuamente las transiciones de voltaje ON/OFF contra umbrales exactos de 6V.

Equipos Objetivo y Escenarios de Aplicación

• Gabinetes de excitación de generadores GE EX2000 que gestionan campos de motores síncronos industriales grandes.
• Accionamientos de motores de CC industriales de alta resistencia que requieren una interfaz terminal centralizada para operadores de control externos.
• Paneles de coordinación de contactores de línea principal acoplados con cadenas de parada de emergencia y enclavamiento de seguridad.
• Infraestructura de control de centrales eléctricas que integra pulsadores de control remoto y matrices de luces indicadoras de estado.

Pautas de Instalación y Cableado

• Monte la tarjeta de forma segura en su ranura designada dentro del gabinete principal del accionamiento o excitador.
• Encamine los cables planos de E/S de bajo voltaje completamente separados de los conductores de fase de alta potencia para evitar la inyección de ruido.
• Tuerza y apantalle todos los cables de conexión de CA de larga distancia para minimizar los efectos del acoplamiento capacitivo en los terminales IN1 a IN8.
• Combine esta tarjeta con el conjunto de terminales RTBA cuando sus esquemas requieran acceso simultáneo a ambas tarjetas de relé.

Guía de Adquisición y Selección

• Verifique que su aplicación requiera entradas de campo de CA; la configuración G1 (531X307LTBAJG1) admite entradas de CA, mientras que las variaciones G2 no.
• Confirme que la corriente de fuga de todos los dispositivos de campo externos conectados en serie permanezca estrictamente por debajo de 0,5mA para evitar que los canales de enclavamiento se queden en un estado ON constante.
• Verifique la compatibilidad del diseño del bus de su gabinete existente con las asignaciones de pines del conector de bus 8PL antes de la sustitución en caliente.

Logística, Embalaje y Garantía

• Contenido del paquete: Una tarjeta terminal local LAN 531X307LTBAJG1 verificada de fábrica.
• Período de garantía: Protección de garantía completa de 12 meses que abarca todos los circuitos electrónicos y componentes de relé.
• Operaciones de envío: Procesos de embalaje seguros completados dentro de las 24 a 48 horas posteriores a la realización del pedido.
• Envío global: Servicios de entrega internacional premium proporcionados a través de FedEx, UPS y DHL.

Preguntas Frecuentes

Pregunta: ¿Cuál es el riesgo operativo si las corrientes de fuga de campo superan el umbral de 0,5mA en las entradas?

Respuesta: Las corrientes de fuga superiores a 0,5mA superarán el umbral de encendido de 6V, lo que hará que el canal de entrada permanezca falsamente atascado en un estado ON.

Pregunta: ¿Puedo usar esta tarjeta de versión G1 específica en una aplicación que depende en gran medida de entradas de campo de 120 VCA?

Respuesta: Sí, este modelo G1 convierte entradas de 24-240 VCA a lógica de 24 VCC, mientras que la versión G2 prohíbe estrictamente el uso de señales de entrada de CA.

Pregunta: ¿Cómo afecta el acoplamiento capacitivo al cableado de campo de larga distancia conectado a los terminales IN1 a IN8?

Respuesta: En las líneas de CA, el acoplamiento capacitivo genera un voltaje de fuga fantasma que puede disparar el umbral de encendido bajo de 6V, creando señales de entrada fantasmas.

Pregunta: ¿Las salidas de relé Form C de baja corriente (OT1-OT7) requieren supresión externa al conmutar cargas piloto inductivas?

Respuesta: La experiencia de campo demuestra que la adición de amortiguadores RC externos a través de cargas inductivas evita el arqueo de los contactos y extiende la vida útil operativa de los relés.

Pregunta: ¿Hay potenciómetros, puentes o interruptores DIP que requieran ajuste o sintonización manual durante la puesta en marcha?

Respuesta: No, esta tarjeta cuenta con una configuración de hardware fija no ajustable que elimina errores de sintonización de campo durante los intercambios de mantenimiento.
