3AUA0000089107 Kit de bus de campo FENA-11 Interfaz Ethernet ABB

3AUA0000089107 Adaptador Ethernet ABB FENA-11 ACS880

Resumen del producto | Tres protocolos industriales, una interfaz para variadores

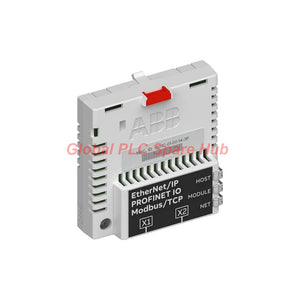

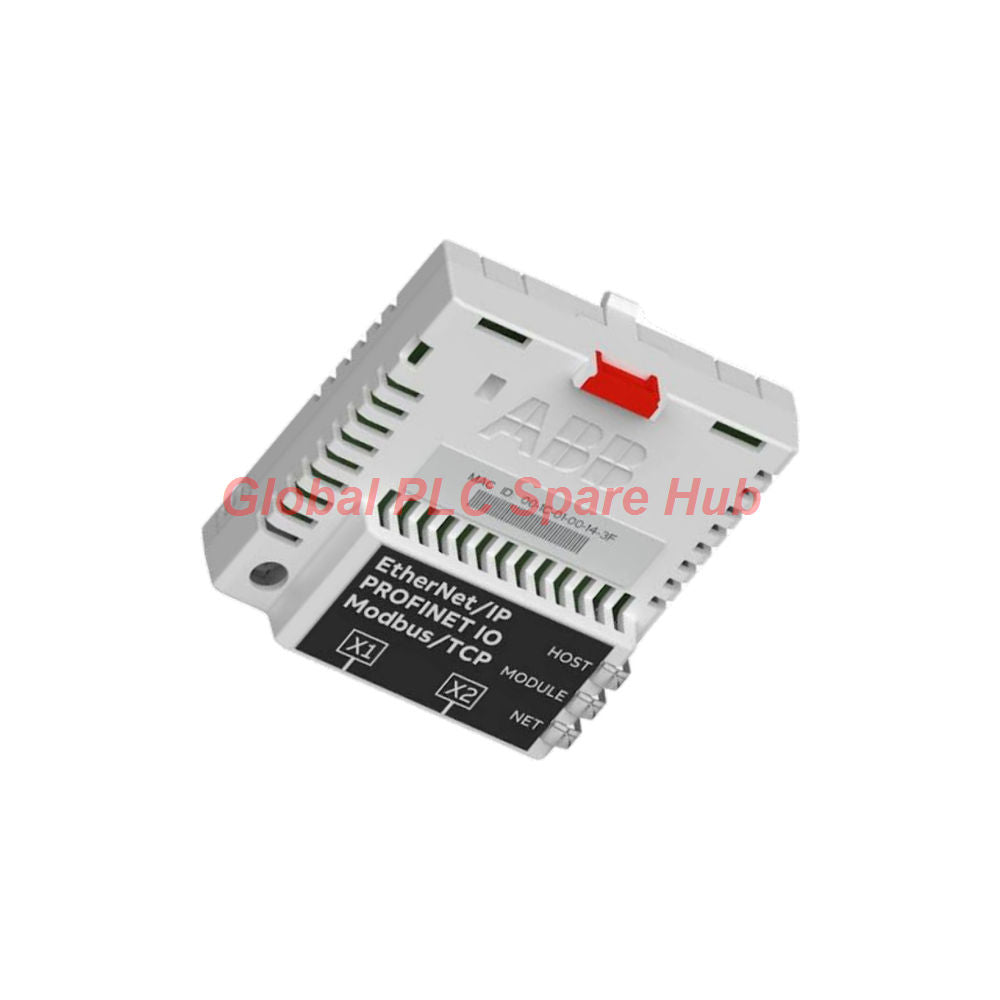

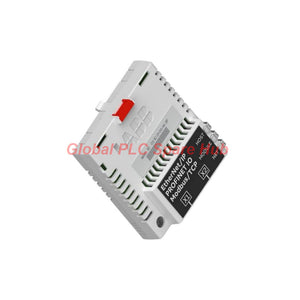

El ABB FENA-11 es un adaptador Ethernet de puerto único para variadores ABB compatibles, incluyendo configuraciones ACS880 admitidas.

Conecta unidades de control de variadores a redes Ethernet industriales. El módulo es compatible con PROFINET IO, EtherNet/IP y Modbus TCP.

Los ingenieros seleccionan el protocolo de comunicación a través de un parámetro del variador. Este enfoque permite la integración con diferentes plataformas PLC y de automatización sin cambiar la interfaz Ethernet física del adaptador.

El FENA-11 intercambia comandos, referencias, información de estado y datos de proceso del variador. Sus perfiles específicos de protocolo admiten comunicación normalizada del variador o mapeo transparente de datos.

• Fabricante: ABB
• Modelo de producto: FENA-11
• ID de producto: 3AUA0000089107
• Familia de producto: ABB FieldBus Kit
• Descripción de catálogo: Adaptador Ethernet para Modbus TCP, EtherNet/IP y PROFINET IO
• EAN: 6438177287445
• Plataforma prevista: Variadores ABB compatibles, incluyendo modelos ACS880 admitidos
• Estado: Nuevo y en embalaje original de fábrica

Arquitectura de comunicación | Seleccione el protocolo para su sistema de control

El adaptador proporciona un puerto Ethernet RJ-45. El protocolo seleccionado determina cómo el PLC o controlador intercambia datos con el variador.

Distinción técnica: El FENA-11 admite estos protocolos, pero no opera los tres simultáneamente. Configure el protocolo requerido a través del parámetro correspondiente del variador.

Intercambio de datos del variador | Control, referencia y retroalimentación

El controlador puede usar el adaptador para intercambiar información con el variador.

1. Canal de comandos: Transfiera comandos de control del variador compatibles desde el PLC.
2. Canal de referencia: Envíe valores de velocidad, par u otros valores de referencia configurados compatibles.
3. Canal de retroalimentación: Lea el estado del variador y los valores actuales seleccionados.
4. Acceso a parámetros: Utilice servicios de protocolo compatibles para acceder a los parámetros del variador.
5. Datos de aplicación: Configure el intercambio de datos basado en perfiles o transparente para la aplicación de control.

Las señales y funciones de control disponibles dependen del firmware del variador, el perfil seleccionado y la configuración de parámetros. Confirme el mapeo de datos requerido en la documentación de ABB correspondiente.

Especificaciones técnicas | Resumen de hardware

Nota de dimensiones: Los datos suministrados indican una altura neta de 5 mm. Verifique el dibujo mecánico completo antes de comprobar el espacio libre del gabinete o el ajuste de repuesto.

Instalación de red | Cable, conector y topología

El FENA-11 utiliza cableado Ethernet industrial estándar y una conexión RJ-45. Seleccione la construcción del cable de acuerdo con el entorno de instalación.

• Cable compatible: CAT5 o CAT6 UTP, FTP o STP.
• Conector: Puerto Ethernet RJ-45 X1.
• Terminación: Interna.
• Segmento máximo de cable: 100 m.
• Topología: Bus o estrella, sujeto al protocolo y equipo de red seleccionados.
• Nota sobre conexión en cadena (daisy-chain): La documentación suministrada identifica un límite de 50 nodos en cadena para el FENA-21. No aplique este límite al FENA-11 sin confirmación.

Utilice conmutadores Ethernet adecuados cuando la arquitectura de control requiera múltiples ramales de red. Mantenga el cableado de comunicación alejado de conductores de alimentación con alto nivel de ruido siempre que sea posible.

Compatibilidad del variador | Confirme la ranura de opción antes de realizar el pedido

El FENA-11 se instala en una ranura de opción de una unidad de control de variador ABB compatible. El variador suministra energía al módulo y se conecta a través de su interfaz de 20 pines.

Para una aplicación ACS880, verifique la variante exacta del variador, la unidad de control, el firmware y las opciones de bus de campo aprobadas. El nombre de la familia ACS880 por sí solo no confirma la compatibilidad con todas las revisiones de hardware.

Confirme también el protocolo admitido por el PLC y el método de configuración. Un proyecto PROFINET, un proyecto EtherNet/IP y un proyecto Modbus TCP requieren una configuración diferente en el lado del controlador.

Instalación y puesta en marcha | Secuencia práctica

1. Identifique el modelo del variador y localice su ranura de opción de adaptador Ethernet aprobada.
2. Aísle la alimentación del variador y siga el procedimiento de seguridad eléctrica del fabricante.
3. Inserte el adaptador en la ranura designada y asegúrelo como se indica en el manual del variador.
4. Conecte el cable Ethernet al puerto RJ-45.
5. Configure el protocolo requerido mediante el parámetro del variador correspondiente.
6. Configure el PLC o controlador utilizando el perfil de protocolo y la configuración de dispositivo correctos.
7. Verifique la comunicación de red antes de habilitar el control remoto del variador.
8. Pruebe las funciones de mando, referencia, retroalimentación y manejo de fallas en condiciones de puesta en marcha aprobadas.

Siga las instrucciones de instalación específicas del variador. No inserte ni extraiga el módulo mientras el variador permanezca energizado, a menos que ABB permita explícitamente ese procedimiento.

Diagnóstico mediante LED | Interpretación de condiciones de comunicación

El adaptador tiene tres indicadores LED bicolor: HOST, MODULE y NETWORK/NET. Proporcionan información visual sobre la conexión del host, la condición del módulo y la comunicación de red.

Los significados exactos de los LED dependen de los patrones de indicadores documentados. Utilice el manual de ABB para interpretar colores específicos y secuencias de parpadeo en lugar de asumir un código universal.

Ejemplo de puesta en marcha: Un variador aparece sin conexión después de un cambio de controlador. Compruebe primero el indicador NET y el enlace físico. Luego verifique el protocolo seleccionado y la configuración del controlador. Finalmente, inspeccione el reconocimiento y la configuración de perfiles del lado del variador.

Esta secuencia separa los problemas de conectividad física de los errores de configuración. El adaptador no diagnostica de forma independiente fallas del motor, rodamientos o mecánicas.

Adecuación de la aplicación | Donde el FENA-11 aporta valor

• Variadores de motor ACS880: Conecte instalaciones de variadores compatibles a controladores Ethernet industriales.
• Cintas transportadoras y manejo de materiales: Intercambie comandos de variador y retroalimentación de velocidad con líneas controladas por PLC.
• Bombas y ventiladores: Integre referencias de variadores y retroalimentación operativa en la automatización de procesos.
• Sistemas de procesos industriales: Utilice Modbus TCP, PROFINET IO o EtherNet/IP según la arquitectura del sistema de control.
• Proyectos de construcción de máquinas: Estandarice la comunicación del variador cuando el controlador seleccionado admita el protocolo requerido.
• Modernización de variadores: Reemplace o agregue una interfaz de comunicación tras verificar la configuración de opción aprobada del variador.

Perspectiva de Global PLC Spare HUB | Consejos de selección de ingeniería

Elija el protocolo de comunicación basado en la arquitectura del controlador, no simplemente en el puerto Ethernet disponible.

Por ejemplo, una máquina que utiliza un PLC basado en PROFINET puede requerir el perfil PROFIdrive. Un sistema que utiliza EtherNet/IP puede necesitar el perfil ODVA AC/DC Drive. Los modos transparentes pueden adaptarse a aplicaciones con mapeo de datos personalizado.

Antes de realizar el pedido, confirme tres interfaces: el conector del lado del variador del adaptador, la compatibilidad de protocolo del controlador y el diseño de datos de proceso requerido por la aplicación. Esta revisión reduce los cambios de configuración durante la puesta en marcha.

Embalaje, envío y garantía

• Contenido del paquete: Un adaptador Ethernet ABB FENA-11. Confirme los accesorios incluidos con el pedido y la lista de empaque del proveedor.
• Embalaje de fábrica: La información del producto suministrada especifica embalaje de cartón y envoltorio de burbujas de PE antiestático.
• Garantía: 12 meses, sujeto a los términos de garantía aplicables del vendedor.
• Empresas de transporte: FedEx, UPS y DHL.
• Objetivo de despacho: 24–48 horas después de la confirmación del pedido y verificación del stock.
• Soporte de pedidos: Proporcione el ID completo del producto y el modelo del variador para la revisión de compatibilidad.
