369B1885G5005 Módulo de relé GE Nexus 2003 | Control de 24VCC

Módulo de relé GE Nexus 2003 | 369B1885G5005

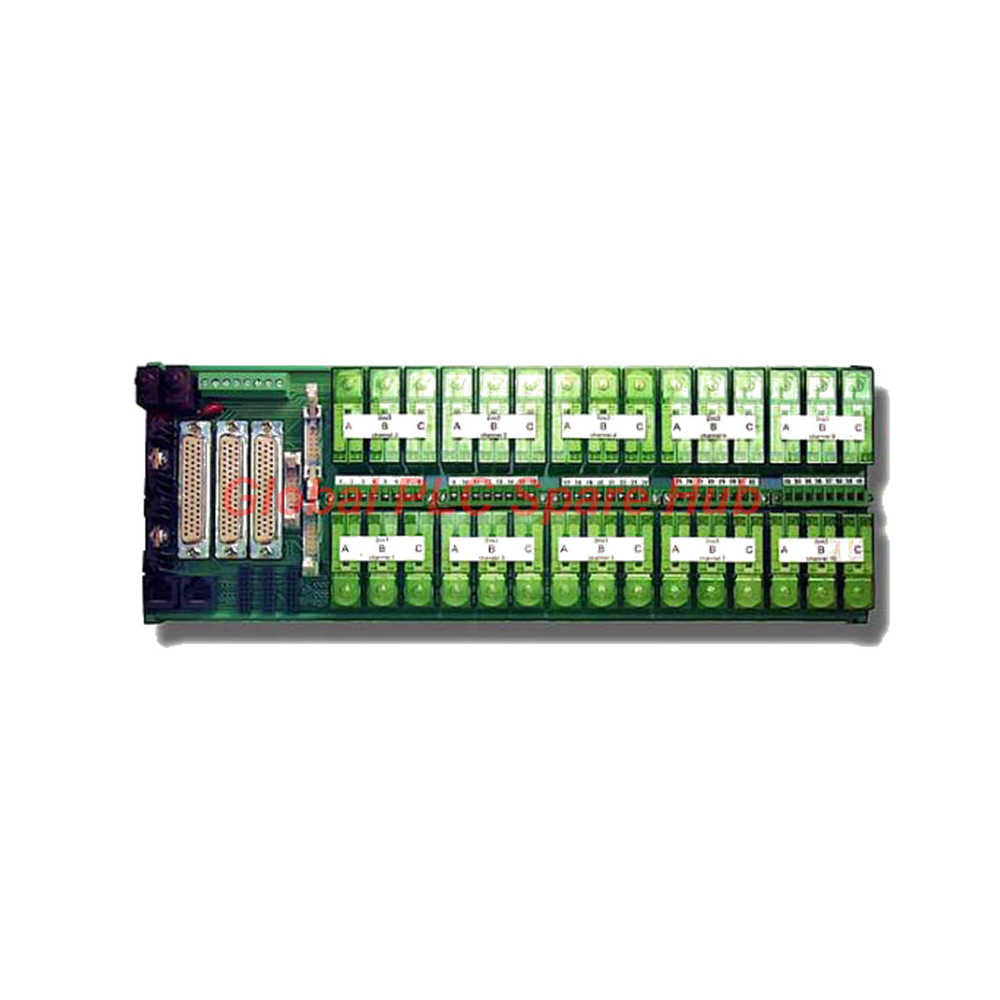

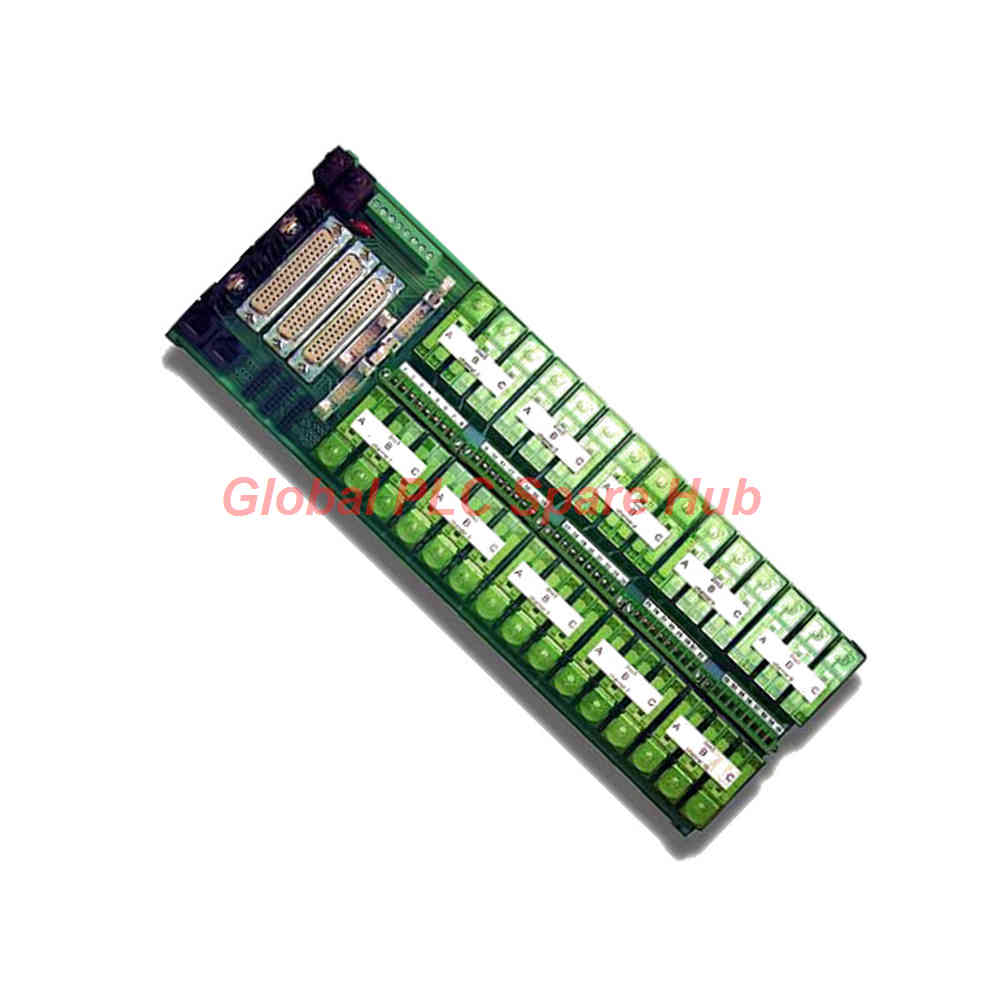

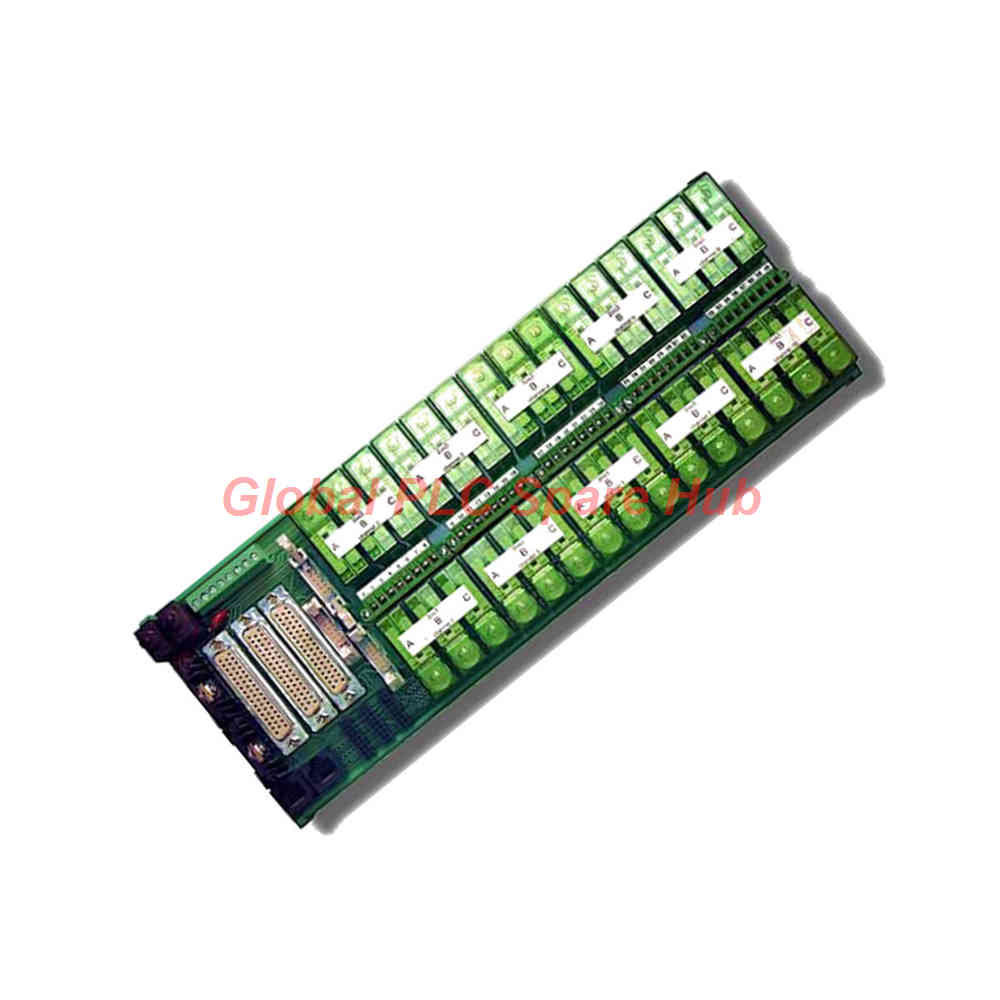

El 369B1885G5005 es un módulo de relé GE Nexus 2003 identificado con la designación de modelo 2OO3. Está diseñado para su uso dentro de una arquitectura de control industrial compatible donde se requieran funciones de control basadas en relés.

Su rango de suministro especificado es de 21.6–26.4 VCC, con una potencia nominal máxima de 1.5 W. Estos valores ayudan a los ingenieros a verificar la fuente de alimentación antes de la instalación. Confirme los valores nominales de los contactos de relé, las asignaciones de terminales y la compatibilidad del sistema con la documentación de GE correspondiente.

• Fabricante: GE (General Electric)
• Modelo: Módulo de relé Nexus 2003 2OO3
• Número de parte: 369B1885G5005
• Tipo de componente: Módulo de relé industrial
• Voltaje nominal: 21.6–26.4 VCC
• Potencia nominal máxima: 1.5 W
• Garantía: 12 meses, sujeta a los términos aplicables

01 | Clasificaciones eléctricas y límites de selección

Parámetro	Especificación	Relevancia técnica
Marca	GE	Identifica al fabricante
Serie / Modelo	Nexus 2003 / 2OO3	Soporta la identificación a nivel de sistema
Número de parte	369B1885G5005	Úselo para compras y comprobaciones de repuestos
Voltaje nominal	21.6–26.4 VCC	Define el rango de voltaje de CC establecido
Potencia nominal máxima	1.5 W	Ayuda a evaluar la demanda de energía del módulo
Estimación de corriente	Aproximadamente 56.8–69.4 mA a 26.4–21.6 VCC, respectivamente, si la potencia se mantiene en 1.5 W	Solo estimación calculada; verifique la corriente real con los datos del fabricante
Clasificación de contacto de relé	No proporcionado	Verifique el voltaje, la corriente y el tipo de carga antes de conectar una carga
Configuración de contacto	No proporcionado	Confirme el número y la disposición de los contactos
Temperatura de operación	No proporcionado	Consulte la especificación de instalación aplicable
Montaje y terminales	No proporcionado	Confirme los requisitos de rack, conector y cableado

Precaución de selección: Los valores nominales de voltaje y potencia establecidos no determinan la capacidad de conmutación del módulo. Verifique las clasificaciones de los contactos del relé antes de conectar solenoides, contactores, alarmas u otras cargas de campo.

02 | Lo que los ingenieros deben verificar antes de la instalación

Los módulos de relé se sitúan entre la lógica de control y los circuitos que operan. La selección correcta requiere más que simplemente igualar el voltaje nominal.

• Compatibilidad de potencia: Confirme que el suministro medido se mantenga dentro de 21.6–26.4 VCC en condiciones de operación.
• Compatibilidad de carga: Compare el voltaje, la corriente de estado estable y la corriente de irrupción de la carga de campo con las clasificaciones de contacto documentadas.
• Compatibilidad de interfaz: Verifique la ranura designada, el plano posterior (backplane), el conector y la configuración del sistema de control.
• Compatibilidad lógica: Confirme el estado de comando esperado y el comportamiento de operación del relé dentro del sistema host.
• Requisitos de protección: Consulte las recomendaciones del fabricante para cargas inductivas, dispositivos de supresión, puesta a tierra y fusibles.

03 | Flujo de trabajo de instalación y puesta en servicio

1. Registre la configuración existente: Capture la etiqueta del módulo, la ubicación de la ranura, el cableado de terminales y la configuración relevante del controlador.
2. Aísle el circuito: Siga los procedimientos de bloqueo y aislamiento del sitio antes de retirar o instalar hardware.
3. Inspeccione el hardware: Verifique si el conector, los terminales, la carcasa y la interfaz de conexión presentan daños visibles.
4. Verifique el suministro: Mida el suministro de CC usando un medidor aprobado y confirme el rango de voltaje especificado.
5. Confirme el circuito de carga: Revise el diagrama de cableado y las clasificaciones de contacto del relé documentadas antes de conectar el equipo de campo.
6. Instale el módulo: Siga el procedimiento aprobado por GE para la inserción, retención y conexión del conector del módulo.
7. Realice pruebas funcionales: Verifique el comando, la respuesta del relé, la retroalimentación y el comportamiento del dispositivo de campo bajo un procedimiento de prueba aprobado.
8. Documente los resultados: Registre las alarmas, los resultados de las pruebas, los cambios de configuración y cualquier medida correctiva.

Consejo de puesta en servicio: No deduzca la disposición correcta de los terminales basándose en la apariencia de otro módulo. Utilice el número de parte exacto y la documentación de cableado aprobada.

04 | Compatibilidad de equipos y aplicaciones típicas

El módulo está destinado a un entorno de control GE Nexus compatible. El equipo host preciso y los puntos de instalación admitidos requieren confirmación a partir de la documentación del sistema pertinente.

• Paneles de control industrial: Circuitos de control basados en relés dentro de una instalación Nexus compatible.
• Generación de energía: Interfaces de equipos de control y auxiliares donde se aplique la función de relé documentada.
• Automatización de procesos: Funciones de control discretas en sistemas industriales compatibles.
• Enclavamiento de equipos: Circuitos de interfaz operados por relé, sujetos a clasificaciones de contacto verificadas y diseño del sistema.
• Reemplazo de mantenimiento: Planificación de reemplazo para un módulo instalado que tenga el número de parte coincidente.

Las posibles cargas de campo incluyen alarmas, circuitos de interposición e interfaces de control de contactores solo cuando las clasificaciones de contacto documentadas lo permitan. Esta descripción no establece compatibilidad directa con ningún controlador de turbina, rack de PLC o sistema de seguridad específico. Verifique los requisitos del modelo de host y del firmware antes de comprar.

05 | Diagnóstico de campo: Síntomas de fallas y prioridades de prueba

Síntoma observado	Comprobaciones iniciales	Consideración de ingeniería
El módulo no responde	Mida el voltaje de suministro e inspeccione la conexión del módulo	Verifique el estado del controlador y los indicadores de estado del módulo, si los tiene
La salida del relé no opera	Verifique el comando de control y las condiciones de prueba aprobadas	Verifique la ruta de salida, la condición del relé y el cableado de carga
El dispositivo de campo opera de forma intermitente	Inspeccione terminales, conectores y la estabilidad del suministro	Verifique cableado suelto, desgaste de contactos, irrupción de carga e interferencia eléctrica
Operación inesperada del relé	Revise la lógica de comando, los enclavamientos y la secuencia de control	Separe los errores lógicos de las fallas de hardware o cableado
Disparos repetidos de fusibles o protección	Aísle la carga e inspeccione si hay fallas de cableado	Verifique sobrecargas, cortocircuitos y componentes de supresión inadecuados

Ejemplo de campo: Un ingeniero descubre que un contactor conectado no se activa durante una prueba funcional. Primero, el ingeniero verifica el suministro de CC y comprueba si el controlador emite el comando esperado. A continuación, el ingeniero verifica la ruta de salida del relé y el cableado de campo bajo un procedimiento aprobado. Esta secuencia ayuda a distinguir un problema de suministro, un problema de lógica, una falla de cableado o una falla del relé.

El módulo no mide de forma independiente la vibración, la temperatura o las variables de proceso según las especificaciones disponibles. Su valor de diagnóstico depende de la información de estado del sistema host y de las pruebas eléctricas realizadas por el ingeniero.

06 | Revisión de Global PLC Spare HUB

Para proyectos de reemplazo, el 369B1885G5005 debe evaluarse como un identificador de hardware específico, no simplemente como un componente de relé genérico de 24 VCC.

El rango establecido de 21.6–26.4 VCC proporciona a los ingenieros un punto de partida claro para verificar el circuito de suministro. La potencia nominal máxima de 1.5 W también ayuda con la presupuestación de energía preliminar. Ninguno de estos valores reemplaza la verificación de las clasificaciones de conmutación del relé o los requisitos de su sistema host.

Desde una perspectiva de mantenimiento, registre la etiqueta del módulo original y el cableado antes de retirarlo. Si el reemplazo se enciende pero el dispositivo de campo no opera, verifique la ruta de comando y el circuito de carga antes de asumir que el nuevo módulo está defectuoso. Este enfoque reduce las sustituciones evitables y mejora el aislamiento de fallas.

07 | Pedidos, embalaje y garantía

• Producto: Módulo de relé GE Nexus 2003
• Número de parte: 369B1885G5005
• Condición: Se suministra como nuevo y en el embalaje de fábrica, como se indica en la información del producto; confirme la disponibilidad y el embalaje específicos del pedido.
• Contenido del paquete: Un módulo de relé, sujeto a la confirmación del pedido. Los accesorios o documentación adicionales se incluyen solo cuando se especifica.
• Garantía: 12 meses, sujeto a los términos de garantía aplicables del vendedor.
• Transportistas: FedEx, UPS y DHL, según el destino y la disponibilidad del servicio.
• Plazo de envío: Generalmente 24–48 horas después de la confirmación del pedido, sujeto a disponibilidad de stock y procesamiento del pedido.

Comuníquese con Global PLC Spare HUB para confirmar la disponibilidad actual, los detalles del embalaje, la cobertura de la garantía y los arreglos de envío antes de realizar un pedido.

08 | Preguntas frecuentes

P1: ¿Cómo debo verificar la fuente de alimentación del módulo bajo carga?

Mida el voltaje de CC en los terminales de suministro designados siguiendo los procedimientos de seguridad del sitio. Compruebe si hay caídas de voltaje durante la conmutación y confirme que el suministro se mantenga dentro de 21.6–26.4 VCC.

P2: ¿Puede la clasificación de 1.5 W determinar si este módulo puede accionar mi contactor?

No. La clasificación de potencia no define la capacidad de conmutación del contacto del relé. Verifique el voltaje del contacto, la corriente, la categoría de carga y los requisitos de irrupción antes de conectar el contactor.

P3: ¿Qué información ayuda a confirmar la compatibilidad con un sistema Nexus instalado?

Proporcione el número de parte completo, el modelo del equipo host, la ranura del módulo, la revisión del sistema y la documentación de cableado disponible. Estos detalles ayudan a identificar los requisitos de interfaz y configuración.

P4: ¿Qué debo hacer si el módulo de reemplazo recibe energía pero la salida permanece inactiva?

Verifique el comando del controlador, los enclavamientos, el estado del módulo, el cableado de salida y la carga de campo. Utilice el procedimiento de diagnóstico aprobado para aislar la falla antes de reemplazar componentes adicionales.

P5: ¿Qué detalles debo enviar al solicitar una cotización?

Proporcione el número de parte, la cantidad requerida, el destino y los detalles de instalación. Incluya fotografías claras de la etiqueta y el modelo del sistema host cuando estén disponibles. Pida al proveedor que confirme el voltaje especificado, el embalaje, la garantía y los arreglos de entrega.

Solicite una cotización y soporte de compatibilidad

¿Necesita el módulo de relé GE 369B1885G5005 Nexus 2003 para un proyecto de mantenimiento de sistema de control? Comuníquese con Global PLC Spare HUB para obtener una cotización, verificar la disponibilidad del pedido y recibir asistencia para comparar la identificación del módulo con la documentación de su equipo.
