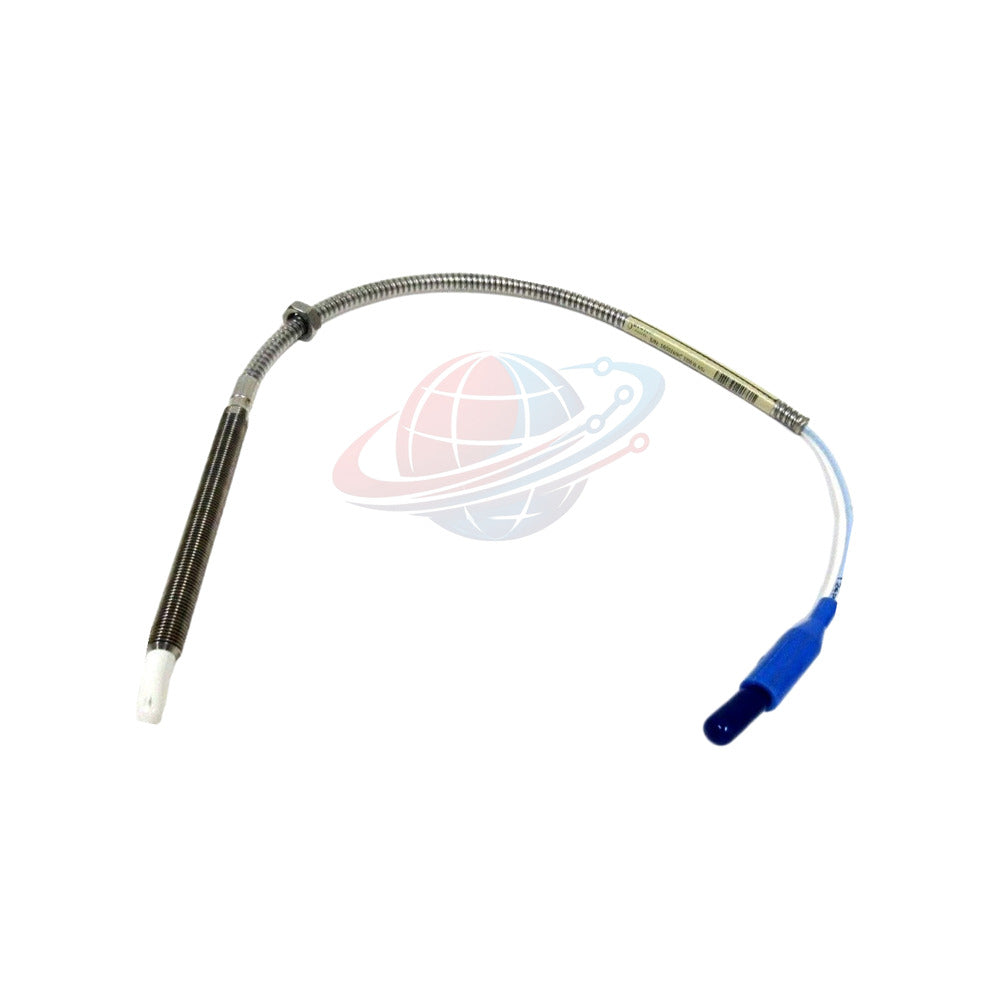

330909-00-80-70-02-00 Sensor de proximidad Bently Nevada 3300 NSv 7m blindado

Descripción general del producto

La 330909-00-80-70-02-00 es una sonda de proximidad 3300 NSv de ingeniería de precisión fabricada por Bently Nevada. Diseñada específicamente para aplicaciones de holgura estrecha donde las sondas estándar no pueden encajar, este modelo 330909 cuenta con una rosca UNF de 3/8-24 y un blindaje integrado de acero inoxidable para una protección mecánica superior. Destaca en la monitorización de vibraciones y posición en ejes de pequeño diámetro, utilizando una respuesta de alta frecuencia para capturar movimientos de objetivo minúsculos en maquinaria de alto rendimiento.

Desglose de la configuración

• 330909 — Modelo base: Sonda 3300 NSv (3/8-24 UNF)
  • 00 — Longitud sin rosca: 0.0 pulgadas
    • 80 — Longitud total de la carcasa: 8.0 pulgadas
      • 70 — Longitud total: 7.0 metros (23.0 pies)
        • 02 — Conector/Cable: Coaxial en miniatura ClickLoc con blindaje
          • 00 — Aprobación: No requerida (Aplicación estándar)

Especificaciones técnicas

• Marca: Bently Nevada / Baker Hughes
• Modelo: 330909-00-80-70-02-00
• Serie: Sistema de transductores de proximidad 3300 NSv
• Material de la carcasa: Acero inoxidable AISI 304 (SST)
• Material de la punta: Sulfuro de polifenileno (PPS)
• Tipo de cable: coaxial de 75 Ω, aislado con FEP y blindaje de acero inoxidable
• Resistencia CC: Conductor central a exterior (7.0m) = 5.9 ± 0.9 ohmios
• Temperatura de funcionamiento: -52°C a +177°C (-62°F a +351°F)
• Sellado a presión: Junta tórica de Viton para el sellado de presión diferencial
• Par de montaje: 11.3 N•m (100 in•lb) recomendado
• Acoplamiento máximo de rosca: 0.563 pulgadas
• Peso total: Aproximadamente 14 a 150 g (dependiendo de la configuración del blindaje)

Perspectiva de Global PLC Spare HUB

La 330909-00-80-70-02-00 es la "solución de problemas" para compresores centrífugos y turbinas pequeñas. Mientras que las sondas estándar de 5 mm u 8 mm tienen dificultades con superficies de objetivo pequeñas, la tecnología NSv (Narrow Side View) permite que la 330909 mantenga una alta linealidad incluso cuando las holguras de los avellanados son mínimas. La longitud total de 7 metros en esta configuración específica es ideal para máquinas de gran tamaño donde el sensor Proximitor debe montarse en una caja de conexiones remota lejos de la carcasa del cojinete.

Escenarios de aplicación y compatibilidad

• Vibración de eje pequeño: Monitorización de la vibración radial en ejes de menos de 76 mm (3 pulg.).
• Medición de empuje: Monitorización de la posición axial en carcasas de cojinetes estrechas.
• Sistemas compatibles: Diseñado específicamente para su uso con el Proximitor 3300 NSv y cables de extensión.
• Uso industrial: Turbocompresores de alta velocidad, pequeñas turbinas de vapor y cojinetes magnéticos radiales.

Diagnóstico y rendimiento

• Respuesta de frecuencia: Optimizada para rotores de alta velocidad donde las sondas estándar sufren de interferencia de "vista lateral".
• Mantenimiento del factor de escala: El avellanado mínimo recomendado de 13 mm (0.5 pulg.) asegura que el Factor de Escala Promedio (ASF) se mantenga constante.
• Integridad del sello: La junta tórica de Viton evita la migración de aceite a través de la carcasa de la sonda, aunque las temperaturas sostenidas por debajo de -34°C pueden afectar la longevidad del sello.

Envío y garantía

• Garantía: 12 meses de garantía de calidad integral.
• Envío: Express mundial a través de FedEx, UPS o DHL.
• Manipulación: Se envía en 24 a 48 horas desde el stock.
• Origen: Genuino Hecho en EE. UU.

Guía de selección

• Elección del blindaje: La opción "02" proporciona blindaje ClickLoc, esencial para áreas con altos residuos mecánicos o donde el enrutamiento del cable no está protegido por conductos.
• Coincidencia de longitud: Asegúrese siempre de que la longitud total (7.0 m) coincida con la calibración de su Proximitor; las longitudes no coincidentes darán lugar a errores de medición significativos.

Preguntas frecuentes de expertos

¿Cuál es el impacto de usar un avellanado más pequeño que 13 mm con el 330909?

Los avellanados pequeños causan "carga lateral" donde la sonda ve las paredes del orificio. Esto generalmente reduce el rango lineal y cambia el factor de escala en holguras más amplias.

¿Se puede cortar el cable de 7.0 m a una longitud más corta para una instalación más limpia?

Nunca corte el cable de la sonda. La capacitancia y la resistencia son críticas para el circuito de oscilación del Proximitor calibrado para el sistema de 7 m.

¿Qué ofrece el conector "ClickLoc" sobre los conectores estándar?

El ClickLoc (Opción 02) proporciona un "clic" táctil que asegura una conexión segura y resistente a las vibraciones que previene fallos intermitentes de la señal comunes en maquinaria de alta vibración.

¿El 330909-00-80-70-02-00 tiene clasificación de presión para aplicaciones de aceite sumergido?

Aunque cuenta con un sello de junta tórica de Viton, estas sondas no se prueban individualmente a presión en la fábrica. Está diseñado para presión diferencial, pero no para inmersión a alta presión sin una carcasa secundaria.

¿Cómo verifico el estado de la sonda sin un Proximitor?

Utilice un multímetro de alta precisión para verificar la resistencia entre el pin central y el blindaje exterior. Para este modelo de 7 m, debería leer entre 5.0 y 6.8 ohmios.
