330909-00-20-05-02-05 Sensor - Serie Bently Nevada 3300 NSv
Manufacturer: Bently Nevada
Product No.: 330909-00-20-05-02-05
Condition： En stock
Product Type: Sonda de proximidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general de la pieza y desglose de la configuración

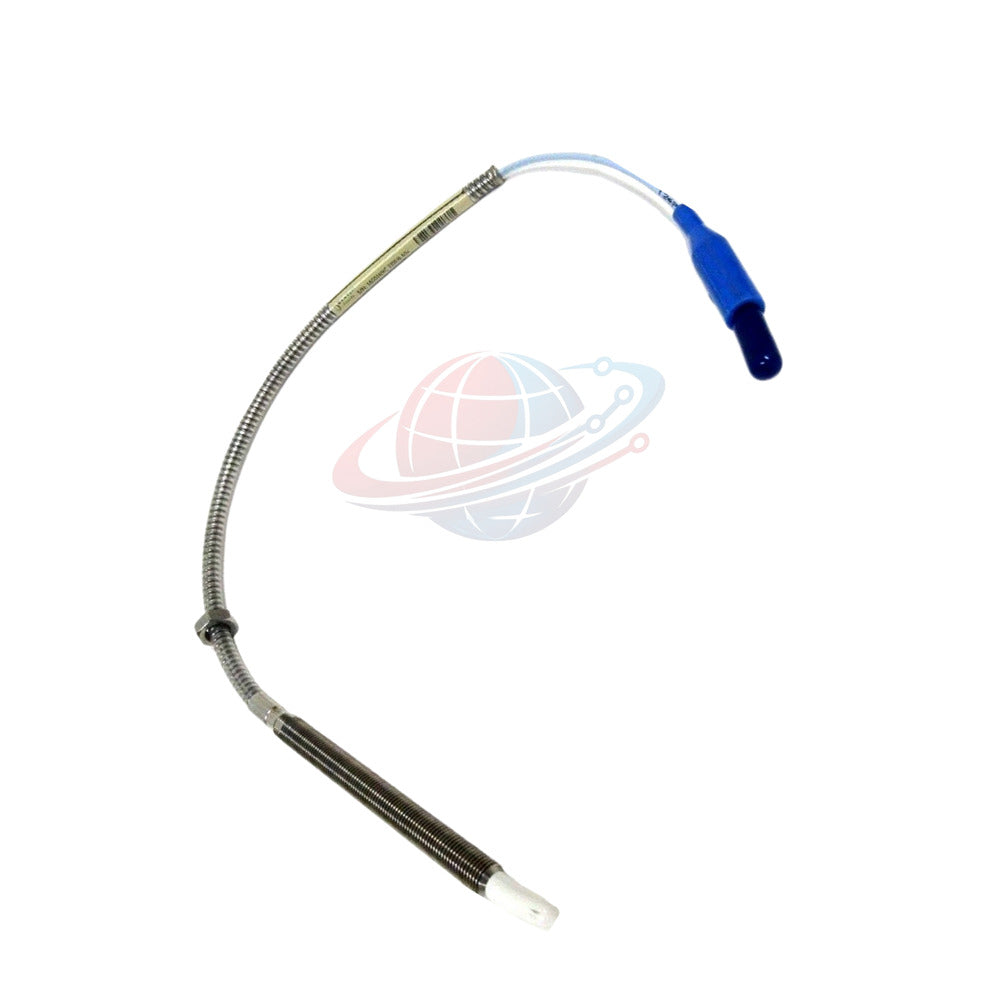

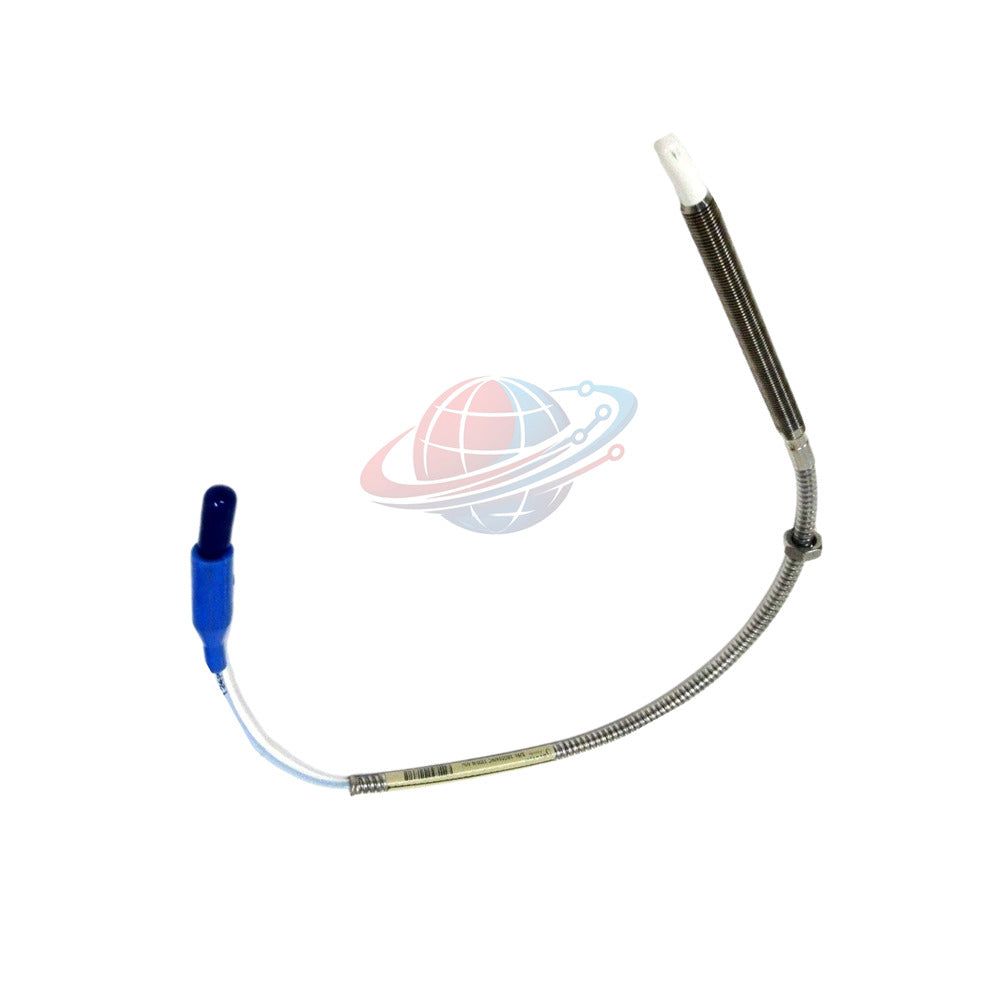

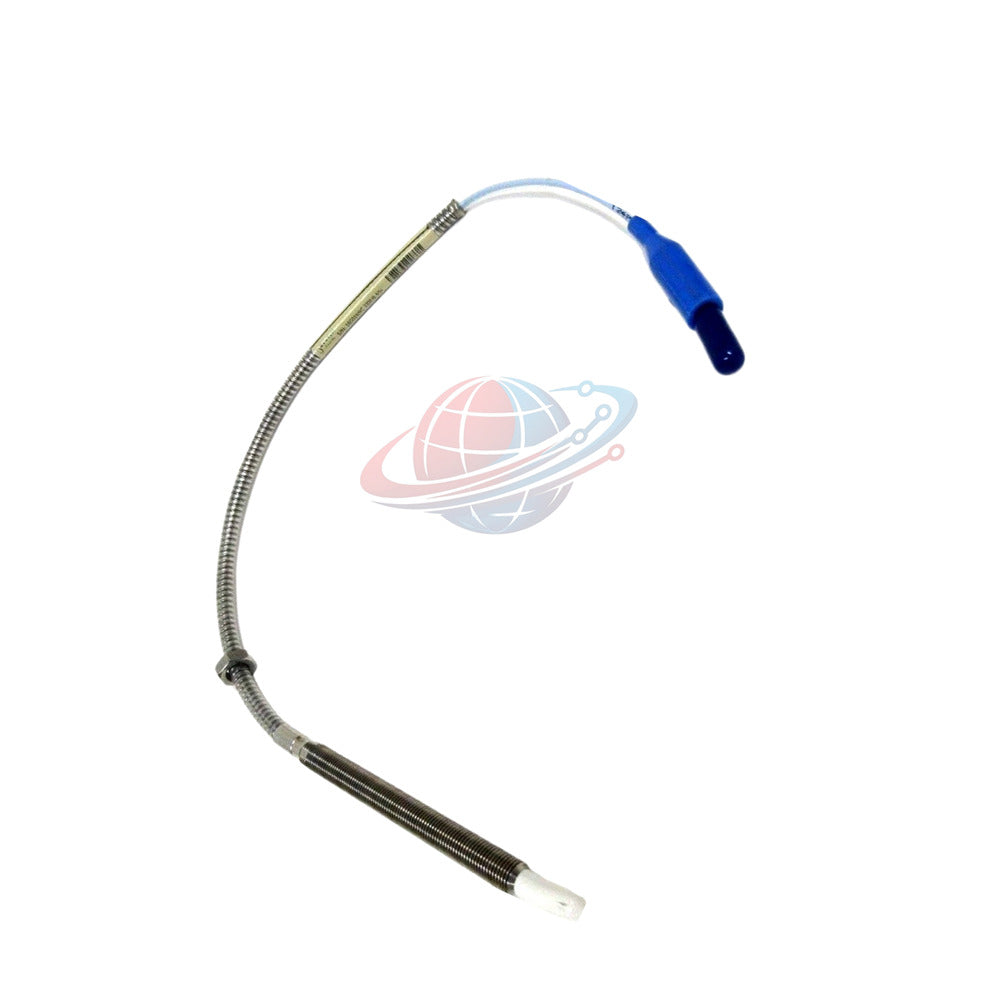

El 330909-00-20-05-02-05 representa un transductor de proximidad altamente reforzado de la serie 3300 NSv, diseñado explícitamente por Bently Nevada para entornos mecánicos restringidos y compresores de proceso corrosivos. A continuación, se presenta el desglose estructurado de la configuración de su número de pieza individual:
| Parámetro de configuración | Código de opción | Detalles de la especificación |
|---|---|---|
| Modelo base | 330909 | Sonda 3300 NSv con armadura de acero inoxidable |
| Longitud sin rosca | -00 | 0 pulgadas de porción sin rosca |
| Longitud total de la carcasa | -20 | 2.0 pulgadas de longitud total de la carcasa |
| Longitud total del cable | 05 | Cable integral de 0.5 metros (20 pulgadas) |
| Tipo de conector y cable | 02 | Conector ClickLoc coaxial en miniatura con cable estándar |
| Aprobaciones de agencias | -05 | Múltiples certificaciones para áreas peligrosas |
Matriz de especificaciones técnicas
| Parámetro de ingeniería | Especificación de rendimiento |
|---|---|
| Marca | Bently Nevada |
| Modelo de producto | 330909-00-20-05-02-05 |
| Serie de productos | Sistema de sonda de proximidad 3300 NSv |
| Rango lineal | 1.5 mm (60 mils), abarcando de 0.25 a 1.75 mm (-1 a -13 Vcc) |
| Factor de escala incremental | 7.87 V/mm (200 mV/mil) nominal |
| Respuesta de frecuencia | 0 a 10 kHz (+0, -3 dB típico con cableado de campo de hasta 305 m) |
| Desviación de linealidad (DSL) | Menos de ±0.06 mm (±2.3 mils) |
| Ajuste de espacio recomendado | 1.0 mm (40 mils) |
| Resistencia CC (sonda) | 4.0 ± 0.5 ohmios (del conductor central al exterior para 0.5 m de longitud) |
| Cables de extensión eléctricos | Conductor central: 0.220 ohm/m; Blindaje: 0.066 ohm/m; Capacitancia: 69.9 pF/m |
| Requisitos del objetivo | Diámetro mínimo de objetivo plano: 8.9 mm (0.35 pulg); Recomendado: 13 mm (0.5 pulg) |
| Materiales | Punta de sonda: Sulfuro de polifenileno (PPS); Carcasa: Acero inoxidable AISI 304 (SST) |
| Rango de temperatura | Funcionamiento y almacenamiento: -52 °C a +177 °C (-62 °F a +351 °F) |
Conocimiento de Global PLC Spare HUB
- Nota de ingeniería de campo: Durante una modificación de alta vibración en un compresor industrial de gas de síntesis, nuestro equipo encontró severas limitaciones espaciales que descartaron las instalaciones de sonda estándar de 8 mm. La implementación del modelo blindado 330909-00-20-05-02-05 proporcionó las características exactas de visión lateral necesarias para mapear microdesplazamientos en un rotor de alta velocidad de pequeño diámetro.
- Durabilidad mecánica: Los técnicos deben adherirse estrictamente al límite de torsión máxima de 0.56 N•m (5 in•lb) de ajuste de la punta de la sonda con la mano, mientras aseguran las roscas de la carcasa de 3/8-24 al umbral recomendado de 11.3 N•m (100 in•lb) para evitar la distorsión del límite de presión.
Equipos industriales y escenarios de aplicación
- Compresores de proceso centrífugos y alternativos que manejan gases químicos reactivos.
- Cajas de engranajes industriales de alta velocidad con holguras internas restringidas en los cojinetes.
- Ejes de turbinas auxiliares de pequeño diámetro que requieren un seguimiento preciso de la posición axial.
- Entornos industriales peligrosos que exigen múltiples clasificaciones de seguridad aprobadas por agencias.
Capacidades de diagnóstico
- Captura espectros de vibración de alta frecuencia de hasta 10 kHz para aislar el desgaste de los cojinetes en etapa temprana.
- Detecta excentricidades mínimas del eje, roces e inestabilidad dinámica del rotor antes de que se superen los umbrales de disparo.
- Evalúa cargas de empuje axial precisas mediante el monitoreo de voltaje de espacio estable en el rango lineal de 1.5 mm.
Guía de selección y comparación de modelos
Conocimiento de Global PLC Spare HUB: Al actualizar o reemplazar la instrumentación de monitoreo, la coincidencia de la longitud de la carcasa y las configuraciones de blindaje evita la fricción de la instalación. Revise la comparación a continuación para garantizar una alineación óptima del sistema:
- Parte objetivo: El 330909-00-20-05-02-05 presenta una longitud de carcasa de 2.0 pulgadas, blindaje integrado y un cable de 0.5 metros adecuado para cavidades de compresores de corto alcance y alta protección.
- Opción alternativa: Para aplicaciones que requieren penetración profunda con dimensiones de carcasa extendidas, evalúe el 330909-00-80-70-01-00, que utiliza una longitud de carcasa de 8.0 pulgadas y un tramo total de 7.0 metros para el enrutamiento remoto del gabinete.
Logística, garantía y soporte
- Transportistas de cumplimiento: Envío rápido disponible a través de FedEx, UPS y DHL.
- Ventana de procesamiento: Envío garantizado dentro de las 24 a 48 horas posteriores a la verificación del pedido.
- Garantía de calidad: Se suministra completamente nuevo y original en su embalaje de fábrica, respaldado por una garantía completa de fábrica de 12 meses.
Preguntas frecuentes
Pregunta
¿Qué ventaja específica ofrece la opción de blindaje en el conjunto de sonda 330909-00-20-05-02-05?
Respuesta
El blindaje de acero inoxidable protege el cable coaxial aislado con FEP de la abrasión mecánica, goteos de fluidos calientes y aplastamiento físico en conductos de maquinaria estrechos.
Pregunta
¿Cómo afecta el diámetro del eje a la señal de salida del 330909-00-20-05-02-05?
Respuesta
Los diámetros de eje inferiores a 13 mm (0.5 pulg) alteran el factor de escala incremental; reducir el espacio en frío ayuda a estabilizar la linealidad en objetivos en miniatura.
Pregunta
¿Qué especificación de cableado de campo se recomienda al conectar el sistema 330909-00-20-05-02-05 a un monitor?
Respuesta
Utilice un cable de tres conductores con blindaje en forma de tríada con una longitud máxima de 305 metros (1,000 pies) para minimizar la caída de la señal de alta frecuencia.
Pregunta
¿Puede el 330909-00-20-05-02-05 soportar un funcionamiento continuo cerca de su límite térmico superior?
Respuesta
Sí, funciona de forma fiable hasta +177 °C, aunque las clasificaciones de temperatura para áreas peligrosas (como las clasificaciones T2) deben verificarse con los códigos ambientales del sitio.
Pregunta
¿Qué medidas preventivas evitan las fugas de presión alrededor de la interfaz de la rosca de la punta del 330909-00-20-05-02-05?
Respuesta
Asegúrese de que la junta tórica de Viton integrada esté impecable y de que el acoplamiento de la rosca de la carcasa no exceda el límite máximo de 0.563 pulgadas durante la aplicación de torsión.
