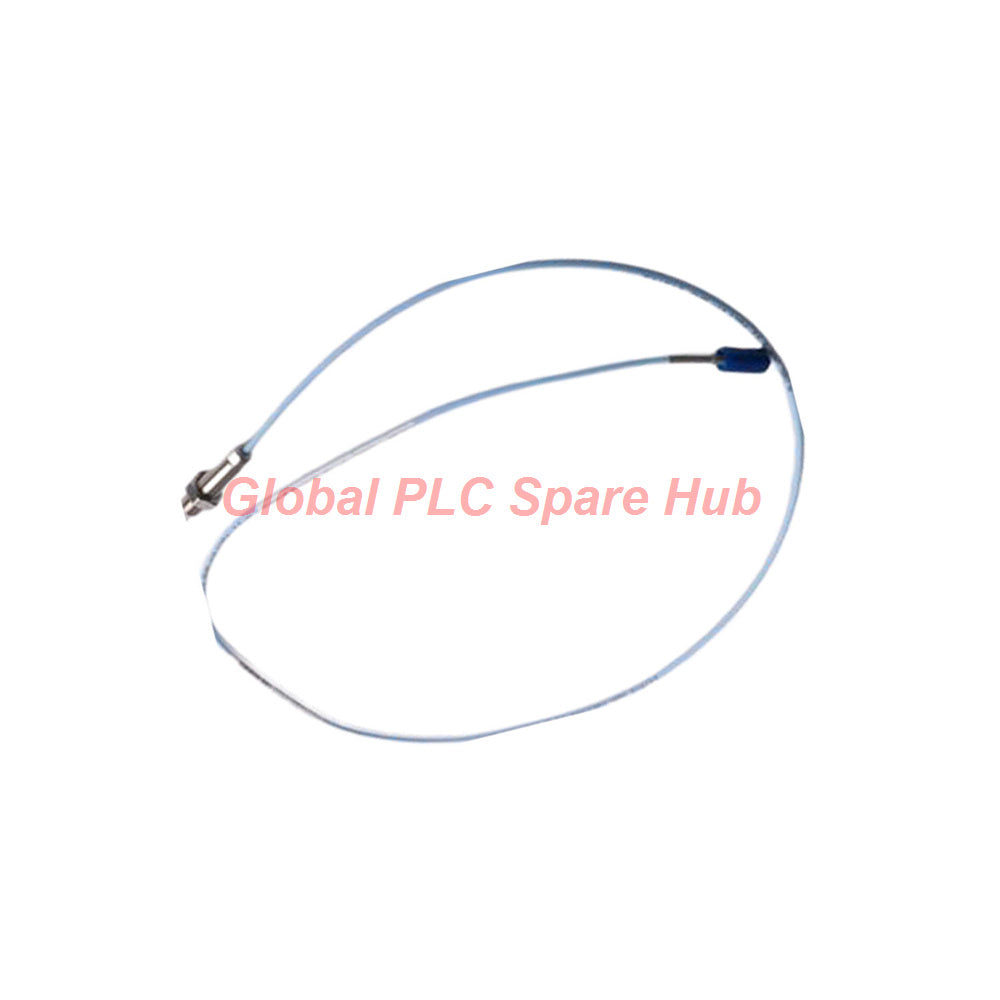

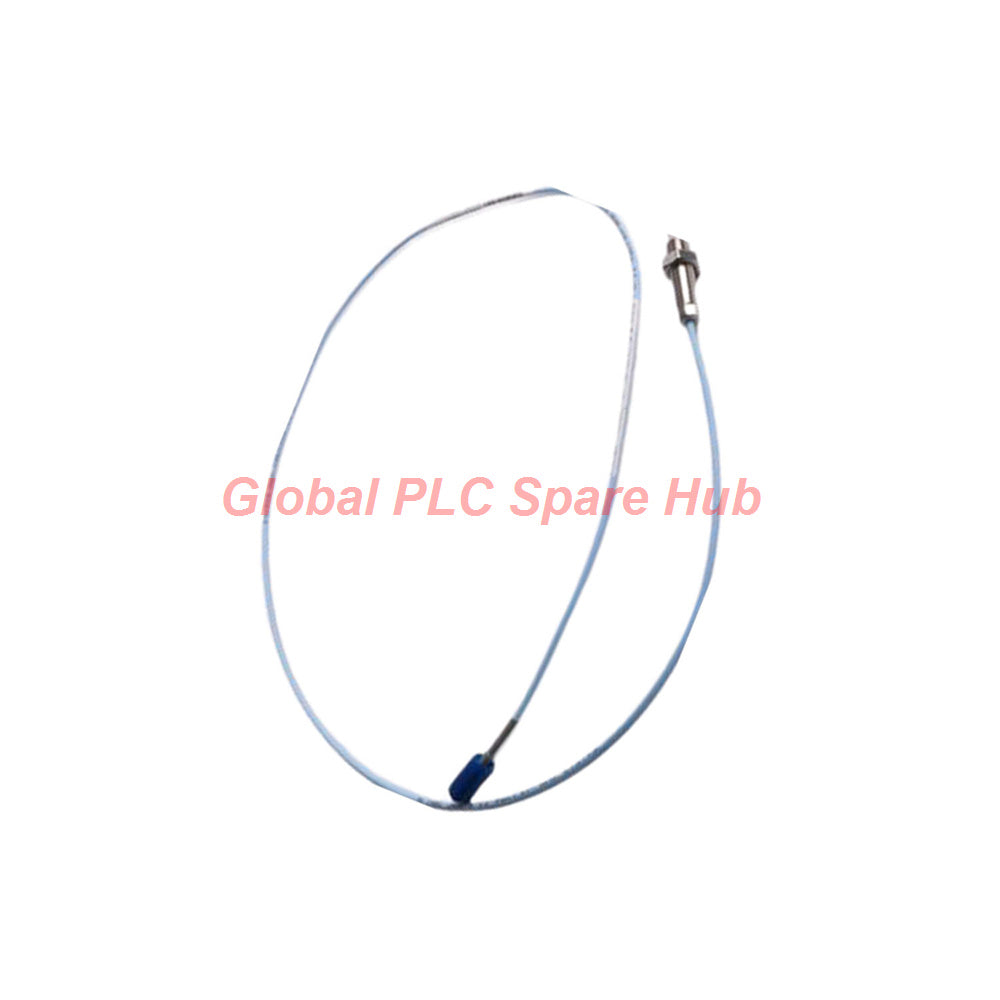

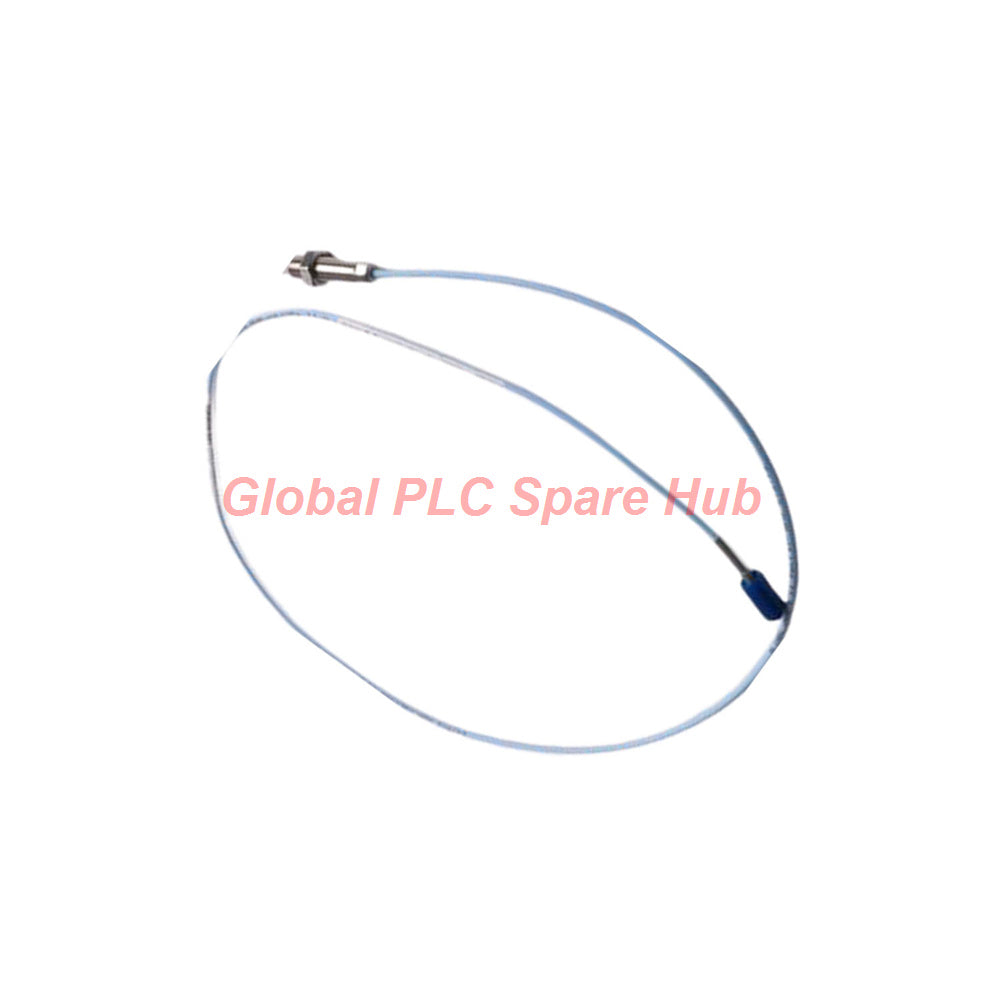

330908-12-46-70-02-00 Sonda de proximidad Bently Nevada NSv de 7 metros

Descripción general y arquitectura de ingeniería

La sonda de proximidad Bently Nevada 3300 NSv 330908-12-46-70-02-00 330908 está diseñada específicamente para aplicaciones de medición que requieren una respuesta de baja frecuencia o métricas de rango lineal extendido, como maquinaria de pequeño diámetro, caída de la varilla del compresor alternativo y seguimiento de la posición de empuje. Con un perfil de rosca compacto de 3/8-24 UNF sin blindaje, integra una carcasa de acero inoxidable AISI304 con una robusta punta de sonda de sulfuro de polifenileno (PPS). La disposición especializada del cable coaxial aislado con FEP de 75 ohmios mantiene la integridad de la señal en una longitud total de 7.0 metros mientras soporta condiciones operativas industriales extremas.

Información de Global PLC Spare HUB: Al alinear sondas de proximidad en cabezales transversales de compresores alternativos de alta velocidad o turbinas miniatura especializadas, los sensores tradicionales frecuentemente recortan las señales cerca de la holgura cero. La implementación del modelo 330908-12-46-70-02-00 asegura capacidades de detección lineal expandidas y una coincidencia precisa de la resistencia DC (5.9 ohmios del conductor central al exterior), evitando disparos de apagado falsos causados por anomalías de desalineación de baja frecuencia.

Matriz de desglose de configuración

Especificaciones técnicas y límites de operación

• Material de la punta de la sonda: Sulfuro de polifenileno (PPS) para alta resistencia térmica y química.
• Material de la carcasa de la sonda: Acero inoxidable AISI304 (SST) construcción sin armadura.
• Resistencia eléctrica CC: 5.9 ± 0.9 ohmios medidos desde el conductor central hasta el blindaje exterior en el recorrido de 7.0 metros.
• Temperatura de operación y almacenamiento: -52 °C a +177 °C (-62 °F a +351 °F). Nota: La exposición sostenida por debajo de -34 °C (-30 °F) conlleva el riesgo de degradación del sello de junta tórica de Viton.
• Contención de presión: Sello de junta tórica de Viton diseñado para aislar la presión diferencial entre la punta y la carcasa (clasificado según las especificaciones de sellado de la punta).
• Especificaciones de torque: Límite máximo de torque de la carcasa de 33.9 N·m (300 in·lb); torque de instalación recomendado de 11.3 N·m (100 in·lb) para roscas de 3/8-24.
• Enganche máximo de rosca: Límite de 0.563 pulgadas para orificios de montaje de 3/8-24.
• Masa física: Aproximadamente de 14 a 150 gramos, dependiendo de las configuraciones de longitud del cable.

Aplicaciones objetivo y capacidades de diagnóstico

• Caída de la biela del compresor alternativo y monitoreo de la posición de la biela.
• Seguimiento de la vibración radial de turbinas de pequeño diámetro y bombas centrífugas.
• Medición de la posición axial de empuje donde las sondas de proximidad estándar carecen de resolución de baja frecuencia.
• Capacidad de diagnóstico: Detecta vibración subsíncrona del eje, desgaste excesivo de los cojinetes e inestabilidades del remolino de aceite en equipos giratorios compactos.
• Capacidad de diagnóstico: Identifica holguras mecánicas, patrones de deflexión de la biela y cambios de crecimiento térmico antes de una falla mecánica catastrófica.

Guía de selección y comparación técnica entre modelos

Al diseñar diseños de sensores de reemplazo, los técnicos deben evaluar las distancias de los cables y las dimensiones de la carcasa en relación con las restricciones de montaje existentes. Por ejemplo, la comparación del conjunto actual con configuraciones alternativas como la 330908-22-31-10-01-05 revela diferencias críticas en las opciones de longitud sin rosca, el tamaño general de la carcasa y las longitudes totales de los cables (por ejemplo, pasar de un cable de 7.0 metros a opciones más cortas). Recomendación de ingeniería: Asegúrese de que se mantengan los requisitos de coincidencia de capacitancia del cable del controlador 3300 NSv al sustituir números de pieza alternativos para evitar la deriva de calibración.

Logística, cumplimiento y soporte de garantía

• Transportistas de distribución global: Envío rápido a través de Fedex, UPS y DHL.
• Período de procesamiento: Plazo de preparación y manipulación de 24 a 48 horas para piezas de catálogo estándar.
• Embalaje protector: Cajas antiestáticas de grado industrial con aislamiento de espuma de alta densidad para proteger las puntas de los conectores.
• Protección de la garantía: Respaldada por una garantía de rendimiento operativo completa de 12 meses.

Preguntas frecuentes de expertos

Pregunta: ¿Por qué la exposición prolongada por debajo de -34 °C representa un riesgo para la sonda 330908-12-46-70-02-00?
Respuesta: Las bajas temperaturas endurecen el material de sellado de la junta tórica de Viton interna, lo que puede comprometer la integridad del sello de presión entre la punta de la sonda y la carcasa durante el ciclo térmico.

Pregunta: ¿Cómo difiere la variante NSv de los sensores de proximidad estándar 3300 XL en aplicaciones de holgura reducida?
Respuesta: El diseño NSv presenta una configuración de circuito eléctrico modificada que ofrece una salida lineal en un rango de espacio más amplio, lo que lo hace ideal para mediciones cerca de piezas polares o objetivos poco profundos donde las sondas estándar se saturan.

Pregunta: ¿Qué precaución de instalación es crítica al apretar la rosca de la caja de la sonda 3/8-24 UNF?
Respuesta: Los técnicos deben adherirse estrictamente al límite de torque recomendado de 11.3 N·m (100 in·lb) (con un máximo absoluto de 33.9 N·m) para evitar el desprendimiento de la rosca o la distorsión de la carcasa.

Pregunta: ¿Puede este sensor sin armadura ser desplegado en ambientes de lodo abrasivo sin protección?
Respuesta: Sin armadura metálica que proteja el cable FEP, la instalación en caminos de alto desgaste o con partículas pesadas requiere un conducto externo suplementario para evitar el cizallamiento mecánico de la cubierta.

Pregunta: ¿Cómo afectan los cambios en la longitud total del cable la validación de la resistencia CC durante las comprobaciones rutinarias?
Respuesta: La resistencia se escala directamente con la longitud del cable; para esta configuración de 7.0 metros, una lectura de 5.9 ± 0.9 ohmios entre el conductor central y el blindaje confirma la continuidad eléctrica adecuada.
