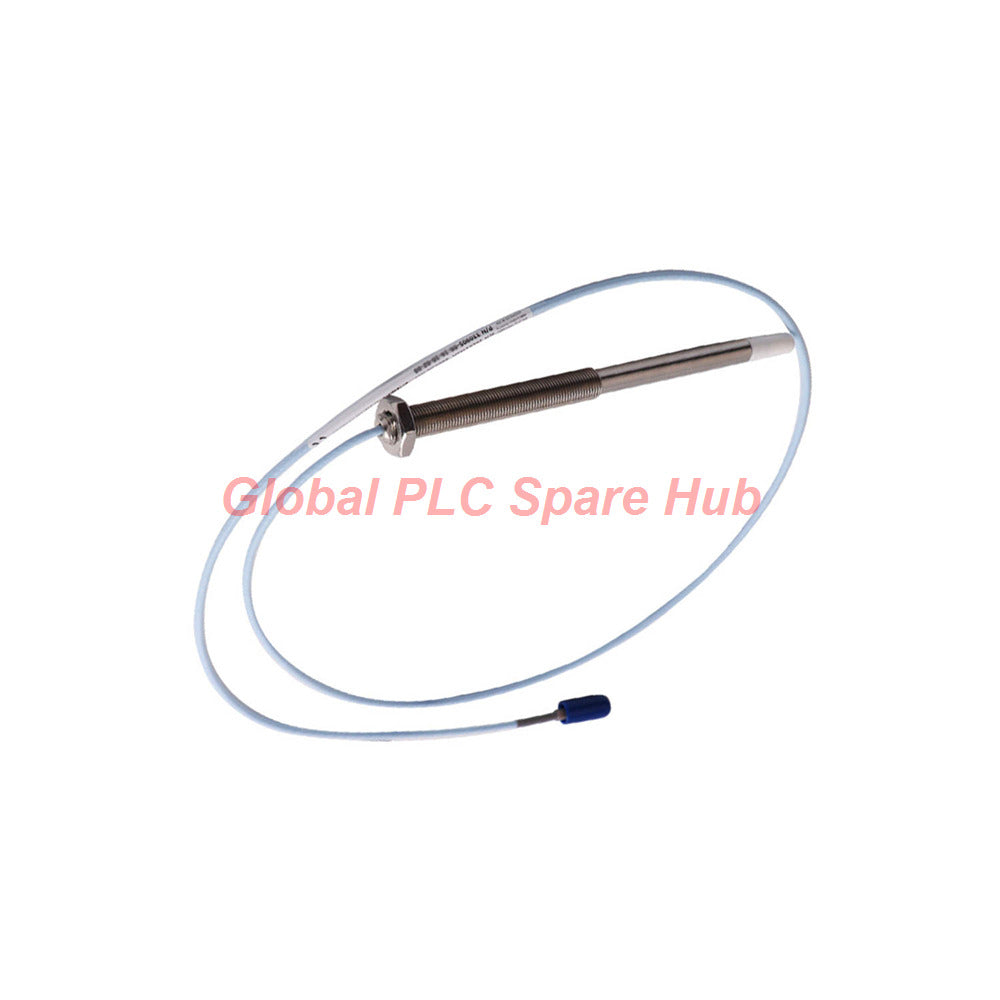

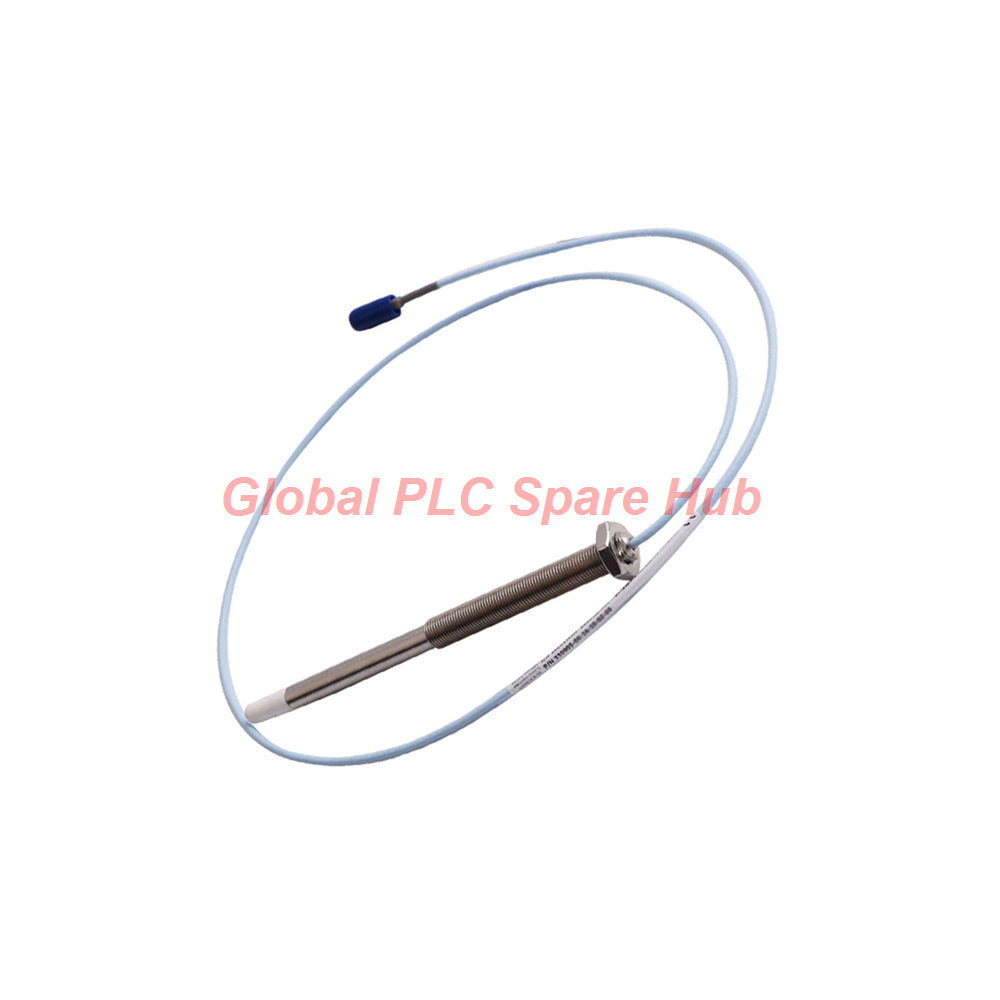

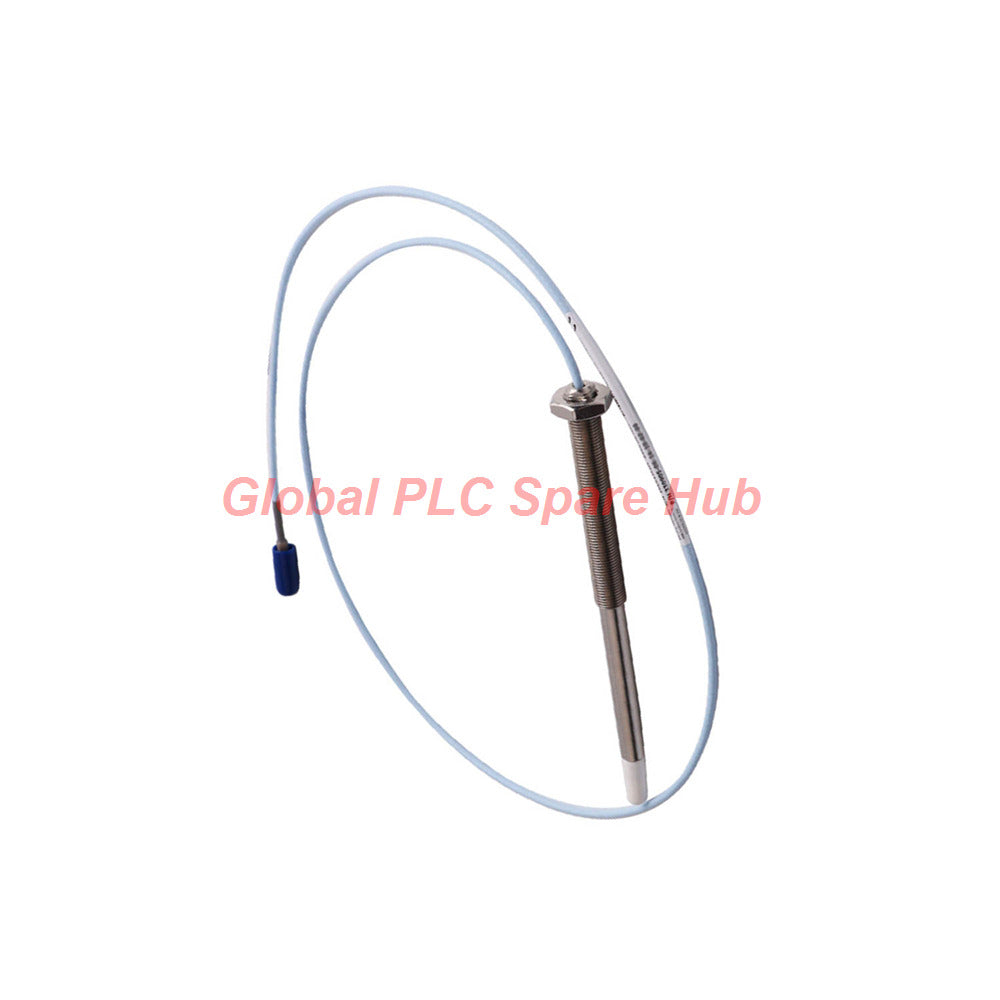

330905-02-10-05-02-00 Bently Nevada 3300 NSv Sonda de proximidad M10 Sensor

Descripción general y arquitectura de ingeniería

La sonda de proximidad Bently Nevada 3300 NSv 330905-02-10-05-02-00 está diseñada explícitamente para aplicaciones con holguras físicas ajustadas o que requieren una respuesta excepcional de baja frecuencia y métricas de rango lineal extendido. Construida con un perfil de rosca métrica M10x1 y una carcasa de acero inoxidable AISI 304 sin blindaje, incorpora una punta de sonda de polifenilensulfuro (PPS) duradera. Diseñada para reemplazar los antiguos sistemas 3300 RAM con una resistencia química mejorada, este sensor de 0,5 metros ofrece un rendimiento preciso de factor de escala incremental de 7,87 V/mm para maquinaria industrial compacta.

Conocimiento de Global PLC Spare HUB: al instalar sondas de proximidad en ejes de pequeño diámetro o compresores de proceso restringidos, los sensores tradicionales experimentan con frecuencia una compresión del factor de escala. La utilización del modelo 330905-02-10-05-02-00 permite a los equipos de ingeniería mantener una verdadera respuesta lineal en un rango de 1,5 mm incluso cuando se dirigen a superficies de hasta 13 mm, eliminando falsas alarmas de vibración causadas por la distorsión del campo geométrico.

Matriz de desglose de la configuración

Especificaciones técnicas y parámetros de funcionamiento

• Rango de medición lineal: 1,5 mm (60 milésimas de pulgada), que abarca aproximadamente de 0,25 mm a 1,75 mm desde el objetivo (de -1 a -13 Vcc).
• Factor de escala incremental: 7,87 V/mm (200 mV/milésima de pulgada) de respuesta nominal.
• Respuesta de frecuencia: 0 a 10 kHz (+0, -3 dB típico) con hasta 305 metros de cableado de campo.
• Resistencia eléctrica CC: 4,0 ± 0,5 ohmios del conductor central al blindaje exterior para la configuración de 0,5 metros.
• Rango de temperatura: Límites de funcionamiento y almacenamiento de -52 °C a +177 °C (de -62 °F a +351 °F).
• Par de instalación: Recomendado 11,3 N·m (100 in·lb); máximo nominal 33,9 N·m (300 in·lb) para roscas de carcasa M10x1.

Aplicaciones objetivo y capacidades de diagnóstico

• Vibración radial del compresor centrífugo y seguimiento de la posición de empuje en ejes de pequeño diámetro.
• Monitoreo de la caída del vástago del pistón del compresor alternativo en entornos de procesamiento químico.
• Análisis de la condición del cojinete de turbina en miniatura y la excentricidad del eje.
• Capacidad de diagnóstico: Identifica la vibración subsincrónica, el látigo del eje y las inestabilidades de la película de aceite en activos compactos de alta velocidad.
• Capacidad de diagnóstico: Detecta patrones de desalineación mecánica y cambios de crecimiento térmico antes de fallas catastróficas de la maquinaria.

Guía de selección y comparación técnica entre modelos

Al diseñar bucles de reemplazo para maquinaria especializada, los técnicos deben revisar cuidadosamente el tamaño de la rosca, las extensiones del cañón sin rosca y las longitudes totales del cable. Por ejemplo, la evaluación de la unidad actual frente a configuraciones alternativas como la 330905-05-13-05-12-00 destaca variaciones significativas en las opciones de longitud sin rosca, el tamaño de la carcasa y las longitudes totales de los cables (por ejemplo, el cambio de un tramo corto de 0,5 metros a configuraciones más largas). Recomendación de ingeniería: asegúrese de que la capacitancia del cable y los parámetros de resistencia del bucle coincidan con los requisitos de calibración del sensor Proximitor conectado para evitar la atenuación de la señal.

Logística, cumplimiento y soporte de garantía

• Red de distribución global: Ejecución rápida de envíos a través de Fedex, UPS y DHL.
• Plazo de entrega: Ventana de procesamiento y envío de 24 a 48 horas para artículos en stock.
• Embalaje protector: Cajas antiestáticas industriales diseñadas para proteger los delicados conectores ClickLoc.
• Protección de la garantía: Respaldada por una garantía de rendimiento operativo estándar de 12 meses de la industria.

Preguntas frecuentes de expertos

Pregunta: ¿Por qué el sensor 330905-02-10-05-02-00 funciona mejor en ejes de menos de 13 mm en comparación con las sondas estándar?
Respuesta: El diseño eléctrico NSv modifica la geometría de generación de campo, minimizando los errores de factor de escala que suelen distorsionar las lecturas cuando se gapea cerca de pequeños diámetros objetivo.

Pregunta: ¿Qué precaución de instalación deben observar los técnicos con respecto a los límites de acoplamiento de rosca?
Respuesta: La carcasa de la sonda M10x1 permite una longitud máxima de acoplamiento de rosca de 15 mm; exceder esta profundidad puede causar un agarrotamiento mecánico o una distorsión de la carcasa.

Pregunta: ¿Cómo afecta el cambio de la longitud del cableado de campo a la respuesta de alta frecuencia de este sistema?
Respuesta: Se admite cableado de campo de hasta 305 metros, pero la caída de la señal en el límite superior de frecuencia de 10 kHz debe verificarse utilizando las curvas de respuesta del fabricante para tramos largos.

Pregunta: ¿Cuál es la principal ventaja de actualizar de las sondas RAM 3300 heredadas a este modelo NSv?
Respuesta: La variante NSv ofrece una resistencia química superior contra lubricantes y gases agresivos de compresores de proceso, al tiempo que sigue siendo totalmente compatible con los pines.

Pregunta: ¿Cómo puede el personal de mantenimiento confirmar el estado del cable durante las comprobaciones rutinarias de resolución de problemas?
Respuesta: La medición de la resistencia CC del conductor central al blindaje exterior debe arrojar exactamente 4,0 ± 0,5 ohmios para este conjunto de cable específico de 0,5 metros.
