330905-00-13-05-02-05 Sonda de proximidad Bently Nevada 3300 NSv | Genuina

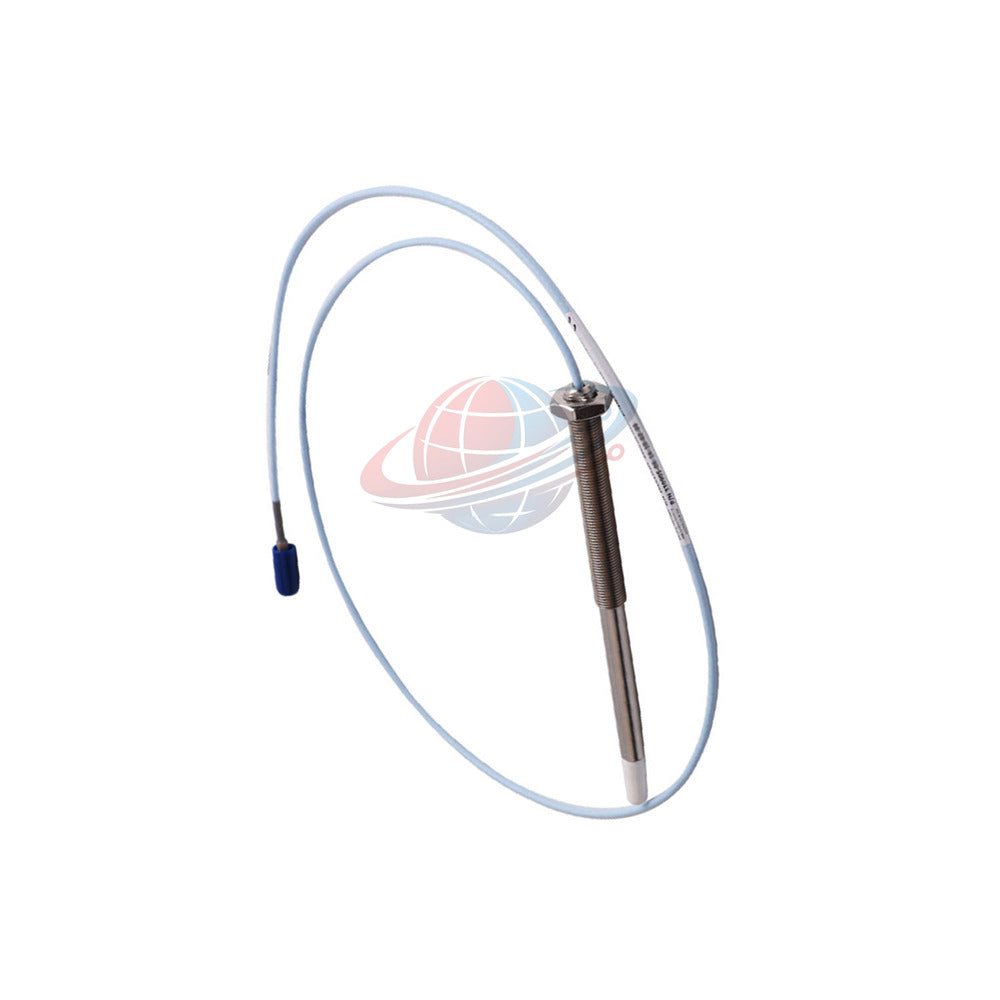

330905-00-13-05-02-05 Sonda de proximidad Bently Nevada 3300 NSv

Conocimiento de Global PLC Spare HUB

• La serie Bently Nevada 3300 NSv es la mejora definitiva para el monitoreo de vibraciones en espacios reducidos.
• A diferencia de los sistemas estándar de 8 mm, el 330905-00-13-05-02-05 está diseñado para objetivos más pequeños de 9.5 mm.
• Resuelve problemas de interferencia de "vista lateral" donde los hombros del eje suelen corromper la integridad de la señal.
• El 330905 utiliza puntas de PPS (sulfuro de polifenileno) para una resistencia química superior.
• Este sensor específico es la elección principal para entornos de gases de proceso corrosivos y bombas de alta velocidad.

Desglose de la configuración 330905-00-13-05-02-05

330905 — Sonda de proximidad 3300 NSv (rosca M10 x 1)
 |_ -00- Longitud sin rosca: 00 mm (configuración de rosca completa)
    |_ -13- Longitud total de la carcasa: 130 mm para instalación de alcance profundo
        |_ -05- Longitud total: 0.5 metros (20 pulgadas)
            |_ -02- Conector: Interfaz coaxial en miniatura ClickLoc
                |_ -05- Aprobación de agencia: Múltiples aprobaciones (ATEX, CSA, IECEx)

Especificaciones técnicas

• Marca: Bently Nevada
• Serie: 3300 NSv
• Modelo: 330905-00-13-05-02-05
• Rango lineal: 1.5 mm (60 milésimas) de desplazamiento total comenzando a una separación de 0.25 mm.
• Factor de escala (ISF): 7.87 V/mm (200 mV/mil) ±12.5%.
• Respuesta de frecuencia: 0 a 10 kHz; +0, -3 dB típico.
• Temperatura de funcionamiento: -52°C a +177°C (-62°F a +351°F).
• Resistencia de la sonda: Conductor central a conductor exterior 4.0 ± 0.5 ohmios.
• Sello de presión: Junta tórica de Viton integrada para contención de presión diferencial.
• Par máximo: 33.9 N·m (300 in·lb) para la carcasa de acero inoxidable M10X1.

Equipo y aplicación típicos

• Pequeños compresores centrífugos: Ideal para unidades con holguras internas ajustadas.
• Turbomaquinaria de alta velocidad: Vibración radial precisa y monitoreo de empuje axial.
• Bombas de proceso de hidrocarburos: Suficientemente duraderas para exposición química agresiva.
• Monitoreo de ejes estrechos: Datos fiables en ejes de menos de 13 mm de diámetro.

Lógica de diagnóstico y mantenimiento

• Análisis de órbita del eje: Proporciona datos de movimiento dinámico de alta resolución.
• Seguimiento del desgaste por empuje: Monitorea la posición axial para prevenir fallas catastróficas de los cojinetes.
• Referencia de fase: Funciona como un Keyphasor de alta precisión para velocidad/sincronización.
• Estabilidad química: La punta de PPS garantiza una degradación nula en gas agrio o hidrógeno.

Revisión de Global PLC Spare HUB

Nuestra evaluación de ingeniería confirma que el 330905-00-13-05-02-05 es un repuesto crítico para las actualizaciones de RAM heredadas de la serie 3300. El 330905 ofrece una respuesta de frecuencia mucho más limpia en ubicaciones de montaje ajustadas. Su sistema de conector ClickLoc reduce significativamente la pérdida de señal causada por la vibración inducida por la máquina. Este es un componente de alta fiabilidad diseñado para una implementación industrial a largo plazo.

Términos comerciales y logística

• Estado: 100% nuevo y original en embalaje de fábrica.
• Garantía: Incluye garantía completa de fábrica de 12 meses.
• Envío: Envío exprés a todo el mundo a través de FedEx, UPS o DHL.
• Entrega: Los pedidos se procesan y envían en un plazo de 24 a 48 horas.

Preguntas frecuentes y orientación profesional

La sonda 3300 NSv se parece a la 3300 XL de 8 mm. ¿Puedo intercambiarlas?

No. El sistema NSv (sonda, cable y proximitor) es un conjunto emparejado. Mezclar componentes 330905 con piezas XL de 8 mm causará una no linealidad y errores de escala graves.

¿Cómo maneja el 330905 la interferencia de "vista lateral" en carcasas pequeñas?

El 330905 presenta un diseño de punta especializado que ignora el metal circundante mejor que las sondas 190 anteriores. Esto permite un espaciado preciso incluso en puertos de montaje empotrados.

¿Cuál es el beneficio del conector -02 ClickLoc en este modelo?

El mecanismo ClickLoc bloquea la conexión. Evita que la señal "parpadee" debido a roscas sueltas, que es un punto de falla común en las plataformas de compresores de alta vibración.

Mi eje objetivo es de solo 10 mm. ¿Funcionará el 330905-00-13-05-02-05?

Sí. Aunque se recomiendan 13 mm, el 330905 está diseñado específicamente para objetivos pequeños. Es posible que deba reducir ligeramente la separación para mantener un factor de escala constante.

¿Es necesaria la aprobación de agencia -05 para mi instalación?

La opción -05 proporciona múltiples aprobaciones (ATEX/IECEx/CSA). Esto hace que el 330905-00-13-05-02-05 sea compatible a nivel mundial para casi cualquier clasificación de área peligrosa.
