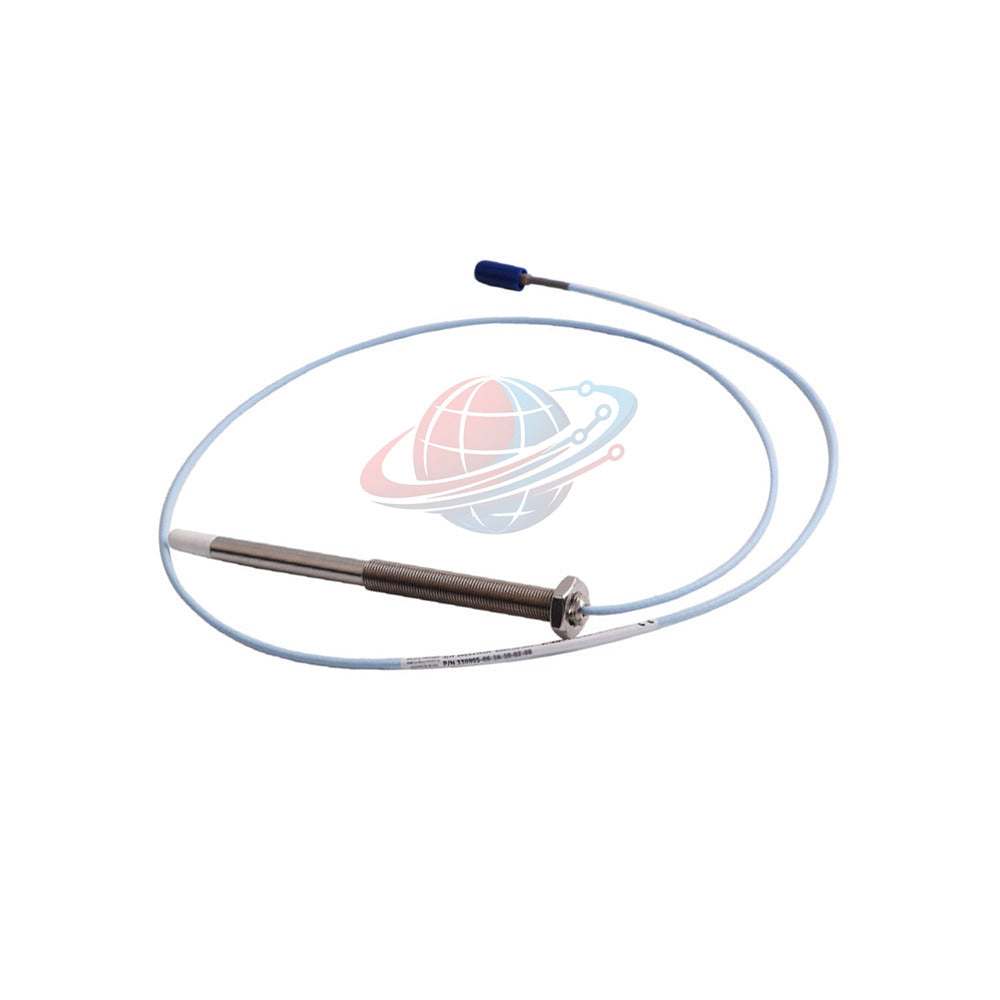

330905-00-03-10-01-CN Sonda de proximidad Bently Nevada 3300 NSv

Resumen de Ingeniería del Producto

El 330905-00-03-10-01-CN es un sensor de proximidad de corrientes de Foucault de alta precisión de la serie Bently Nevada 3300 NSv. Diseñado específicamente para compresores centrífugos y aplicaciones de ejes de pequeño diámetro, esta sonda sobresale donde los sensores estándar de 8 mm enfrentan restricciones espaciales. Su punta de sulfuro de polifenileno (PPS) asegura una resistencia química superior en entornos industriales agresivos. Recomendamos al personal técnico descargar el manual para asegurar una calibración precisa de la holgura durante la instalación.

Descargar Manual Técnico y Hoja de Datos de la Sonda de Proximidad 3300 NSv

Matriz de Especificaciones Técnicas

• Marca: Bently Nevada
• Modelo: 330905-00-03-10-01-CN
• Serie: 3300 NSv (Espacio Estrecho)
• Rendimiento de Medición
  • Rango Lineal: 1.5 mm (60 mils)
  • Factor de Escala Incremental (ISF): 7.87 V/mm (200 mV/mil)
  • Respuesta de Frecuencia: 0 a 10 kHz (+0, -3 dB típico)
  • Ajuste de Holgura Recomendado: 1.0 mm (40 mils)
• Material y Durabilidad
  • Material de la Punta: Sulfuro de polifenileno (PPS)
  • Material de la Carcasa: Acero inoxidable AISI 304 (SST)
  • Temperatura de Funcionamiento: -52°C a +177°C (-62°F a +351°F)
  • Sello de Presión: Junta tórica de Viton integrada
• Parámetros Eléctricos
  • Resistencia de CC de la Sonda: 4.2 Ω ± 0.5 Ω
  • Tipo de Cable: Coaxial de 75 Ω, aislado con FEP
  • Cableado de Campo Máximo: 305 metros (1,000 pies)

Desglose de Configuración

• 330905 Sonda 3300 NSv (Rosca M10X1)
  • -00 Longitud sin rosca
    • 00 mm (Configuración de rosca completa)
  • -03 Longitud total de la caja
    • 30 mm de longitud para montaje compacto
  • -10 Opción de longitud total
    • Cable integrado de 1.0 metro (39 pulgadas)
  • -01 Opción de conector y cable
    • Conector coaxial miniatura ClickLoc con protector
  • -CN Opción de aprobación de agencia
    • Aprobación específica del país (China/Regional)

La Perspectiva de Global PLC Spare HUB

El 330905-00-03-10-01-CN es un especialista en "espacios estrechos". En la práctica de la ingeniería, las sondas estándar a menudo sufren interferencias de "vista lateral" cuando se montan cerca de los componentes internos de la máquina. La serie 3300 NSv utiliza un campo magnético más ajustado, lo que le permite proporcionar datos precisos de vibración radial incluso cuando se encuentra cerca de las paredes de la carcasa. Esta sonda es la elección principal para compresores de proceso de alta velocidad donde la exposición química (como el sulfuro de hidrógeno) es una preocupación. Su capacidad de diagnóstico se centra en el voltaje de polarización de CC: el monitoreo del cambio del rango lineal de -1 a -13 Vdc permite la detección temprana de holgura de la sonda o roce del eje.

Comparación de Selección y Guía de Ingeniería

• 330905-00-03-10-01-CN: Caja corta de 30 mm totalmente roscada. Ideal para montaje con soporte externo o puertos poco profundos.
• 330905-06-14-10-02-00: Cuenta con una caja de 140 mm de largo con una sección sin rosca de 60 mm. Necesario para alcanzar a través de carcasas de máquina gruesas o puertos internos profundos.

Consejo Técnico: Al seleccionar una sonda 330905, verifique el diámetro de su eje. Si el objetivo es menor de 13 mm (0.5 pulgadas), el factor de escala cambiará. Siempre realice una verificación de calibración si mide en rotores muy pequeños.

Logística y Compromiso de Calidad

• Condición del Producto: 100% Nuevo y Original en Embalaje de Fábrica.
• Política de Garantía: Garantía completa de fábrica de 12 meses a partir de la fecha de compra.
• Envío Express: Despacho garantizado dentro de 24-48 horas.
• Servicios de Mensajería: Entrega puerta a puerta a través de FedEx, UPS y DHL.

Preguntas Frecuentes Profesionales

• ¿Puedo usar esta sonda NSv con un Proximitor 3300 XL estándar?
  No. El 330905 debe combinarse con un Proximitor específico para NSv. Mezclar con componentes 8mm XL resultará en un Factor de Escala (ISF) incorrecto y datos poco fiables.
• ¿Cuál es el beneficio de la punta de PPS sobre los materiales estándar?
  En pruebas basadas en la experiencia, el sulfuro de polifenileno (PPS) ofrece una resistencia química superior contra los gases de proceso en los compresores. Evita que la punta se vuelva quebradiza o se "ampolle" cuando se expone a lubricantes agresivos.
• El eje que estoy monitoreando tiene 11mm. ¿Funcionará el 330905?
  Sí, pero tenga en cuenta que los objetivos de menos de 13 mm provocan un cambio en el factor de escala. Para obtener mejores resultados, reduzca ligeramente la holgura o ajuste la calibración del monitor para compensar el área objetivo más pequeña.
• ¿Por qué se recomienda el conector "ClickLoc" (Opción 01)?
  Los conectores ClickLoc evitan el modo de falla común de aflojamiento inducido por vibraciones. El protector integrado también protege la conexión de la neblina de aceite y la entrada de humedad.
• ¿Necesita la sonda una prueba de presión antes de la instalación?
  Si bien el 330905 cuenta con un sello de junta tórica de Viton, la fábrica no los prueba a presión a menos que se solicite específicamente. Para aplicaciones de carcasas de alta presión, verifique la integridad del sello durante sus controles previos a la instalación.
