330903-00-05-70-12-00 Sensor de Proximidad Bently Nevada 3300 NSv
Manufacturer: Bently Nevada
Product No.: 330903-00-05-70-12-00
Condition： En stock
Product Type: Sonda de proximidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto

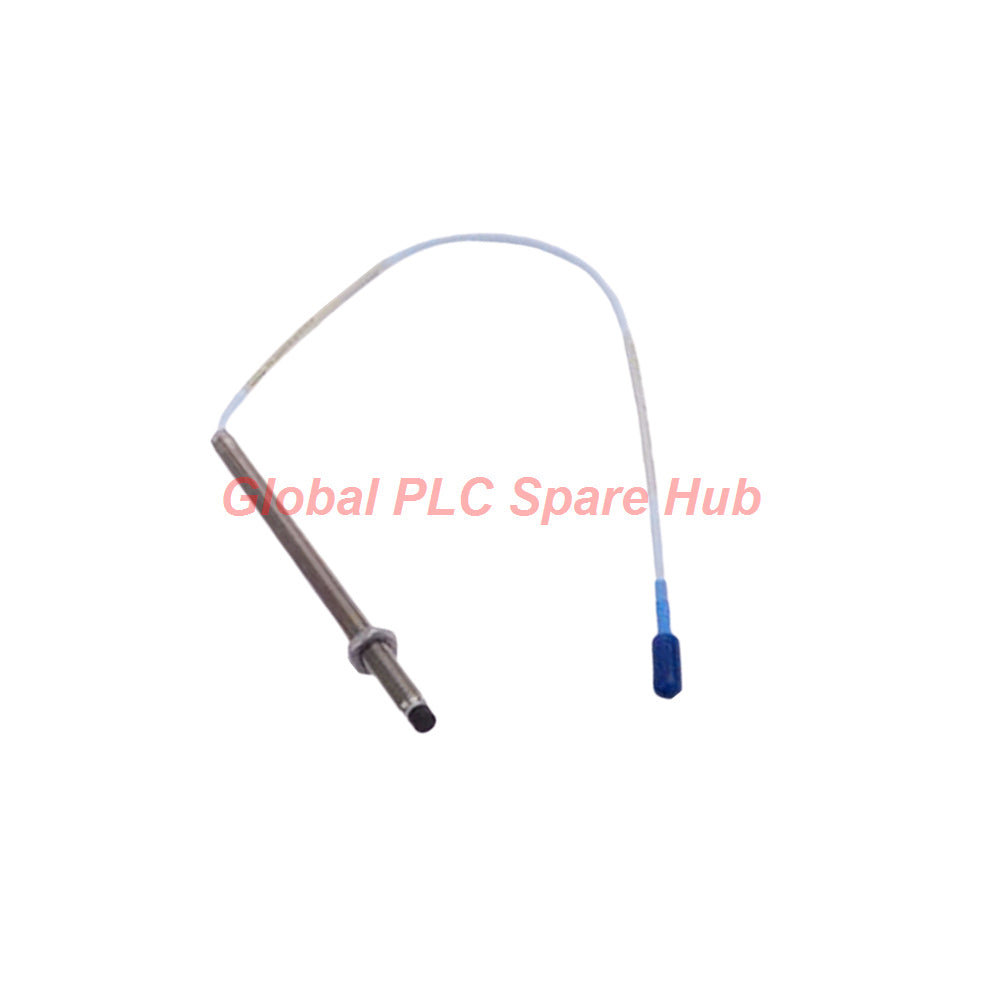

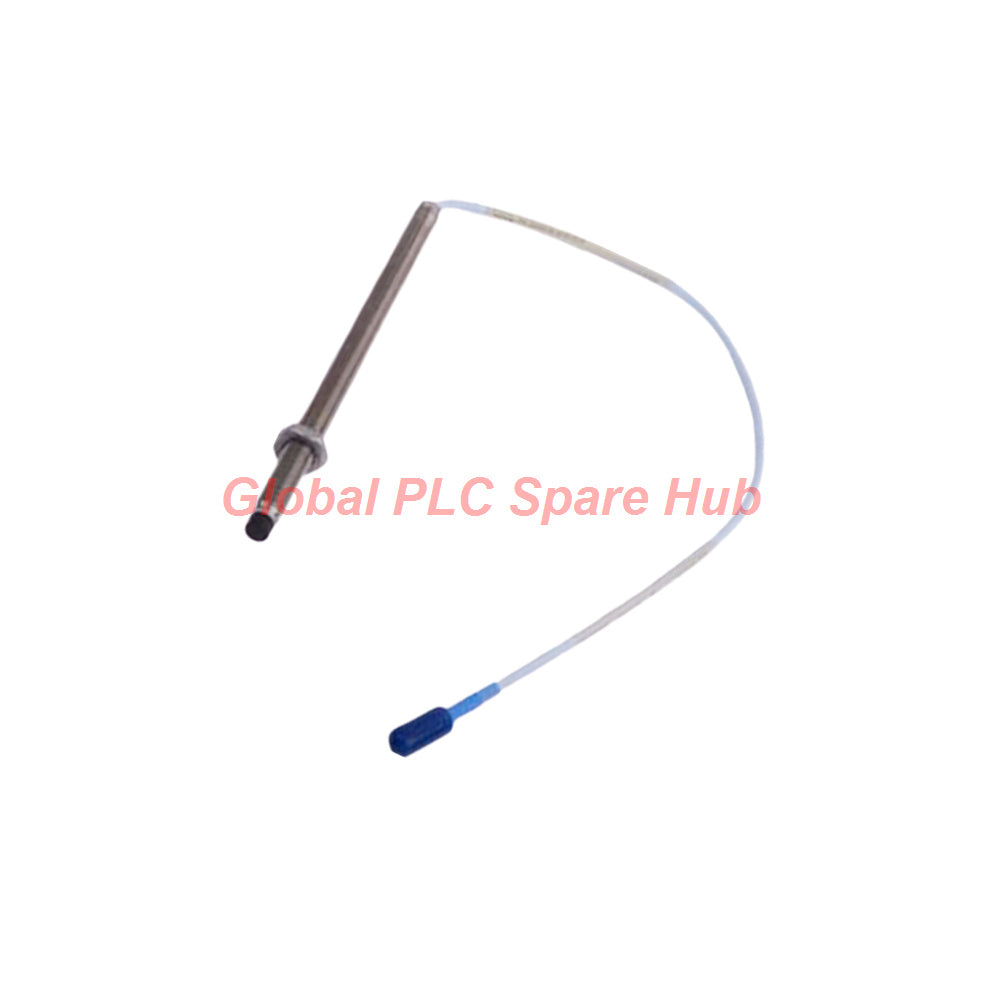

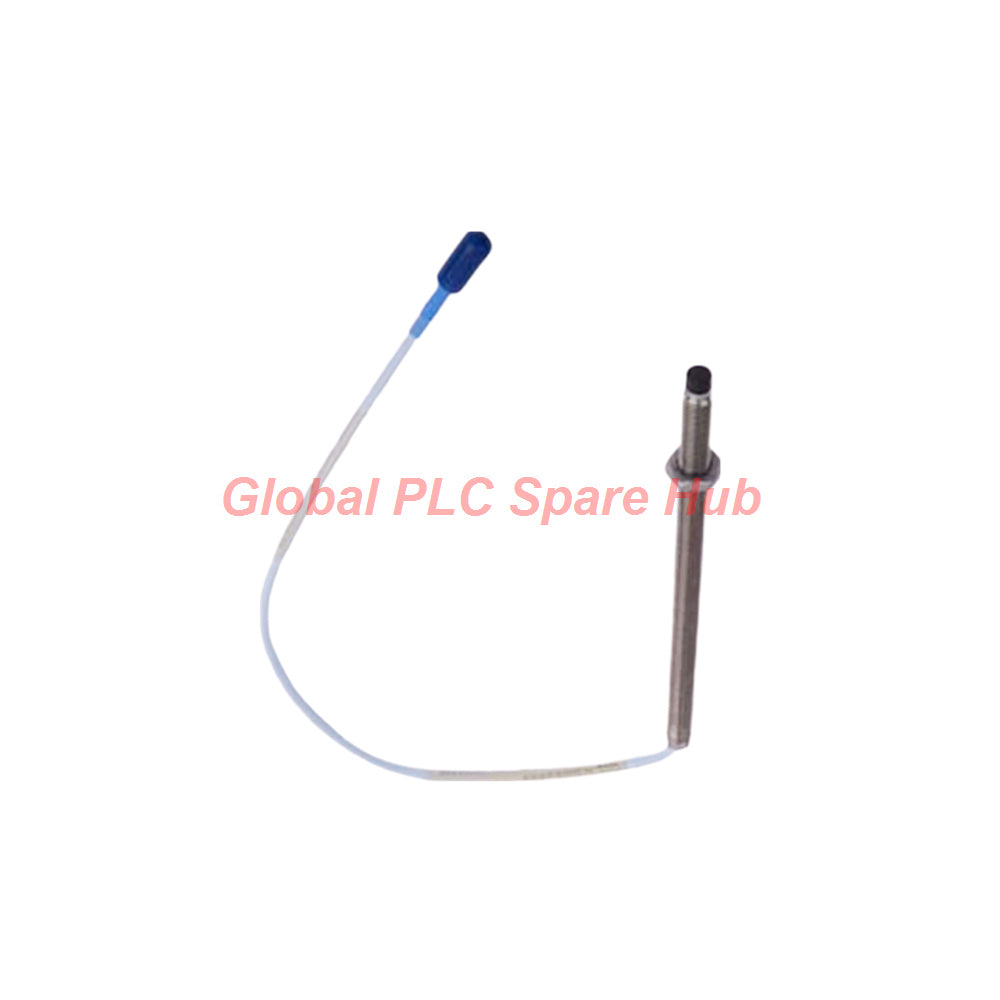

La Bently Nevada 330903-00-05-70-12-00 es una sonda de proximidad de corriente de Foucault avanzada.
Pertenece a la línea de transductores compactos de la serie 3300 NSv.
Los ingenieros diseñan esta sonda para espacios de instalación reducidos y pequeños diámetros de eje objetivo.
La punta de la sonda cuenta con material de sulfuro de polifenileno para una resistencia superior a los productos químicos del proceso.
La junta tórica interna de Viton crea una barrera de presión diferencial confiable entre la punta y la carcasa.
Esta unidad cuenta con un cable FluidLoc para bloquear la fuga de fluidos a través del interior del cable.
Desglose de la configuración
- Código de modelo: 330903 — Sonda 3300 NSv, rosca M8x1, sin blindaje
- Opción de longitud sin rosca: -00- — 00 mm (carcasa completamente roscada)
- Opción de longitud total de la carcasa: -05- — 50 mm de longitud total
- Opción de longitud total: -70- — 7,0 metros (23,0 pies) de longitud integral
- Opción de conector y cable: -12- — Conector coaxial en miniatura ClickLoc, cable FluidLoc
- Opción de aprobación de agencia: -00- — No se requieren aprobaciones de agencia
Especificaciones técnicas
| Categoría de parámetro | Detalles técnicos |
| Marca y Fabricante | Bently Nevada |
| Número de pieza y serie | 330903-00-05-70-12-00 (Serie 3300 NSv) |
| Rosca y material de la carcasa | Rosca M8x1, acero inoxidable AISI 304 (SST) |
| Rango de medición lineal | 1,5 mm (60 mils), con un espacio de 0,25 mm a 1,75 mm |
| Sensibilidad y Linealidad | Factor de escala de 7,87 V/mm (200 mV/mil), desviación DSL inferior a ±0,06 mm |
| Respuesta de frecuencia | 0 Hz a 10 kHz (+0, -3 dB típico) |
| Requisito de tamaño del objetivo | 13 mm (0,5 pulg.) mínimo recomendado, 8,9 mm mínimo absoluto |
| Resistencia y capacitancia de la sonda | Resistencia de CC de la sonda de 5,9 ± 0,9 Ω, capacitancia del cable de 69,9 pF/m |
| Rango de temperatura de funcionamiento | -52 °C a +177 °C (-62 °F a +351 °F) rango térmico de funcionamiento continuo |
| Protección del medio ambiente | Cable coaxial aislado con FEP FluidLoc con sello de presión de Viton |
Comparación de selección de modelos y asesoramiento técnico
| Característica / Opción | 330903-00-05-70-12-00 | 330903-00-04-70-11-05 |
| Longitud de la carcasa | Longitud total de la carcasa de 50 mm (-05-) | Longitud total de la carcasa de 40 mm (-04-) |
| Tecnología de cable | Cable FluidLoc que evita la migración de aceite (-12-) | Cable coaxial estándar ClickLoc (-11-) |
| Aprobaciones de agencia | Sin certificar para ubicaciones no peligrosas (-00-) | Aprobado para áreas peligrosas ATEX, CSA, IECEx (-05-) |
| Enlace del producto | Listado de productos actual | 330903-00-04-70-11-05 |
Asesoramiento de ingeniería: Elija la 330903-00-05-70-12-00 al instalar sondas dentro de carcasas de compresores inundadas de aceite.
El cable FluidLoc detiene la migración de aceite a lo largo de los hilos internos del cable hacia las cajas de terminales externas.
Si su sitio de instalación requiere certificaciones de área peligrosa, seleccione el modelo 330903-00-04-70-11-05 en su lugar.
Pautas de instalación y torque
- Monte el cuerpo roscado M8x1 con un torque máximo de carcasa de sonda de 7,3 N·m (65 in·lb).
- Aplique un torque de instalación recomendado de 5,1 N·m (45 in·lb) para el montaje estándar.
- Apriete los conectores coaxiales en miniatura ClickLoc con los dedos, sin exceder los 0,56 N·m (5 in·lb).
- Mantenga un radio de curvatura mínimo del cable de 25,4 mm (1,0 in) durante el tendido del cable.
- Establezca el espacio mecánico inicial en 1,0 mm (40 mils) o aproximadamente una salida de voltaje de -9,0 Vcc.
Puesta en marcha y compatibilidad del sistema
La arquitectura de la sonda 330191 coincide con los sensores de proximidad Bently Nevada 3300 XL NSv Proximitor.
Mantiene la intercambiabilidad mecánica y eléctrica con los componentes de proximidad RAM 3300 más antiguos.
Los técnicos de campo pueden tender hasta 305 metros de cableado de campo triaxial blindado de tres conductores.
Equipo adecuado y capacidades de diagnóstico
Los ingenieros implementan la sonda de la serie 3300 NSv en equipos industriales rotativos críticos.
- Compresores de proceso: Resiste productos químicos de gases agresivos y presión interna de fluidos.
- Turbomáquinas pequeñas: Monitorea ejes de pequeño diámetro de hasta 8,9 mm sin distorsión de la señal.
- Bombas centrífugas: Detecta vibraciones radiales del eje, deriva de posición axial y señales de sincronización de fasores clave.
- Potencia de diagnóstico: Proporciona una respuesta de señal de alta frecuencia para el análisis de órbita dinámica y la detección de desequilibrios.
Embalaje, envío y términos de garantía
- Estado: Nuevo y original en embalaje sellado de fábrica.
- Garantía: Incluye una garantía de fábrica de 12 meses a partir de la fecha de envío.
- Tiempo de envío: Se envía rápidamente dentro de las 24 a 48 horas posteriores a la confirmación del pago.
- Mensajeros exprés: Enviado a nivel mundial a través de transportistas confiables como FedEx, UPS y DHL.
Visión de Global PLC Spare HUB
Durante las modificaciones de campo en compresores de gas centrífugos, los cables de sonda estándar a menudo derraman aceite en las cajas de conexiones.
La 330903-00-05-70-12-00 elimina este modo de falla gracias a su construcción de cable FluidLoc especializado.
Cuando los diámetros del objetivo son inferiores a 13 mm, los factores de escala cambian ligeramente debido a la curvatura del objetivo.
Nuestros ingenieros recomiendan reducir ligeramente los ajustes iniciales del espacio en ejes pequeños para mantener una salida lineal óptima.
Guía de compra y preguntas frecuentes
P: ¿Cuál es la principal ventaja de la opción de cable FluidLoc (-12-)?
R: Evita que el aceite del proceso y los líquidos viajen a través de la estructura interior del cable hacia los cerramientos externos.
P: ¿Puedo usar esta sonda de 7,0 metros sin un cable de extensión adicional?
R: Sí, esta sonda de 7,0 metros se conecta directamente a un sistema de sensor Proximitor de 7,0 metros a juego.
P: ¿Qué sucede si el diámetro del objetivo del eje es inferior a 13 mm?
R: El factor de escala cambia ligeramente, pero establecer un espacio de sonda más cercano mitiga la desviación de la señal de manera efectiva.
P: ¿Cómo se compara la sonda 3300 NSv con las sondas RAM 3300 heredadas?
R: Ofrece factores de forma idénticos con una resistencia química mejorada y características de espacio de vista lateral superiores.
P: ¿Cómo elijo entre las aprobaciones de agencia de la Opción -00- y la Opción -05-?
R: Elija la Opción -00- para áreas generales seguras; seleccione la Opción -05- para atmósferas explosivas peligrosas que requieran ATEX o IECEx.
