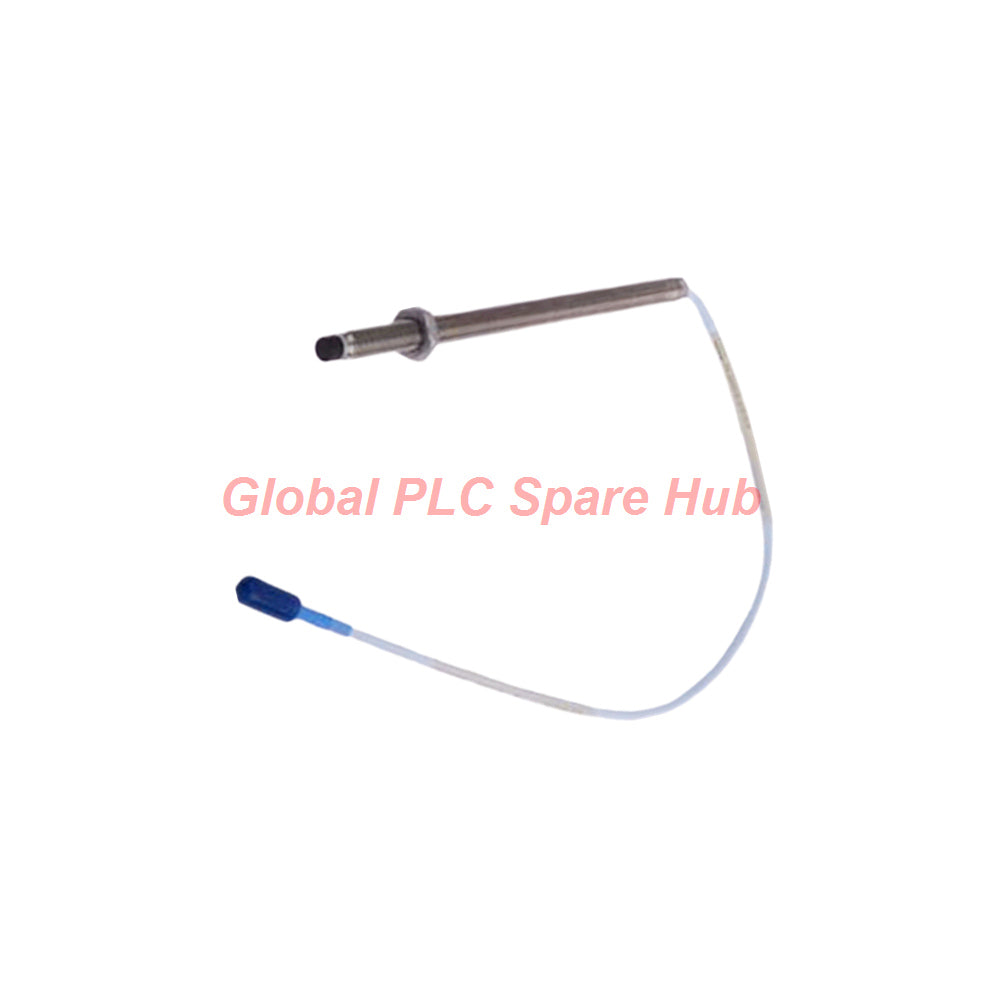

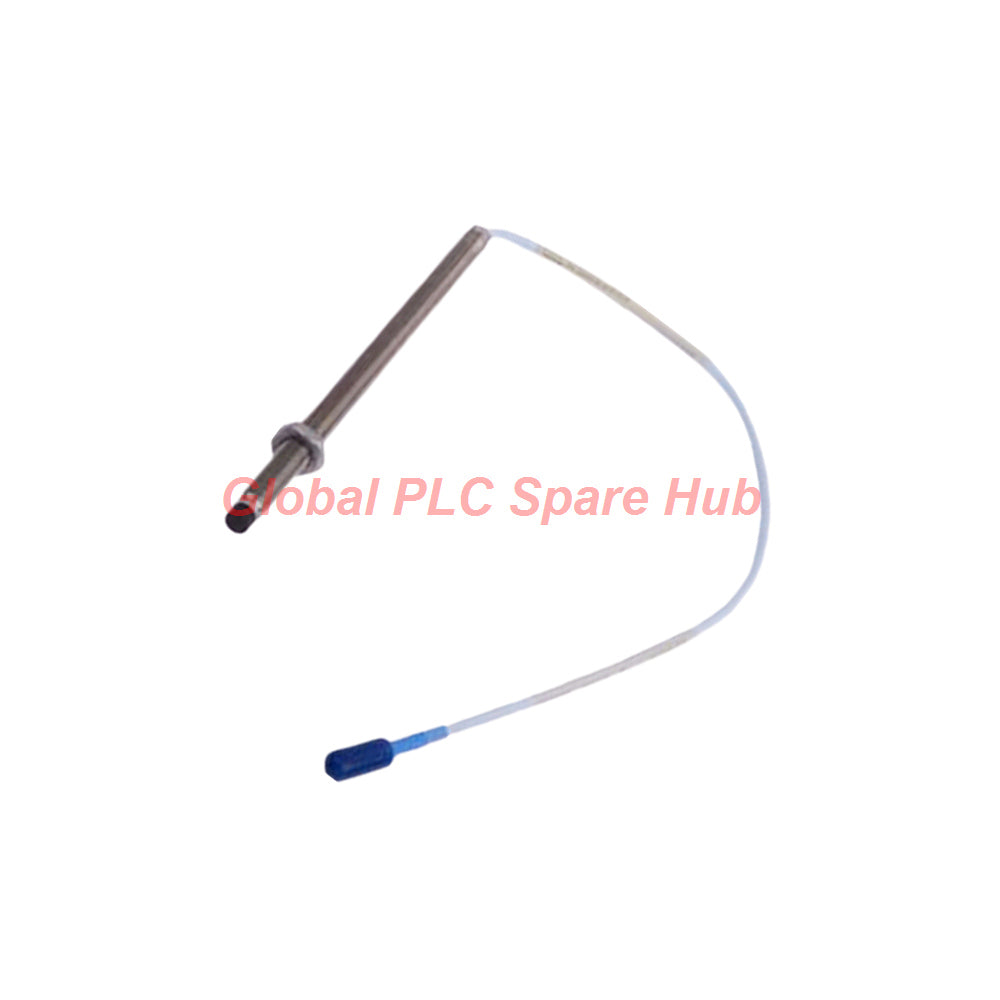

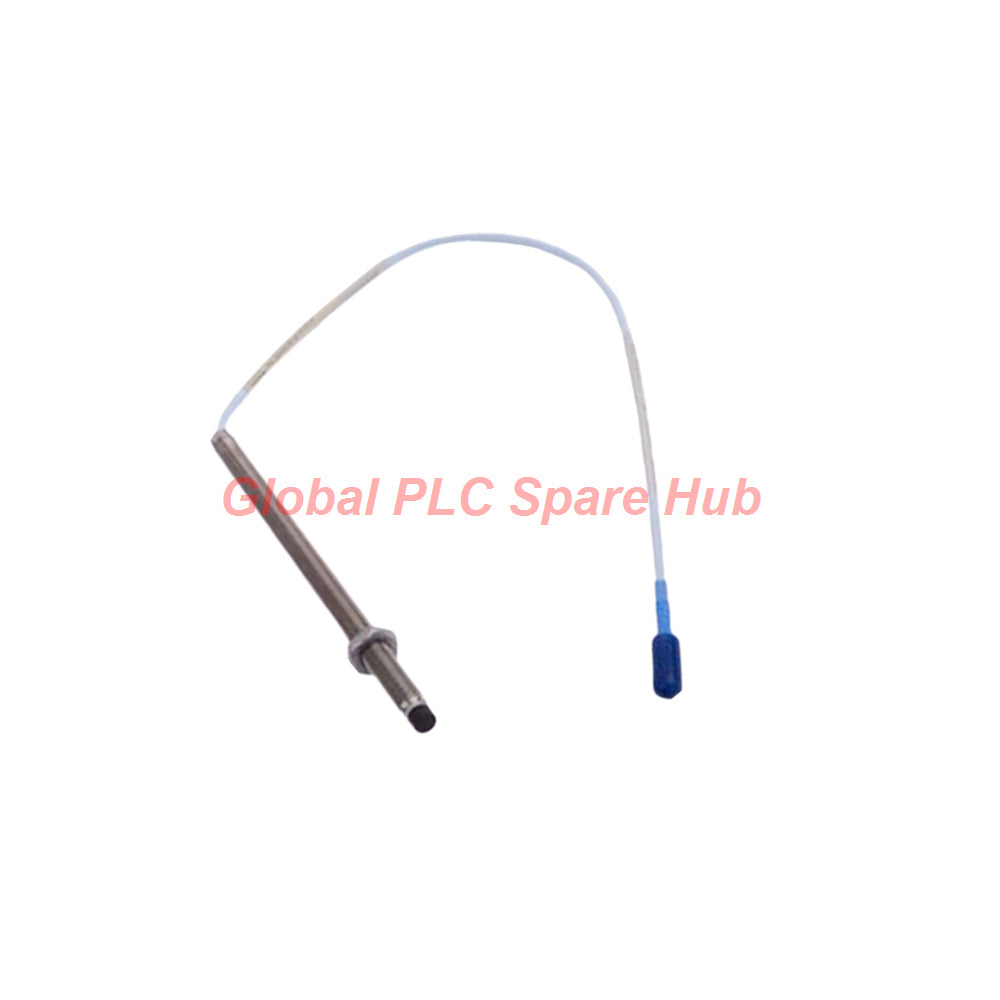

330903-00-05-10-12-05 Sonda de proximidad 3300 NSv Sensor Bently Nevada

Descripción general del producto

La 330903-00-05-10-12-05 es una Sonda de Proximidad 3300 NSv de ingeniería de precisión fabricada por Bently Nevada. Adaptado para entornos industriales especializados, este sensor sin contacto está diseñado para medir el desplazamiento dinámico y estático del eje, la vibración radial y la posición axial en ejes de diámetro pequeño o maquinaria de baja velocidad donde las sondas de proximidad estándar experimentan limitaciones de visión lateral.

Desglose de la configuración y códigos de sufijo

• Modelo base: 330903 Sonda 3300 NSv, rosca M8X1, perfil sin blindaje
• Opción de longitud sin rosca (-00): sección sin rosca de 00 mm
• Opción de longitud total de la carcasa (-05): longitud total de la carcasa de 50 mm
• Opción de longitud total (10): 1,0 metro (39 pulgadas) de longitud de cable
• Opción de conector y cable (12): Conector coaxial en miniatura ClickLoc con diseño de cable FluidLoc
• Opción de aprobación de agencia (05): Múltiples aprobaciones para áreas peligrosas

Especificaciones técnicas

• Marca: Bently Nevada
• Número de pieza del fabricante: 330903-00-05-10-12-05
• Serie de productos: Infraestructura de sensores 3300 NSv
• Factor de escala incremental (ISF): 7,87 V/mm (200 mV/mil) más-12,5% / menos-20%
• Rango lineal: 1,5 mm (60 mils), que abarca de 0,25 a 1,75 mm (-1 a -13 Vcc)
• Ajuste de holgura recomendado: 1,0 mm (40 mils)
• Respuesta de frecuencia: 0 a 10 kHz (+0, -3 dB típico) con hasta 305 metros de cableado de campo
• Resistencia de la sonda de CC: 4,2 más-menos 0,5 ohmios del conductor central al blindaje exterior
• Temperatura de funcionamiento: -52 °C a +177 °C (-62 °F a +351 °F)
• Materiales: Punta de sonda de sulfuro de polifenileno (PPS), caja de acero inoxidable AISI 304

Lista de empaque y términos comerciales

• Una unidad de sonda de proximidad 330903-00-05-10-12-05
• Hoja de datos de calibración de fábrica y documentación de cumplimiento
• Garantía: Protección integral de 12 meses contra defectos de fábrica
• Cumplimiento: Entrega urgente a nivel mundial a través de FedEx, UPS y DHL en un plazo de 24 a 48 horas

Maquinaria objetivo y escenarios de aplicación

• Pequeños compresores centrífugos con diámetros de visualización de eje restringidos.
• Bombas industriales especializadas, turbinas auxiliares y cajas de engranajes de alta velocidad.
• Aplicaciones de compresores de proceso que requieren una mayor resistencia química contra fluidos agresivos.
• Trenes de maquinaria que requieren un seguimiento preciso de la posición axial en cojinetes de diámetro pequeño.

Capacidad de diagnóstico

• Ofrece monitoreo de voltaje de holgura de alta fidelidad para identificar instantáneamente un excesivo descentramiento del eje o desgaste del cojinete del muñón.
• La construcción del cable FluidLoc evita que el aceite y los fluidos de proceso se filtren a través de la matriz interna del cable, eliminando la deriva de la señal.
• Mantiene la estabilidad lineal y una desviación mínima de la línea recta de mejor ajuste (DSL) bajo intensos gradientes térmicos.

Información de Global PLC Spare HUB

Al instalar la 330903-00-05-10-12-05 en carcasas mecánicas estrechas, los técnicos deben adherirse estrictamente al par de instalación máximo de 0,56 N•m para evitar aplastar las roscas de la sonda M8X1. Además, el tendido del cable coaxial en miniatura lejos de los cables de las unidades de frecuencia variable (VFD) de alto voltaje evita que el ruido electromagnético inducido distorsione la señal de salida de 200 mV/mil.

Selección del modelo y análisis comparativo

Al diseñar bucles de monitoreo de desplazamiento, seleccionar la variante de longitud de cable correcta es crucial para que coincida con los diseños de gabinetes físicos. Por ejemplo, al comparar la unidad actual con el modelo alternativo 330903-00-05-70-12-00 Sensor de proximidad Bently Nevada 3300 NSv, se ilustra una diferencia de integración crítica: mientras que el modelo actual utiliza una longitud de sistema de 1,0 metros (código 10) ideal para configuraciones de uniones locales compactas, el modelo alternativo presenta una configuración de cable total extendida de 7,0 metros (código 70) y calificaciones de agencia no aprobadas (código 00). Elija la versión de 1,0 metros cuando su sensor Proximitor esté montado cerca del punto de penetración de la sonda, y seleccione variantes más largas cuando tienda cables a través de grandes patines de maquinaria.

Preguntas frecuentes

Pregunta: ¿Cuál es la principal ventaja operativa de la serie 3300 NSv sobre las sondas estándar 3300 XL?

Respuesta: El diseño NSv ofrece características de visión lateral superiores, lo que lo hace ideal para una medición precisa de la vibración en ejes de menos de 13 mm de diámetro.

Pregunta: ¿Cómo protege la opción FluidLoc el bucle de monitoreo?

Respuesta: La función FluidLoc utiliza sellos internos especializados para evitar que el aceite y los líquidos se filtren de las carcasas de las máquinas presurizadas a través del interior del cable.

Pregunta: ¿Qué distancia de holgura deben establecer los técnicos de instrumentos durante la calibración inicial?

Respuesta: La configuración de holgura inicial recomendada es de 1,0 mm (40 mils), colocando el punto de operación exactamente en el centro del rango lineal de 1,5 mm.

Pregunta: ¿Puede esta sonda soportar la exposición a fluidos agresivos de compresores de proceso?

Respuesta: Sí, la punta de sulfuro de polifenileno (PPS) y la construcción de acero inoxidable proporcionan una mayor resistencia química en comparación con las sondas RAM antiguas.

Pregunta: ¿Qué precauciones se deben tomar con respecto al radio de curvatura mínimo durante el tendido del cable?

Respuesta: Los técnicos deben mantener un radio de curvatura mínimo de 25,4 mm (1,0 pulg.) para evitar daños en el conductor interno o cambios en la impedancia.

Guía de compra

• Verifique que el diámetro de su objetivo de eje sea de al menos 8,9 mm para garantizar una reflexión de señal adecuada sin errores de escala.
• Confirme que la longitud total del cable del sistema coincide con la distancia entre la punta de la sonda y su sensor Proximitor 3300 NSv.
• Seleccione el envío expedito a través de DHL o FedEx para minimizar el tiempo de inactividad operativo durante las paradas críticas de la planta.
