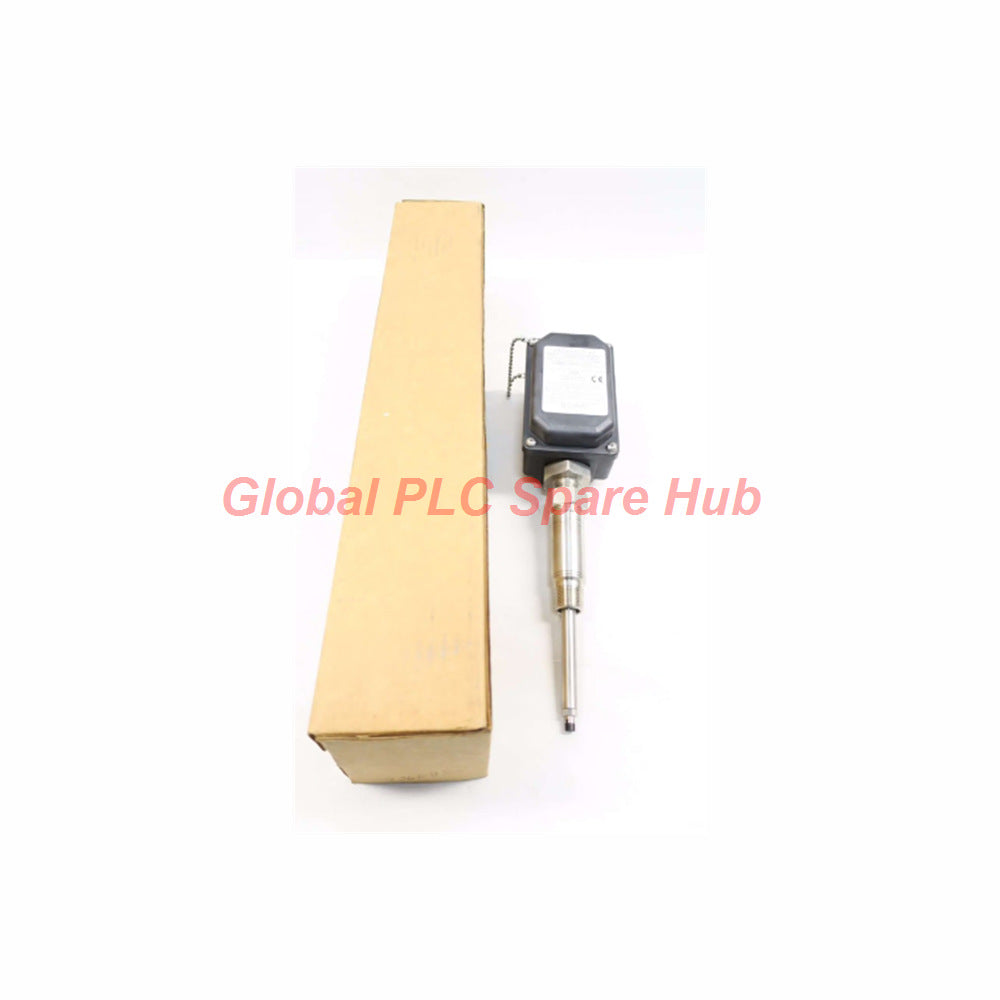

330881-28-10-142-03-02 Transductor de proximidad Bently Nevada PROXPAC XL

Introducción del Producto

El Bently Nevada 330881-28-10-142-03-02 representa una solución todo en uno para mediciones de proximidad en entornos industriales hostiles. Este conjunto PROXPAC XL integra una sonda 3300 XL de 8 mm y un sensor Proximitor en una sola carcasa termoplástica de alta resistencia. Este diseño simplifica la instalación al eliminar la necesidad de carcasas separadas. Para diagramas de cableado completos y curvas de respuesta de frecuencia, descargue el manual técnico aquí: Descargar hoja de datos y manual de PROXPAC XL.

Jerarquía de Configuración

• 330881 — Serie de Transductores de Proximidad PROXPAC XL
  • └─ 28 — Sonda 3300 XL de 8 mm (Múltiples Aprobaciones de Agencias)
  • └─ 10 — Adaptador de Separación (Dimensión B): 100 mm
  • └─ 142 — Penetración de Sonda (Dimensión C): 142 mm
  • └─ 03 — Conexiones: Una conexión M20, dos tapones
  • └─ 02 — Rosca de Montaje: 3/4-14 NPT

Especificaciones de Ingeniería Clave

• Fabricante: Bently Nevada
• Modelo: 330881-28-10-142-03-02
• Rango Lineal: 2 mm (80 mils), comenzando a 0.25 mm (10 mils) del objetivo
• Sensibilidad (ISF): 7.87 V/mm (200 mV/mil) ±5%
• Respuesta en Frecuencia: 0 a 10 kHz (+0, -3 dB)
• Clasificación de Carcasa: IP66 verificado por BASEEFA (PPS reforzado con vidrio resistente a los rayos UV)
• Tensión de Alimentación: -17.5 Vdc a -26 Vdc (Lógica Negativa)
• Resistencia de Salida: 50 Ω (Cableado de campo 16 a 24 AWG)
• Conformidad con Estándares: Certificado para resistencia al impacto a temperaturas extremas (-39°C a 115°C)

Perspectiva de Global PLC Spare HUB

El 330881-28-10-142-03-02 es una "potencia lista para el campo". El personal de ingeniería prefiere este modelo para áreas exteriores o de alta corrosión porque el Proximitor está protegido dentro de la carcasa de PPS reforzado con vidrio. Esta versión específica de penetración de 142 mm es ideal para máquinas con aislamiento térmico más grueso o pedestales de rodamientos reforzados donde las sondas estándar no pueden alcanzar la superficie del eje. Las fibras conductoras en la carcasa proporcionan un blindaje RFI/EMI superior en entornos eléctricamente ruidosos.

Equipos y Diagnóstico Objetivo

• Equipo Principal: Turbinas de vapor, compresores centrífugos y cajas de engranajes industriales.
• Capacidad de Diagnóstico: Proporciona diagramas de órbita de alta fidelidad para detectar grietas en el eje, desequilibrio y degradación del juego de los rodamientos.
• Aplicación: Monitoreo de vibraciones radiales y detección de la posición de empuje axial.

Comparación de Selección y Asesoramiento Técnico

• 330881-28-04-180-06-02: Penetración más larga de 180 mm para ejes internos profundos.
• 330881-28-00-135-03-00: Configuración sin separación. Ideal para aplicaciones de montaje directo a ras.
• Consejo: Verifique siempre que el "Alcance Total" permita que la punta de la sonda mantenga la configuración de separación recomendada de 1.27 mm (50 mil) en la posición de reposo del eje.

Logística y Garantía

• Condición: Nuevo y Original en Embalaje de Fábrica (Hecho en EE. UU.)
• Garantía: 12 meses de garantía industrial
• Envío: Envío en 24-48 horas a través de FedEx, UPS o DHL

Preguntas Frecuentes Técnicas (Experiencia de Campo)

• P: ¿Qué sucede si suministro un voltaje más positivo que -23.5 Vdc con barreras?
• R: El rango lineal puede reducirse. Para un rendimiento completo de 80 mil, asegúrese de que su fuente de alimentación mantenga la ventana de voltaje negativo especificada bajo carga.
• P: ¿Cómo afecta el "Standoff" (Dimensión B) a mi medición?
• R: El standoff aleja la carcasa de la superficie de la máquina para proporcionar espacio libre para el aislamiento, mientras permite que la sonda alcance el eje a través de la Dimensión C.
• P: ¿Puede la carcasa de PPS soportar impactos físicos en climas fríos?
• R: Sí. El 330881 cuenta con certificación BASEEFA para soportar impactos de 4 Joules a -39°C, lo que lo hace adecuado para climas extremos del norte o en alta mar.
• P: ¿Cuál es la distancia máxima de cableado de campo para esta unidad?
• R: Puede utilizar hasta 305 metros (1,000 pies) de cable triaxial blindado de 3 conductores sin una caída significativa de la señal por debajo de 10 kHz.
• P: ¿Por qué el material del revestimiento de tierra está hecho de acero inoxidable AISI 304?
• R: Para proporcionar una ruta de baja impedancia a tierra, lo cual es fundamental para prevenir el ruido de la señal debido a la interferencia electromagnética (EMI).
