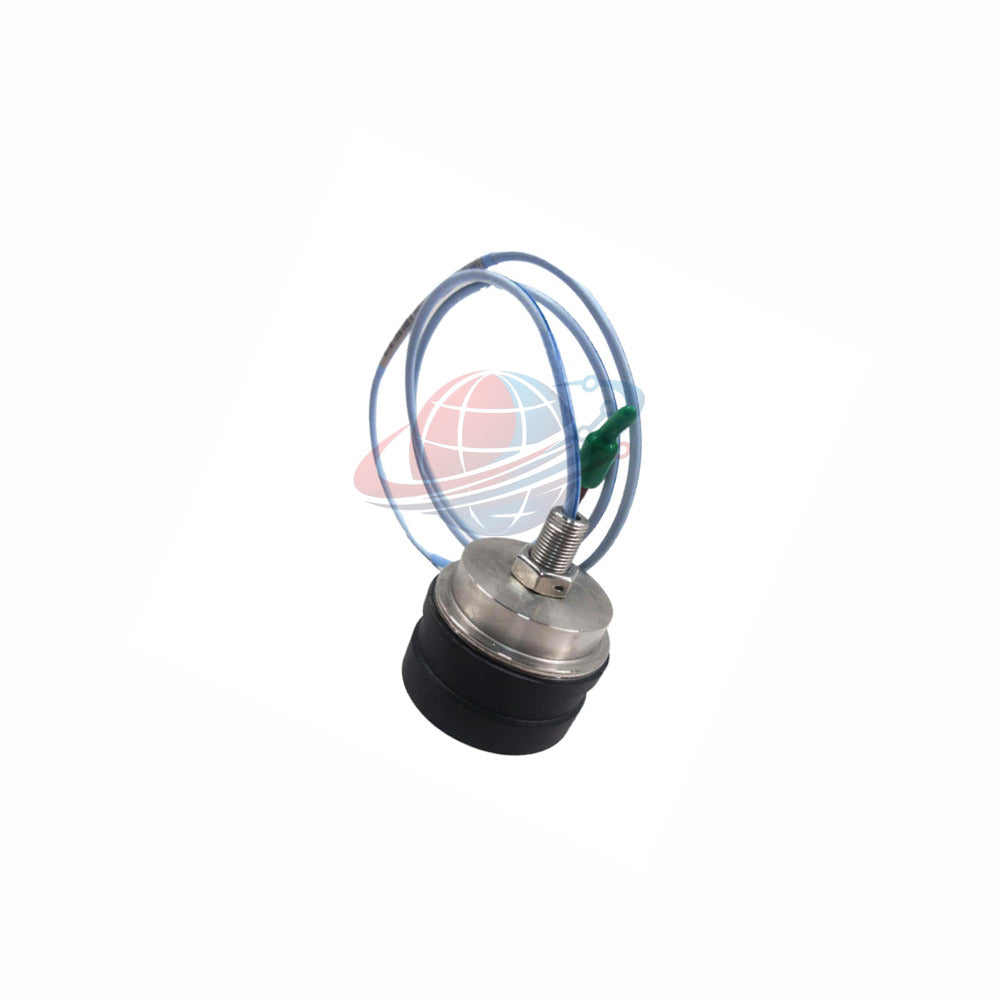

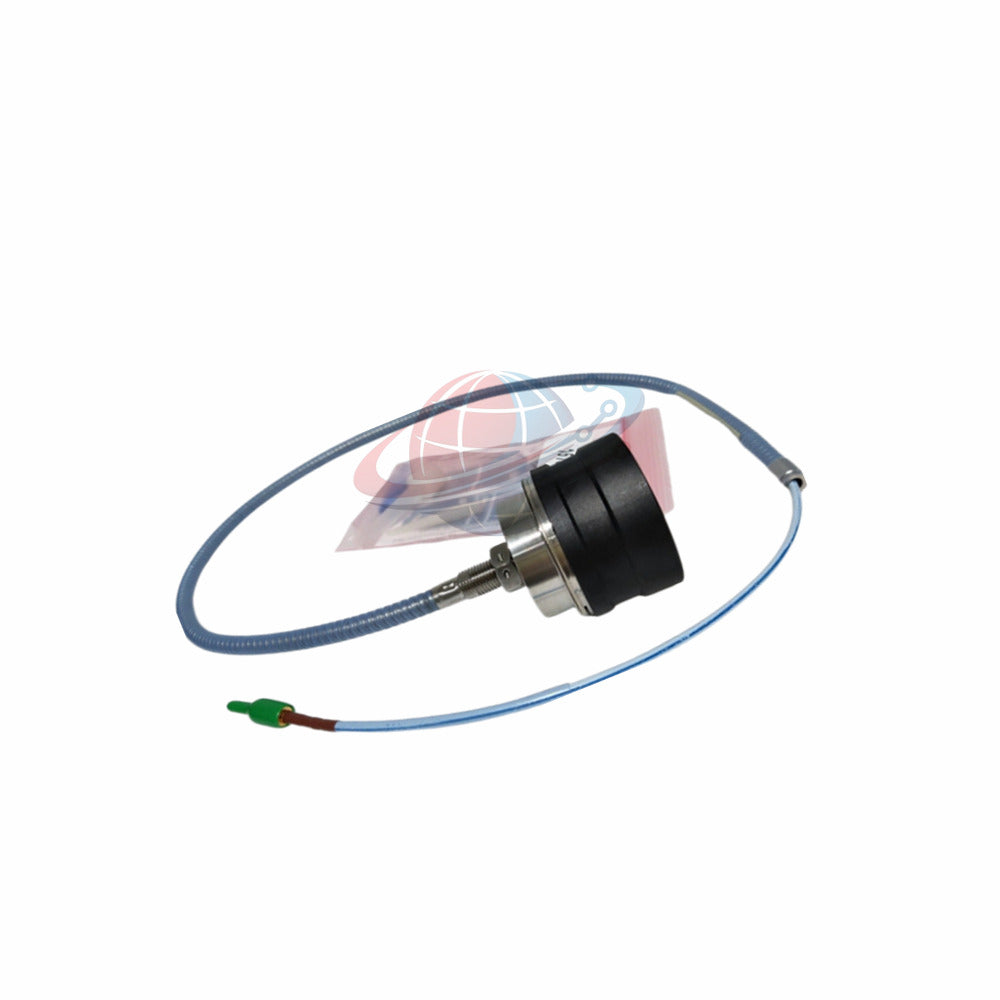

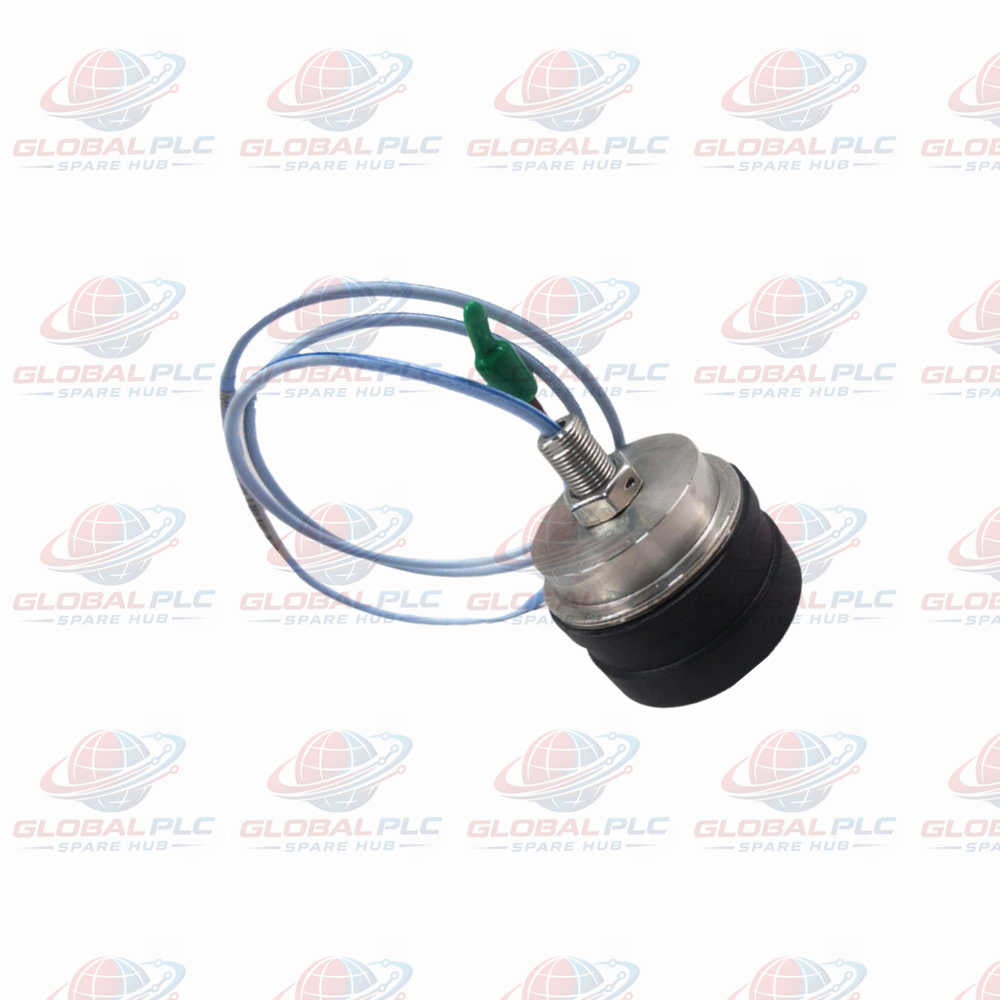

330876-02-50-01-05 Sensor de proximidad Bently Nevada de 50 mm

Descripción general

La 330876-02-50-01-05 es una sonda de proximidad de corrientes de Foucault de 50 mm 3300 XL para trabajo pesado, diseñada por Bently Nevada específicamente para el monitoreo de la expansión diferencial (DE) de turbinas de vapor grandes. Construida con una punta de sulfuro de polifenileno (PPS), cuerpo roscado de acero inoxidable AISI 304 y cable triaxial FluidLoc de alta temperatura, este sensor soporta temperaturas de funcionamiento continuas de hasta 200 °C (392 °F) y picos térmicos a corto plazo de hasta 250 °C (482 °F).

Las características de la 330876-02-50-01-05 incluyen sellos ambientales dobles delanteros/traseros, armadura flexible de acero inoxidable, conectores ClickLoc de alta temperatura con collares extraíbles y contratuercas M14x1.5 preperforadas. Su cable integrado de 5.0 metros se conecta directamente a un sensor Proximitor 3300 XL de 50 mm de 5 metros a juego sin pérdida de extensión entre cables.

Desglose de la configuración: 330876-02-50-01-05

• Modelo base: 330876 — Transductor de proximidad 3300 XL de 50 mm
  • [-02] Tipo de carcasa de la sonda: Carcasa de salida recta con roscas métricas M14x1.5 (21 mm de compromiso máximo de rosca)
    • [-50] Opción de longitud total: 5.0 metros (16.4 pies) de longitud de sistema integrado
  • [-01] Opción de armadura: Cable FluidLoc de alta temperatura con armadura flexible de acero inoxidable
    • [-05] Opción de aprobación de agencia: Múltiples aprobaciones internacionales de áreas peligrosas (CSA, ATEX, IECEx)

Especificaciones técnicas y límites ambientales

Comparación de especificaciones entre modelos y guía de ingeniería

Estrategia de selección de ingeniería:

• Requisitos espaciales de montaje: La carcasa métrica recta M14x1.5 (-02) proporciona un ajuste axial fino de la rosca a través de las paredes de la carcasa de la máquina. Si el espacio radial detrás de la carcasa de la turbina es limitado, elija modelos con soporte de salida lateral como el 330876-03-90-01-00 para guiar los cables perpendicularmente al objetivo.
• Coincidencia de longitud de cable: El sufijo -50 (5.0 m) se conecta directamente a un Proximitor de 5 metros sin cables de extensión, lo que reduce los puntos de conexión de señal. Asegúrese de que el número de pieza de su sensor Proximitor coincida con la clasificación de longitud del cable de la sonda (sonda de 5 m con Proximitor de 5 m).

Maquinaria objetivo y entornos de aplicación industrial

• Generadores de turbinas de vapor de servicios públicos: Medición de la expansión diferencial rotor-estator a través de las carcasas de las turbinas de alta presión (HP) y media presión (IP).
• Turbomaquinaria de energía nuclear: Seguimiento del desplazamiento lineal del eje de largo alcance sujeto a ciclos de alta expansión térmica e ingreso de vapor.
• Turbinas de gas grandes: Crecimiento térmico de la carcasa y monitoreo de la posición de empuje axial en plantas de energía con división peligrosa.
• Accionamientos de alimentación de calderas industriales: Vigilancia de la posición del rotor en ambientes húmedos y de condensado de alta temperatura.

Características de diagnóstico e inspección eléctrica

• La construcción del cable triaxial FluidLoc bloquea la condensación de vapor a alta presión para que no se filtre a lo largo de los hilos internos del cable hacia las cajas de conexiones.
• Los conectores ClickLoc chapados en oro cuentan con collares extraíbles para facilitar el tendido de cables a través de codos de conductos estrechos sin dañar los pines.
• Permite la verificación de la integridad de la bobina en el campo utilizando un multímetro digital; la resistencia normal del centro al coaxial mide exactamente 7.6 ± 0.8 Ω a temperatura ambiente.
• Ofrece un rango dinámico lineal extendido (hasta 50 mm) para rastrear grandes crecimientos mecánicos sin saturación del sensor o desbordamiento de la escala.

La visión de Global PLC Spare HUB

Al instalar sondas de expansión diferencial de 50 mm como la 330876-02-50-01-05, la alineación mecánica con respecto al borde del collar objetivo es crítica. Debido a que una punta de 50 mm proyecta un amplio campo electromagnético, instalar la punta de la sonda a menos de 75 mm de acero estructural adyacente o nervios de la máquina provoca una atenuación del campo de carga lateral, distorsionando la curva de escala lineal del sensor Proximitor 3300 XL.

Durante una revisión de una turbina de vapor, los ingenieros del sitio informaron lecturas de salida no lineales en un transductor 330876-02-50-01-05 recién instalado. Nuestra verificación técnica reveló que el cuerpo M14x1.5 estaba roscado a través de un soporte de acero sin contrataladro, lo que provocó que el cabezal del sensor de 1.99 pulgadas se asentara demasiado cerca del marco de montaje. Volver a mecanizar el orificio de holgura para mantener una holgura radial mínima de 100 mm alrededor de la punta de PPS eliminó la carga de corrientes parásitas, restaurando una precisión de escala lineal limpia de -200 mV/mm en todo el rango de expansión diferencial.

Logística, manejo y términos de garantía

• Estado de suministro: Entregado 100% nuevo y original en embalaje sellado de fábrica de Bently Nevada.
• Garantía de fábrica: Cubierto por una garantía de reemplazo completa de 12 meses a partir de la fecha de envío.
• Mensajería global exprés: Envío internacional expedito a través de servicio prioritario con FedEx, UPS y DHL.
• Cumplimiento de pedidos: Inventario de fábrica despachado desde el almacén dentro de las 24 a 48 horas posteriores a la confirmación del pedido.

Preguntas frecuentes sobre la selección de ingeniería

¿Por qué es necesario conectar directamente el cable de la sonda de 5.0 metros a un sensor Proximitor de 5 metros?

La longitud eléctrica total del cable de la sonda forma parte integral del circuito resonante de tanque LC dentro del sensor Proximitor. Conectar una sonda de 5 m a un Proximitor de 9 m cambia la inductancia del circuito, lo que provoca graves errores de factor de escala.

¿Cuál es la ventaja de la tecnología de cable FluidLoc en aplicaciones de turbinas de vapor?

El cable FluidLoc cuenta con barreras de aislamiento interno de PFA que evitan que el vapor, la humedad y los aceites sintéticos viajen a través del interior de la cubierta del cable si la cubierta exterior se corta o se compromete durante el servicio.

¿Cómo puede un técnico de campo verificar si una bobina de sonda 330876 ha sufrido degradación térmica?

Mida la resistencia de CC entre el conductor central y el conductor coaxial exterior utilizando un multímetro calibrado. La resistencia estándar es de 7.6 ± 0.8 Ω; lecturas superiores a 10 Ω o cortocircuitos indican una avería térmica dentro del conjunto de la punta de PPS.

¿La opción de rosca M14x1.5 requiere un par de instalación específico?

Sí, no exceda los 20 N·m (15 ft-lbs) de par de montaje en la rosca de la carcasa M14x1.5. Siempre asegure la contratuerca preperforada incluida con alambre de seguridad de acero inoxidable para evitar que se afloje bajo fuertes vibraciones de la máquina.

¿Se puede quitar el collar del conector ClickLoc durante el tendido del cable a través de conductos estrechos?

Sí, el conector ClickLoc incluye un collar extraíble que se desengancha para reducir el diámetro total del conector, lo que permite que el cable se deslice suavemente a través de conductos estrechos sin enganchar las paredes internas.
