330730-040-13-05 Cable de extensión de proximidad blindado Bently Nevada

330730-040-13-05 | Cable de extensión blindado Bently Nevada 3300 XL de 11 mm

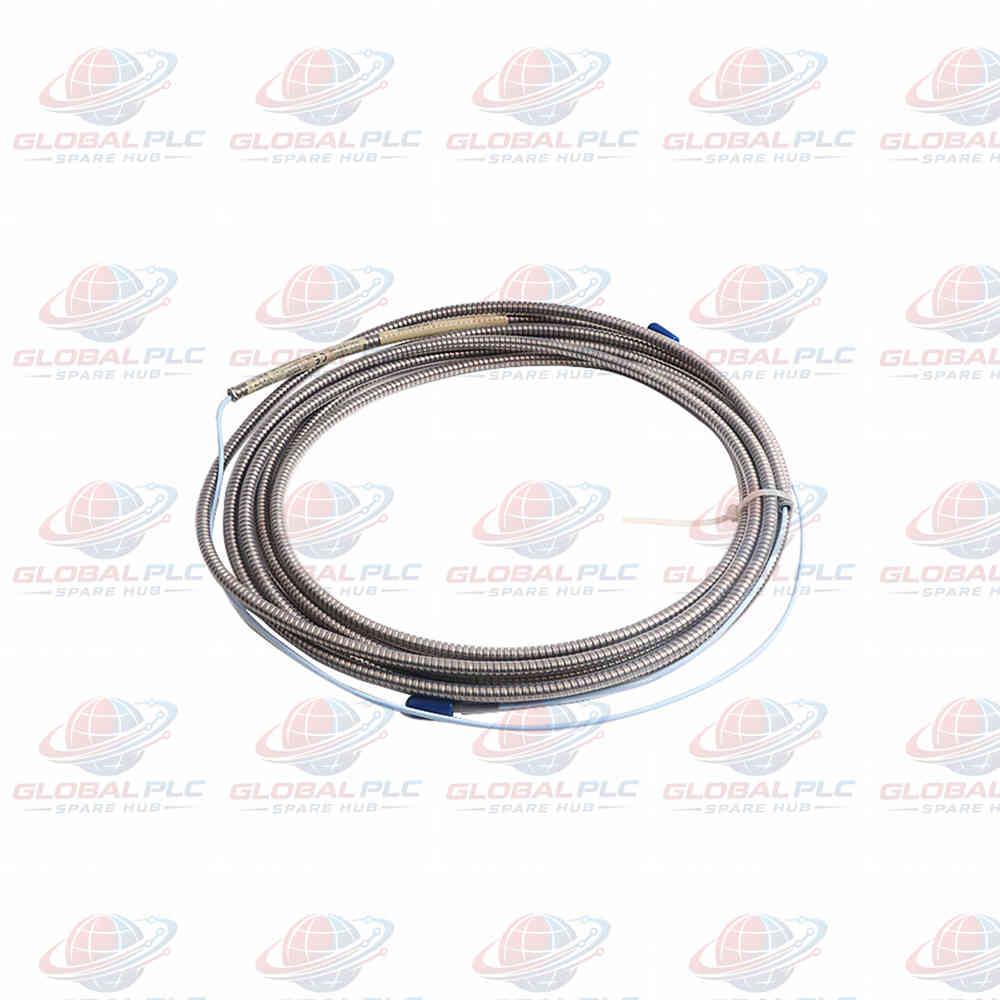

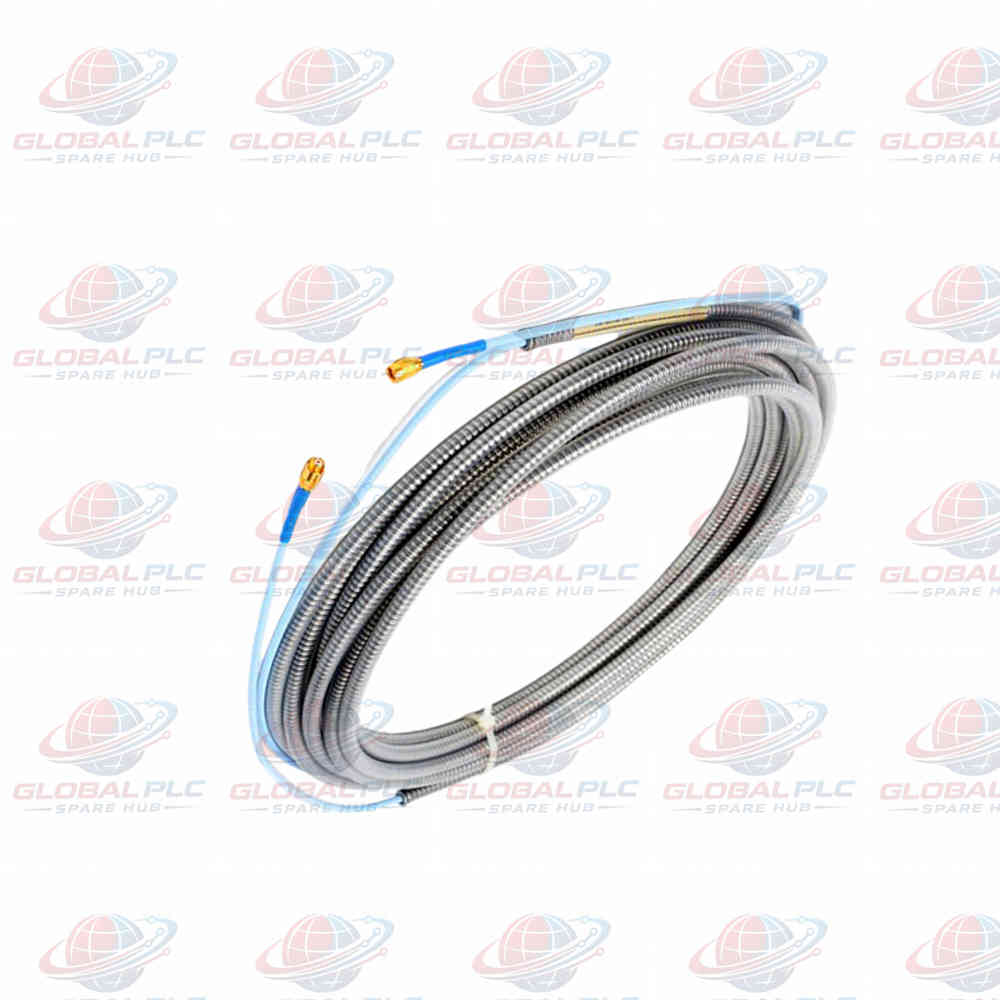

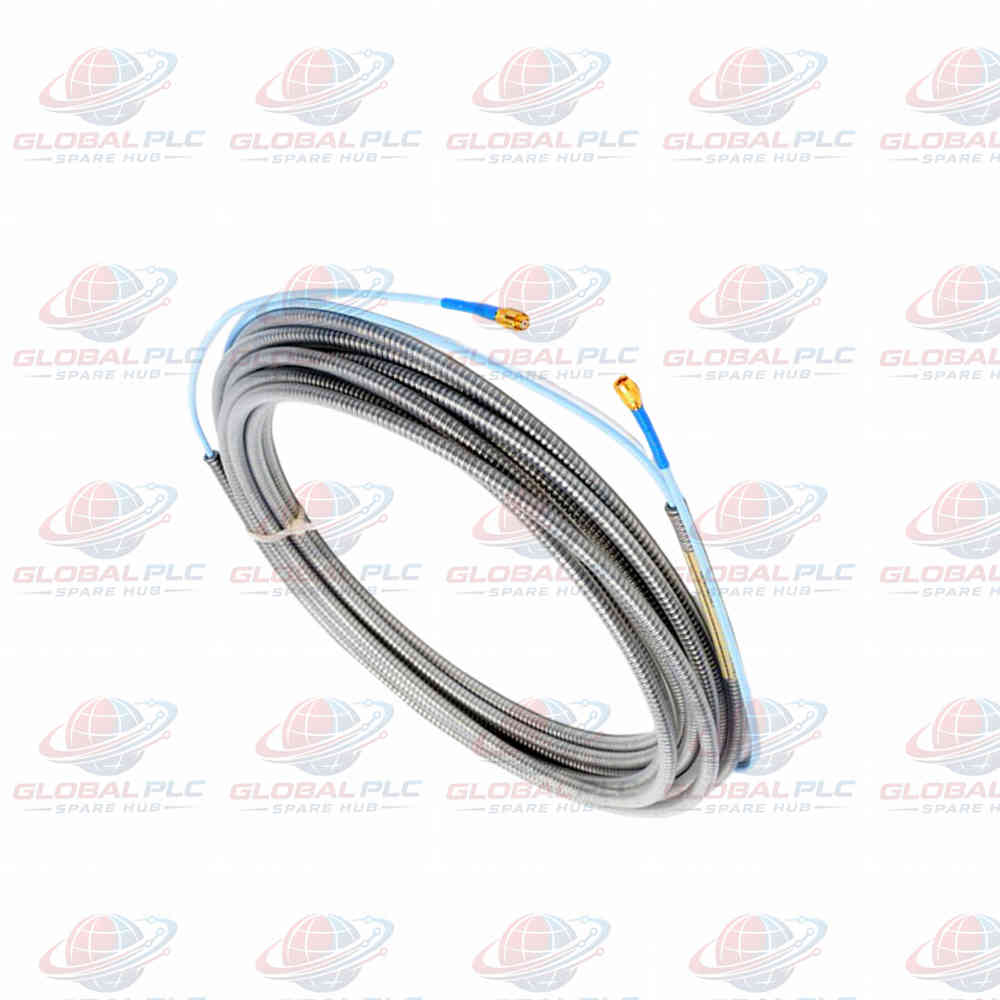

El Bently Nevada 330730-040-13-05 es un cable de extensión de 4,0 m para sistemas de transductores de proximidad 3300 XL de 11 mm compatibles. Esta configuración combina una construcción blindada, cable FluidLoc, protectores de conector y aprobaciones de múltiples agencias.

Conecta una sonda de proximidad compatible a su sensor Proximitor. La longitud del cable, las características eléctricas, el diseño del conector y la opción de aprobación deben coincidir con la cadena de medición instalada.

Desglose del número de pieza | Mapa de configuración

330730 → 040 → 13 → 05

• 330730 — Familia de productos de cable de extensión 3300 XL de 11 mm
• 040 — Longitud de cable de 4,0 m (13,1 pies)
• 13 — Cable FluidLoc blindado con protector de conector
• 05 — Aprobaciones de múltiples agencias

Nota de selección: Confirme las aprobaciones requeridas para la ubicación de la instalación y la combinación exacta de cable/sonda/Proximitor. El sufijo identifica la opción de aprobación del cable; no certifica independientemente toda la instalación de protección de maquinaria.

Datos técnicos | Especificaciones del cable

Nota sobre datos de temperatura: Las especificaciones suministradas también indican −52°C como límite inferior en una entrada separada de temperatura del cable. Confirme la revisión de la hoja de datos aplicable para obtener la clasificación exacta. No exceda el límite especificado para la configuración del cable entregado.

Construcción e interfaz | Por qué importan las opciones

• Cable blindado: El blindaje de acero inoxidable flexible AISI 302 con un revestimiento exterior de FEP añade protección mecánica a lo largo del recorrido del cable. No elimina la necesidad de proteger los conectores ni de respetar los requisitos mínimos de curvatura.
• FluidLoc: Ayuda a evitar que el aceite y otros líquidos migren a través del interior del cable y escapen de la máquina a través de la trayectoria del cable.
• Protector de conector: Proporciona protección ambiental adicional en la conexión entre la sonda y la extensión, particularmente en condiciones húmedas.
• Interfaz ClickLoc: Los componentes del transductor 3300 XL compatibles utilizan conectores ClickLoc de latón chapado en oro diseñados para bloquearse en su lugar y resistir el aflojamiento accidental.
• Características del diseño del lado de la sonda: TipLoc y CableLoc son características de construcción de la sonda, no del cable de extensión. La información suministrada de la sonda 3300 XL de 11 mm describe una unión de punta robusta y una resistencia a la tracción del cable de 330 N (75 lbf).

Se suministra cinta de silicona con los cables de extensión 3300 XL como alternativa a los protectores de conectores. La guía suministrada no recomienda el uso de cinta de silicona cuando la conexión entre la sonda y la extensión está expuesta a aceite de turbina.

Integración del sistema | Verificaciones de ingeniería

1. Haga coincidir la cadena del transductor. Confirme que el cable esté diseñado para la sonda 3300 XL de 11 mm instalada y el sensor Proximitor compatible. No seleccione basándose únicamente en la apariencia del conector.
2. Verifique la longitud total del cable. Compruebe la combinación de cable de sonda, cable de extensión y sensor Proximitor con la configuración del sistema. La longitud de 4,0 m del cable de extensión es solo una parte de la cadena de medición.
3. Tienda el cable blindado correctamente. Evite curvas pronunciadas, aplastamiento, abrasión y tramos sin soporte. Manténgalo alejado de superficies calientes y equipos en movimiento.
4. Proteja la conexión. Mantenga las interfaces del conector limpias y secas durante el montaje. Ajuste el protector del conector de acuerdo con las instrucciones de instalación aplicables.
5. Compruebe el cableado de campo. La guía suministrada especifica 0,2–1,5 mm² (16–24 AWG), o 0,25–0,75 mm² (18–23 AWG) con terminales. Se recomienda un cable trenzado blindado de tres conductores.
6. Respete los límites del cableado de campo. La distancia máxima establecida entre el sensor Proximitor 3300 XL y el monitor es de 305 m (1.000 pies). Un cableado de campo más largo puede reducir la respuesta de alta frecuencia; evalúe los requisitos de respuesta de frecuencia del sistema.
7. Ponga en servicio el canal. Compruebe el comportamiento de la señal y el ajuste del espacio (gap) utilizando la documentación del sistema aplicable. La capacitancia y resistencia del cable son relevantes para la cadena completa del transductor, no para el rendimiento del cable de forma independiente.

Contexto del sistema de medición | 3300 XL de 11 mm

Equipo y ajuste de la aplicación

• Turbinas de vapor: Extensión de sondas de proximidad 3300 XL de 11 mm compatibles en instalaciones de monitoreo de vibración y desplazamiento de eje.
• Compresores y maquinaria rotativa grande: Conexión de señal de sonda a Proximitor cuando el sistema de 11 mm instalado requiere un cable blindado de 4,0 m.
• Sistemas de protección de maquinaria: Úselo como parte de un canal de transductor Bently Nevada compatible conectado al monitor apropiado.
• Recorridos de cable expuestos al aceite o propensos a la humedad: Las opciones FluidLoc y protector de conector pueden ser útiles cuando la migración de líquidos o la exposición del conector es una preocupación de diseño.
• Trabajos de modernización industrial: Reemplazo de un cable existente después de confirmar la longitud, el blindaje, la opción FluidLoc, los requisitos de aprobación y la compatibilidad del conector.

Limitación importante: Este cable de extensión no mide la vibración de forma independiente. La sonda completa, el cable de extensión, el sensor Proximitor, el monitor, el objetivo y la geometría de instalación determinan el comportamiento de medición del canal.

Comparación de selección | Blindado de 4,0 m vs. alternativa listada

La alternativa vinculada es otro cable de extensión 3300 XL de 11 mm. Su número de pieza indica un código de longitud diferente y diferentes sufijos de conector/cable y aprobación. Confirme las definiciones exactas de las opciones y la compatibilidad en la documentación del fabricante aplicable antes de realizar la sustitución.

Recomendación técnica: Seleccione 330730-040-13-05 cuando la cadena de transductor diseñada requiera una extensión de 4,0 m, construcción FluidLoc blindada, protección de conector y la opción de aprobación especificada. Considere 330730-080-10-00 solo si se requiere el cable más largo y su construcción y estado de aprobación satisfacen el diseño del sitio. No asuma que un cable más largo es automáticamente intercambiable: valide la combinación completa de sonda-extensión-Proximitor y la respuesta del canal.

Revisión de Global PLC Spare HUB | Solución de problemas y diagnósticos

Perspectiva de Global PLC Spare HUB: Durante un reemplazo de cable, registre el número de pieza original y la configuración total de la cadena del transductor antes de desconectar nada. Después de la instalación, confirme el asiento del conector, el enrutamiento y las lecturas del canal frente a la línea base del sitio. Si la señal cambia, aísle el cable, la sonda, el sensor y el monitor sistemáticamente en lugar de reemplazar componentes por apariencia.

Garantía, embalaje y envío

• Estado: Nuevo y original en embalaje de fábrica
• Garantía de fábrica: 12 meses
• Transportistas de envío: FedEx, UPS y DHL
• Verificaciones de cotización: Proporcione el número de pieza completo y los detalles de la sonda/Proximitor instalados para respaldar la revisión de compatibilidad.
• Tiempo de despacho: Confirme la disponibilidad de stock y el cronograma de despacho al solicitar una cotización.

Preguntas frecuentes

P1. ¿Puedo usar este cable con cualquier sonda de proximidad 3300 XL?

A. No. Confirme que el modelo de sonda, la interfaz del conector, la opción de cable y el sensor Proximitor sean compatibles como un sistema de transductor completo. La designación 3300 XL de 11 mm por sí sola no es suficiente para cada instalación.

P2. ¿La construcción blindada hace que el cable sea adecuado para cualquier ruta mecánica?

A. No. El blindaje añade protección, pero el enrutamiento sigue requiriendo un radio de curvatura, soporte, espacio libre y protección contra aplastamiento o movimiento excesivo adecuados. Siga las instrucciones de instalación del cable y del equipo.

P3. ¿Contra qué protege FluidLoc y qué hace el protector de conector?

A. FluidLoc ayuda a limitar la migración de líquidos a través del interior del cable. El protector de conector añade protección ambiental en la conexión. Abordan diferentes rutas de exposición y no deben tratarse como características intercambiables.

P4. ¿Cómo debo elegir entre el cable de 4,0 m y el cable más largo vinculado?

A. Mida el recorrido requerido y verifique la longitud total diseñada del transductor. Luego compare la construcción y las aprobaciones del cable. Confirme las definiciones exactas del sufijo de la alternativa antes de realizar el pedido; no elija una longitud adicional sin comprobar la compatibilidad del sistema.

P5. ¿Qué se debe comprobar si un nuevo cable de extensión produce una lectura de canal diferente?

A. Verifique el número de pieza completo, el asiento del conector, el emparejamiento de sonda y Proximitor, el material objetivo, el espacio de montaje y la configuración del monitor. Compare las lecturas utilizando el procedimiento de puesta en servicio del sitio y consulte la documentación del sistema antes de ajustar la configuración de alarma o protección.
