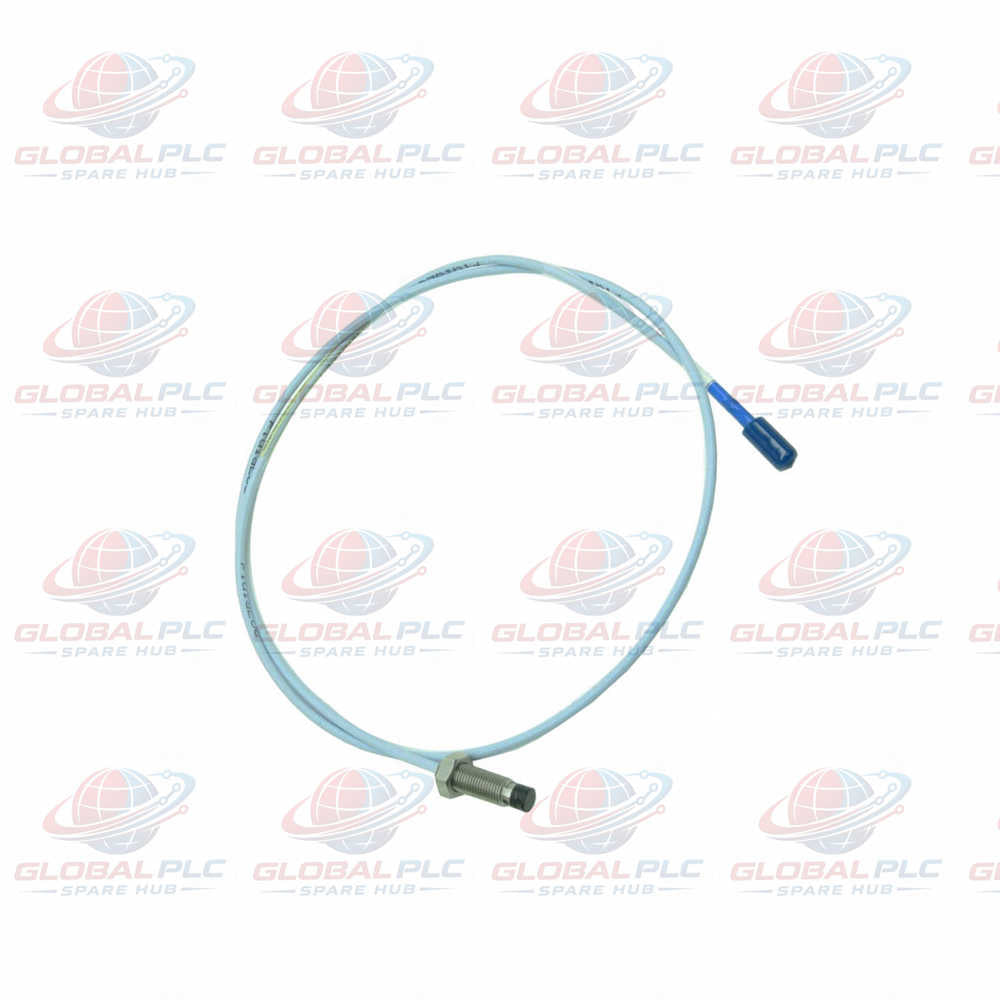

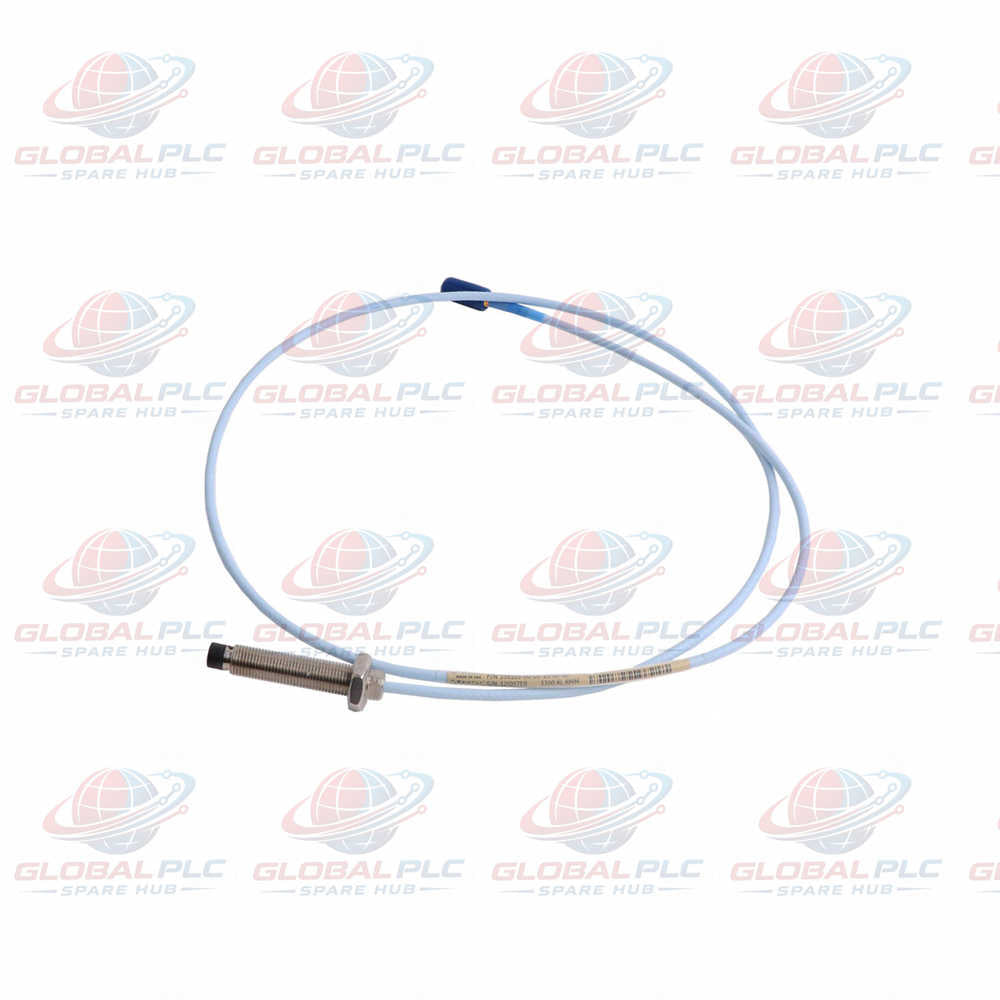

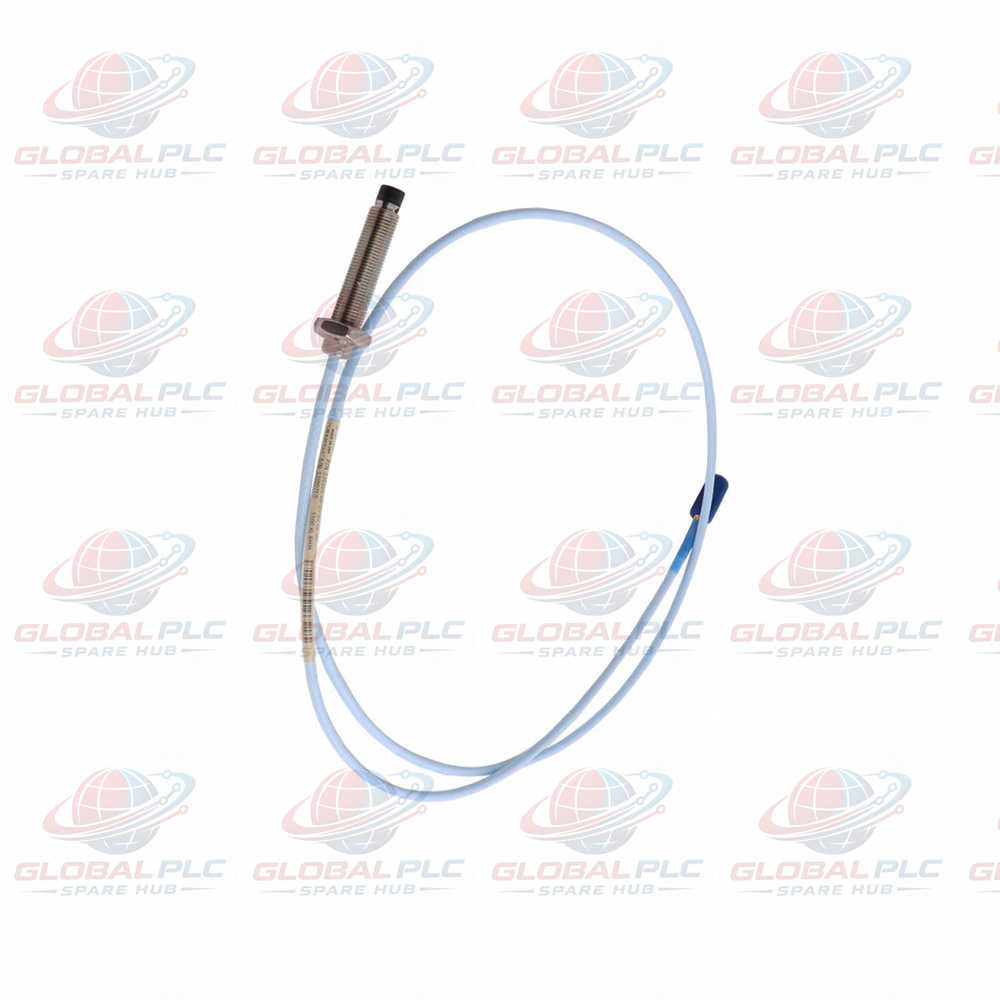

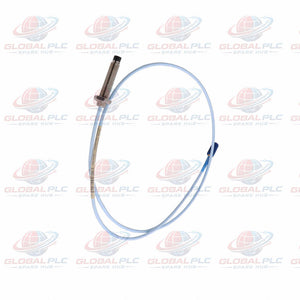

330707-00-20-90-11-00 Sonda de proximidad Bently Nevada 3300 XL de 11 mm

Planos de ingeniería y arquitectura

El 330707-00-20-90-11-00 diseñado por Bently Nevada representa una sonda de proximidad de alta precisión de 11 mm perteneciente al ecosistema de monitoreo de vibraciones 3300 XL Series, estándar en la industria. Construido para circuitos de maquinaria rotativa exigentes, este transductor de corrientes de Foucault mide el desplazamiento dinámico y estático en relación con el objetivo del eje. Cuenta con un robusto perfil de rosca 5/8-18 UNF, un diseño de cable FluidLoc para evitar la migración de aceite y un conector coaxial en miniatura ClickLoc equipado con una funda protectora.

Desglose de código de sufijo y configuración

• Modelo base (330707): Sonda 3300 XL de 11 mm, especificación de rosca 5/8-18 UNF, construcción sin blindaje
• Opción de longitud sin rosca (00): 0 pulgadas (configuración de rosca completa)
• Opción de longitud total de la carcasa (20): 2.0 pulgadas de longitud total de la carcasa
• Opción de longitud total (90): 9.0 metros (29.5 pies) de longitud total del cable de la sonda
• Opción de conector y cable (11): Conector coaxial en miniatura ClickLoc con protector y diseño de cable FluidLoc
• Opción de aprobación de agencia (00): Certificación regional estándar no peligrosa o no requerida

Matriz de especificaciones técnicas integrales

Instalación mecánica y pautas de par de apriete

• Montaje con rosca de carcasa: Enrosque el 330707-00-20-90-11-00 en el orificio roscado de la carcasa de la máquina, aplicando un par de apriete recomendado de 15.2 N•m (133 in•lb) y respetando el límite máximo absoluto de 45.2 N•m (400 in•lb).
• Acoplamiento de conector: Asegure el conector coaxial ClickLoc al cable de extensión apretando solo con los dedos, asegurándose de que el par de apriete aplicado no supere los 0.565 N•m (5 in•lb) para evitar daños en los pines.
• Gestión del radio de curvatura del cable: Mantenga un radio de curvatura mínimo estricto de 25.4 mm (1.0 pulg.) a lo largo del recorrido del cable triaxial con aislamiento FEP de 9.0 metros para evitar la atenuación de la señal o la fractura del conductor.
• Precauciones para bajas temperaturas: Evite exponer la punta de la sonda y la junta tórica de Viton a temperaturas ambiente inferiores a -34°C (30°F) durante la instalación para evitar la degradación prematura del sello de presión.

Capacidades de diagnóstico y protocolos de mantenimiento

• Verificación inicial de voltaje de espacio: Mida el voltaje de espacio de CC en bruto en el bastidor del monitor durante el posicionamiento inicial para confirmar que la punta de la sonda se asienta con precisión dentro de su rango operativo lineal.
• Pruebas de resistencia del conductor: Verifique periódicamente los valores de resistencia de CC del conductor central al exterior (nominal de 8.5 ohmios) para detectar cortocircuitos internos en el cable o circuitos abiertos.
• Inspección de migración de fluidos: Inspeccione el conector ClickLoc y la interfaz del cable FluidLoc en busca de absorción de aceite o contaminación originada por el sistema de lubricación de la máquina.
• Inspección del sello de junta tórica: Verifique la integridad del sello de presión de la junta tórica de Viton durante las revisiones de mantenimiento de la maquinaria para mantener la contención de la presión diferencial.

Compatibilidad del sistema y marcos de calidad

• Ecosistema de transductores: Totalmente compatible con cables de extensión de 11 mm 3300 XL de Bently Nevada y bastidores del sistema de monitoreo 3500.
• Integridad de la señal: Diseñado para una alta linealidad y una adquisición precisa de vectores de vibración en turbomaquinaria industrial crítica.
• Origen y calidad: Fabricado en EE. UU. según estrictas especificaciones de gestión de calidad.

Logística, embalaje seguro y garantía de 12 meses

• Red de mensajería global: Envío urgente a todo el mundo a través de transportistas confiables, incluidos FedEx, UPS y DHL.
• Ventana de cumplimiento: Los pedidos se procesan y envían en un plazo de 24 a 48 horas.
• Embalaje industrial protector: Incluido en una protección antiestática personalizada para evitar daños durante el transporte al cable FEP de 9 metros y al pin del conector.
• Protección de garantía: Respaldado por una garantía comercial integral de 12 meses que cubre defectos de material y fabricación.

Equipos industriales objetivo y escenarios de aplicación

• Turbinas de vapor de servicio pesado: Medición de la vibración relativa del eje de gran amplitud y el desplazamiento radial en unidades de generación de energía.
• Grandes compresores centrífugos: Monitoreo del comportamiento dinámico del rotor y las holguras de los cojinetes en trenes de gas petroquímicos de alta presión.
• Generadores hidroeléctricos: Seguimiento de órbitas de eje de baja velocidad y alta carga, donde el rango lineal de la punta de la sonda de 11 mm proporciona márgenes de medición superiores.

Pautas de selección y mejores prácticas de ingeniería

• Verifique los requisitos de longitud del cable: Confirme que la longitud total de 9.0 metros coincida con los requisitos de su recorrido de conductos sin introducir un exceso de cable desenrollado.
• Haga coincidir las configuraciones de rosca: Asegúrese de que el perfil de rosca 5/8-18 UNF se alinee con las especificaciones del soporte de montaje de su maquinaria antes de la adquisición.
• Evalúe los extremos de temperatura: Mantenga las condiciones de funcionamiento dentro de la ventana de -51°C a +177°C para proteger el aislamiento de FEP y los sellos internos de Viton.

Comparación de modelos y asesoramiento técnico

Al evaluar configuraciones de sonda alternativas para su arquitectura de monitoreo de vibraciones, considere la siguiente variante de modelo:

• 330707-00-30-10-02-05: Cuenta con una longitud total de carcasa de 3.0 pulgadas y una longitud total de cable más corta de 1.0 metro, optimizado para instalaciones de maquinaria con proximidad localizada a cajas de conexiones o bastidores de monitores.

Perspectiva de Global PLC Spare HUB

Perspectiva de ingeniería de campo: Al enrutar líneas triaxiales largas de 9 metros como la 330707-00-20-90-11-00 a través de canaletas industriales, los técnicos de mantenimiento a menudo pasan por alto el impacto de la capacitancia de la señal y la tensión de tracción mecánica. Los ingenieros de automatización de Global PLC Spare HUB recomiendan asegurar el cable FEP con abrazaderas aisladas cada metro y evitar ajustes apretados con bridas que puedan aplastar la geometría dieléctrica de 75 ohmios. Asegurarse de que el conector ClickLoc se mantenga libre de humedad y se apriete a mano al límite especificado de 0.565 N•m evita la inyección de ruido de alta frecuencia en sus canales de monitoreo 3300 XL Series.

Preguntas frecuentes (FAQ)

Pregunta:
¿Por qué el 330707-00-20-90-11-00 utiliza una opción de longitud total de 9.0 metros en lugar de variaciones estándar más cortas?

Respuesta:
Una longitud total de 9.0 metros está diseñada específicamente para instalaciones donde el punto de penetración en la máquina está situado lejos del bastidor de instrumentos o la caja de conexiones, eliminando la necesidad de un cable de extensión intermedio.

Pregunta:
¿Qué precauciones específicas se deben tomar al apretar la carcasa de la sonda 5/8-18 UNF en un soporte de maquinaria?

Respuesta:
Los técnicos deben utilizar una llave dinamométrica calibrada con un objetivo de 15.2 N•m (133 in•lb) para lograr un bloqueo mecánico rígido sin desgastar las roscas de montaje ni distorsionar la carcasa de acero inoxidable.

Pregunta:
¿Cómo protege la construcción del cable FluidLoc el circuito de monitoreo contra la entrada de aceite?

Respuesta:
La tecnología FluidLoc utiliza barreras internas especializadas que evitan que el aceite lubricante se filtre a través del paquete de conductores trenzados e inunde la interfaz del conector o la entrada del monitor.

Pregunta:
¿Qué transportistas de envío y plazos de entrega se aplican a los pedidos de reemplazo urgente?

Respuesta:
Procesamos y enviamos todo el hardware de reemplazo en un plazo de 24 a 48 horas utilizando transportistas exprés globales confiables, incluidos FedEx, UPS y DHL.

Pregunta:
¿Puede la exposición de esta sonda a temperaturas ambiente bajo cero durante una parada invernal causar una falla inmediata?

Respuesta:
Exponer la sonda a temperaturas inferiores a -34°C (30°F) puede endurecer el sello de la junta tórica de Viton, lo que podría provocar una falla del sello de presión cuando la máquina se presurice; se recomienda precalentar el área de instalación.
