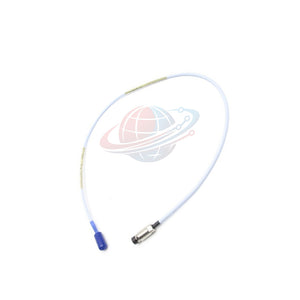

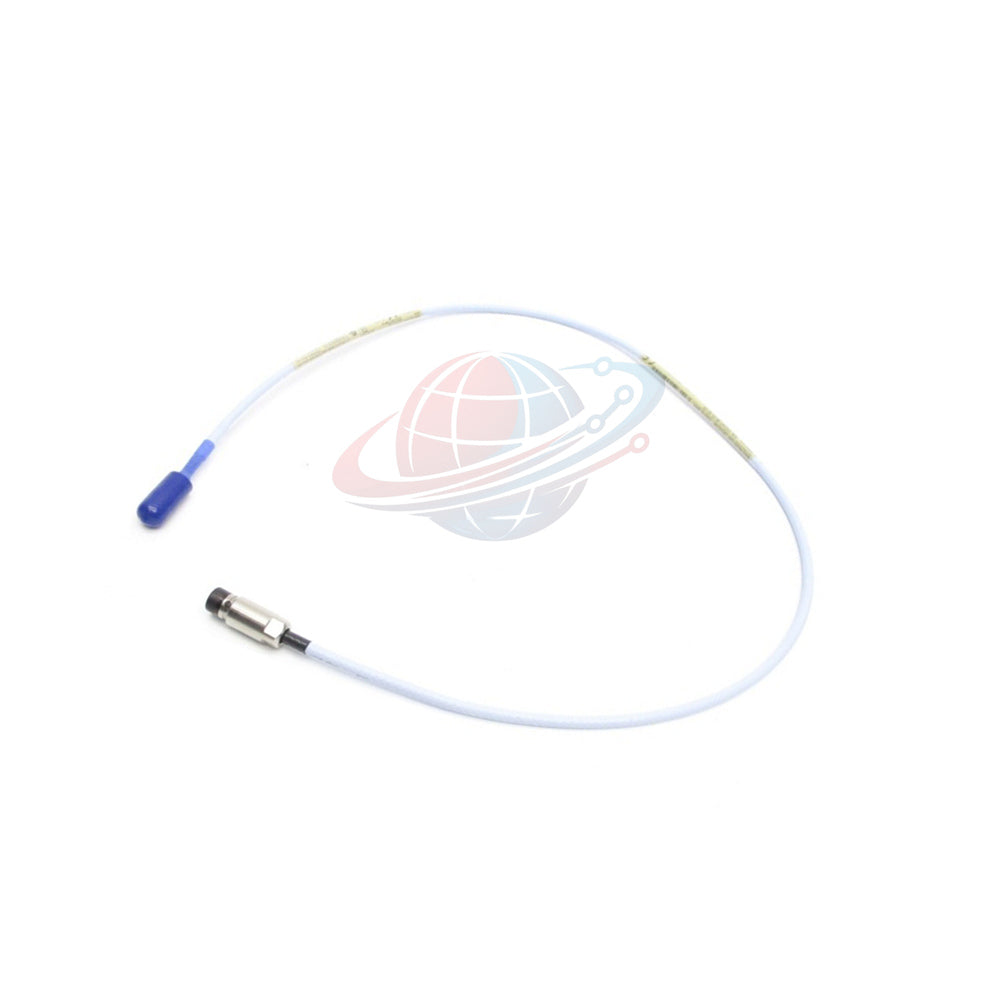

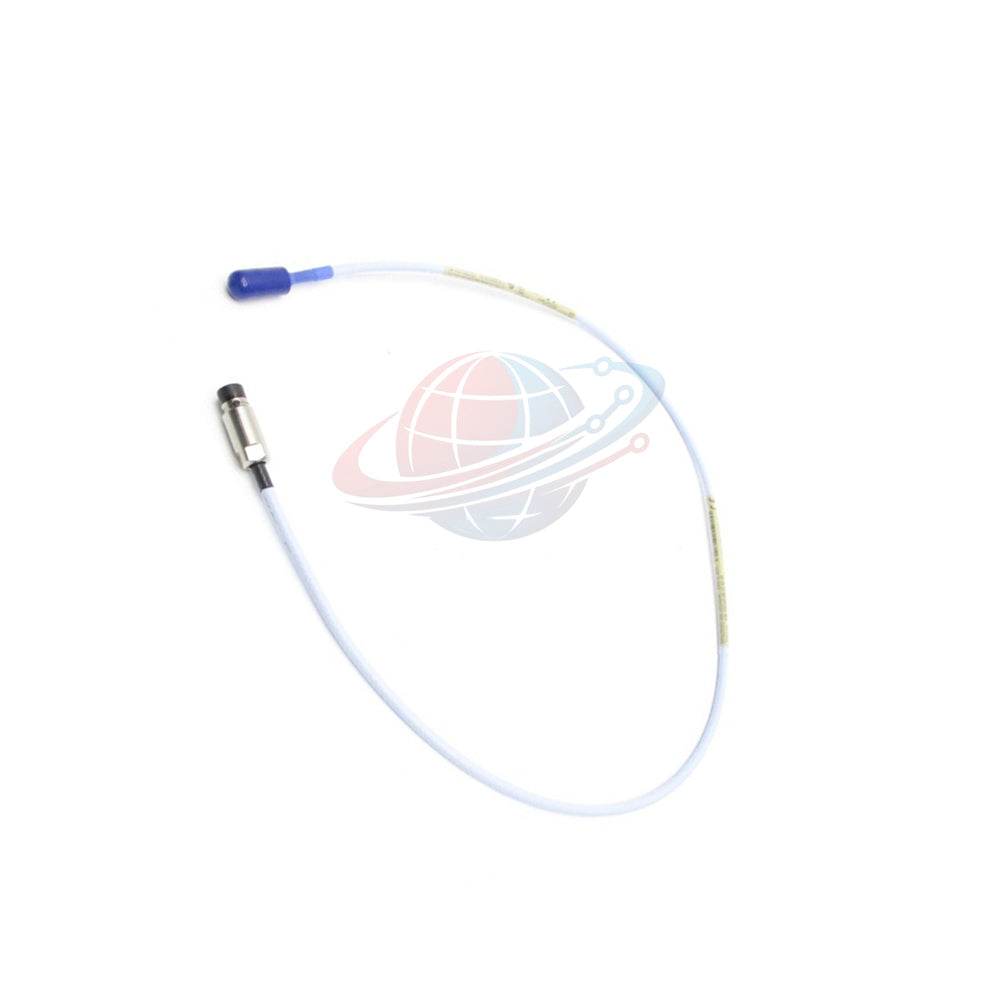

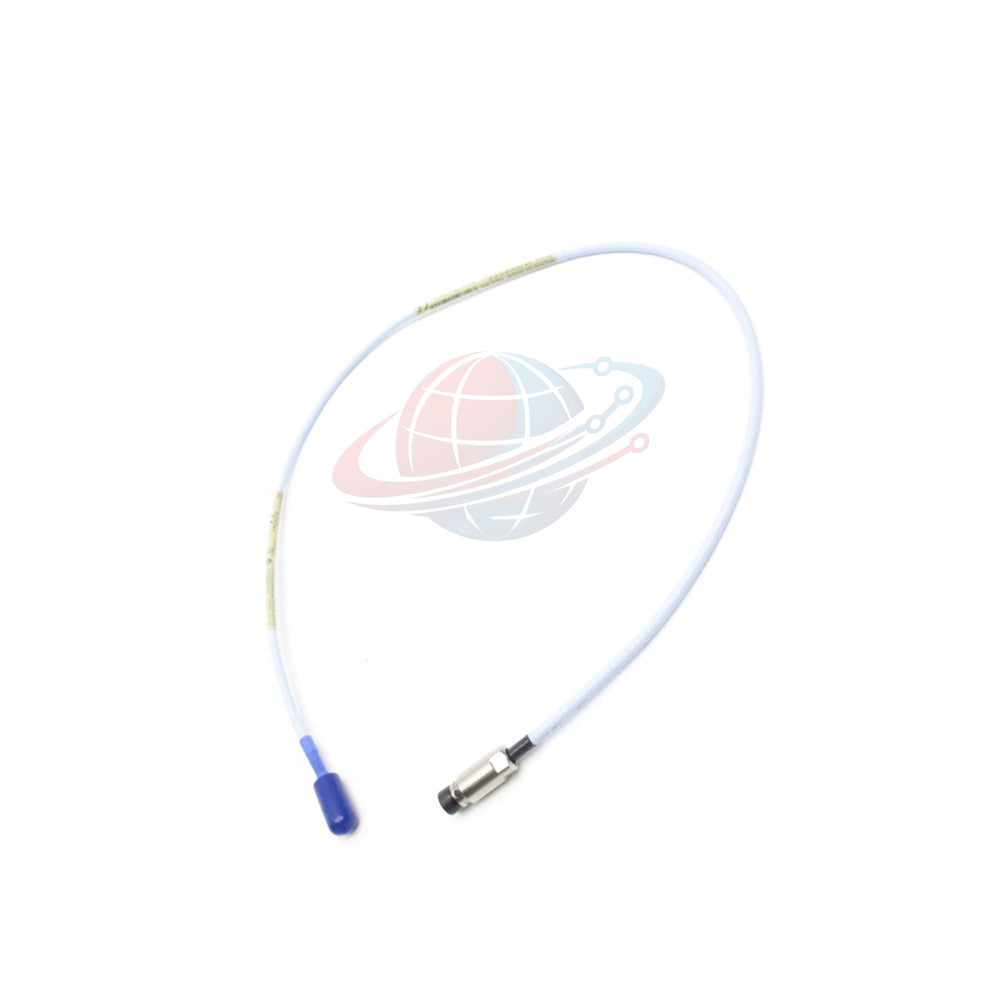

330140-08-20-01-05 Sonda de proximidad Bently Nevada | Sensor 3300 XL

Descripción general del producto | Sensor de corrientes de Foucault resistente de 8 mm

El Bently Nevada 330140-08-20-01-05 pertenece a la familia de sondas de proximidad 3300 XL de 8 mm. Mide el desplazamiento del eje sin contacto físico cuando se conecta a un controlador y sistema de monitoreo compatibles.

Esta configuración especifica una longitud total de carcasa de 0.8 pulgadas, una longitud de sonda de 2.0 metros y un conector coaxial miniatura ClickLoc con protector de conector. Su código de aprobación de agencia especifica certificaciones CSA, ATEX e IECEx.

• Fabricante: Bently Nevada
• Modelo: 330140-08-20-01-05
• Serie: 3300 XL 8 mm
• Tipo de producto: Sonda de proximidad de corrientes de Foucault sin blindaje
• Origen: Fabricado en EE. UU., según la información del producto suministrada
• Estado: Nuevo y original en embalaje de fábrica
• Garantía: 12 meses, sujeta a los términos confirmados del proveedor
• Envío: FedEx, UPS o DHL, sujeto a destino y disponibilidad del servicio
• Despacho: Normalmente dentro de las 24-48 horas posteriores a la confirmación del pedido y verificación del stock

01 | Arquitectura del código de pedido

Utilice la secuencia de sufijos completa para verificar las dimensiones físicas, la disposición del cable y los requisitos de aprobación de la sonda.

Control de pedido: Confirme las cinco secciones del código con la sonda instalada y la documentación del fabricante correspondiente. La construcción del conector y las aprobaciones para áreas peligrosas pueden determinar si un reemplazo es adecuado para la instalación existente.

02 | Datos mecánicos y eléctricos

Nota sobre el peso: La cifra suministrada de 323 g/m es un valor de masa por longitud. Confirme el peso exacto del ensamblaje en la hoja de datos del fabricante correspondiente antes de usarlo para cálculos de envío.

03 | Precisión de medición y calibración

La sonda forma parte de un sistema de medición de corrientes de Foucault calibrado. Su rendimiento depende de la combinación de sonda, cable de extensión, controlador, material objetivo y condiciones de operación.

Nota importante de configuración: Las cifras de precisión suministradas distinguen los sistemas de medición de 1 m, 5 m y 9 m. Este producto tiene una longitud de sonda de 2.0 m. No aplique automáticamente las cifras de precisión de los sistemas de 1 m o 5 m a este ensamblaje. Confirme la configuración completa de la sonda, el cable de extensión y el controlador antes de especificar la precisión.

Las cifras anteriores describen el factor de escala y la linealidad bajo condiciones establecidas. No establecen de forma independiente la respuesta de frecuencia, la resolución del sistema ni el rendimiento a todas las temperaturas de funcionamiento.

04 | Temperatura, sellado y límites ambientales

• Temperatura estándar de funcionamiento y almacenamiento de la sonda: -52°C a +177°C (-62°F a +350°F).
• Punta de sonda de temperatura extendida: -52°C a +218°C (-62°F a +425°F), para la configuración de temperatura extendida aplicable.
• Cable y conector de temperatura extendida: -51°C a +260°C (-60°F a +500°F), para la configuración aplicable.
• Sellado a presión: La sonda sella la presión diferencial entre la punta de la sonda y la carcasa.
• Material de sellado: Junta tórica (O-ring) de Viton.
• Pruebas de presión: El fabricante declara que las sondas no se prueban a presión antes del envío.
• Precaución por baja temperatura: La exposición por debajo de -34°C (-30°F) puede causar una falla prematura del sello de presión.
• Rendimiento de humedad: Cambio menor al 3% en el factor de escala promedio después de la prueba de humedad relativa del 93% especificada durante un máximo de 56 días, bajo las condiciones de prueba IEC 60068-2-3 descritas en la información suministrada.

Las cifras estándar y de temperatura extendida se aplican a diferentes configuraciones. No asuma que esta sonda estándar específica admite los límites de temperatura extendida. Verifique el código del producto solicitado antes de usarlo.

05 | Características de diseño relevantes en campo

• Moldeo TipLoc: Proporciona una unión más fuerte entre la punta de la sonda y el cuerpo.
• Construcción CableLoc: Proporciona una resistencia a la tracción del cable declarada de 330 N (75 lbf).
• Construcción de sonda de 8 mm: Utiliza una encapsulación más gruesa de la bobina de detección en la punta de PPS moldeada.
• Carcasa robusta: El cuerpo más grande de la sonda ofrece una mayor robustez mecánica que los diseños de sonda más pequeños en aplicaciones adecuadas.
• Protector de conector: Ayuda a proteger el área del conector durante la manipulación y la instalación.
• Cable estándar: Este sufijo especifica un cable estándar, no la versión opcional FluidLoc.

El cable opcional FluidLoc puede ayudar a evitar que el aceite y otros líquidos migren a través del interior del cable. No asuma que esta característica está presente en la configuración 330140-08-20-01-05.

06 | Procedimiento de instalación y puesta en marcha

1. Confirmar la configuración: Verifique el número de pieza completo, la longitud de la carcasa, la longitud de la sonda, la opción de conector y el sufijo de aprobación.
2. Inspeccionar el punto de montaje: Verifique el puerto de la sonda, el estado de la rosca, el espacio libre del objetivo y la profundidad de montaje.
3. Proteger la punta de la sonda: Evite impactos, contaminación y contacto con el objetivo del eje durante la manipulación.
4. Enrutar el cable: Siga los requisitos de radio de curvatura del fabricante y evite bordes afilados o cargas de aplastamiento.
5. Conectar la interfaz ClickLoc: Verifique la compatibilidad del conector y proteja el conector de la contaminación.
6. Ajustar el espacio entrehierro (gap) de la sonda: Siga las instrucciones del controlador compatible y el procedimiento de puesta en marcha del fabricante de la maquinaria.
7. Verificar la calibración: Confirme que la sonda instalada, el cable de extensión y el controlador formen el sistema de medición especificado.
8. Validar las lecturas del canal: Revise el voltaje de entrehierro (gap), el estado del canal y la estabilidad de la señal antes de devolver el equipo al servicio.
9. Verificar la instalación en áreas peligrosas: Confirme que la aprobación aplicable cubra la instalación completa y su disposición de cableado.

Siga los procedimientos de aislamiento del sitio antes de trabajar cerca de maquinaria en rotación. No ajuste una instalación energizada a menos que el procedimiento aprobado lo permita explícitamente.

07 | Uso de diagnóstico y ejemplos de campo

Esta sonda proporciona una señal relacionada con el desplazamiento. Un sistema de monitoreo compatible interpreta dicha señal para respaldar la evaluación del estado de la maquinaria. La sonda no diagnostica de forma independiente la causa raíz de una falla mecánica.

Caso A: El voltaje de entrehierro (gap) cambia después del reemplazo

Verifique la profundidad de montaje, el espacio de la sonda, el espacio libre del objetivo y la compatibilidad del controlador. Confirme que el cable y el controlador instalados coincidan con la configuración del sistema especificada antes de ajustar la posición de la sonda.

Caso B: Las lecturas de vibración se vuelven inestables

Inspeccione el conector, el estado del cable, la estabilidad del montaje y el enrutamiento eléctrico. Compare las tendencias de voltaje de entrehierro (gap) y vibración con los datos de referencia. Investigue los cambios mecánicos antes de descartar la sonda.

Caso C: La calibración difiere del valor esperado

Confirme el sistema de cableado correcto y la calibración del controlador. El factor de escala depende de toda la cadena de medición. No utilice una especificación para una longitud de sistema diferente como criterio de aceptación.

Caso D: Una sonda pasa una verificación eléctrica básica

Una lectura de resistencia dentro del rango no prueba un rendimiento de medición correcto. Valide la señal utilizando el procedimiento de prueba del fabricante y una configuración de monitoreo o calibración adecuada.

08 | Equipos y aplicaciones adecuados

• Turbinas de vapor: Monitoreo de desplazamiento y vibración del eje con sistemas compatibles.
• Turbinas de gas: Monitoreo de eje sin contacto en configuraciones aprobadas.
• Compresores industriales: Monitoreo del movimiento del eje y tendencias relacionadas con la vibración.
• Generadores: Monitoreo de desplazamiento en puntos de medición adecuados.
• Bombas y equipos rotativos: Monitoreo de condición donde la geometría de la sonda y el controlador sean compatibles.
• Instalaciones de petróleo y gas: Sistemas de protección de maquinaria con las aprobaciones de instalación para áreas peligrosas adecuadas.
• Plantas de generación de energía y petroquímicas: Monitoreo de maquinaria y diagnósticos de mantenimiento.

Confirme el material objetivo, la geometría de montaje, el sistema de cableado, la temperatura de funcionamiento y los requisitos de certificación para cada aplicación.

09 | Certificación y cumplimiento

El código de pedido 05 especifica aprobaciones CSA, ATEX e IECEx en la información del producto suministrada.

• CSA: Confirme el certificado aplicable y la clasificación de área peligrosa.
• ATEX: Verifique el marcado del equipo y las condiciones de instalación para la zona prevista.
• IECEx: Confirme el certificado y los parámetros de instalación permitidos.

La certificación se aplica únicamente dentro de los límites de la configuración aprobada correspondiente. Verifique la placa de identificación, el certificado, los requisitos de cableado y las regulaciones locales antes de la instalación. No infiera un grupo de gas, clase de temperatura o nivel de protección específico sin la documentación de certificación del producto.

10 | Comparación de reemplazos y consejos de selección

Producto relacionado: Sonda de proximidad Bently Nevada 330140-08-20-11-00 3300 XL 8 mm.

Recomendación técnica: Los dos modelos comparten el mismo modelo base y los dos primeros sufijos dimensionales. Sus opciones de conector/cable y aprobación difieren. Elija la configuración -01-05 cuando la instalación requiera el conector ClickLoc especificado con protector, cable estándar y las aprobaciones aplicables. Considere la configuración -11-00 solo después de verificar su disposición de conector y confirmar que su estado de aprobación cumple con los requisitos del sitio.

No sustituya solo porque el modelo base y la longitud coincidan. Verifique el controlador instalado, el cable de extensión, la interfaz del conector, la certificación y la calibración del sistema de medición.

11 | Embalaje, envío y garantía

• Estado del producto: Nuevo y original en embalaje de fábrica.
• Garantía: 12 meses bajo los términos de garantía confirmados del proveedor.
• Métodos de envío: FedEx, UPS y DHL, sujeto a destino y disponibilidad del servicio.
• Tiempo de despacho: Normalmente 24-48 horas después de la confirmación del pedido y verificación del stock.
• Embalaje: Embalaje de fábrica para la configuración de sonda confirmada.
• Accesorios incluidos: Verifique el protector del conector, el cable y cualquier accesorio contra el pedido confirmado y la lista de empaque.

Conserve la etiqueta del producto y la documentación de compra para reclamos de garantía. Comuníquese con el equipo de ventas para conocer las condiciones de cobertura, autorización de devolución y soporte técnico.

12 | Revisión de Global PLC Spare HUB

Desde la perspectiva del mantenimiento de maquinaria, el sufijo de aprobación y la configuración del cable merecen la misma atención que la longitud de la sonda. Una sonda físicamente compatible puede no ser adecuada para una instalación en área peligrosa o para una cadena de medición calibrada existente.

Por ejemplo, un equipo de mantenimiento puede reemplazar una sonda con la misma longitud de 2.0 m pero una opción de conector diferente. El reemplazo puede no coincidir con la interfaz de cable existente. El equipo debe verificar el conector, la compatibilidad del controlador y la certificación antes de la instalación.

Recomendamos registrar el número de pieza completo, la disposición del cable, el modelo del controlador, la temperatura de instalación y la aprobación necesaria para áreas peligrosas antes de realizar el pedido. Este enfoque reduce los cambios de instalación evitables y las demoras en la puesta en marcha.

13 | Preguntas frecuentes

P1: ¿Por qué importa la longitud del sistema de medición al seleccionar esta sonda?

La sonda funciona como parte de un circuito calibrado. La sonda, el cable de extensión y el controlador deben formar una combinación compatible. Verifique la configuración completa del sistema antes de aplicar los límites de factor de escala o linealidad.

P2: ¿La cifra de resistencia a la tracción del cable de 330 N significa que el cable puede soportar cualquier carga de instalación?

No. Describe el rendimiento de diseño de CableLoc declarado. Evite usar el cable como punto de elevación o aplicar fuerza de tracción no controlada durante la instalación. Siga las instrucciones de manipulación del fabricante.

P3: ¿Cómo deben investigar los ingenieros un cambio lento en las lecturas de desplazamiento del eje?

Compare la tendencia con las condiciones de operación, el voltaje de entrehierro, la temperatura de la máquina y los registros de mantenimiento recientes. Verifique la estabilidad del montaje y la cadena de medición antes de decidir si el cambio refleja un movimiento real del eje.

P4: ¿Qué debe verificar un comprador cuando un reemplazo para áreas peligrosas utiliza un sufijo de aprobación diferente?

Compare el marcado del producto, el certificado, los requisitos de zona o división, la clase de temperatura y las condiciones de instalación. No asuma que una opción no aprobada es aceptable solo porque sus dimensiones mecánicas coinciden.

P5: ¿Cuándo debería una planta elegir el cable opcional FluidLoc?

Considérelo cuando la aplicación requiera protección contra la migración de aceite o líquidos a través del interior del cable. Confirme el código de pedido correcto y los requisitos de instalación con el fabricante. La opción de cable estándar listada aquí no establece que FluidLoc esté incluido.
