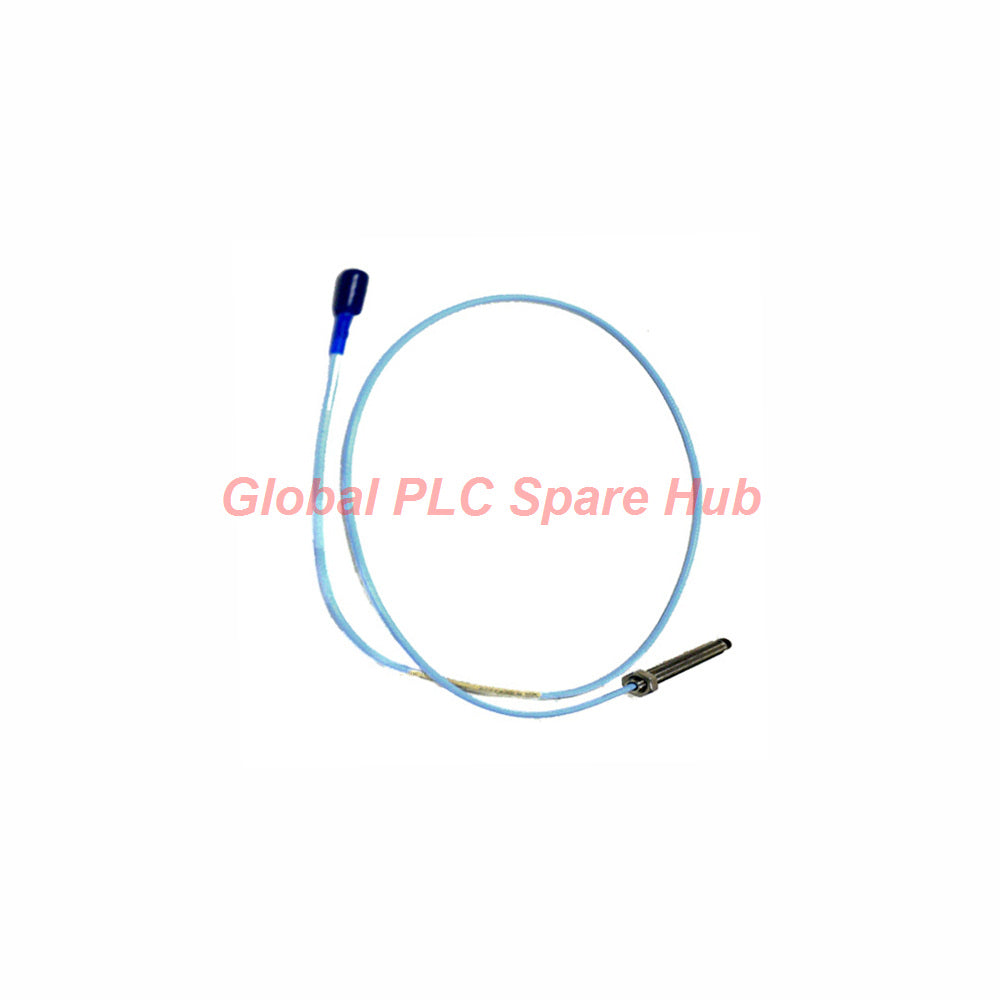

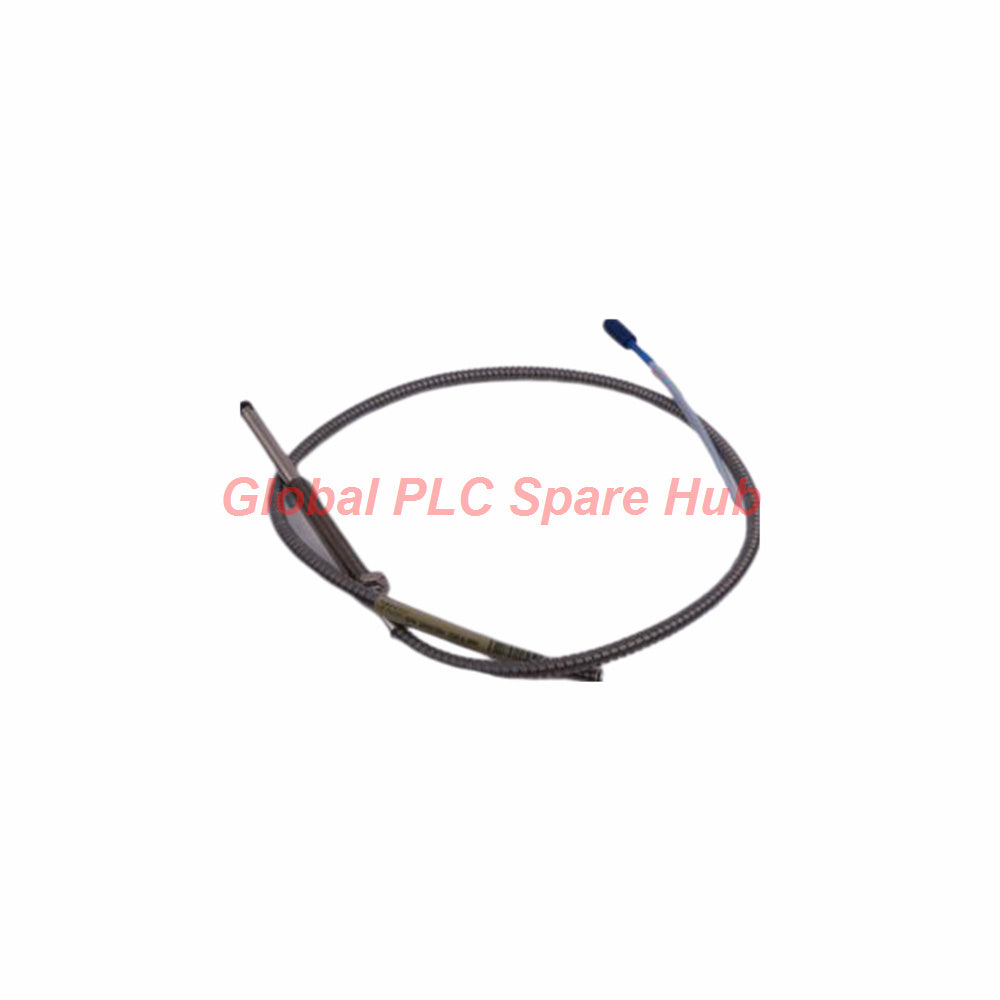

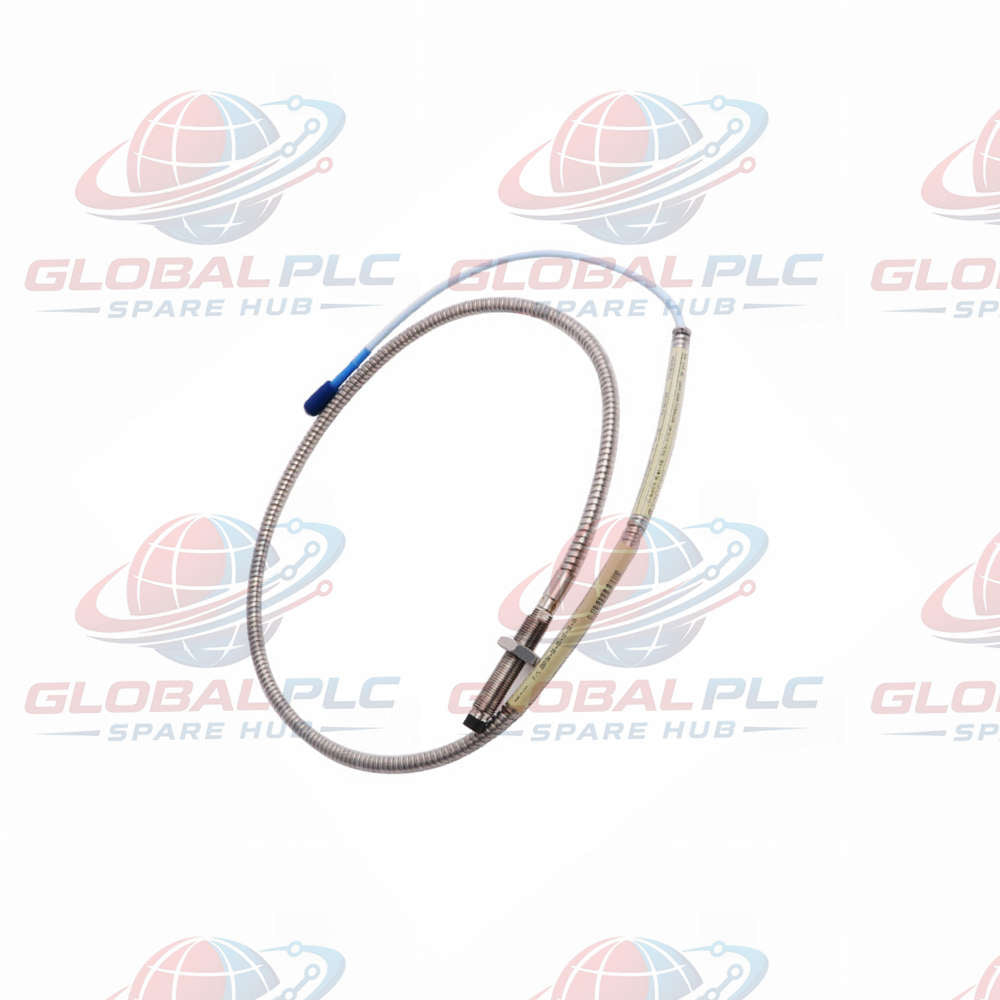

330104-00-05-05-11-05 Sonda de proximidad Bently Nevada 3300 XL de 8 mm

Descripción general de la arquitectura de ingeniería

El 330104-00-05-05-11-05 es una sonda de proximidad 3300 XL de 8 mm avanzada, diseñada por Bently Nevada. Construido con un blindaje integral de acero inoxidable y roscado métrico, este transductor de corrientes de Foucault proporciona un seguimiento de alta precisión de la vibración y el desplazamiento en maquinaria rotativa industrial. Global PLC Spare HUB enfatiza que seleccionar sondas métricas blindadas para zonas peligrosas protege las delicadas rutas coaxiales de la abrasión mecánica y la exposición química, asegurando flujos de datos de monitoreo de condición ininterrumpidos.

Índice de desglose de configuración

Matriz técnica integral

• Fabricante / Marca: Bently Nevada
• Modelo y serie: 330104-00-05-05-11-05 (Serie 3300 XL de 8 mm)
• Rango lineal y entrehierro: Rango lineal de 2 mm (80 milésimas de pulgada) que abarca de 0,25 a 2,3 mm desde el objetivo; entrehierro de vibración radial recomendado a -9 Vcc (aprox. 1,27 mm / 50 milésimas de pulgada)
• Resistencia de CC de la sonda: R_PROBE es 7,45 ± 0,50 ohmios medidos desde el conductor central hasta el blindaje exterior para una longitud de 0,5 m
• Respuesta de frecuencia: 0 a 10 kHz con hasta 305 metros (1.000 pies) de cableado de campo blindado de 3 conductores
• Materiales: Punta de la sonda de sulfuro de polifenileno (PPS), caja de acero inoxidable AISI 303/304 y cable coaxial con aislamiento de FEP
• Clasificaciones térmicas: Operación estándar de la sonda de -52 °C a +177 °C; capacidad de temperatura extendida hasta +218 °C para puntas de sonda y +260 °C para cables

Guía de montaje mecánico y par de apriete

• Rosque la caja de la sonda M10 x 1 en las carcasas de la máquina hasta una longitud máxima de acoplamiento de rosca de 15 mm.
• Tenga cuidado durante la instalación a baja temperatura; exponer las sondas a temperaturas inferiores a -34 °C (-30 °F) puede comprometer el sello de presión de la junta tórica de Viton.
• Encamine el cable coaxial blindado respetando los límites de curvatura mecánica para evitar tensiones internas en el conductor.
• Asegúrese de que el protector del conector esté enroscado firmemente sobre la interfaz ClickLoc para evitar la entrada de humedad.

Protocolo de puesta en servicio y mantenimiento

• Ajuste el entrehierro mecánico inicial para lograr la salida recomendada de -9 Vcc correspondiente a un entrehierro de 1,27 mm.
• Inspeccione los conectores miniatura ClickLoc durante las paradas programadas para verificar que los pines de los terminales permanezcan libres de aceite y oxidación.
• Realice comprobaciones de aislamiento y resistencia de bucle en los blindajes del cableado de campo para mantener la integridad de la conexión a tierra en un solo punto.

Aprobaciones y cumplimiento para áreas peligrosas

• Intrínsecamente seguro (ia): Certificado para Clase I, Zona 0 (AEx/Ex ia IIC T5...T1 Ga), Clase I/II/III Grupos A a G cuando se combina con barreras zener o aisladores galvánicos aprobados.
• No inflamable (nA, ec): Certificado para Clase I, Zona 2 (AEx/Ex nA/ec IIC T5...T1 Gc) y Clase I, División 2 Grupos A, B, C y D.
• Diseñado para una alta tolerancia a la humedad, mostrando menos del 3% de cambio en el Factor de Escala Promedio (ASF) bajo condiciones de 93% de humedad relativa.

Contenido del paquete y compromiso de garantía

• Una unidad de sonda de proximidad 330104-00-05-05-11-05
• Cable FluidLoc blindado de 0,5 metros con conector y protector miniatura ClickLoc
• Garantía de fábrica integral de 12 meses respaldada por Global PLC Spare HUB

Logística global y condiciones de entrega

• Blindado dentro de un embalaje antiestático robusto diseñado para evitar daños electrostáticos y mecánicos durante el transporte.
• Despacho global acelerado gestionado a través de los principales mensajeros internacionales, incluidos FedEx, UPS y DHL.
• Procesamiento, inspección y despacho garantizados en un plazo de 24 a 48 horas.

Equipos industriales de destino, aplicaciones y diagnóstico

• Equipos de destino: Turbinas de vapor industriales pesadas, compresores centrífugos, bombas grandes y expansores de gas que operan en atmósferas explosivas peligrosas.
• Aplicaciones: Monitoreo continuo de la vibración radial del eje, medición de la posición de empuje y análisis de excentricidad del rotor.
• Capacidades de diagnóstico: El seguimiento de corrientes de Foucault de alta frecuencia expone el latigazo del eje subsincrónico y la inestabilidad de los cojinetes mucho antes de que ocurra una falla mecánica catastrófica.

Directrices de selección y comparación de modelos

• Haga coincidir los requisitos de rosca y blindaje: Elija variantes métricas M10 x 1 blindadas cuando la protección física del cable sea obligatoria en cajas de terminales de maquinaria estrechas.
• Verifique las longitudes del sistema: Confirme que la longitud del cable de la sonda de 0,5 metros se interconecte correctamente con su caja de montaje del sensor Proximitor designada.
• Consejo de selección comparativa: Si su diseño de instalación requiere una sección sin rosca más larga, dimensiones de caja extendidas o diferentes combinaciones de longitud del sistema, revise las especificaciones técnicas para configuraciones alternativas como el modelo 330104-02-21-10-01-00 para garantizar un ajuste mecánico preciso para las limitaciones del soporte de su máquina.

Preguntas frecuentes (FAQ)

P: ¿Qué protección específica proporciona el blindaje en la sonda 330104-00-05-05-11-05?

R: El blindaje de acero inoxidable integrado protege el cable coaxial de 75 ohmios contra cortes físicos, salpicaduras de aceite caliente y residuos abrasivos en plataformas industriales pesadas.

P: ¿Por qué el voltaje de entrehierro inicial recomendado se establece en -9 Vcc?

R: Un objetivo de -9 Vcc centra la sonda precisamente en un entrehierro de 1,27 mm, maximizando el rango de medición lineal en todo el tramo de 2 mm.

P: ¿Qué pasos de solución de problemas de campo debo seguir si las lecturas de vibración fluctúan de manera errática?

R: La experiencia en campo sugiere inspeccionar el conector ClickLoc en busca de entrada de humedad, verificar la integridad de la conexión a tierra del blindaje del cable y comprobar que el descentramiento del eje no exceda los límites lineales.

P: ¿Estas sondas se prueban bajo presión en la fábrica antes de la entrega?

R: No. Las sondas estándar utilizan un sello de junta tórica de Viton para gestionar la presión diferencial entre la punta y la caja, pero las pruebas de presión individuales requieren una solicitud de ingeniería personalizada.

P: ¿Cómo afectan las certificaciones de áreas peligrosas a la instalación de la sonda?

R: Las aprobaciones CSA, ATEX e IECEx dictan que la sonda debe cablearse a través de barreras de seguridad o aisladores galvánicos aprobados cuando se despliegue en zonas explosivas clasificadas.
