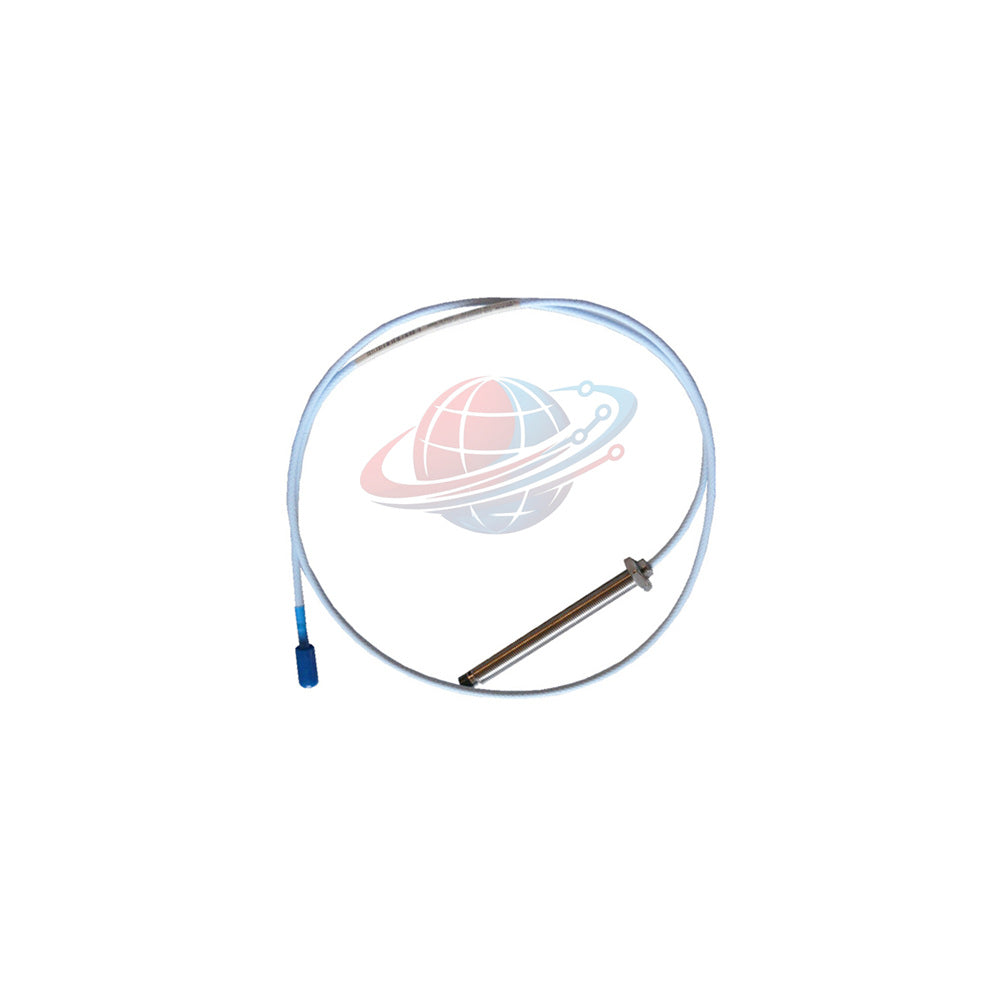

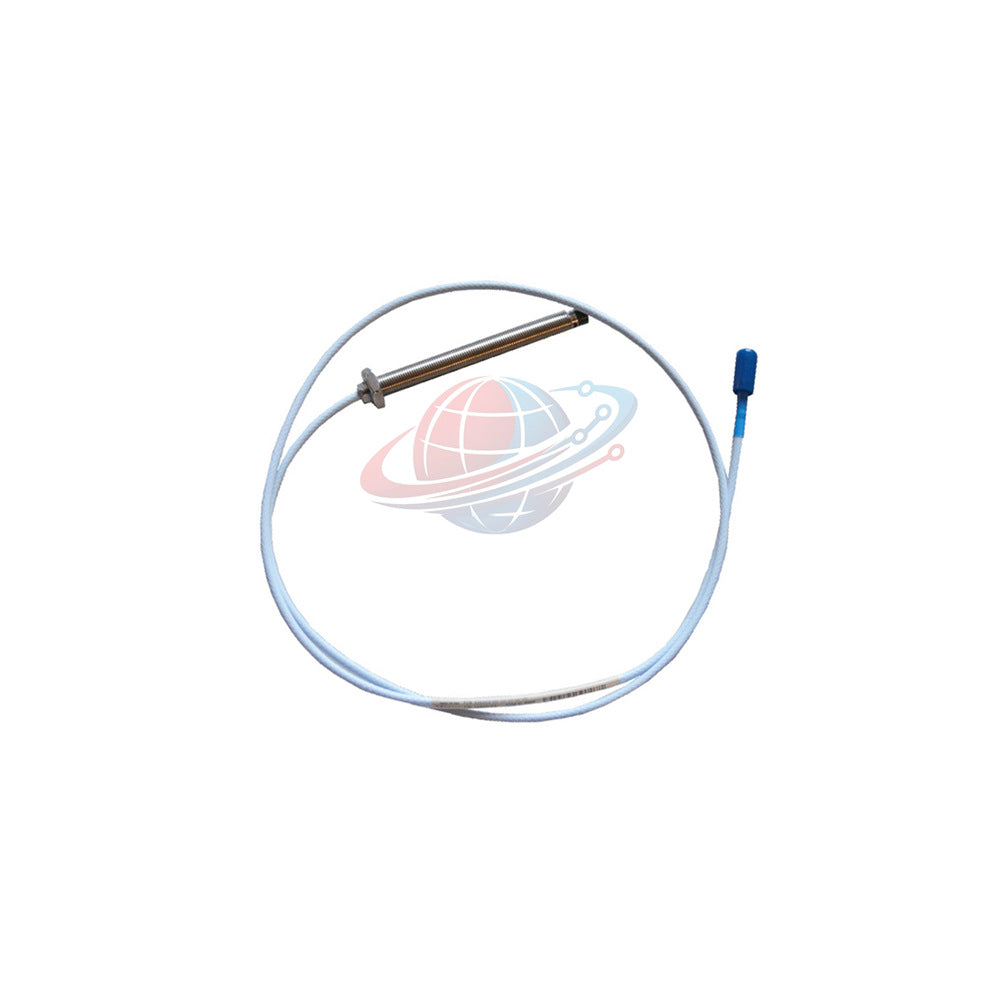

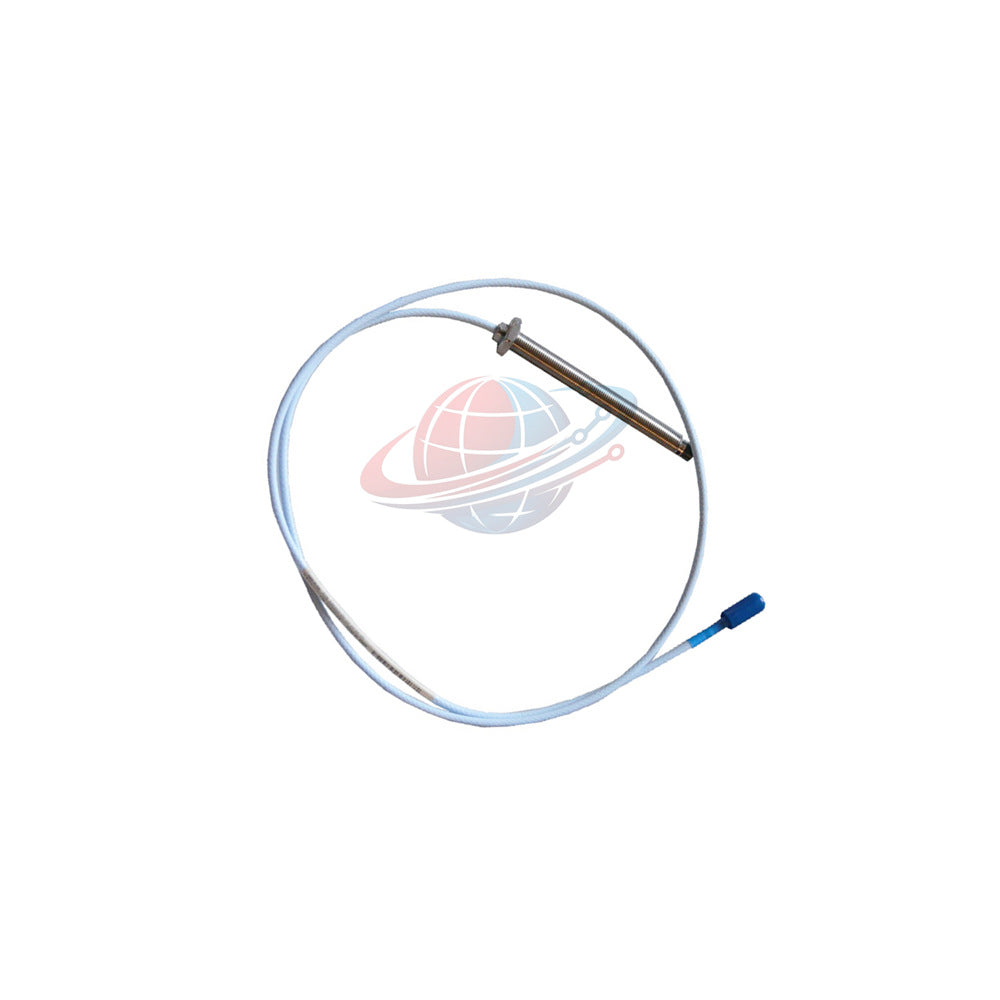

330103-00-12-10-01-00 Sensor Bently Nevada 3300 XL de 8mm
Manufacturer: Bently Nevada
Product No.: 330103-00-12-10-01-00
Condition： En stock
Product Type: Sonda de proximidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 131g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto
El Bently Nevada 330103-00-12-10-01-00 es un transductor de proximidad de corrientes de Foucault de 8 mm. Mide la vibración continua del eje y la posición axial en maquinaria industrial crítica. El transductor pertenece a la familia de productos estándar de la industria 3300 XL. Ofrece una salida de voltaje lineal precisa proporcional a la distancia del eje.
Desglose de la configuración
-
Modelo base: 330103 — Sonda 3300 XL de 8 mm, rosca M10 x 1, sin armadura
- Opción de longitud sin rosca (00): 00 mm (caja completamente roscada)
- Opción de longitud total de la caja (12): 120 mm de longitud total de la caja
- Opción de longitud total (10): 1.0 metros (3.3 pies) de longitud total del sistema
- Opción de conector y cable (01): Conector coaxial miniatura ClickLoc con protector de conector, cable estándar
- Opción de aprobación de agencia (00): Versión estándar no aprobada
Especificaciones técnicas
| Parámetro de especificación | Valor técnico |
|---|---|
| Marca | Bently Nevada |
| Serie de productos | 3300 XL Sistema de 8 mm |
| Número de pieza | 330103-00-12-10-01-00 |
| Rango lineal | 2.0 mm (80 mils), a partir de un espacio objetivo de 0.25 mm (10 mils) |
| Voltaje de separación recomendado | -9.0 Vdc (aproximadamente 1.27 mm / 50 mils de separación) |
| Rosca de la carcasa de la sonda | Rosca métrica M10 x 1 (15 mm de enganche máximo) |
| Material de la punta de la sonda | Sulfuro de polifenileno (PPS) |
| Material de la carcasa de la sonda | Acero inoxidable AISI 303 o 304 |
| Resistencia de CC (RPROBE) | 7.59 ± 0.50 Ω (Conductor central a conductor exterior) |
| Temperatura de funcionamiento | -52°C a +177°C (-62°F a +350°F) |
| Sellado diferencial | Junta tórica interna de Viton entre la punta de la sonda y la carcasa |
| Resistencia a la humedad | Menos del 3% de cambio promedio del factor de escala con una humedad del 93% |
Comparación de modelos y consejos de selección
Compare el 330103-00-12-10-01-00 con el 330103-00-19-10-12-00 antes de comprar. Ambas sondas cuentan con roscas métricas M10x1 y una longitud de sistema de 1.0 metros. Sin embargo, las diferencias estructurales clave dictan su ubicación física:
- Diferencia de longitud de la carcasa: El 330103-00-12-10-01-00 cuenta con una longitud de carcasa de 120 mm. El 330103-00-19-10-12-00 proporciona una longitud de carcasa más larga de 190 mm para carcasas de montaje más profundas.
- Diferencia de opción de cable: La opción 01 incluye un cable estándar con protector de conector ClickLoc. La opción 12 incluye un cable FluidLoc especializado que evita la penetración de aceite a través del interior del cable.
- Consejo de selección: Elija el 330103-00-12-10-01-00 para alojamientos de rodamientos estándar con requisitos de alcance moderados. Seleccione el 330103-00-19-10-12-00 cuando monte a través de manguitos de penetración externos profundos llenos de niebla de aceite.
Guías de instalación y montaje
Monte la sonda utilizando sus roscas métricas M10x1. Limite la profundidad máxima de enganche de la rosca a 15 mm. Establezca la distancia de separación física en 1.27 mm utilizando una galga de espesores. Verifique el ajuste de la separación monitoreando el voltaje de salida de CC cerca de -9.0 Vdc. Apriete las contratuercas con cuidado para evitar que se pelen las roscas de acero inoxidable.
Puesta en marcha y comodidad de mantenimiento
El conector patentado ClickLoc evita la desconexión accidental del cable durante la vibración de la máquina. El protector de conector instalado de fábrica protege las conexiones coaxiales de la suciedad conductora. Los técnicos realizan comprobaciones rápidas de bucle utilizando multímetros digitales estándar. El reemplazo en campo no requiere recalibración del sensor Proximitor emparejado.
Capacidades de diagnóstico
El monitoreo del voltaje de polarización de CC revela el estado mecánico en tiempo real. Los cambios repentinos de voltaje indican cambios en la posición del eje o daños mecánicos en la sonda. El monitoreo de la caída de la señal identifica la degradación a lo largo de longitudes de cableado de campo de hasta 305 metros. La estabilidad constante del factor de escala garantiza un seguimiento preciso de la vibración dinámica.
Equipo objetivo y escenarios de aplicación
- Monitoreo continuo de vibración radial en bombas de alimentación de calderas.
- Mediciones de posición axial en turbinas de vapor de alta presión.
- Seguimiento de velocidad Keyphasor en compresores centrífugos pesados.
- Detección de desplazamiento del eje dentro de cajas de engranajes de turbomaquinaria industrial.
Perspectiva de Global PLC Spare HUB
Durante una revisión de turbinas, un cliente informó señales de salida erráticas de una instalación de sonda. Nuestro equipo de campo inspeccionó la instalación y descubrió que se acumulaba aceite dentro de una unión coaxial desprotegida. El cambio al 330103-00-12-10-01-00 con su protector de conector de goma selló instantáneamente la humedad. Asegúrese siempre de que el protector de goma se deslice completamente sobre el acoplamiento ClickLoc durante el montaje.
Guía de selección y compra
Confirme el tipo de rosca y la longitud exterior de la caja requeridos antes de realizar el pedido. Combine la longitud de la sonda de 1.0 metros con los cables de extensión apropiados para alcanzar las longitudes totales del sistema. Verifique los requisitos de clasificación de áreas peligrosas en su sitio de instalación antes de realizar el pedido final.
Contenido del paquete y garantía de 12 meses
Cada envío contiene una sonda de proximidad Bently Nevada 330103-00-12-10-01-00 completamente nueva. El paquete incluye un protector de terminal de fábrica y una tapa protectora. Todas las compras incluyen una garantía de reemplazo integral de 12 meses contra defectos de fabricación.
Términos de envío y entrega urgente
Los pedidos se procesan rápidamente y se envían en un plazo de 24 a 48 horas. Se ofrece envío global exprés a través de FedEx, UPS o DHL. Los números de seguimiento automatizados se envían inmediatamente después de la recogida del transportista.
Preguntas frecuentes (FAQ)
P: ¿Qué configuración de separación física produce la salida de voltaje base recomendada?
R: Establezca una separación física de 1.27 mm para lograr la lectura base estándar de -9.0 Vdc.
P: ¿Pueden los técnicos de campo cortar el cable de la sonda de 1.0 metros a longitudes personalizadas?
R: No, cortar el cable de la sonda altera la capacitancia interna y arruina la calibración de la medición.
P: ¿Cómo protege la junta tórica de Viton los componentes internos de la sonda?
R: Evita que los fluidos diferenciales de alta presión se filtren a través de la punta hacia las carcasas exteriores.
P: ¿Qué tipo de cableado de campo es el mejor para conectar el sensor a los bastidores de monitores?
R: Utilice un cable de triada apantallado de 3 conductores con conductores de cobre estañado para una máxima supresión de ruido.
P: ¿Cómo verifican los ingenieros el estado de la sonda sin retirarla de la máquina?
R: Mida la resistencia de CC del conductor central al exterior; las sondas sanas de 1.0 metros miden aproximadamente 7.59 ohmios.
