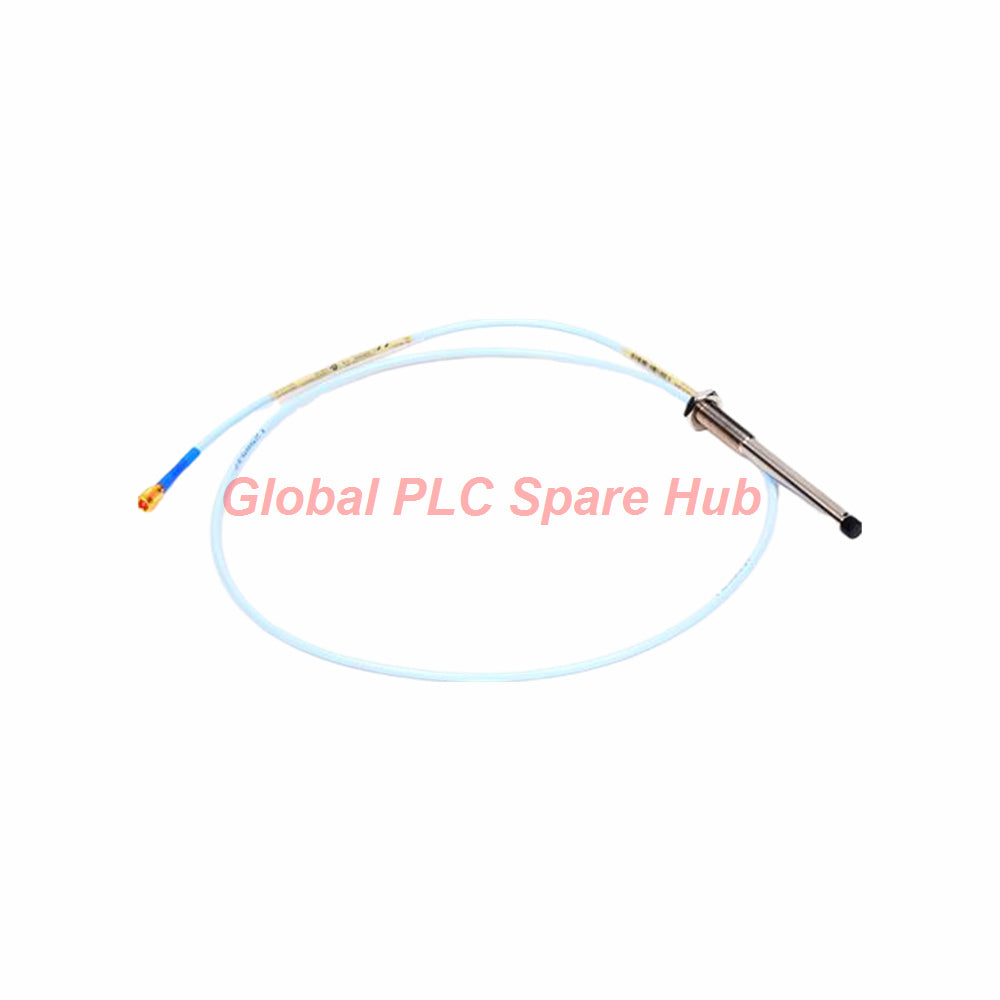

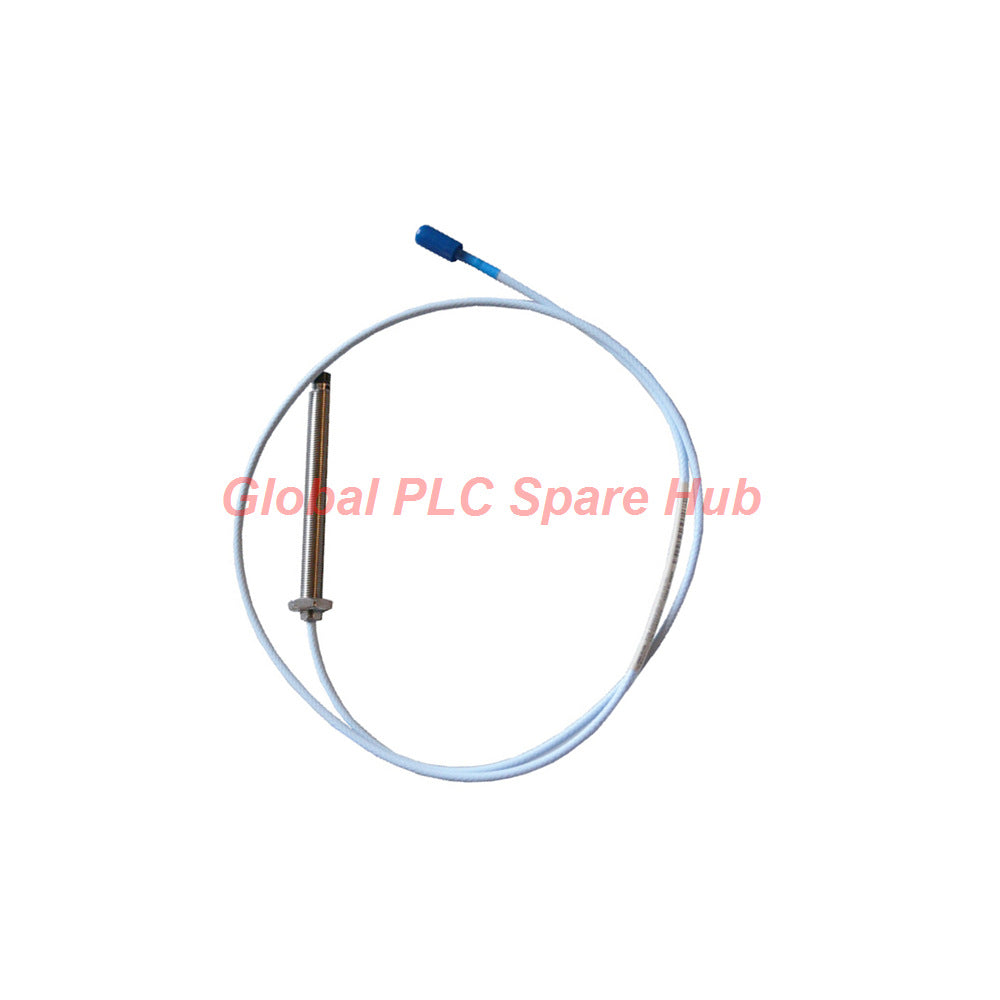

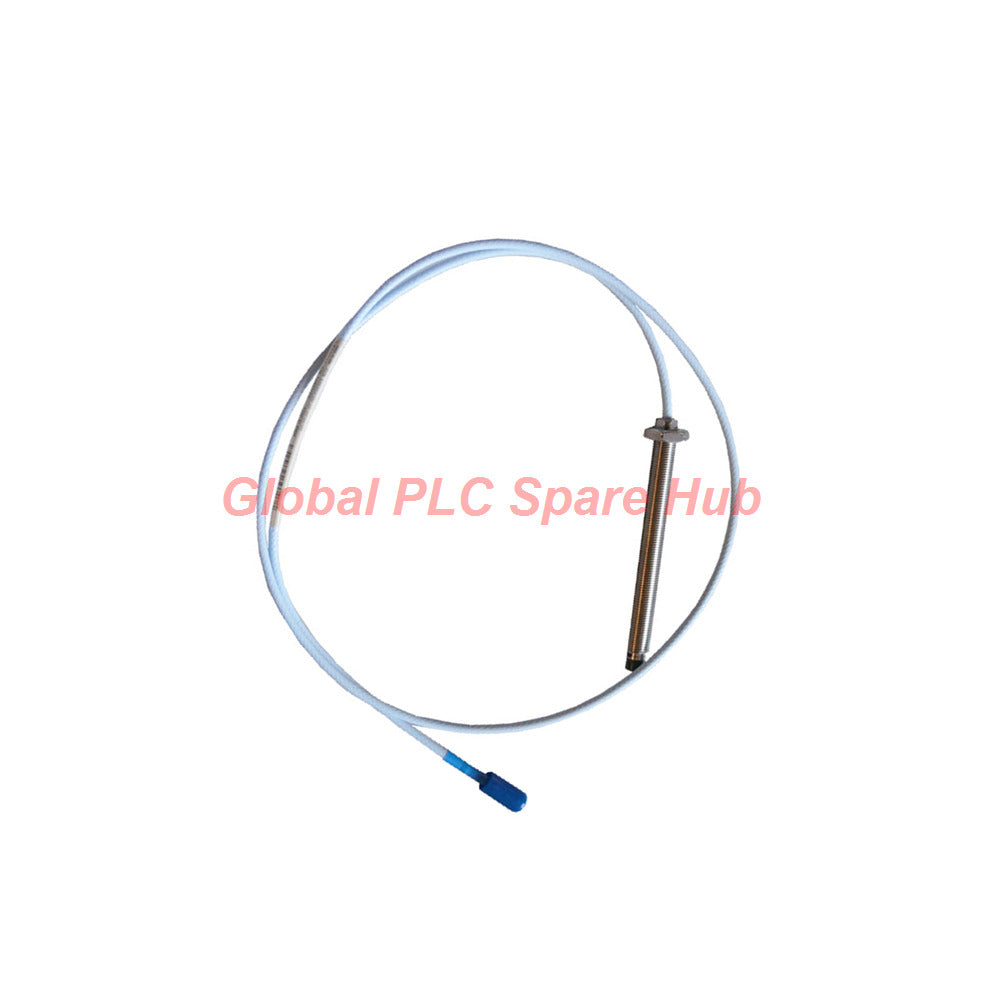

Sonda de transductor de proximidad 330103-00-06-05-12-05 Bently Nevada 3300 XL M10

Descripción general

La 330103-00-06-05-12-05 es una sonda de proximidad métrica de 8 mm 3300 XL de grado industrial diseñada por Bently Nevada. Diseñada para sistemas de protección de maquinaria crítica, la 330103-00-06-05-12-05 cuenta con una carcasa roscada M10 x 1, un cable coaxial con sellado de fluido FluidLoc y certificaciones para áreas peligrosas (CSA, ATEX, IECEx) para mediciones de vibración sin contacto y posición axial.

Desglose de la configuración del número de pieza

La estructura de pedido para el sensor de proximidad Bently Nevada 330103-00-06-05-12-05 especifica las opciones exactas de mecánica, óptica y aprobaciones:

• 330103 : Sonda de proximidad 3300 XL de 8 mm, rosca métrica M10 x 1 (sin blindaje)
• -00 : Opción de longitud sin rosca (0 mm de longitud sin rosca; cuerpo totalmente roscado)
• -06 : Opción de longitud total de la carcasa (60 mm de longitud de carcasa)
• -05 : Opción de longitud total (0,5 metros / 1,6 pies de longitud total de cable)
• -12 : Opción de conector y tipo de cable (conector coaxial miniatura ClickLoc, cable FluidLoc)
• -05 : Opción de aprobación de agencia (múltiples aprobaciones para áreas peligrosas: CSA, ATEX, IECEx)

Arquitectura técnica y parámetros MECE

Las especificaciones operativas del sensor 330103-00-06-05-12-05 se detallan sistemáticamente a través de vectores de ingeniería fundamentales:

• Clasificación de identidad y hardware
  • Fabricante: Bently Nevada
  • Número de pieza del modelo: 330103-00-06-05-12-05
  • Serie del producto: Sistema transductor de proximidad 3300 XL de 8 mm
  • Tipo de rosca: Rosca métrica M10 x 1 a derechas
• Medición y rendimiento eléctrico
  • Rango lineal: 2 mm (80 mils), que abarca de 0,25 mm a 2,3 mm (nominal de -1 Vcc a -17 Vcc)
  • Desplazamiento del entrehierro del objetivo: ajuste recomendado de -9 Vcc [aprox. 1,27 mm (50 mils)]
  • Resistencia nominal de CC (RPROBE): 7,45 Ω ± 0,50 Ω (para una longitud de cable de 0,5 m)
  • Terminal de cableado de campo: cable triaxial blindado de 0,2 a 1,5 mm² (16 a 24 AWG) (máx. 305 metros hasta el Proximitor)
• Construcción mecánica y de materiales
  • Material de la punta de la sonda: termoplástico de sulfuro de polifenileno (PPS)
  • Material de la carcasa de la sonda: acero inoxidable (SST) AISI 303 o 304
  • Cable y conector: conector coaxial miniatura ClickLoc con cable FluidLoc
  • Acoplamiento de rosca máximo: 15 mm
  • Densidad de masa de la sonda: 323 g/m (11,4 oz/yd)
  • Clasificación del sello de presión: sello de presión diferencial de junta tórica Viton entre la punta y la carcasa
• Límites ambientales y de áreas peligrosas
  • Rango de temperatura estándar: -52 °C a +177 °C (-62 °F a +350 °F en funcionamiento/almacenamiento)
  • Resistencia a la humedad: Deriva del Factor de Escala Promedio (ASF) inferior al 3% al 93% de HR según IEC 68-2-3 (56 días)
  • Intrínsecamente seguro (ia): Clase I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Clase I, Div 1, Grupos A, B, C, D
  • No incendiario (nA, ec): Clase I, Zona 2: AEx/Ex nA/ec IIC T5...T1 Gc; Clase I, Div 2, Grupos A, B, C, D

Comparación de selección y recomendaciones de ingeniería

La selección de la configuración adecuada de la sonda garantiza la compatibilidad mecánica y evita la degradación de la señal en recorridos largos:

Consejo de ingeniería: Las opciones de cable FluidLoc (Opción 12) bloquean la migración de aceite y gas a través del interior del cable de la sonda, lo que hace que la 330103-00-06-05-12-05 sea esencial al instalar sondas dentro de alojamientos de rodamientos llenos de aceite. Asegúrese de que la longitud total del sistema de sonda más cable de extensión coincida con la calibración de su sensor Proximitor (normalmente coincidencia de sistema total de 5,0 m o 9,0 m).

Equipos de destino y capacidades de diagnóstico

• Plataformas de máquinas de destino: Turbinas de vapor, compresores de gas centrífugos, bombas de agua de alimentación de calderas, cajas de engranajes de alta velocidad y grandes motores de inducción.
• Capacidades de diagnóstico: Monitoriza la vibración radial dinámica del eje, la posición del empuje axial, la sincronización de velocidad Keyphasor y la excentricidad del eje. El análisis continuo del voltaje de entrehierro detecta la ruptura de la película de aceite y el desgaste del metal blanco del rodamiento.

Entrega rápida y garantía de calidad

• Garantía de calidad de 12 meses: Cada sonda 330103-00-06-05-12-05 incluye una garantía de calidad de 12 meses.
• Envío rápido: Se envía en un plazo de 24 a 48 horas con entrega urgente internacional puerta a puerta a través de FedEx, UPS o DHL.
• Lista de verificación del paquete: Incluye 1 sonda Bently Nevada 330103-00-06-05-12-05 de 8 mm con conector ClickLoc integrado.

Perspectiva de Global PLC Spare HUB

En turbomaquinaria de alta presión, el aceite que migra a través de los cables de las sondas puede arruinar las cajas de conexiones de campo y crear fugas peligrosas. Durante una revisión del compresor de gas de una refinería, las sondas estándar filtraban aceite lubricante más allá de los sellos del prensaestopas hacia los conductos externos. La actualización del sistema a la Bently Nevada 330103-00-06-05-12-05 con cable FluidLoc y aprobaciones ATEX/IECEx contuvo completamente la presión interna del aceite de la carcasa. El cable corto de 0,5 metros permitió una conexión limpia a los cables de extensión montados justo fuera de la placa de sellado del rodamiento, deteniendo las fugas de fluido por completo.

Guía de selección y preguntas frecuentes de campo

Preguntas frecuentes

P: ¿Cuál es el propósito principal de la característica de cable FluidLoc en la 330103-00-06-05-12-05?

R: FluidLoc evita que el aceite o los líquidos del proceso se filtren por el interior del cable coaxial, manteniendo la integridad de la presión sellada en las penetraciones de la carcasa de la máquina.

P: ¿Puede la exposición de la sonda a bajas temperaturas causar fallas en el sellado?

R: Sí. La exposición de la sonda a temperaturas ambiente inferiores a -34 °C (-30 °F) puede endurecer el sello de junta tórica de Viton interno, lo que podría comprometer la contención de la presión.

P: ¿Por qué es útil medir la resistencia de CC del conductor central de la sonda durante las pruebas de campo?

R: Verificar la resistencia del conductor central al exterior valida la integridad del cable. Un cable de 0,5 m en la 330103-00-06-05-12-05 debería medir 7,45 Ω ± 0,50 Ω; valores más altos indican conexiones abiertas o terminales ClickLoc dañados.

P: ¿Cómo afecta la profundidad de acoplamiento de la rosca a la seguridad de la instalación en equipos de alta vibración?

R: Asegúrese de que el acoplamiento de la rosca no exceda los 15 mm en el puerto de montaje para evitar el agarrotamiento, mientras mantiene un par de torsión suficiente para evitar que se afloje bajo fuertes vibraciones de la máquina.

P: ¿Qué precaución de conexión a tierra del cable evita la interferencia de ruido eléctrico en los sistemas 3300 XL?

R: Aísle siempre la carcasa del conector coaxial ClickLoc de la tierra de la máquina utilizando cinta aislante o botas, y conecte a tierra el blindaje exterior solo en el extremo del panel del monitor Proximitor.
