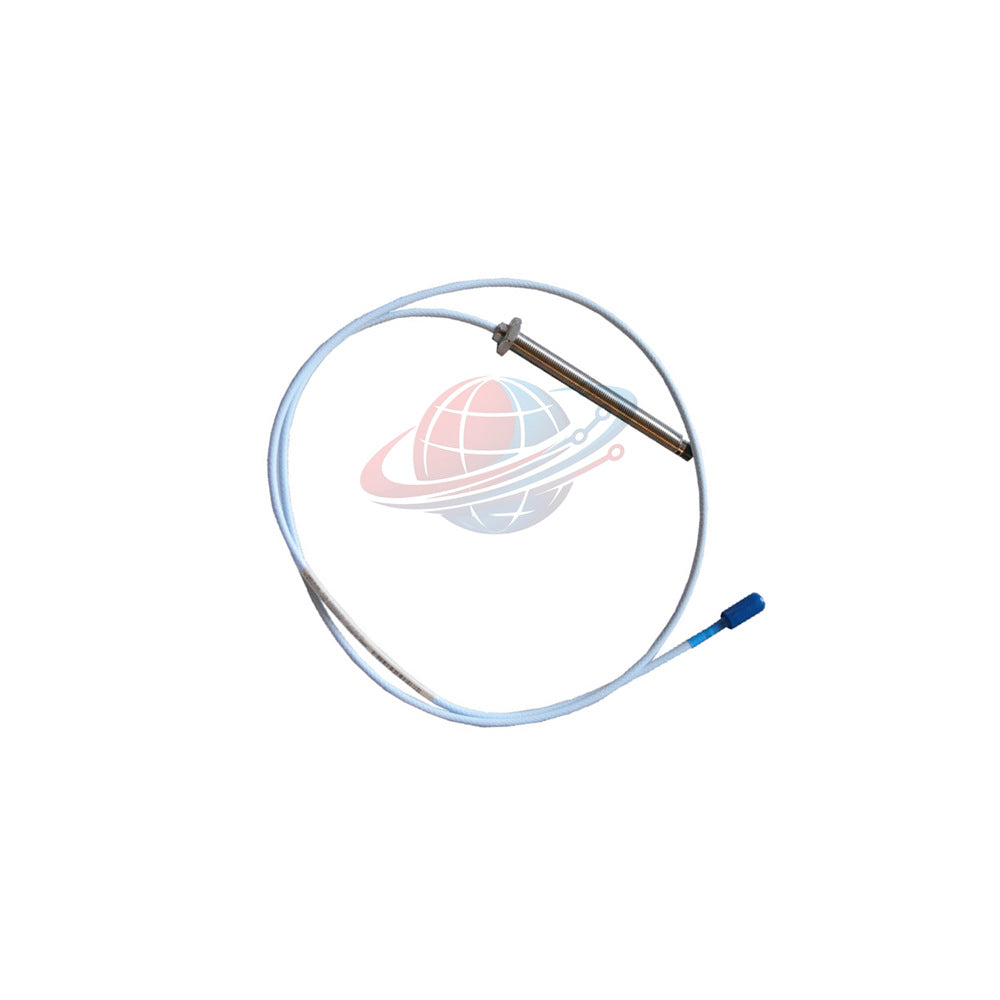

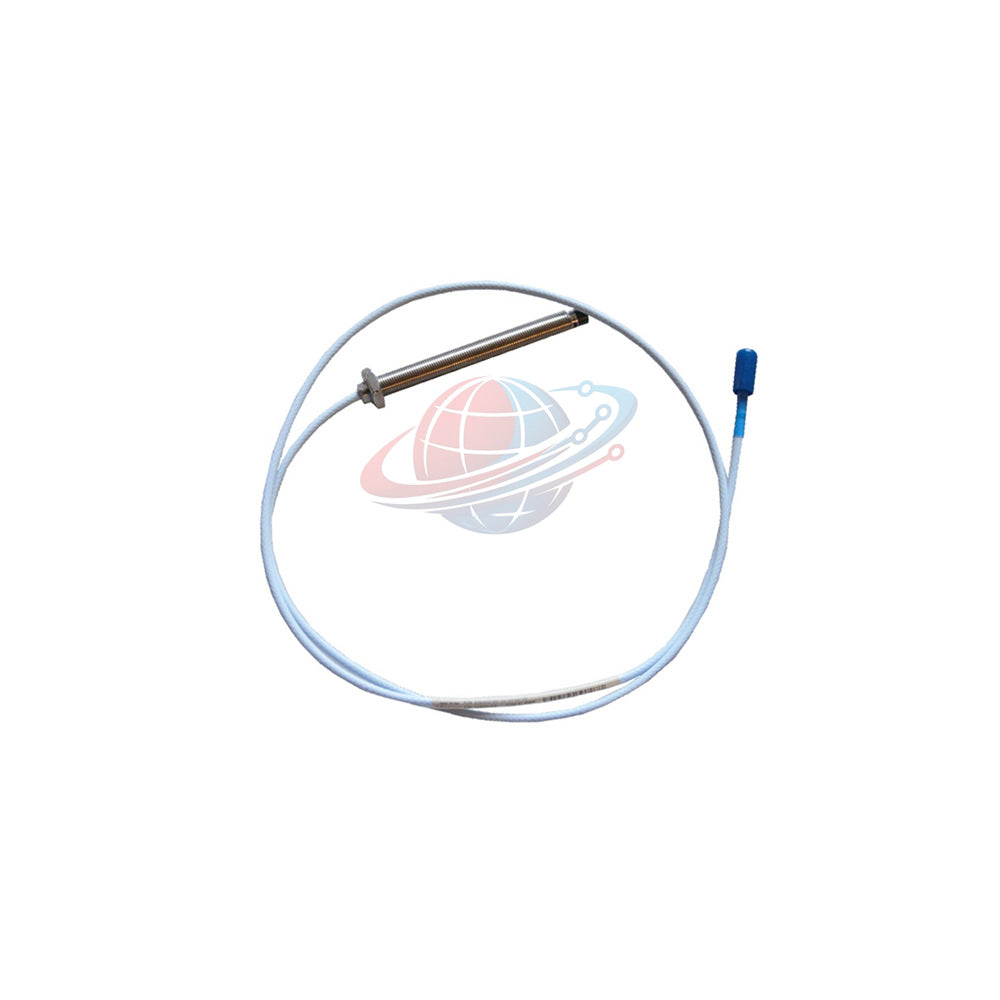

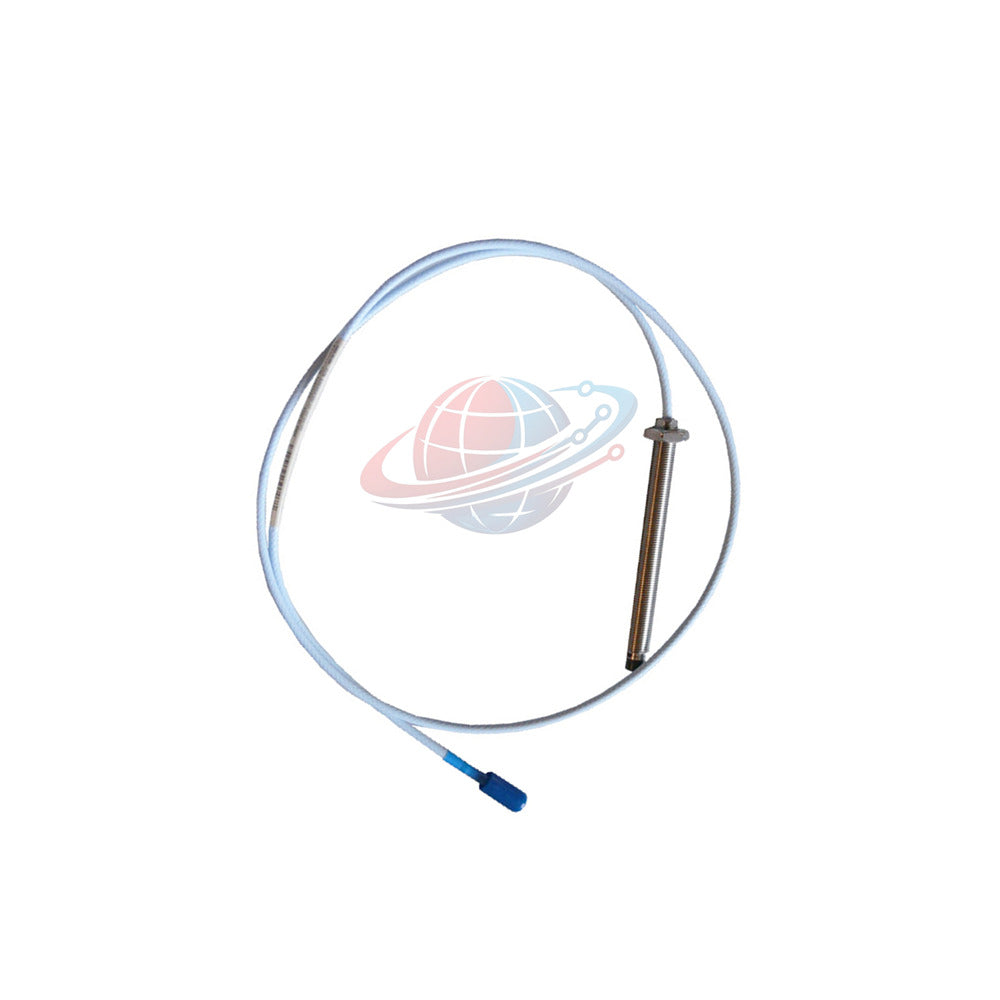

330103-00-03-10-01-00 Sonda Bently Nevada 3300 XL sin armadura
Manufacturer: Bently Nevada
Product No.: 330103-00-03-10-01-00
Condition： En stock
Product Type: Sonda de proximidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto
La sonda de proximidad de corrientes de Foucault Bently Nevada 3300 XL 330103-00-03-10-01-00 mide el movimiento dinámico del eje.
La detección fiable sin contacto proporciona una vibración precisa del eje y retroalimentación de la posición axial para maquinaria industrial crítica.
Este sensor incorpora un patrón de rosca métrica M10x1 construido con acero inoxidable AISI 303/304.
Desglose de la configuración del modelo
-
330103 : Sonda de 8 mm 3300 XL con rosca M10 x 1 (sin armadura)
-
00 : Opción de longitud sin rosca — 0 mm
-
03 : Opción de longitud total de la carcasa — 30 mm
-
10 : Opción de longitud total — 1,0 metro (3,3 pies)
-
01 : Opción de conector y cable — Coaxial en miniatura ClickLoc con protector de conector, cable estándar
- 00 : Opción de aprobación de agencia — No requerida
-
01 : Opción de conector y cable — Coaxial en miniatura ClickLoc con protector de conector, cable estándar
-
10 : Opción de longitud total — 1,0 metro (3,3 pies)
-
03 : Opción de longitud total de la carcasa — 30 mm
-
00 : Opción de longitud sin rosca — 0 mm
Especificaciones técnicas
| Grupo de parámetros del sistema | Atributo técnico | Especificación del atributo |
|---|---|---|
| Identidad y arquitectura | Fabricante y serie | Bently Nevada 3300 XL Sistema de 8 mm |
| Identidad y arquitectura | Número de pieza completo | 330103-00-03-10-01-00 |
| Mecánica y materiales | Material de la punta de la sonda y la carcasa | Sulfuro de polifenileno (PPS) / acero inoxidable AISI 303 o 304 |
| Mecánica y materiales | Rosca de la carcasa y acoplamiento | Paso de rosca M10 x 1 / 15 mm de acoplamiento máximo de rosca |
| Características eléctricas | Rango lineal y salida | Rango lineal de 2 mm (80 mils) / escala de -1 Vcc a -17 Vcc |
| Características eléctricas | Resistencia de la sonda (RPROBE) | 7,59 ± 0,50 ohmios (conductor central a conductor exterior) |
| Características eléctricas | Ajuste de espacio recomendado | -9 Vcc [aproximadamente 1,27 mm (50 mils)] para vibración radial |
| Resistencia ambiental | Temperatura de funcionamiento estándar | Rango de funcionamiento de -52 °C a +177 °C (-62 °F a +350 °F) |
| Resistencia ambiental | Clasificación de resistencia a la humedad | Menos del 3% de cambio de ASF con 93% de humedad (IEC 68-2-3) |
| Aprobaciones de riesgo | Seguridad intrínseca (ia) | Clase I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Clase I Div 1 |
| Aprobaciones de riesgo | No incendiable (nA, ec) | Clase I, Zona 2: AEx/Ex nA IIC T5...T1 Gc; Clase I Div 2 |
Selección del modelo y comparación técnica
La elección de la sonda de proximidad correcta requiere evaluar las dimensiones mecánicas y las condiciones ambientales.
Compare el 330103-00-03-10-01-00 con la variante 330103-00-19-10-12-00:
- Diferencia de longitud de la caja: La opción 03 (30 mm) proporciona un cuerpo compacto para soportes de montaje poco profundos. La opción 19 (190 mm) se extiende profundamente en carcasas de máquinas gruesas.
- Protección de cable y conector: La opción 01 utiliza un cable coaxial estándar con un protector de conector ClickLoc. La opción 12 cuenta con un cable FluidLoc para evitar la migración de aceite.
- Orientación de ingeniería: Seleccione el 330103-00-03-10-01-00 para instalaciones con soportes externos que requieran protección contra la humedad. Seleccione la alternativa FluidLoc si el cableado pasa por carcasas de cojinetes llenas de aceite.
Pautas de instalación y par de apriete
- Aplique un par recomendado de 11,2 N·m (100 in·lbf) al montar el cuerpo de la sonda en soportes estándar.
- No exceda un par máximo de 22,6 N·m (200 in·lbf) al acoplar solo las primeras tres roscas.
- Mantenga una profundidad mínima de acoplamiento de rosca mecánica de 15 mm para roscas M10x1.
- Ajuste la distancia del espacio mecánico para obtener una salida de -9 Vcc utilizando un multímetro digital calibrado.
Compatibilidad del sistema y cableado de campo
- Se conecta directamente a los sensores proximitor Bently Nevada 3300 XL de 8 mm.
- Requiere cable triaxial blindado de 3 conductores para cableado de extensión de hasta 305 metros (1.000 pies).
- Admite tamaños de cableado de campo que van de 0,2 a 1,5 mm2 (16 a 24 AWG).
- Se integra perfectamente en los sistemas de monitoreo de protección de maquinaria 3500 y 1900/65.
Equipos y aplicaciones adecuados
- Monitoreo de la vibración radial del eje en compresores de gas centrífugos de alta velocidad.
- Medición de la posición de empuje axial en rotores de turbinas de vapor.
- Seguimiento de señales de velocidad de referencia de fase en cajas de engranajes industriales utilizando objetivos Keyphasor.
- Medición de la posición y excentricidad del eje en bombas de alimentación de calderas pesadas.
Capacidades de diagnóstico
- Monitorea el voltaje de polarización de CC continuo para verificar el posicionamiento adecuado del espacio de la punta de la sonda.
- Detecta la pérdida del objetivo físico o cables coaxiales rotos mediante caídas de la señal de alimentación.
- Mantiene la estabilidad del Factor de escala promedio (ASF) en entornos operativos de alta humedad.
- El sello de junta tórica de Viton aísla las presiones de proceso internas entre la punta de la sonda y la carcasa.
Contenido del paquete, logística y garantía
| Atributo logístico | Detalles del servicio |
|---|---|
| Masa física del paquete | Peso del cable de la unidad de 323 g/m (11,4 oz) |
| Cobertura de la garantía | Garantía de cobertura de reemplazo integral de 12 meses |
| Manejo de envíos | Procesamiento rápido de pedidos en 24 a 48 horas |
| Envío exprés a todo el mundo | Opciones de entrega global puerta a puerta a través de FedEx, UPS y DHL |
Perspectiva de Global PLC Spare HUB
Nuestros ingenieros de vibraciones a menudo resuelven problemas de señales ruidosas en instalaciones de Bently Nevada 3300 XL.
Los técnicos de campo con frecuencia omiten la instalación del protector del conector ClickLoc durante el mantenimiento de rutina.
Los conectores coaxiales sin protección acumulan humedad en el aire, lo que provoca cambios en el factor de escala con el tiempo.
El uso del 330103-00-03-10-01-00 con su protector de conector de fábrica mantiene las líneas de señal completamente secas.
El ajuste adecuado del espacio a -9 Vcc garantiza un rendimiento de rango dinámico lineal sin recorte de señal.
Preguntas frecuentes
Pregunta: ¿Cuál es la principal ventaja estructural de una sonda de proximidad con una longitud de carcasa de 30 mm?
Respuesta: El cuerpo compacto de 30 mm encaja en soportes externos ajustados donde el espacio de la carcasa de la máquina es limitado.
Pregunta: ¿Por qué los técnicos deben instalar el protector de conector ClickLoc incluido?
Respuesta: El protector sella los puntos de unión coaxial contra la niebla de aceite, la humedad y la contaminación por polvo.
Pregunta: ¿Qué lectura de voltaje indica el ajuste de espacio inicial correcto para la vibración radial?
Respuesta: Ajuste el espacio mecánico hasta que el sensor proximitor emita -9 Vcc en la posición central.
Pregunta: ¿Las temperaturas de funcionamiento bajo cero pueden afectar el sellado de la presión de la sonda?
Respuesta: Las temperaturas inferiores a -34 °C (-30 °F) pueden causar una degradación prematura del sello en las juntas tóricas de Viton estándar.
Pregunta: ¿Cómo afecta el par de la carcasa a la fiabilidad de la instalación de la sonda de caja corta?
Respuesta: Un par excesivo deforma las roscas de la sonda, por lo que limite el apriete recomendado a 11,2 N·m.
