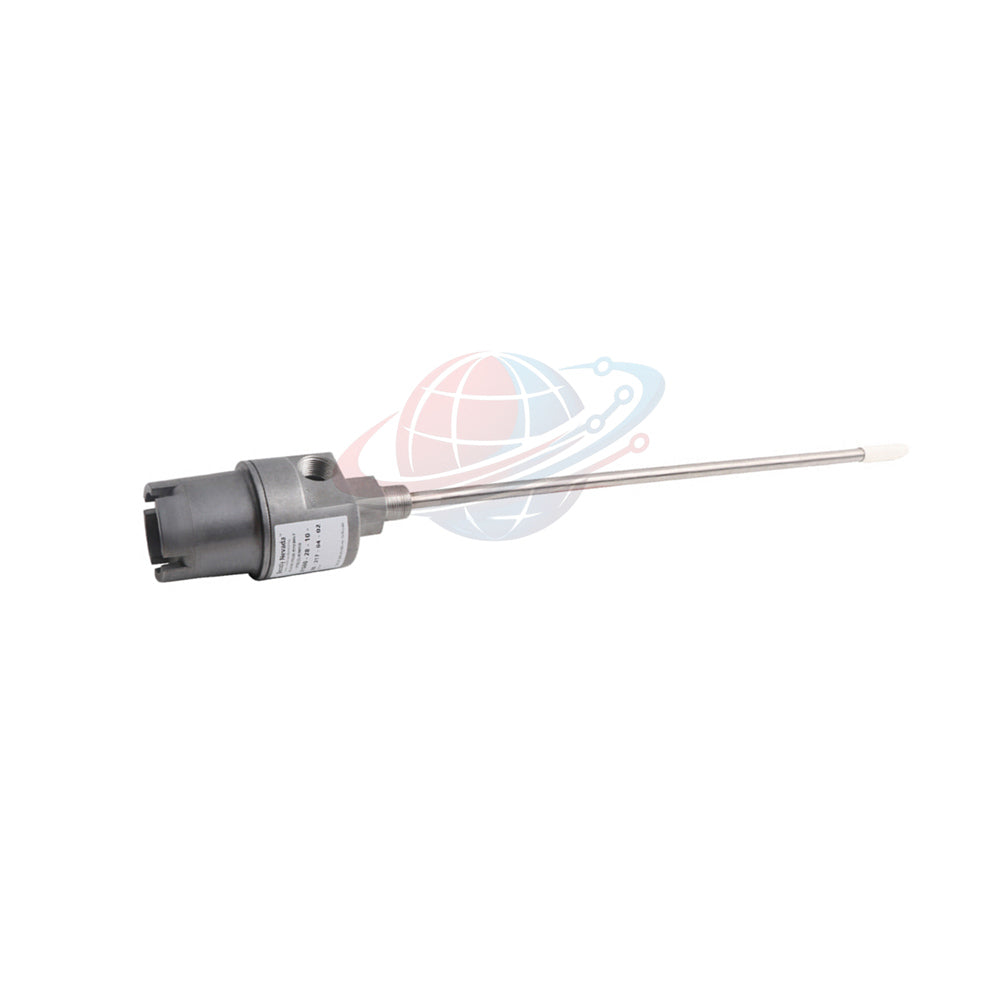

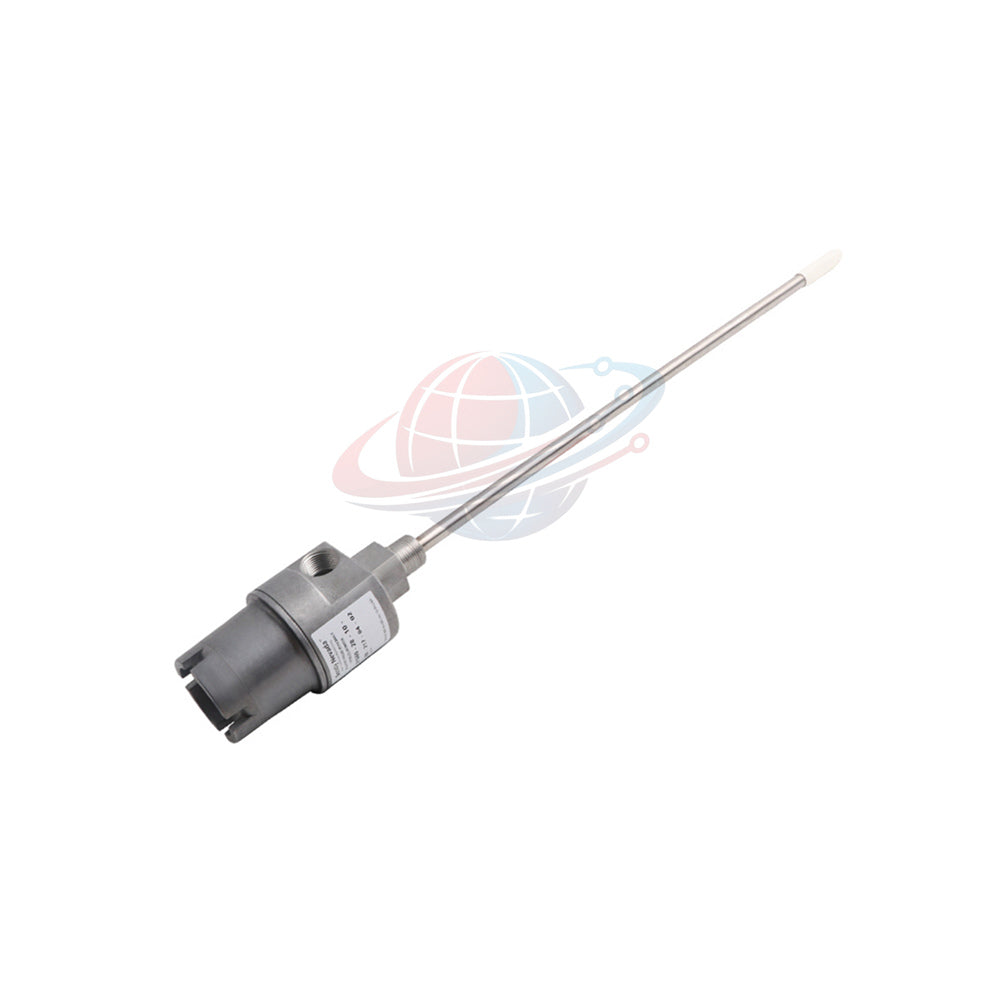

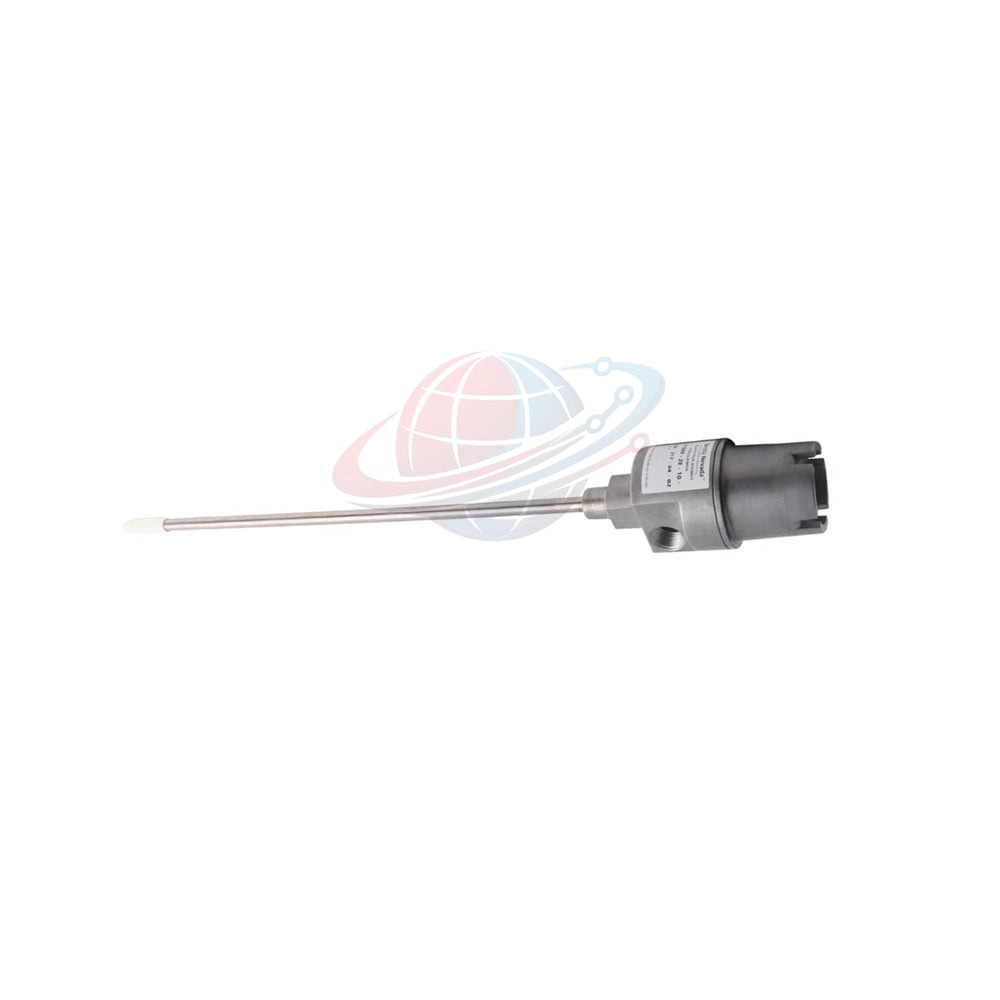

21000-28-10-30-095-03-02 Ensamblaje de Carcasa de Proximidad Bently Nevada

Descripción general del producto

La 21000-28-10-30-095-03-02 es un conjunto de carcasa de sonda de proximidad de grado industrial diseñado por Bently Nevada dentro de la confiable serie de productos 21000. Diseñado para proteger transductores de proximidad de montaje inverso en entornos hostiles, este conjunto presenta un cuerpo de aluminio resistente integrado con una funda de acero inoxidable 304. Garantiza una protección mecánica y un aislamiento eléctrico confiables para los bucles críticos de monitoreo de maquinaria.

Desglose de configuración y códigos de sufijo

• Modelo base: 21000 Conjuntos de carcasas de sonda de proximidad
• Opción de sonda (28): Sonda 3300 XL de 8 mm con aprobaciones para áreas peligrosas
• Longitud del cable (10): Configuración de cable de sonda de 1,0 m (39 pulgadas)
• Adaptador de separación (30): Longitud de extensión de separación de 3 pulgadas
• Penetración de la sonda (095): Profundidad de penetración total de 9,5 pulgadas
• Opción de ajuste (03): Incluye un tapón NPT de 3/4-14, un reductor NPT de 3/4 a 1/2-14 y prensaestopas de agarre de sellado de cable de rango múltiple
• Rosca de montaje (02): Rosca de conexión estándar NPT de 3/4-14

Especificaciones técnicas

• Marca: Bently Nevada
• Número de pieza del fabricante: 21000-28-10-30-095-03-02
• Material de la carcasa: Cuerpo de aluminio con funda de acero inoxidable 304
• Peso: 1,1 kg (2,4 lb) típico, excluyendo los accesorios de conducto
• Dimensión máxima: Hasta 32,9 pulgadas (83,5 cm) de longitud total ensamblada
• Clasificación del gabinete: CSA Tipo 4, a prueba de explosiones
• Cumplimiento: Cumple con la norma API 670, Directiva RoHS 2011/65/UE

Certificaciones y clasificaciones de áreas peligrosas

• América del Norte (CSA): Clase I, Divisiones 1 y 2, Grupos C y D; Clase II, Divisiones 1 y 2, Grupos E, F y G; Clase III
• Clasificaciones de temperatura: T5 a Ta = -50°C a +40°C; T4 a Ta = -50°C a +80°C
• Diseño del circuito: No incandescente cuando se cablea según el plano de instalación 140979

Lista de empaque y términos comerciales

• Una unidad completa de conjunto de carcasa 21000-28-10-30-095-03-02
• Cubierta tipo domo, sonda interna de montaje inverso y sellos de rosca
• Paquete de accesorios que incluye tapones NPT, reductores y prensaestopas de sellado de cables
• Garantía: Cobertura completa de 12 meses por defectos de fábrica
• Cumplimiento: Entrega global urgente a través de FedEx, UPS y DHL en 24-48 horas

Maquinaria objetivo y escenarios de aplicación

• Carcasas de cojinetes de generadores de turbinas de vapor, gas e hidráulicas críticas.
• Compresores industriales centrífugos y axiales de alta presión.
• Grandes bombas de alimentación de calderas multietapa y cajas de engranajes de servicio pesado.
• Equipo rotatorio de procesamiento petroquímico en zonas peligrosas.

Capacidad de diagnóstico

• Permite el seguimiento continuo en línea y fuera de línea de la vibración y la posición relativa del eje.
• Protege las puntas de sonda internas sensibles contra la contaminación por fluidos de proceso y los golpes físicos.
• Mantiene parámetros de separación constantes para evitar picos de señal falsos durante transitorios de crecimiento térmico.

Información de Global PLC Spare HUB

Al montar la 21000-28-10-30-095-03-02 en carcasas de compresores de alta vibración, los ingenieros de campo deben aplicar sellador de roscas aprobado a todos los puertos de conducto NPT para evitar la entrada de humedad. Asegurar el par adecuado en la junta tórica de la cubierta tipo domo es esencial para mantener la integridad a prueba de explosiones CSA Tipo 4 en unidades de procesamiento al aire libre o en alta mar.

Selección de modelo y análisis comparativo

Al seleccionar entre variantes de carcasa, los ingenieros deben evaluar la profundidad de penetración y los requisitos de separación según la holgura de la carcasa de la máquina. Por ejemplo, al comparar la unidad actual con el modelo alternativo 21000-16-10-00-144-03-02 Bently Nevada Housing Assembly, se revelan diferencias claras: el modelo alternativo presenta un adaptador de separación más corto de 0 pulgadas y una penetración más larga de 14.4 pulgadas con una opción de sonda de 5 mm (código 16), mientras que la 21000-28-10-30-095-03-02 utiliza una sonda de 8 mm (código 28) con una separación de 3 pulgadas y una penetración de 9.5 pulgadas. Seleccione la variante de separación de 3 pulgadas cuando el espesor del aislamiento térmico en la carcasa de la máquina requiera una holgura adicional para mantener los bloques de terminales dentro de los límites de temperatura de funcionamiento seguros.

Preguntas frecuentes

Pregunta: ¿Se puede instalar este conjunto en zonas peligrosas europeas?

Respuesta: No. Las versiones de carcasa designadas por CA con marcas específicas a prueba de explosiones CSA están estrictamente restringidas a instalaciones norteamericanas.

Pregunta: ¿Para qué sirve el adaptador de separación de 3 pulgadas?

Respuesta: El adaptador de separación eleva la carcasa más lejos de las carcasas calientes de la máquina, protegiendo los componentes electrónicos internos de la transferencia excesiva de calor.

Pregunta: ¿Cómo selecciono el prensaestopas de cable correcto?

Respuesta: Haga coincidir el diámetro exterior de su cable de campo externo con los tres rangos de tamaño proporcionados (1/8 a 3/16, 1/4 a 5/16 o 5/16 a 3/8 pulgadas) incluidos en la opción de ajuste.

Pregunta: ¿Se requiere recalibración al reemplazar la sonda interna?

Respuesta: Debido a que el sistema está emparejado con un objetivo de acero AISI 4140, asegúrese de que los números de serie de los componentes y las configuraciones de la punta de la sonda se alineen precisamente con las hojas de calibración originales de fábrica.

Pregunta: ¿Cuál es la principal ventaja de combinar cuerpos de aluminio con fundas de acero inoxidable?

Respuesta: Esta construcción híbrida ofrece una rigidez estructural ligera al tiempo que proporciona una resistencia superior a la corrosión en la interfaz de penetración de la sonda.

Guía de compra

• Verifique las dimensiones de holgura mecánica de su máquina para confirmar que la penetración de 9.5 pulgadas y la separación de 3 pulgadas coinciden con la geometría de su puerto de montaje.
• Asegúrese de que su instalación se encuentre dentro de los marcos regulatorios de América del Norte si va a implementar variantes a prueba de explosiones con certificación CSA.
• Seleccione la entrega acelerada por mensajería a través de DHL o FedEx para evitar retrasos en la etapa del proyecto durante las paradas programadas de la planta.
