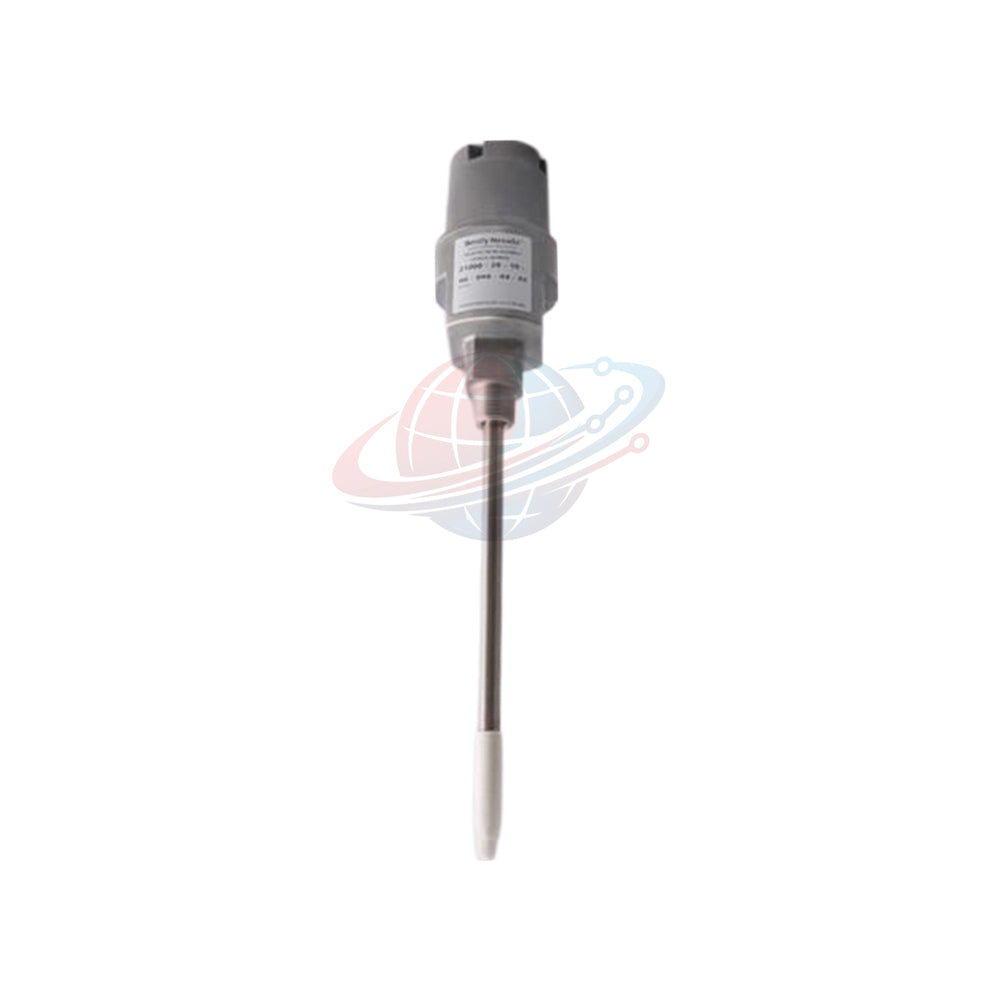

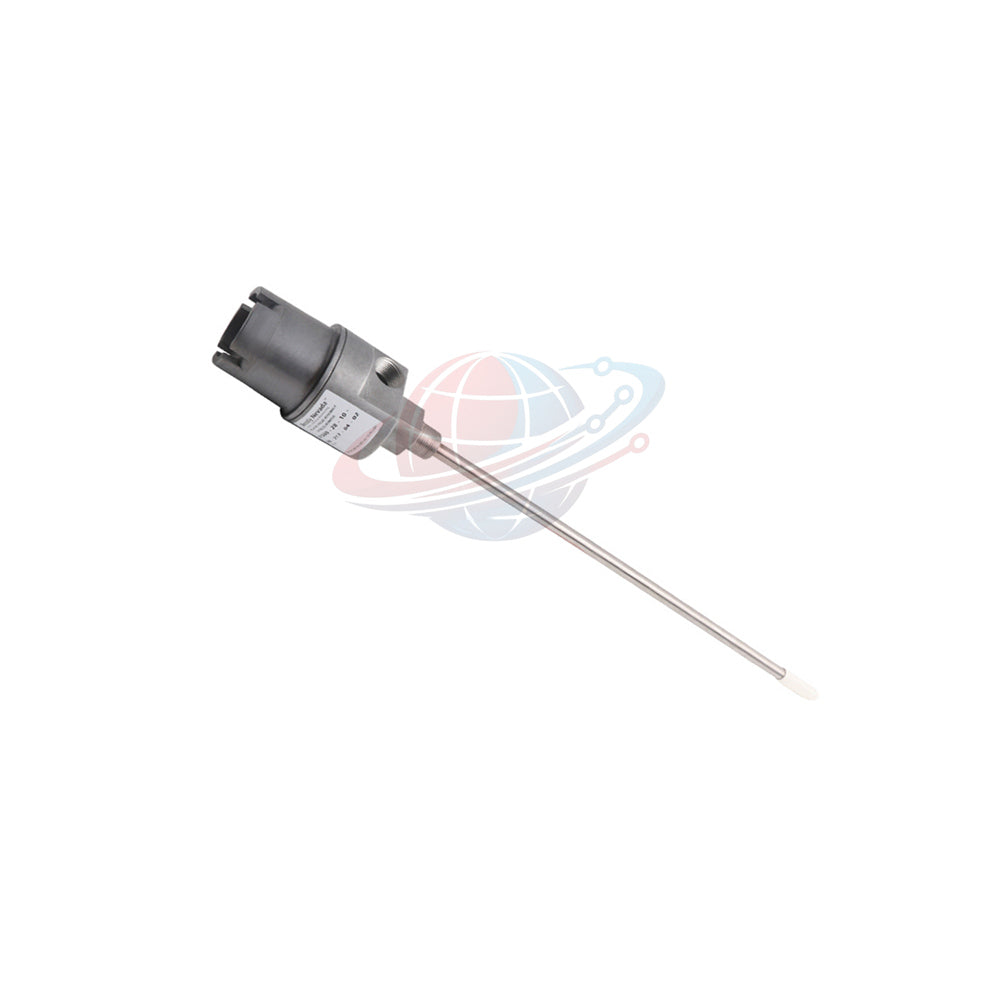

Conjunto de carcasa de sonda de proximidad Bently Nevada 21000-28-10-20-030-03-02

Resumen ejecutivo de ingeniería

Diseñado para la protección crítica de maquinaria rotativa, el conjunto de carcasa de sonda de proximidad Bently Nevada serie 21000 modelo 21000-28-10-20-030-03-02 es robusto y está diseñado para entornos industriales hostiles. Combinando un cuerpo de aluminio con un manguito de acero inoxidable 304, este conjunto aloja una sonda de proximidad 3300 XL de 8 mm. Proporciona contención a prueba de explosiones que cumple con los estándares CSA y los requisitos API 670, lo que garantiza una monitorización precisa de la vibración y el desplazamiento radial en condiciones de funcionamiento extremas.

Desglose de la configuración del modelo 21000

• Modelo base: Conjunto de carcasa de sonda de proximidad 21000
• Opción de sonda (-28): Sonda 3300 XL de 8 mm con aprobaciones de área peligrosa seleccionables
• Longitud del cable (-10): Configuración de cable de sonda de 1.0 m (39 pulgadas)
• Adaptador de separación (-20): Longitud del adaptador de separación de 2 pulgadas
• Penetración de la sonda (-030): Profundidad de penetración de la sonda de 3 pulgadas
• Opción de ajuste (-03): Incluye un tapón NPT de 3/4-14, un reductor de 3/4-14 a 1/2-14 NPT y una junta de sellado de cable
• Rosca de montaje (-02): Especificación de rosca de montaje NPT de 3/4-14

Especificaciones técnicas y parámetros dimensionales

• Fabricante y serie: Bently Nevada serie 21000
• Identificación del modelo: 21000-28-10-20-030-03-02
• Composición del material: Cuerpo de aluminio integrado con un manguito de acero inoxidable 304
• Peso neto típico: 1.1 kg (2.4 lb) excluyendo los accesorios de conducto
• Dimensiones máximas de alcance: Máximo (C) + (D) con sonda visible es de 17.0 pulgadas (43.18 cm); la dimensión máxima es de hasta 32.9 pulgadas (83.5 cm)
• Clasificaciones de envolvente: Envolvente CSA Tipo 4; A prueba de explosiones para Clase I, Div 1/2, Grupos C y D; Clase II, Div 1/2, Grupos E, F, G; Clase III
• Clases de temperatura de funcionamiento: T5 a Ta = -50°C a +40°C; T4 a Ta = -50°C a +80°C

Protocolo de instalación y despliegue mecánico

• Monte la carcasa 21000-28-10-20-030-03-02 de forma segura en la caja de la maquinaria utilizando la rosca de montaje NPT de 3/4-14.
• Asegure una alineación adecuada de la profundidad de penetración de la sonda de 3 pulgadas con respecto al objetivo del eje giratorio.
• Pase el cable de la sonda de 1.0 m a través del manguito interno y séllelo herméticamente utilizando los pasacables de sellado de cable provistos para evitar la entrada de humedad.
• Conecte el conducto rígido o flexible en los puertos roscados, asegurando que se cumplan estrictamente todos los requisitos de sellado de áreas peligrosas.
• Verifique la continuidad y la integridad de la conexión a tierra para mantener el cumplimiento del circuito no incendiario según los estándares de dibujo.

Puesta en marcha, diagnóstico y cumplimiento

• Realice verificaciones iniciales de voltaje de espacio utilizando un multímetro digital para confirmar el espaciado adecuado de la sonda con respecto al objetivo del eje.
• Verifique que la cubierta de la cúpula esté bien roscada y sellada con juntas tóricas para preservar la clasificación del gabinete a prueba de explosiones.
• Inspeccione las señales de salida del sistema para obtener un espacio estático estable y formas de onda de vibración dinámica a través de su rack de monitoreo.
• Asegure el cumplimiento de las directrices API 670 para instalaciones de sondas de proximidad montadas externamente.
• Verifique el cumplimiento de RoHS (Directiva 2011/65/UE) para la seguridad ambiental de los materiales.

Equipo objetivo y escenarios de aplicación

• Compatibilidad de equipos: Turbinas de vapor, compresores industriales pesados, grandes bombas centrífugas, turbinas de gas y generadores.
• Entornos de aplicación: Refinerías, plantas de procesamiento petroquímico, plataformas de producción en alta mar e instalaciones de generación de energía que requieren monitoreo de vibraciones compatible con API 670.

Logística, cumplimiento y términos de garantía

• Plazo de envío: Rápido manejo y cumplimiento de pedidos globales en 24-48 horas.
• Transportistas globales: Envío internacional acelerado a través de FedEx, UPS y DHL.
• Garantía: Protegido por una garantía de fábrica completa de 12 meses.

Información de Global PLC Spare HUB

Al instalar conjuntos de sondas de proximidad en patines de compresores de alta vibración, el crecimiento térmico de la carcasa puede alterar la profundidad de penetración de la sonda con el tiempo. Según nuestra experiencia de campo en Global PLC Spare HUB, asegurar que las tuercas de seguridad y los adaptadores de separación estén ajustados a las especificaciones de ingeniería exactas evita el desplazamiento durante los transitorios térmicos. Además, siempre haga coincidir la longitud del cable de la sonda con precisión para evitar el enrollamiento excesivo de la bobina dentro de las cavidades estrechas de la carcasa, lo que puede inducir ruido de señal de alta frecuencia.

Guía de selección y comparación de modelos

Al seleccionar carcasas de sonda para diferentes holguras de maquinaria, los ingenieros deben evaluar cuidadosamente los requisitos de profundidad de penetración y adaptador de separación. Por ejemplo, la comparación de la configuración actual con la alternativa 21000-28-10-30-095-03-02 destaca diferencias clave: si bien ambos utilizan una sonda de 8 mm y un cable de 1.0 m, el modelo alternativo presenta una profundidad de penetración de sonda más profunda de 9.5 pulgadas y un adaptador de separación de 3 pulgadas (-30 / -095) adaptado para capas de aislamiento térmico más gruesas o salientes de montaje empotrados. Seleccione la opción de penetración que posicione la punta de la sonda exactamente dentro de su rango de funcionamiento lineal con respecto a su objetivo de eje.

Preguntas frecuentes profesionales

¿Cuáles son las certificaciones principales de áreas peligrosas para la carcasa 21000-28-10-20-030-03-02?

Este conjunto está certificado por CSA como una envolvente Tipo 4, clasificada a prueba de explosiones para Clase I, Divisiones 1 y 2, Grupos C y D; Clase II, Divisiones 1 y 2, Grupos E, F y G; y Clase III.

¿Por qué es crítica la longitud del adaptador de separación al configurar el conjunto de la carcasa?

El adaptador de separación proporciona el espacio libre necesario al montar sondas a través de mantas aislantes gruesas o protectores térmicos de maquinaria, asegurando que la cabeza de la sonda permanezca correctamente posicionada.

¿Se pueden desplegar las carcasas con certificación CSA de América del Norte fuera de América del Norte?

Las carcasas CA con certificación CSA están restringidas a los usuarios finales de América del Norte; se deben especificar versiones estándar sin certificar (21000 y 24701) para ubicaciones de plantas internacionales.

¿Qué precauciones se deben observar al pasar el cable de la sonda a través de la junta de sellado?

Seleccione el tamaño de pasacables correcto correspondiente al diámetro de su cable (que oscila entre 1/8 y 3/8 pulgadas) para asegurar un sello ambiental completo contra la entrada de polvo y líquidos.

¿Cómo afecta el cumplimiento de API 670 la selección de esta carcasa de sonda?

La estandarización API 670 garantiza que la construcción mecánica, la contención de presión y las interfaces de montaje cumplen con rigurosos puntos de referencia globales para los sistemas de protección de maquinaria.
