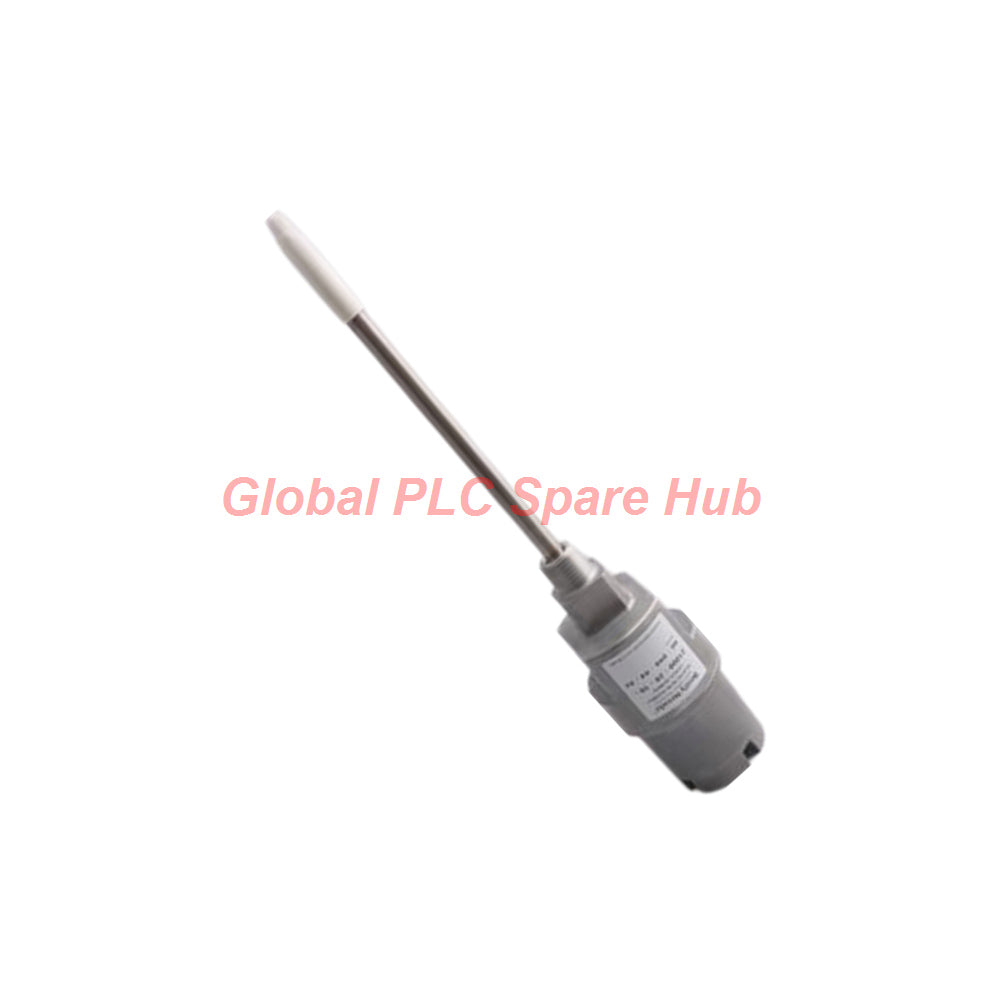

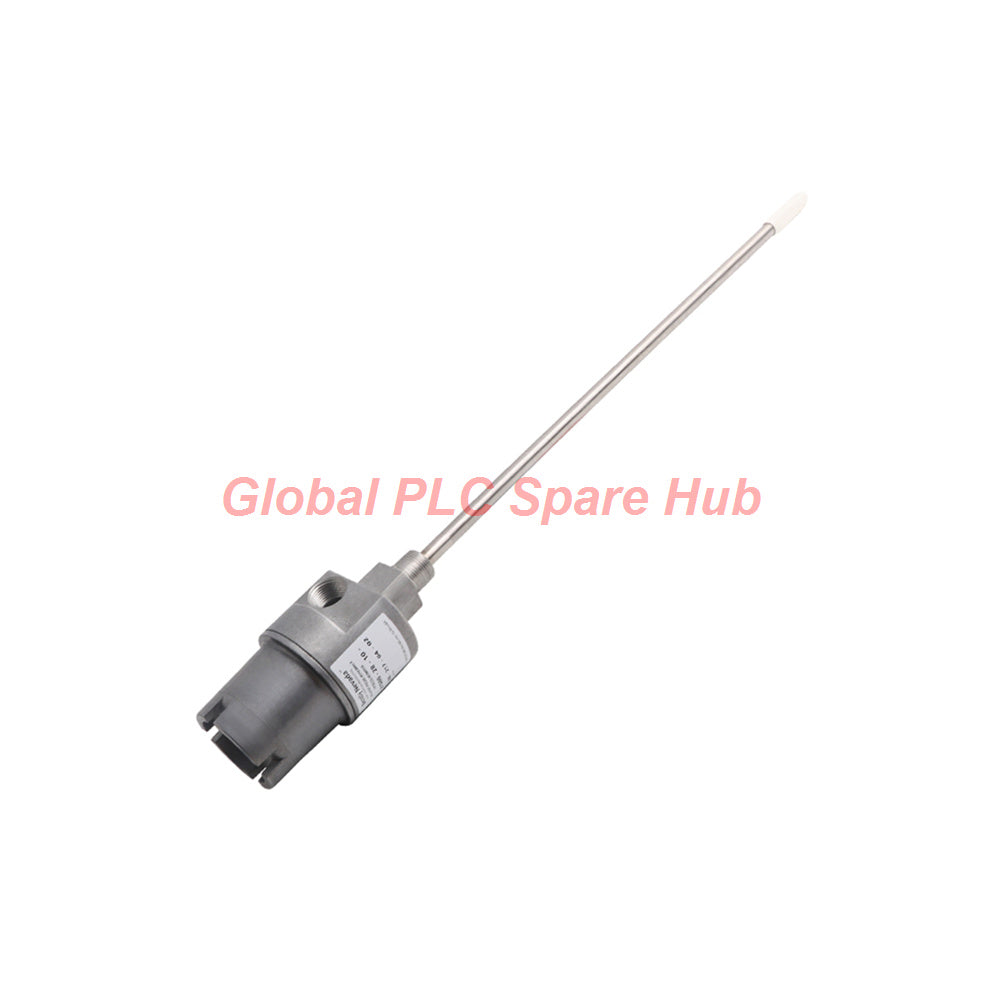

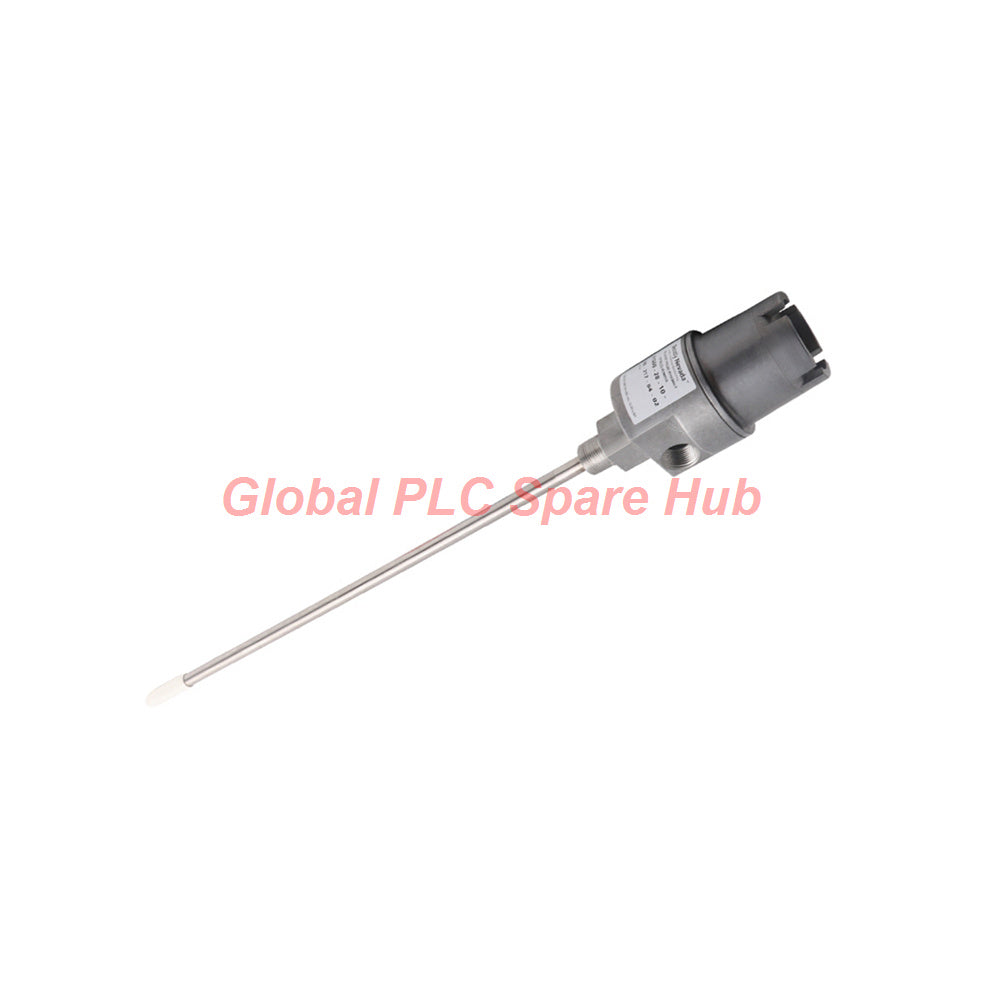

21000-28-05-20-030-04-02 Conjunto de carcasa de sonda de proximidad Bently Nevada

Plano de Ingeniería y Arquitectura

El 21000-28-05-20-030-04-02 fabricado por Bently Nevada representa un conjunto de carcasa de sonda de proximidad de alta resistencia, diseñado específicamente para el ecosistema de monitoreo de la Serie 3300 XL. Creado para proteger transductores de corrientes de Foucault de montaje inverso en entornos industriales peligrosos, este conjunto cuenta con un cuerpo de aluminio duradero combinado con una funda de acero inoxidable 304. Cumple totalmente con las normas 670 del American Petroleum Institute (API) para carcasas de sonda montadas externamente y cuenta con certificaciones a prueba de explosiones CSA para bucles de protección de maquinaria rotativa exigentes.

Desglose de Código de Sufijo y Configuración

• Opción de Sonda (28): Sonda 3300 XL de 8 mm con aprobaciones para áreas peligrosas
• Longitud del Cable de Sonda (05): Longitud de cable integral de 0,5 m (20 pulg.)
• Adaptador de Separación (20): Longitud del adaptador de separación de 2 pulgadas
• Penetración de la Sonda (030): Profundidad de penetración de la sonda de 3 pulgadas
• Opción de Racor (04): Configuración de un tapón de 3/4-14 NPT
• Rosca de Montaje (02): Especificación de rosca de montaje 3/4-14 NPT

Matriz Integral de Especificaciones Técnicas

Pautas de Instalación Mecánica y Alineación

• Seguridad de Montaje: Enrosque el 21000-28-05-20-030-04-02 de forma segura en la rosca de la carcasa de la máquina utilizando la rosca de montaje 3/4-14 NPT, aplicando sellador de roscas nominal para mantener la integridad estanca a los gases.
• Control de Profundidad de Penetración: Ajuste la penetración de la sonda de 3 pulgadas y el adaptador de separación de 2 pulgadas para asegurar que la punta de 8 mm alcance el espacio eléctrico correcto en relación con el objetivo del eje giratorio.
• Sellado de Conductos: Pase el conducto rígido o flexible a través de los puertos roscados 3/4-14 NPT, utilizando sellos a prueba de explosiones aprobados para proteger el cableado interno de la entrada de aceite y humedad.
• Torque de la Cubierta de Domo: Atornille la cubierta de domo roscada firmemente en el cuerpo de la carcasa de aluminio, enganchando el sello de junta tórica interna para preservar la clasificación de gabinete CSA Tipo 4.

Capacidades de Diagnóstico y Protocolos de Mantenimiento

• Verificación de Voltaje de Brecha: Supervise los voltajes de brecha de CC iniciales a través del rack de monitores conectado para confirmar que el posicionamiento de la sonda se mantiene estable dentro de los rangos de operación lineales.
• Verificaciones de Integridad de Junta Tórica: Inspeccione periódicamente las juntas tóricas de sellado durante las ventanas de mantenimiento programadas para evitar que la degradación ambiental comprometa las clasificaciones de seguridad de áreas peligrosas.
• Inspección de Descentramiento Mecánico: Verifique que la condición de la superficie del eje cerca de la punta de la sonda permanezca libre de rasguños profundos o rebabas que podrían distorsionar las lecturas de vibración.
• Inspección de Drenaje de Conducto: Asegúrese de que los puntos bajos del conducto incorporen el drenaje adecuado para evitar que la humedad condensada se acumule alrededor de los bloques de terminales.

Compatibilidad del Sistema y Marcos de Calidad

• Integración de Transductores: Totalmente compatible con sondas de proximidad y cables de extensión Bently Nevada Serie 3300 XL de 8 mm.
• Cumplimiento con API 670: Diseñado para cumplir con los estrictos requisitos mecánicos y térmicos descritos en las normas 670 del American Petroleum Institute.
• Clasificaciones de Seguridad: Certificado para ubicaciones peligrosas que requieren gabinetes a prueba de explosiones CSA en plantas industriales de América del Norte.

Logística, Embalaje Seguro y Garantía de 12 Meses

• Red de Mensajería Global: Envío mundial urgente a través de transportistas expresos de confianza, incluidos FedEx, UPS y DHL.
• Ventana de Cumplimiento: Los pedidos se procesan y despachan dentro de las 24 a 48 horas.
• Embalaje Protector: Envuelto en un embalaje industrial personalizado diseñado para proteger las fundas y roscas de acero inoxidable de precisión durante el tránsito.
• Cobertura de Garantía: Respaldado por una garantía integral de 12 meses contra defectos de fábrica.

Equipos Industriales Objetivo y Escenarios de Aplicación

• Grandes Turbinas de Vapor y Gas: Monitoreo de la vibración radial y la posición axial del eje en activos de generación de servicios públicos de alta velocidad.
• Compresores Centrífugos: Protección de trenes de compresores multietapa contra el desplazamiento excesivo del rotor y el desgaste de los rodamientos.
• Bombas de Alimentación de Calderas Críticas: Alojamiento de sondas de vibración en entornos de bombas industriales presurizadas y de alta temperatura.

Pautas de Selección y Mejores Prácticas de Ingeniería

• Verifique los Requisitos de Penetración: Asegúrese de que la configuración de penetración de sonda de 3 pulgadas y separación de 2 pulgadas coincida con los planos de espacio libre de la carcasa de su maquinaria antes de realizar el pedido.
• Confirme las Aprobaciones Regionales: Tenga en cuenta que las carcasas aprobadas por CSA están específicamente destinadas a usuarios finales en América del Norte; verifique los requisitos de cumplimiento del sitio antes de la adquisición.
• Verifique la Compatibilidad de Materiales: Seleccione la combinación de cuerpo de aluminio con funda de acero inoxidable 304 cuando se apliquen límites de exposición química industrial estándar.

Comparación de Modelos y Asesoramiento Técnico

Al evaluar configuraciones alternativas para su arquitectura de monitoreo, considere la siguiente variante de modelo:

• 21000-28-00-00-039-03-02: Cuenta con un adaptador de separación de longitud cero y una penetración de sonda más larga de 3,9 pulgadas, lo que lo hace ideal para carcasas de maquinaria que requieren un montaje directo sin separadores térmicos extendidos.

Perspectiva de Global PLC Spare HUB

Perspectiva de Ingeniería de Campo: Durante el mantenimiento de reacondicionamiento en compresores de turbina de alta velocidad, los técnicos a menudo encuentran roscas de carcasa atascadas o puntas de sonda dañadas debido a una aplicación de torque inadecuada. Los ingenieros de automatización de Global PLC Spare HUB recomiendan aplicar un compuesto antiadherente de alta temperatura clasificado específicamente para roscas de acero inoxidable al instalar el 21000-28-05-20-030-04-02. Asegurarse de que el cable de la sonda de 0,5 m esté enrollado cuidadosamente dentro del domo de la carcasa sin curvas cerradas evita la atenuación de la señal y preserva la fidelidad de la forma de onda de vibración cruda a través de la cadena de monitoreo de la Serie 3300 XL.

Preguntas Frecuentes (FAQ)

Pregunta:
¿Por qué el 21000-28-05-20-030-04-02 incorpora tanto un cuerpo de carcasa de aluminio como una funda de acero inoxidable 304?

Respuesta:
El cuerpo de aluminio proporciona fuerza estructural ligera y contención a prueba de explosiones, mientras que la funda de acero inoxidable 304 ofrece una resistencia a la corrosión superior y protección mecánica donde el conjunto penetra en la carcasa de la máquina.

Pregunta:
¿Qué precauciones son necesarias al pasar los cables de la sonda a través de los puertos de conducto 3/4-14 NPT?

Respuesta:
Los técnicos deben evitar tirar del cable demasiado fuerte contra los bordes afilados de los accesorios y siempre deben instalar accesorios de sellado a prueba de explosiones aprobados para mantener los estándares de protección de áreas peligrosas.

Pregunta:
¿Se puede utilizar este conjunto de carcasa con sondas de proximidad que no sean de Bently Nevada?

Respuesta:
No, la geometría de montaje interna y la mecánica de la sonda de montaje inverso están calibradas específicamente para alojar con precisión los transductores de 8 mm de la Serie 3300 XL de Bently Nevada.

Pregunta:
¿Qué transportistas de envío y plazos de entrega están disponibles para los reemplazos urgentes por parada de planta?

Respuesta:
Despachamos todos los pedidos dentro de las 24 a 48 horas utilizando los principales transportistas expresos globales, incluidos FedEx, UPS y DHL, para minimizar el costoso tiempo de inactividad industrial.

Pregunta:
¿Cómo afecta el adaptador de separación de 2 pulgadas al aislamiento térmico en las carcasas de maquinaria caliente?

Respuesta:
El adaptador de separación de 2 pulgadas eleva físicamente el domo de la carcasa lejos de la pared caliente de la máquina, reduciendo las temperaturas internas de la carcasa y protegiendo el conector de la sonda integrado de la transferencia térmica extrema.
