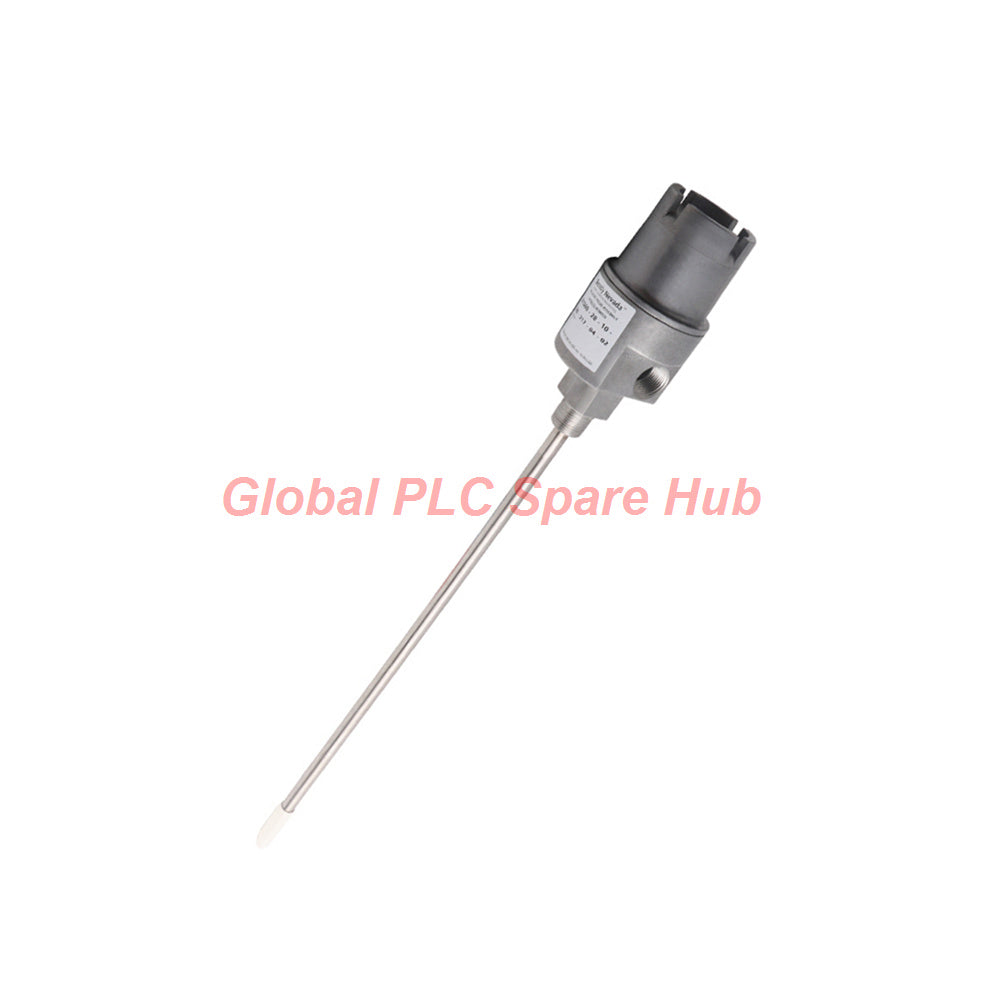

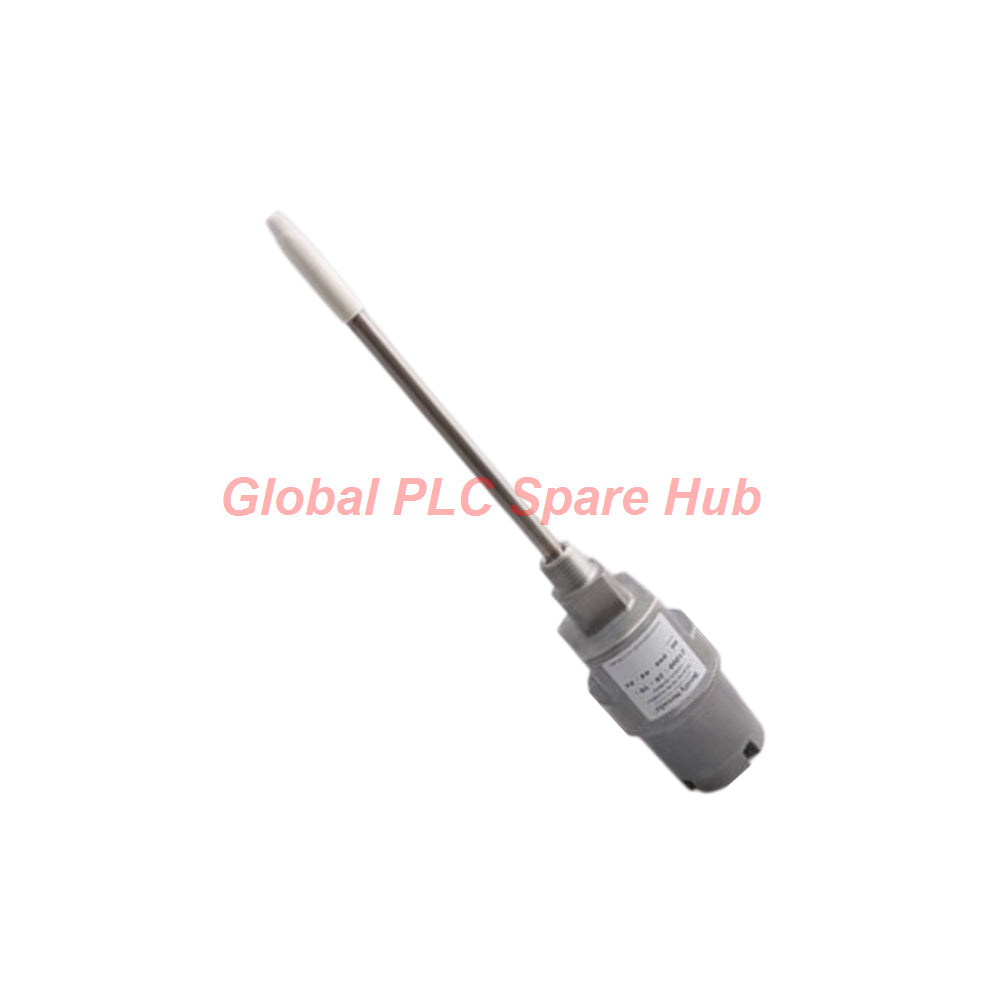

21000-16-05-15-114-03-02 Conjunto de carcasa de sonda de proximidad Bently Nevada serie 21000
Manufacturer: Bently Nevada
Product No.: 21000-16-05-15-114-03-02
Condition: En stock
Product Type: Conjunto de la caja de la sonda de proximidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 1100g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto
Los ingenieros protegen los delicados sensores de vibración del eje utilizando el ensamblaje 21000-16-05-15-114-03-02 de la serie Bently Nevada 21000. Bently Nevada fabrica este robusto envolvente para alojar de forma segura las sondas de montaje inverso 3300 XL de 8 mm en entornos industriales peligrosos.
Desglose de la configuración
| Código de componente | Especificación de sufijo | Descripción de la configuración |
|---|---|---|
| Modelo | 21000 | Base del ensamblaje de la carcasa de la sonda de proximidad |
| Opción de sonda (AA) | 16 | Sonda 3300 XL de 8 mm con conector incluido |
| Longitud del cable (BB) | 05 | Longitud del cable interno de la sonda de 0.5 m (20 pulg.) |
| Adaptador de separación (CC) | 15 | Opción de longitud de adaptador de 1.5 pulg. (38 mm) |
| Penetración de la sonda (DDD) | 114 | Dimensión de penetración total de 11.4 pulg. (C más D) |
| Accesorios (EE) | 03 | Un tapón 3/4-14 NPT, un reductor y un prensaestopas para cable |
| Rosca de montaje (FF) | 02 | Rosca de montaje y conducto estándar 3/4-14 NPT |
Especificaciones técnicas y propiedades físicas
- Marca y modelo: Bently Nevada, 21000-16-05-15-114-03-02
- Serie: 21000 Ensamblajes de carcasa de sonda de proximidad
- Construcción del cuerpo: Cuerpo de aluminio integrado con un manguito de acero inoxidable 304
- Peso: Aproximadamente 1.1 kg (2.4 lb) excluyendo los accesorios
- Dimensión máxima C+D: Hasta 13.5 pulg. (34.3 cm) de rango total visible o no visible
- Cumplimiento: Cumple con la FCC Parte 15 y la Directiva RoHS 2011/65/UE
Certificaciones para áreas peligrosas
El ensamblaje cuenta con la certificación CSA como envolvente Tipo 4, cumpliendo con los estándares a prueba de explosiones para ubicaciones de Clase 1 Divisiones 1 y 2 (Grupos C y D), Clase 2 Divisiones 1 y 2 (Grupos E, F y G), y Clase III. Cumple totalmente con los estándares API 670 para la protección de maquinaria externa.
Lista del paquete y términos de garantía
- Una unidad de ensamblaje de carcasa 21000-16-05-15-114-03-02 con cubierta tipo domo y sonda de montaje inverso interna.
- Kit de sellado de fábrica, juntas tóricas (O-rings) y accesorios prensaestopas especificados.
- Documentación completa de cumplimiento técnico e instalación.
- Garantía de calidad de fábrica completa de 12 meses que cubre cualquier disconformidad.
Envío y logística
Procesamos los pedidos industriales inmediatamente después de recibirlos. Nuestro equipo de logística envía las piezas en un plazo de 24 a 48 horas a todo el mundo. Realizamos envíos a través de servicios de mensajería internacional premium, incluyendo FedEx, UPS y DHL.
Equipo, aplicaciones y diagnósticos objetivo
- Diseñado para turbinas de vapor de servicio pesado, grandes compresores centrífugos y sopladores industriales.
- Protege los sensores de vibración internos contra climas adversos, alta presión y gases explosivos.
- Permite una monitorización precisa de la posición de empuje axial y la vibración radial.
- Ayuda a diagnosticar tempranamente el roce del rotor, la holgura mecánica y condiciones severas de inestabilidad por película de aceite (oil whip).
Perspectiva de Global PLC Spare HUB
Nuestro equipo técnico instaló el 21000-16-05-15-114-03-02 en un compresor de gas de refinería de alta presión. Descubrimos que el uso del adaptador de separación de 1.5 pulgadas eliminó con éxito la transferencia de radiación térmica desde la carcasa caliente de la máquina hacia la punta de la sonda interna. Al configurar penetraciones que excedan las 12 pulgadas, instale siempre soportes de manguito intermedios para suprimir la resonancia armónica.
Guía de selección y comparación de modelos
| Número de modelo | Opción de separación | Profundidad de penetración | Guía de selección |
|---|---|---|---|
| 21000-16-05-15-114-03-02 (Producto actual) | 1.5 pulg. (38 mm) | 11.4 pulg. | Ideal para penetraciones profundas en la carcasa de la máquina que requieren separadores térmicos. |
| 21000-28-00-00-039-03-02 | 0.0 pulg. (Ninguno) | 3.9 pulg. | Configuración de perfil más corto diseñada para montaje directo en superficie. |
Preguntas frecuentes
Pregunta: ¿Por qué debo realizar un avellanado en la carcasa de la máquina para ciertas longitudes de penetración de la sonda?
Respuesta: El avellanado evita reflejos no deseados en la señal de proximidad (visión lateral o trasera) cuando se utilizan profundidades de penetración entre 1.0 y 2.0 pulgadas.
Pregunta: ¿Cómo manejo el seguimiento del número de serie de la sonda cuando el cable está oculto dentro del manguito?
Respuesta: Para las combinaciones de configuración donde el cable principal está oculto, la fábrica imprime el número de pieza y el número de serie en una etiqueta exterior tipo bandera.
Pregunta: ¿Qué precauciones son necesarias para penetraciones superiores a 300 mm?
Respuesta: Debe añadir un soporte mecánico de manguito cerca de la punta de la sonda para evitar que la resonancia de vibración de alta frecuencia dañe la estructura de la sonda.
Pregunta: ¿Puede esta carcasa de aluminio soportar atmósferas corrosivas de plantas químicas?
Respuesta: El cuerpo de aluminio cuenta con un manguito protector de acero inoxidable 304, pero debe verificar los límites de exposición química externa frente a las tablas estándar de corrosión del aluminio.
Pregunta: ¿Cómo deben seleccionar los técnicos el tamaño correcto de la arandela del prensaestopas durante la instalación?
Respuesta: Mida con precisión el diámetro exterior del cable del conducto de campo y hágalo coincidir con uno de los tres rangos de arandelas suministrados (1/8-3/16, 1/4-5/16 o 5/16-3/8 pulgadas).
