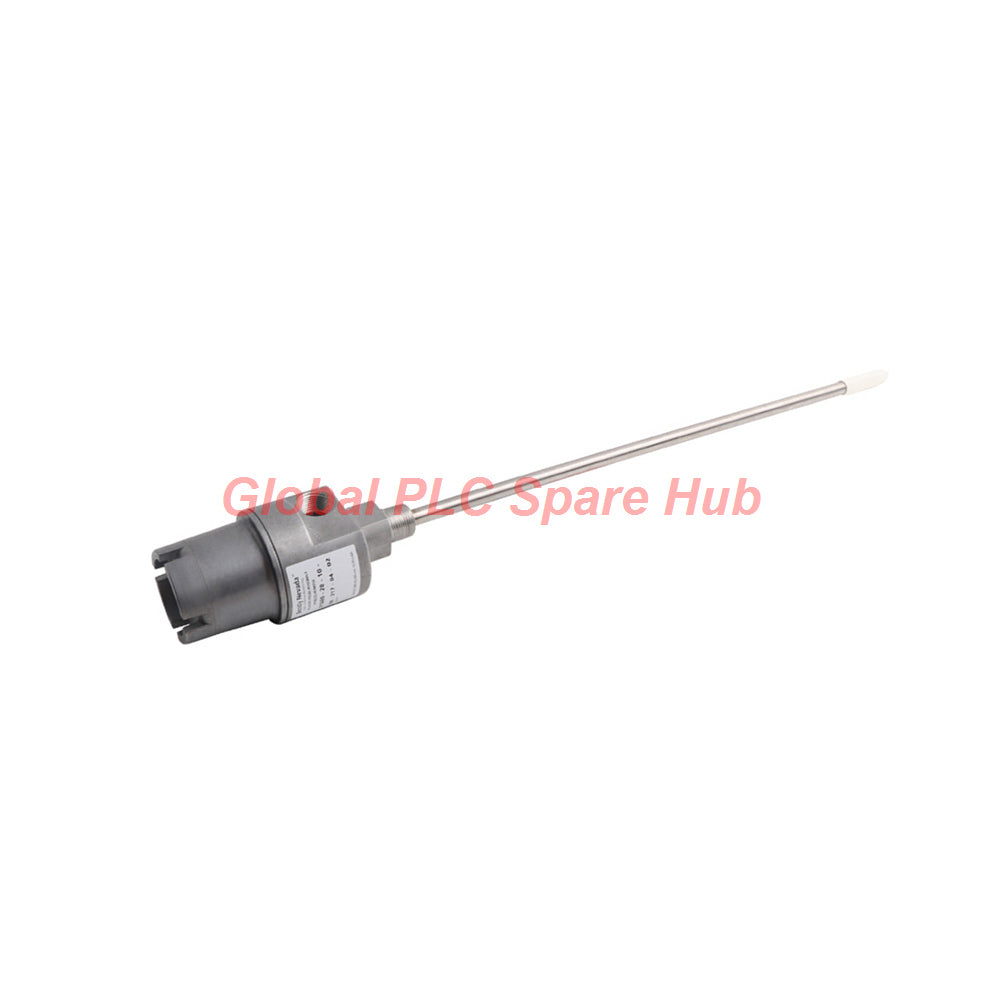

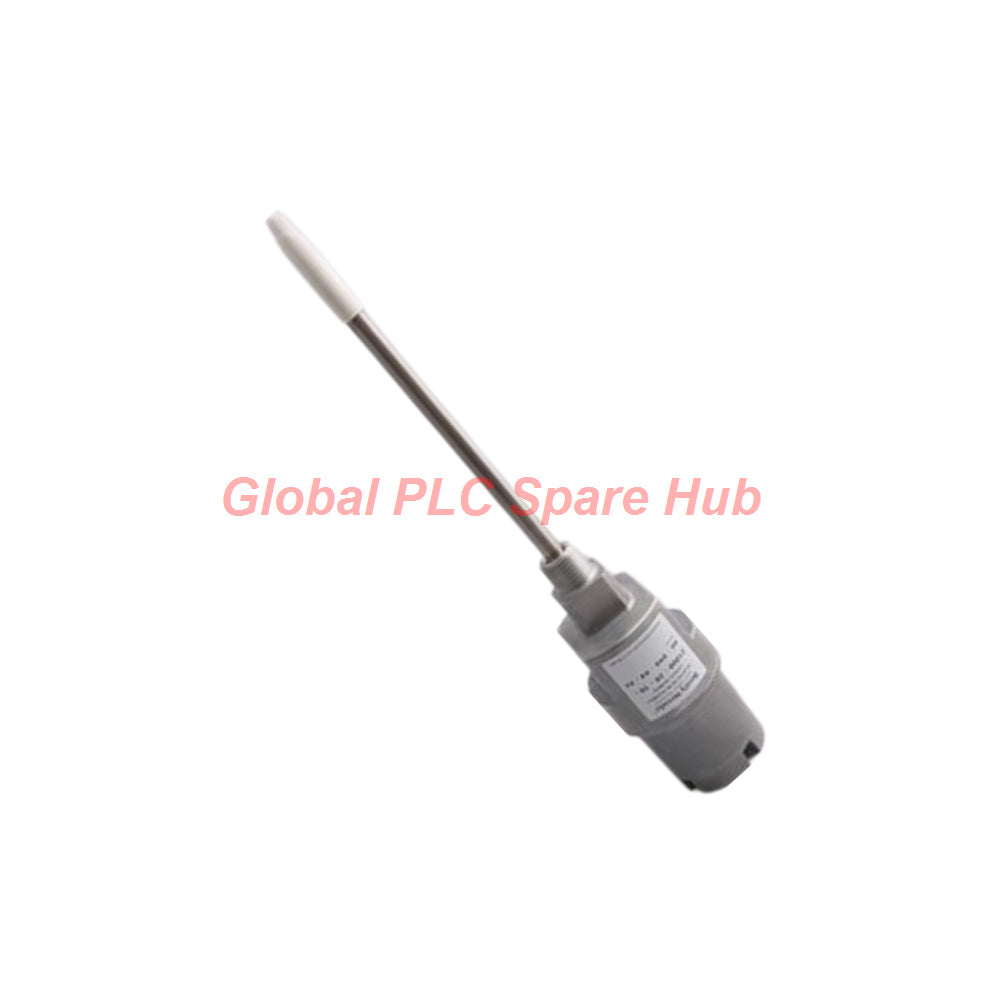

21000-16-05-15-072-03-02 Sonda de proximidad Bently Nevada
Manufacturer: Bently Nevada
Product No.: 21000-16-05-15-072-03-02
Condition： En stock
Product Type: Conjunto de la caja de la sonda de proximidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 1100g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general de ingeniería y arquitectura del sistema
El conjunto de carcasa de sonda de proximidad 21000-16-05-15-072-03-02 diseñado por Bently Nevada proporciona una protección mecánica robusta para los elementos sensores de maquinaria rotatoria. Como parte de la serie 21000 Proximity Probe Housing Assemblies, esta configuración integra una sonda de montaje inverso de 8 mm con dimensiones de separación precisas para aplicaciones críticas de monitoreo de vibraciones.
Desglose de configuración y arquitectura de sufijos
| Elemento del código de sufijo | Parámetro de designación | Especificación de ingeniería |
|---|---|---|
| Modelo base | Plataforma de la carcasa | Ensamblaje Bently Nevada Serie 21000 |
| 16 | Opción de sonda | Sonda 3300 XL de 8 mm con conector integral |
| 05 | Opción de longitud de cable | Longitud de cable coaxial de la sonda de 0,5 m (20 in) |
| 15 | Adaptador de separación | Adaptador de separación mecánico de 1,5 in (38 mm) |
| 072 | Penetración de la sonda (Opción D) | Dimensión total de penetración de la sonda de 7,2 pulgadas |
| 03 | Opción de accesorios | Tapón 3/4-14 NPT, reductor y prensaestopas de cable de varios tamaños |
| 02 | Rosca de montaje | Rosca de montaje de carcasa estándar 3/4-14 NPT |
Matriz de especificaciones técnicas
- Fabricante y modelo: Bently Nevada 21000-16-05-15-072-03-02
- Construcción del cuerpo: Cuerpo de carcasa de aluminio con manguito de acero inoxidable 304
- Masa del conjunto: Aproximadamente 1,1 kg (2,4 lb) de peso típico sin accesorios de conducto
- Límites de penetración: La penetración combinada C más D alcanza hasta 17,0 pulgadas con etiqueta de bandera visible
- Cumplimiento eléctrico: Cumple con la Parte 15, subparte B de la FCC y certificado según la Directiva RoHS 2011/65/UE
- Aprobaciones para zonas peligrosas: Certificación CSA a prueba de explosiones para entornos Clase I, Div 1/2 y Clase II
Equipo giratorio compatible y escenarios de aplicación
El conjunto 21000-16-05-15-072-03-02 se integra directamente con sistemas de protección de maquinaria compatibles con API 670. Los entornos de implementación industrial típicos de alta fiabilidad incluyen:
- Grandes turbinas de vapor y compresores de expansión de gas que requieren un seguimiento exacto de la vibración radial.
- Bombas centrífugas de servicio pesado que operan en zonas de procesamiento peligrosas de refinerías.
- Sopladores industriales multietapa y reductores de servicio pesado monitoreados por transductores de corrientes de Foucault.
Capacidades de diagnóstico avanzado
El diseño del conjunto permite a los analistas de vibraciones medir el movimiento dinámico del eje y la posición axial con resolución submicrónica. La detección temprana de desequilibrio del rotor, remolino de aceite y roce del eje previene fallas catastróficas de la maquinaria. La robusta carcasa protege las señales sensibles de alta frecuencia de interferencias electromagnéticas severas en entornos de plantas.
Logística global, cumplimiento y términos de garantía
- Envío rápido: Los pedidos en stock se procesan y envían en un plazo de 24 a 48 horas tras la confirmación.
- Transportistas internacionales: Transporte aéreo seguro a nivel mundial a través de FedEx, UPS y DHL.
- Protección de calidad: Totalmente cubierto por una garantía de fabricación de fábrica estándar de 12 meses.
La perspectiva de Global PLC Spare HUB
Los ingenieros de maquinaria a menudo encuentran problemas de resonancia de alta frecuencia al instalar penetraciones de sonda extendidas en turbinas de alta velocidad. La experiencia en campo muestra que agregar soportes de manguito intermedios cuando las profundidades de penetración combinadas exceden las 12 pulgadas elimina por completo los picos de vibración falsos. Por ejemplo, una refinería de la Costa del Golfo estabilizó su red crítica de monitoreo de compresores reemplazando las sondas rígidas no ancladas con el robusto conjunto de carcasa 21000-16-05-15-072-03-02, asegurando el cumplimiento ininterrumpido de la API 670.
Guía de selección de modelos y comparación técnica
Evaluar configuraciones de carcasas alternativas garantiza un ajuste mecánico óptimo para el espacio libre de su máquina específica. Revise la comparación técnica a continuación:
| Número de modelo | Opción de sonda y cable | Profundidad de penetración | Recomendación de ingeniería |
|---|---|---|---|
| 21000-16-05-15-072-03-02 (Modelo actual) | 3300 XL 8 mm (cable de 0,5 m) | 7,2 pulgadas de penetración total | Óptimo para penetraciones de caja de máquina profundas que requieren carcasas a prueba de explosiones CSA. |
| 21000-28-10-15-030-04-02 | Opción de sonda alternativa | Variante de penetración más corta | Recomendado para cajas de montaje poco profundas con holguras de instalación radiales restringidas. |
Preguntas frecuentes profesionales
Pregunta: ¿Por qué los técnicos de instrumentos deben verificar los requisitos de contrataladrado en las cajas de las máquinas al instalar el 21000-16-05-15-072-03-02?
Respuesta: Para longitudes de penetración de la sonda entre 1,0 y 2,0 pulgadas, el contrataladrado evita que los efectos de interferencia de vista lateral o trasera de la carcasa distorsionen las señales de corrientes de Foucault.
Pregunta: ¿Cómo afecta la clasificación de la carcasa CSA Tipo 4 a las instalaciones de compresores exteriores?
Respuesta: La clasificación Tipo 4 garantiza una protección completa contra el polvo arrastrado por el viento, la lluvia y la entrada de agua dirigida por manguera en entornos de plataformas marinas expuestas.
Pregunta: ¿Qué precaución específica se aplica cuando las longitudes de penetración de la sonda exceden los 300 mm (12 in)?
Respuesta: Los instaladores deben agregar un soporte de manguito rígido cerca de la punta de la sonda para evitar que la resonancia armónica dañe la estructura mecánica interna.
Pregunta: ¿Puede el personal de mantenimiento acceder al número de serie de la sonda una vez que la carcasa está completamente montada?
Respuesta: Sí, los números de pieza y los números de serie de la sonda se muestran en una etiqueta de bandera externa asegurada a la sección visible del cable de la sonda.
Pregunta: ¿Qué especificación de sellador de roscas se requiere para las entradas de conducto 3/4-14 NPT?
Respuesta: Los técnicos deben aplicar un lubricante de roscas no endurecible certificado que cumpla con los códigos de instalación a prueba de explosiones en áreas peligrosas.
