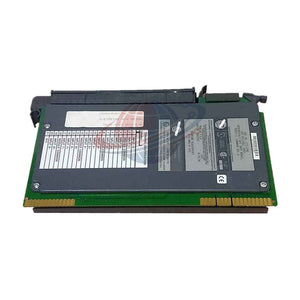

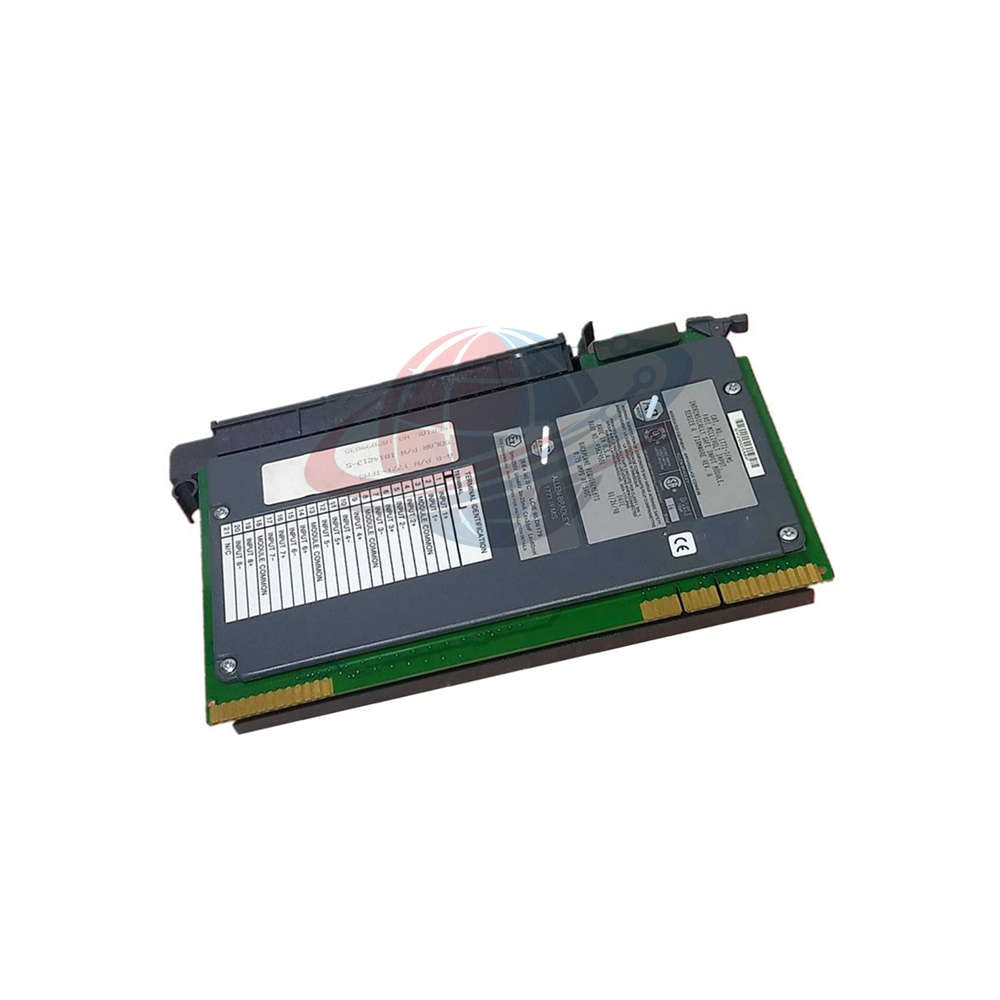

1771-IFMS AB PLC 5 Módulo Analógico Fast Millivolt de 8 Canales 0-50mV

Procesamiento de Señal de Precisión

El 1771-IFMS se presenta como una solución analógica especializada para la plataforma PLC 5, diseñado específicamente para la adquisición de voltaje de bajo nivel y alta precisión. Este módulo proporciona ocho canales de entrada diferencial diseñados para interactuar con sensores de nivel de milivoltios en entornos volátiles. Al integrar circuitos intrínsecamente seguros, el 1771-IFMS elimina la necesidad de barreras de seguridad externas en muchas aplicaciones de bajo voltaje. Su convertidor A/D monotónico asegura una transición de datos fluida sin códigos perdidos, manteniendo una alta linealidad en todo el espectro de medición de 0-50 mV.

Especificaciones Técnicas

• Marca: Allen-Bradley / Rockwell Automation
• Modelo: 1771-IFMS
• Serie: PLC 5 E/S Analógicas
• Tipo de Entrada: 8 Entradas Diferenciales de Milivoltios
• Rango de Medición: 0 a 50 mV CC
• Resolución A/D: Binario de 12 bits (1 parte en 4096)
• Precisión: 0.1% del rango @ 25 C
• Linealidad y Repetibilidad: +/- 1 LSB
• Velocidad de Escaneo: 14.5 ms para los 8 canales (Modo Rápido)
• Impedancia de Entrada: 1 Megaohmio
• Rechazo de Modo Común: 100 dB @ 60 Hz
• Corriente del Backplane: 750 mA @ 5V CC
• Brazo de Cableado: 1771-WG
• Temperatura de Funcionamiento: 0 a 60 C (32 a 140 F)
• Resistencia Ambiental: Con revestimiento conforme para protección contra atmósferas hostiles

Perspectiva de Global PLC Spare HUB

El 1771-IFMS es un componente heredado crítico para industrias que requieren precisión de milivoltios de alta velocidad, como el procesamiento metalúrgico o químico especializado. A diferencia de los módulos analógicos estándar, el 1771-IFMS está optimizado para entornos de respuesta rápida donde las actualizaciones de datos a nivel de milisegundos son innegociables. El Revestimiento Conforme proporciona una capa adicional de defensa contra gases corrosivos, un requisito común en las instalaciones PLC 5 antiguas que aún funcionan hoy en día.

Equipos y Aplicaciones Compatibles

• Integración de Termopares: Interfaz directa de milivoltios para el monitoreo de hornos de alta temperatura.
• Transductores de Galgas Extensiométricas: Medición de estrés mecánico o peso en zonas peligrosas.
• Analizadores de Laboratorio: Conexión a salidas de instrumentación científica de bajo nivel.
• Compatibilidad de Chasis: Se instala en cualquier chasis de E/S Universal 1771 gestionado por procesadores PLC 5.

Capacidades de Diagnóstico y Protección

• Protección contra sobrevoltaje: Protección de entrada de hasta 32 V para evitar fallos de hardware durante sobretensiones.
• Límite de voltaje de lado seguro: Las conexiones no intrínsecamente seguras están clasificadas para soportar hasta 250 V RMS.
• Integridad de datos: Formatos de datos configurables (+/- 32,767 Binario o +/- 9999 BCD) para simplificar los cálculos del PLC.
• Diagnósticos físicos: Verificación de estado mediante la salud de la comunicación del backplane y los bits de E/S a nivel del procesador.

Envío y Garantía

• Política de Garantía: Garantía profesional de reemplazo de 12 meses en todas las unidades.
• Transportistas Expresos: Envío prioritario a través de FedEx, UPS y DHL.
• Procesamiento de Pedidos: Envío rápido en 24-48 horas desde nuestro centro global.
• Contenido del Paquete: Un (1) módulo 1771-IFMS con documentación técnica.

Preguntas Frecuentes de Ingeniería Avanzada

Pregunta: ¿El 1771-IFMS admite el intercambio en caliente (RIUP)?

Respuesta: No. Debe quitar la alimentación del chasis PLC 5 antes de la instalación o extracción para evitar daños eléctricos.

Pregunta: ¿Por qué la impedancia de entrada tiene una clasificación de 1 Megaohmio?

Respuesta: Esta alta impedancia asegura una carga mínima del circuito, lo cual es vital para mantener la precisión de las pequeñas señales de milivoltios.

Pregunta: ¿Cuál es el beneficio del revestimiento conforme en este módulo específico?

Respuesta: Protege los componentes internos de la humedad, el polvo y los contaminantes químicos, prolongando significativamente la vida útil en las plantas industriales.

Pregunta: ¿Puedo usar el 1771-IFMS para señales estándar de 4-20 mA?

Respuesta: No. Este módulo está diseñado estrictamente para rangos de 0-50 mV; usarlo para 4-20 mA excederá los límites de protección de voltaje de entrada.

Pregunta: ¿Qué sucede si el voltaje de modo común excede los 10 V CC?

Respuesta: La precisión se degradará rápidamente y corre el riesgo de activar el circuito de protección contra sobrevoltaje de 32 V o dañar el convertidor A/D.

Guía de Adquisición y Selección

• Confirme que la salida de su sensor se encuentre dentro del rango de 0-50 mV antes de seleccionar el 1771-IFMS.
• Utilice siempre el brazo de cableado 1771-WG para garantizar una terminación adecuada y un espaciado de seguridad.
• Este módulo es ideal para mantener los sistemas PLC 5 existentes donde la actualización de todo el rack es demasiado costosa.
• Asegúrese de que el lado del campo cumpla con los códigos de temperatura T6 de América del Norte para instalaciones en ubicaciones peligrosas.
