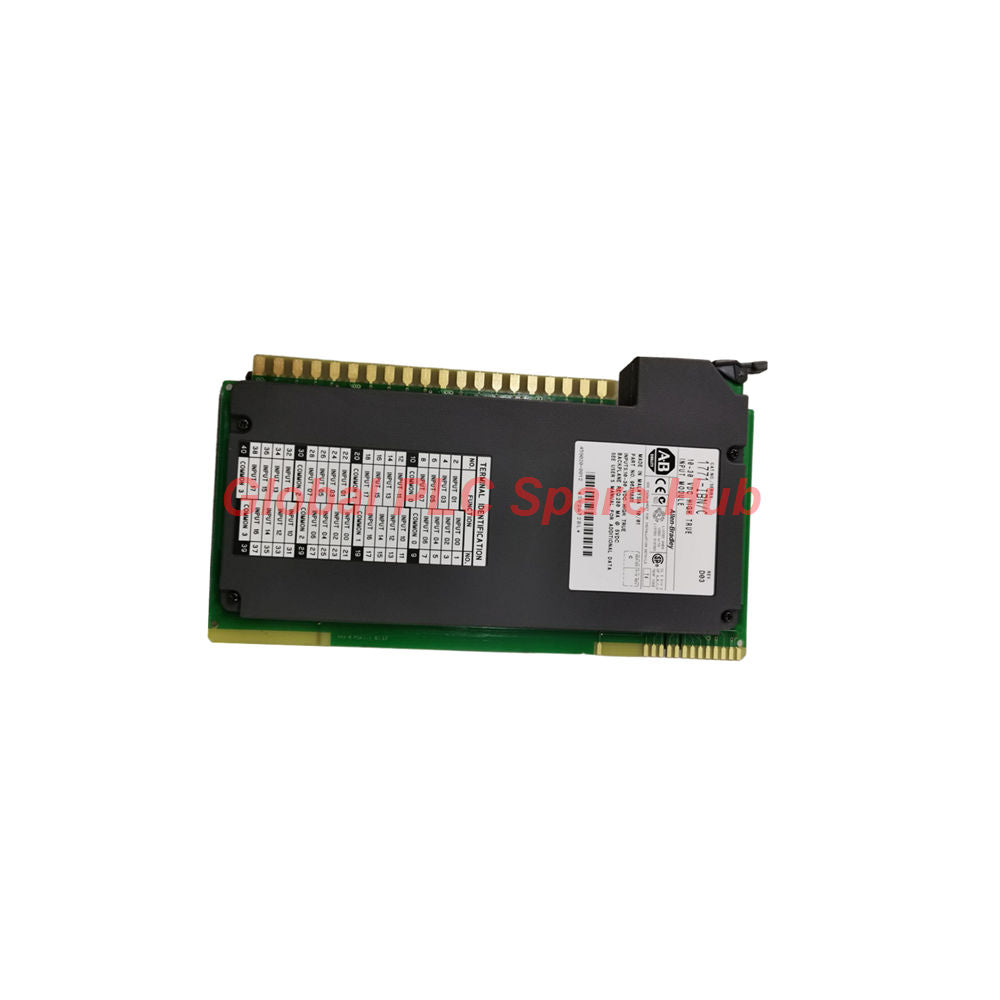

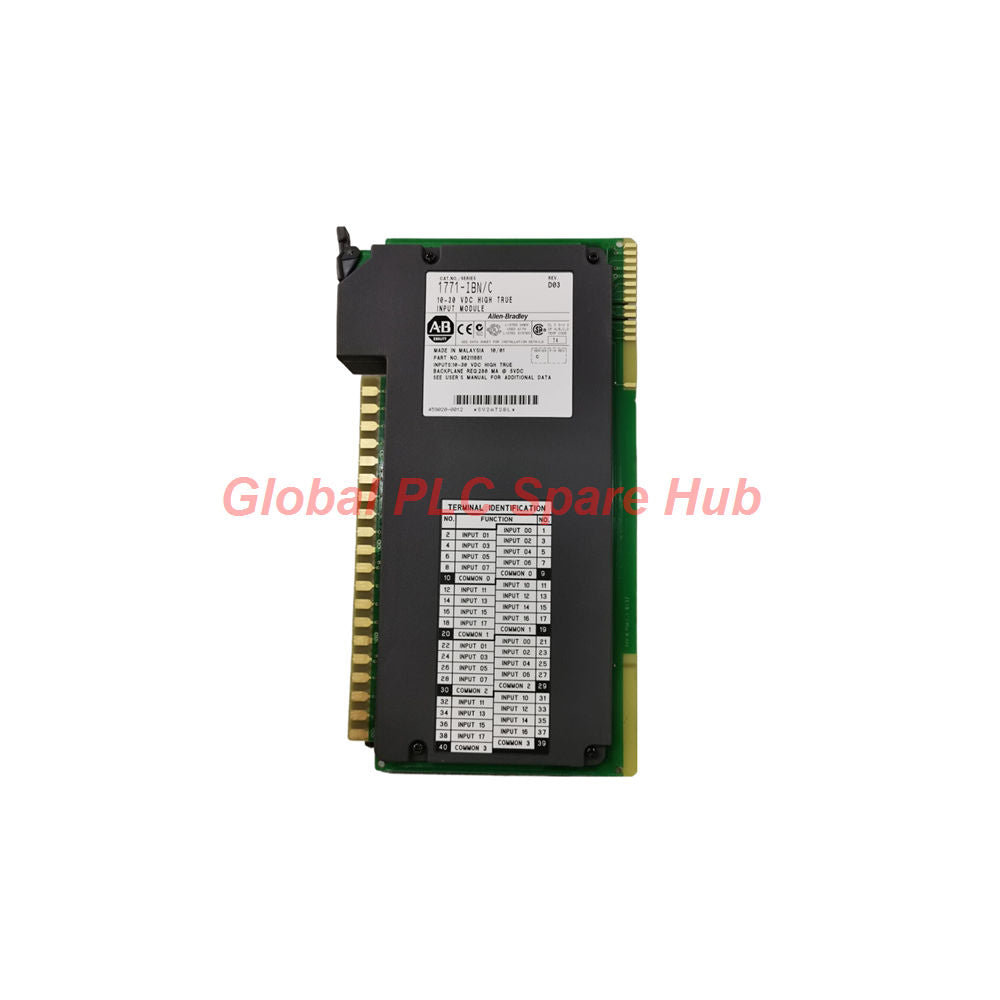

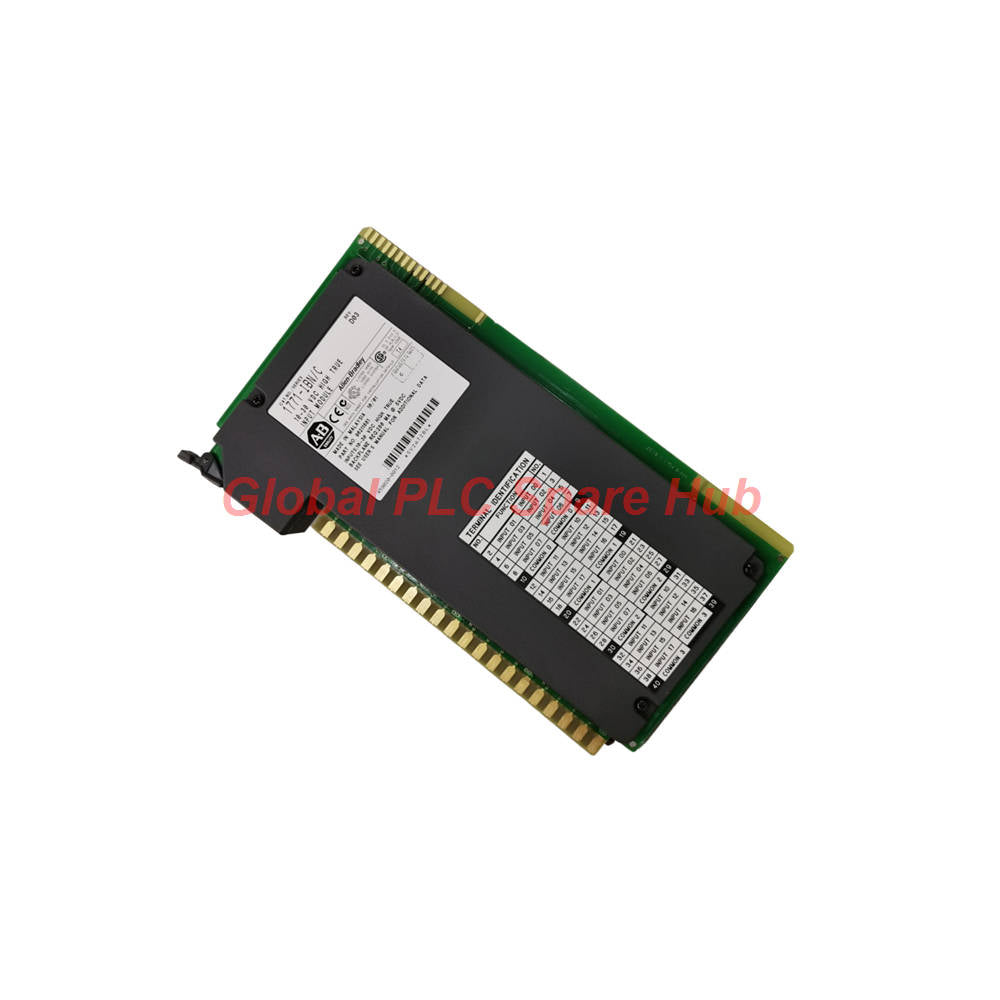

Módulo de entrada PLC-5 1771-IBN de Rockwell Automation

Módulo de entrada de CC de 32 puntos Allen-Bradley 1771-IBN para PLC-5

El Allen-Bradley 1771-IBN es un módulo de entrada digital de CC de 32 canales para sistemas de control PLC-5. Monitorea señales de campo provenientes de interruptores, pulsadores, contactos auxiliares y sensores de CC compatibles. Cada canal de entrada representa un bit de estado correspondiente en la tabla de datos del PLC, lo que permite al controlador evaluar las condiciones de campo y ejecutar la lógica programada.

Diseñado para la plataforma de E/S 1771, el 1771-IBN funciona con un rango de voltaje de entrada especificado de 10–30 VCC. Sus cuatro grupos de ocho entradas proporcionan una estructura práctica para organizar el cableado de campo y la resolución de problemas de señales individuales.

01 | Arquitectura de la señal: Desde el dispositivo de campo hasta la lógica del PLC

Señal de campo → Acondicionamiento y filtrado de entrada → Indicador de estado del canal → Bit de la tabla de datos del PLC → Lógica de control

• Interfaz de campo: Acepta señales de CC compatibles de dispositivos discretos, incluidos interruptores de contacto seco y sensores electrónicos adecuados.
• Acondicionamiento de entrada: Aplica filtrado de entrada para ayudar a reducir el efecto del ruido eléctrico en el reconocimiento de la señal.
• Indicación de canal: Proporciona 32 indicadores de estado en el panel frontal para verificar los estados de cada entrada.
• Interfaz del controlador: Actualiza los bits de entrada correspondientes para que la lógica del PLC-5 pueda evaluar las condiciones de la máquina y del proceso.
• Protección eléctrica: Utiliza aislamiento optoelectrónico para ayudar a proteger los circuitos del sistema contra perturbaciones eléctricas del lado de campo.

Esta arquitectura admite el monitoreo de estado discreto en lugar de la medición analógica. El módulo no mide directamente un valor de proceso que varía continuamente, como la presión o la temperatura.

02 | Datos técnicos de un vistazo

Parámetro	Especificación
Fabricante	Rockwell Automation
Marca	Allen-Bradley
Número de catálogo	1771-IBN
Familia de producto	PLC-5 / Boletín 1771
Tipo de módulo	Entrada discreta de CC
Número de entradas	32 canales
Disposición de las entradas	4 grupos de 8 canales
Voltaje de entrada de operación	10–30 VCC
Categoría de voltaje	10–60 VCC, sumidero (carga de fuente), según se suministra
Voltaje mínimo en estado ENCENDIDO (ON)	10 VCC
Voltaje máximo en estado APAGADO (OFF)	5 VCC
Corriente máxima en estado APAGADO (OFF)	1.7 mA
Corriente de entrada típica	4.7 mA a 10 VCC; 15.6 mA a 30 VCC
Corriente del plano posterior (backplane)	280 mA a 5 VCC, máximo según se suministra
Retardo de señal de entrada	Retardo de ENCENDIDO: 6 ± 2 ms en los datos detallados suministrados; confirme la revisión exacta
Retardo de señal de APAGADO	Conflictos en los datos de origen; verifique con el manual correspondiente
Brazo de cableado	1771-WN
Indicadores de estado de entrada	32 LED de canal
Direccionamiento	Direccionamiento de E/S de 1/2 ranura y 1 ranura, sujeto a la configuración del sistema
Calibre del cable	0.25–2.5 mm² (22–14 AWG), según se suministra
Clasificación de aislamiento del cable	75 °C o superior
Espesor máximo del aislamiento	1.2 mm, según se suministra
Par de apriete del tornillo del brazo de cableado	1.0 N·m, según se suministra
Dimensiones	Aproximadamente 89 × 165 × 51 mm (3.5 × 6.5 × 2.0 pulg.)
Tipo de envolvente	Tipo abierto
Recubrimiento conformado	Listado en los datos del producto suministrados; verifique la revisión exacta del catálogo
UPC	10662468268094

Nota de verificación de ingeniería: La información suministrada enumera la disipación de potencia máxima tanto como 15.6 W como 16.4 W. También proporciona información contradictoria sobre el retardo de APAGADO y diferentes descripciones de la categoría de voltaje. Confirme estos valores con la documentación oficial de la revisión del módulo instalado antes de usarlos para la aprobación del diseño o la validación de reemplazo.

03 | Agrupación de entradas y lógica de instalación

El 1771-IBN divide sus 32 entradas en cuatro grupos de ocho. Esta estructura ayuda a los ingenieros a organizar los dispositivos de campo por sección de máquina, función de enclavamiento o área de proceso.

• Grupo 1: Asigne un grupo lógico de ocho señales de campo, como comandos de operador o permisivos locales.
• Grupo 2: Organice señales adicionales de estado de la máquina o retroalimentación de contactos auxiliares.
• Grupo 3: Asigne entradas discretas compatibles para condiciones de secuencia o enclavamientos de equipos.
• Grupo 4: Utilice los canales restantes para otras funciones de entrada de campo verificadas.

Estos son ejemplos de organización de ingeniería, no funciones de canal fijas asignadas por el fabricante. Las asignaciones reales de los canales dependen del programa de control y de los planos de cableado de campo.

Consideraciones sobre el chasis y el cableado

• Instale el módulo en un chasis de E/S del Boletín 1771 compatible, como una configuración 1771-A1B a 1771-A4B aplicable.
• Utilice el brazo de cableado 1771-WN especificado y confirme la asignación correcta de los terminales antes de conectar los conductores de campo.
• Verifique la ranura del chasis, la posición de la llave (keying), el direccionamiento de E/S y la configuración del controlador con la documentación de instalación aplicable.
• Verifique la polaridad de campo, las conexiones comunes, el comportamiento del dispositivo fuente/sumidero (source/sink) y la corriente de entrada antes de energizar el circuito.
• Siga los procedimientos de bloqueo/etiquetado (lockout/tagout) del sitio y aísle la energía peligrosa antes de retirar o instalar el módulo.

La información de codificación (keying) suministrada identifica las posiciones entre los pines 18 y 20 para el conector superior y los pines 14 y 16 para el conector inferior. Confirme estas posiciones con el manual de hardware correspondiente antes de configurar las bandas de codificación del chasis.

04 | Dónde encaja el 1771-IBN en un sistema de control

Área de aplicación	Señales de campo típicas	Valor de ingeniería
Control de máquinas PLC-5	Pulsadores, interruptores selectores, interruptores de límite	Proporciona entradas discretas de estado de operador y máquina.
Paneles de control de motores	Contactos auxiliares, retroalimentación de marcha, contactos permisivos	Permite a la lógica de control evaluar el estado del equipo y las condiciones de secuencia.
Sistemas de transporte	Interruptores de posición, límites de recorrido, contactos relacionados con atascos	Admite el monitoreo de posición y secuencia a través de la lógica del PLC.
Equipos de proceso	Contactos compatibles de interruptores de presión, nivel o temperatura	Convierte las condiciones discretas del proceso en estados legibles por el controlador.
Líneas de producción antiguas	Circuitos de campo discretos de 24 VCC existentes	Puede respaldar el mantenimiento de una instalación de E/S basada en 1771 compatible.

La compatibilidad del dispositivo depende del circuito de salida real, la polaridad de la señal, la corriente de fuga, el voltaje de campo y la disposición del cableado. Un sensor etiquetado como 24 VCC no es automáticamente compatible sin verificar su interfaz eléctrica.

05 | Diagnóstico de campo: Lea la ruta de la señal, no solo el LED

Condición observada	Posible causa	Verificación recomendada
El LED de entrada permanece APAGADO cuando el dispositivo de campo opera	Falta de voltaje de campo, conductor abierto, polaridad incorrecta o nivel de señal inadecuado	Mida el circuito de entrada en los terminales designados y compare el resultado con los requisitos de estado ENCENDIDO del módulo.
El LED de entrada permanece ENCENDIDO después de que el dispositivo se libera	Voltaje residual, corriente de fuga, diafonía (cross-talk) en el cableado o contacto atascado	Verifique la salida del dispositivo de campo y el voltaje/corriente en estado APAGADO. Compare la lectura con los límites de estado APAGADO especificados.
El LED cambia de estado pero la lógica del PLC no responde	Desajuste de direccionamiento, referencia incorrecta en la tabla de datos, lógica del programa o problema de configuración	Compare el canal físico con la dirección de entrada configurada y monitoree el bit correspondiente en la tabla de datos.
Varios canales fallan juntos	Suministro compartido, cableado común, problema de cableado a nivel de grupo o problema en el chasis/backplane	Inspeccione el grupo afectado, el suministro de campo, las conexiones del brazo de cableado y el estado del chasis antes de reemplazar el módulo.
Se producen transiciones de entrada intermitentes	Terminales flojos, interferencia eléctrica, rebote de contacto o voltaje de señal marginal	Inspeccione las conexiones y las prácticas de puesta a tierra, mida la señal durante la operación y evalúe el efecto del filtrado de entrada en la respuesta del proceso.

Secuencia de diagnóstico práctica: Comience en el dispositivo de campo, verifique el voltaje y la polaridad en el brazo de cableado, observe el LED del canal y luego verifique el bit correspondiente en la tabla de datos del PLC. Esto separa las fallas de cableado de campo de las fallas de direccionamiento o de la lógica del programa y ayuda a evitar el reemplazo innecesario del módulo.

El 1771-IBN proporciona indicación del estado del canal, pero no debe tratarse como un módulo de diagnóstico inteligente con identificación integrada de cada falla de campo. Los LED muestran el estado de la entrada; no prueban de forma independiente que un sensor, cable o actuador aguas abajo funcione correctamente.

06 | Perspectiva de Global PLC Spare HUB

Al reemplazar un 1771-IBN en una instalación de PLC-5 en funcionamiento, hacer coincidir el número de catálogo es solo el primer paso. Los ingenieros también deben confirmar la compatibilidad del chasis, el método de direccionamiento de E/S, la disposición del brazo de cableado, el voltaje de entrada, el tipo de salida del dispositivo de campo y el mapeo del programa de control.

El rango de operación de 10–30 VCC es particularmente importante al evaluar circuitos nominales de 24 VCC. Verifique el voltaje en el módulo bajo condiciones de operación reales en lugar de confiar únicamente en la placa de identificación de la fuente de alimentación. Los tendidos de cables largos, las conexiones deficientes y la fuga del dispositivo de campo pueden afectar el voltaje visto en la entrada.

Para sistemas antiguos, documente el mapeo original de canal a dispositivo antes de la extracción. Después de la instalación, verifique las 32 indicaciones de canal según corresponda, compare los estados de la tabla de datos del PLC con las condiciones de campo y pruebe los enclavamientos relevantes utilizando procedimientos de puesta en marcha aprobados.

No asuma que un módulo de entrada más nuevo es un sustituto directo simplemente porque tiene 32 entradas de CC. Las diferencias en la arquitectura del chasis, la disposición de los terminales, los umbrales eléctricos, el direccionamiento y el soporte del controlador pueden requerir cambios de ingeniería.

07 | Condición del producto, garantía y envío

• Producto: Módulo de entrada discreta de CC para PLC-5 Allen-Bradley 1771-IBN
• Condición: Nuevo y original en empaque de fábrica, sujeto a confirmación de pedido
• Garantía: 12 meses, sujeto a los términos de garantía aplicables del vendedor
• Métodos de envío: FedEx, UPS o DHL, sujeto a destino y disponibilidad del servicio
• Antes de realizar el pedido: Proporcione el número de catálogo completo, el modelo de chasis instalado y cualquier información de revisión del módulo disponible para una verificación de compatibilidad.

08 | Preguntas frecuentes

P1. ¿Qué información debo proporcionar para verificar un reemplazo del 1771-IBN?

Respuesta: Proporcione el número de catálogo, el modelo del chasis, la revisión del módulo, el número del brazo de cableado existente y una descripción de las señales de campo. Las fotos de la placa de identificación y la disposición del cableado pueden ayudar a identificar diferencias de configuración antes del envío.

P2. ¿Puede el 1771-IBN aceptar señales de un sensor electrónico de tres cables?

Respuesta: Puede ser adecuado si el tipo de salida, la polaridad, el voltaje, la corriente de fuga y el cableado común del sensor coinciden con los requisitos del módulo. Primero verifique la hoja de datos y el diagrama de cableado del sensor; no asuma que cada sensor PNP o NPN se conectará correctamente.

P3. ¿Cómo debo investigar una entrada que funciona de forma intermitente durante la operación de la máquina?

Respuesta: Mida la señal mientras ocurre la falla, inspeccione la firmeza de los terminales y verifique si hay caídas de tensión o interferencia eléctrica. Compare el LED del canal con el bit de entrada del PLC para determinar si el problema se origina en el circuito de campo o en la configuración del controlador.

P4. ¿Es el 1771-IBN adecuado para el conteo de pulsos de alta velocidad?

Respuesta: No lo seleccione para conteo de alta velocidad sin confirmar su tiempo de respuesta de entrada y las características de pulso requeridas. Los datos suministrados incluyen un retardo de señal a escala de milisegundos, por lo que las aplicaciones con pulsos cortos o altas frecuencias pueden requerir un contador diseñado específicamente o un módulo de entrada más rápido.

P5. ¿Qué debo verificar antes de comprar un repuesto para un sistema PLC-5 obsoleto?

Respuesta: Confirme el número de catálogo exacto, la revisión, el ajuste al chasis, la disposición del cableado, el direccionamiento del controlador y la compatibilidad eléctrica. También verifique la declaración de condición del vendedor, la cobertura de la garantía, el tiempo de entrega y las opciones de envío. Si la instalación es crítica para la seguridad, complete una revisión formal de compatibilidad y puesta en marcha antes de devolver el sistema al servicio.
