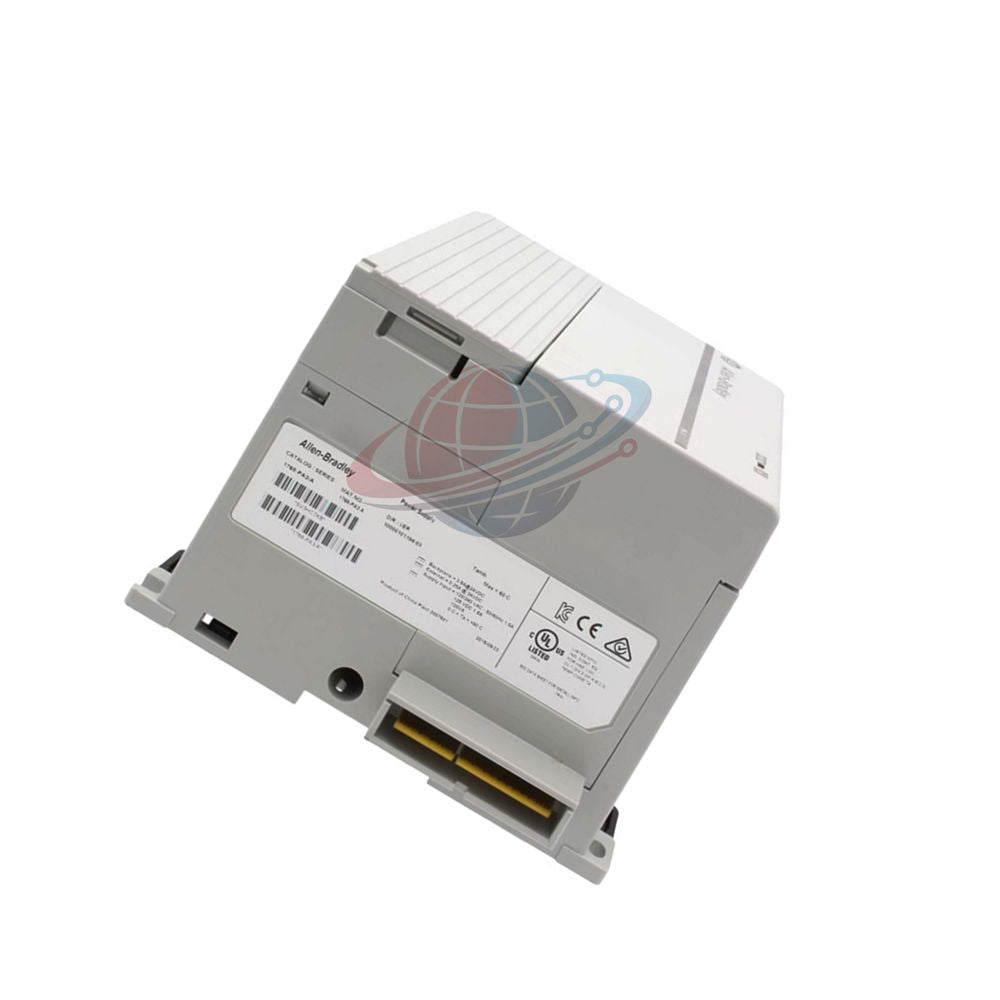

Módulo de fuente de alimentación Allen-Bradley CompactLogix 1768-PA3 nuevo
Manufacturer: Allen-Bradley
Product No.: 1768-PA3
Condition： En stock
Product Type: Módulo de Fuente de Alimentación
Product Origin: USA
Payment: T/T, Western Union
Weight: 540g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto
La 1768-PA3 es una fuente de alimentación CompactLogix de alto rendimiento diseñada para energizar el plano posterior 1768. Cuenta con un robusto diseño de doble entrada, que acepta rangos de voltaje tanto de CA (85–265V) como de CC (108–132V). Este módulo sirve como fuente de energía fundamental para los controladores de la serie 1768-L4x y la E/S de expansión asociada. Al proporcionar 1.4 A a 24 V CC al plano posterior, la 1768-PA3 garantiza una potencia estable del lado lógico para tareas complejas de movimiento y comunicación.
Especificaciones técnicas
- Marca: Allen-Bradley / Rockwell Automation
- Modelo: 1768-PA3
- Línea de productos: CompactLogix 1768
- Voltaje de entrada (CA): 85–265 V CA (47–63 Hz)
- Voltaje de entrada (CC): 108–132 V CC
- Salida del plano posterior: 1.4 amperios a 24 voltios
- Potencia máxima de entrada: 120 VA / 120 W
- Eficiencia: 75% Típica
- Corriente de irrupción (CA): 50 A a 132 V; 80 A a 265 V
- Voltaje de aislamiento: 30 V continuo
- Disipación de potencia: 30 vatios (máx.)
- Protección contra sobrecorriente: Fusible interno soldado (no reemplazable)
- Tipo de gabinete: Estilo abierto (montable en riel DIN o panel)
- Especificación de cableado: Cobre trenzado/sólido de 14–22 AWG
Conocimiento de Global PLC Spare HUB
La 1768-PA3 está diseñada específicamente para el "lado de la alimentación" de la arquitectura 1768. Un error de ingeniería común es intentar usar fuentes de alimentación 1769 en un plano posterior 1768; son física y eléctricamente incompatibles. Este módulo es el corazón de los sistemas 1768-L43 y 1768-L45, proporcionando la corriente necesaria para los módulos de movimiento SERCOS de alta velocidad.
Equipo compatible y escenarios de aplicación
- Controladores compatibles: 1768-L43, 1768-L43S, 1768-L45, 1768-L45S.
- Integración de E/S: Admite hasta 8 módulos de E/S compactas 1769 en el mismo banco.
- Control de movimiento: Ideal para maquinaria multieje que utiliza módulos 1768-M04SE.
- Sistemas de seguridad: Alimenta procesadores de seguridad GuardLogix 1768 para aplicaciones SIL3.
Capacidades de diagnóstico
- LED verde fijo: Funcionamiento normal; la alimentación del plano posterior es estable y está dentro del rango.
- LED apagado: Verifique el voltaje de la línea de entrada. Esto puede indicar un fusible interno disparado o una falla de alimentación principal.
- LED rojo fijo: Indica una falla crítica. Típicamente significa una potencia de salida de plano posterior no válida o una falla de hardware en el controlador/módulo de comunicación conectado.
Términos de envío y garantía
- Garantía: Garantía técnica integral de 12 meses.
- Manipulación: Se envía dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
- Global Express: Entrega confiable a través de FedEx, UPS y DHL.
- Integridad del paquete: Embalaje antiestático profesional (Peso de envío: 2 lbs).
Guía de selección e ingeniería
- Clasificación de distancia: Siempre verifique la "Clasificación de distancia de la fuente de alimentación" para cada módulo de E/S 1769 agregado. Si el módulo está demasiado lejos de la 1768-PA3, las caídas de voltaje pueden causar un comportamiento errático de la E/S.
- Planificación de la corriente de irrupción: Asegúrese de que sus disyuntores/fusibles aguas arriba puedan manejar la corriente de irrupción máxima de 80 A a 265 VCA para evitar disparos molestos durante el inicio del sistema.
Preguntas frecuentes de expertos
¿Por qué el LED de mi 1768-PA3 está apagado a pesar de tener una entrada de CA de 220 V?
El fusible interno puede haberse quemado. Este fusible está soldado y no es reemplazable. Si el fusible se ha ido, todo el módulo de la fuente de alimentación debe reemplazarse para garantizar la seguridad y el cumplimiento del sistema.
¿Puede este módulo alimentar directamente dispositivos de salida de la serie 1769?
No. La 1768-PA3 solo proporciona alimentación del plano posterior del lado lógico. Debe proporcionar alimentación externa a los bloques de terminales de sus módulos de salida para la actuación del dispositivo de campo.
¿Cuál es la principal diferencia entre las versiones de la Serie A y la Serie B?
La Serie B a menudo incluye componentes internos actualizados para una mejor disipación de calor y una mejor resistencia a la EMI, aunque siguen siendo funcionalmente intercambiables para los sistemas 1768.
¿Cómo manejo la entrada de doble voltaje durante la instalación?
No hay un interruptor de palanca manual. El módulo está diseñado para manejar los rangos de CA o CC especificados automáticamente. Asegúrese de que su cableado coincida con las marcas de los terminales para evitar fallas de fase a tierra.
¿Puedo usar una 1768-PA3 como fuente de alimentación independiente para otros dispositivos de 24 V CC?
No. Esta fuente de alimentación es propietaria del plano posterior CompactLogix 1768. No proporciona terminales de salida de 24 V CC externos para sensores auxiliares o unidades HMI.
