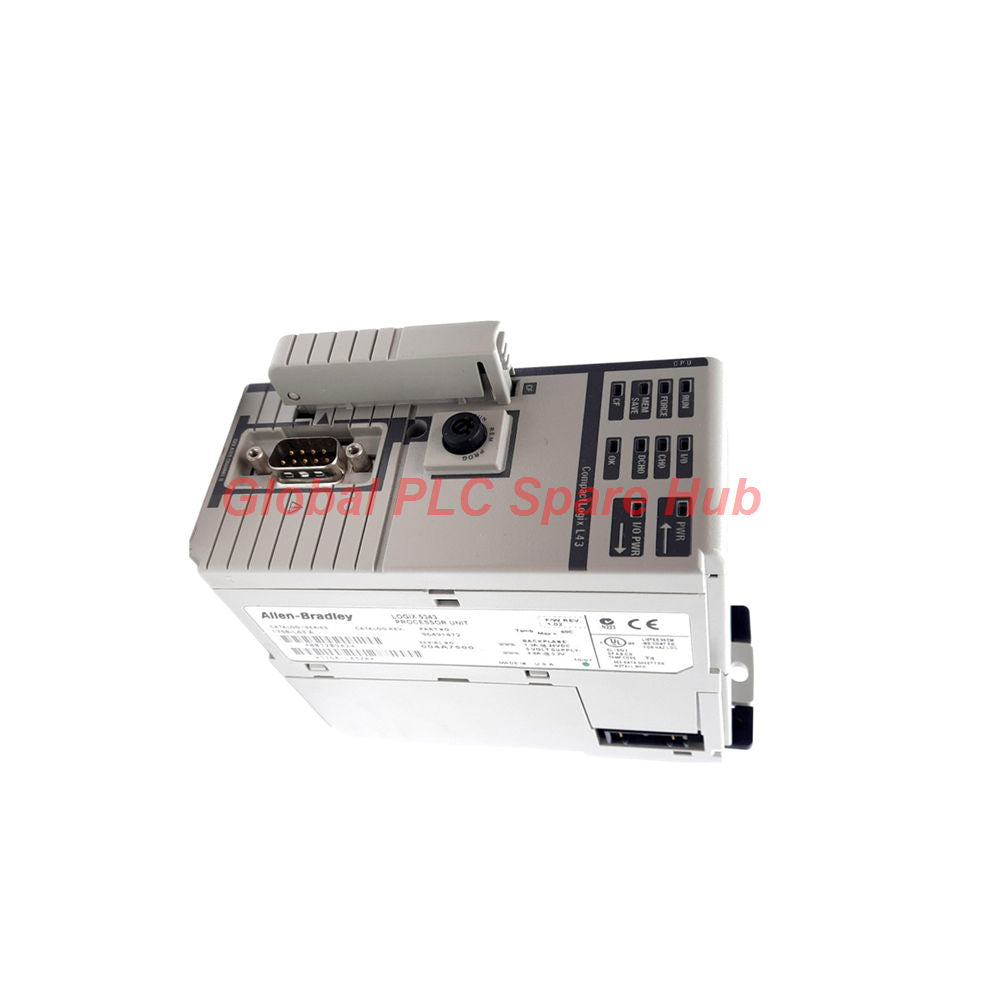

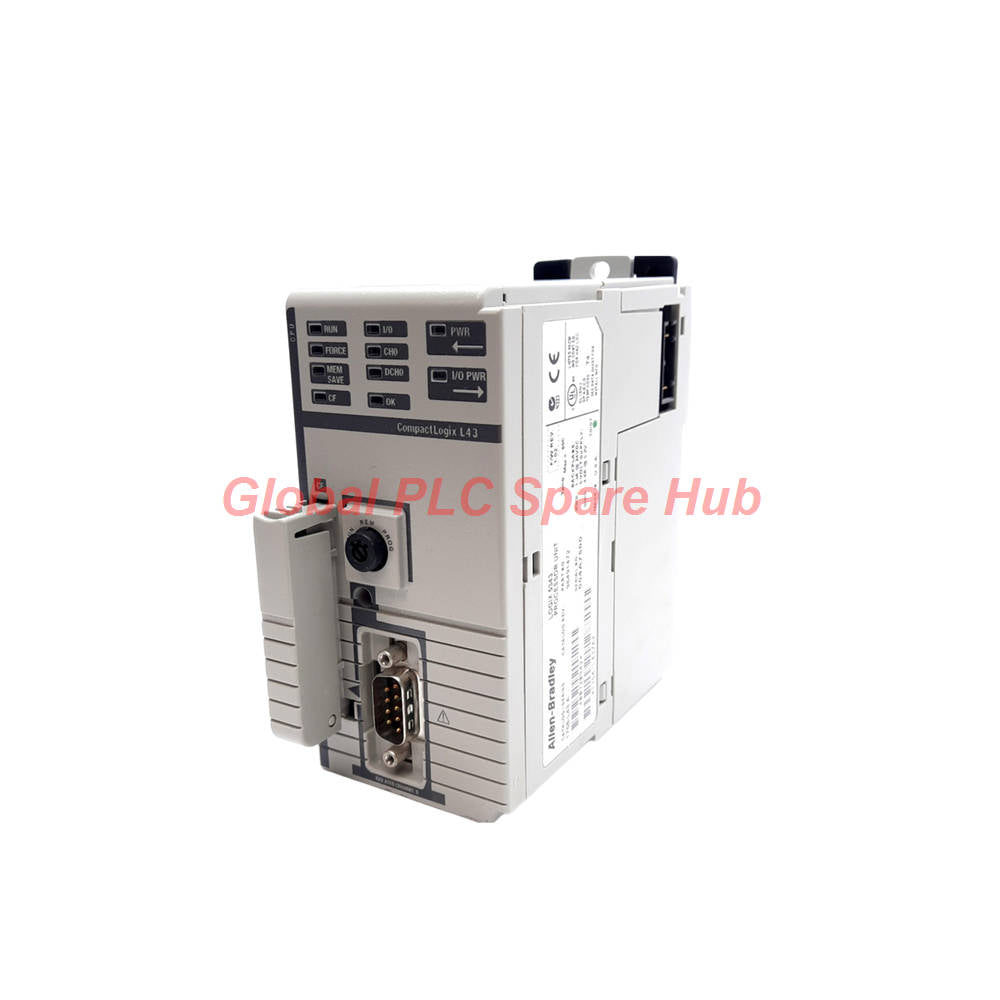

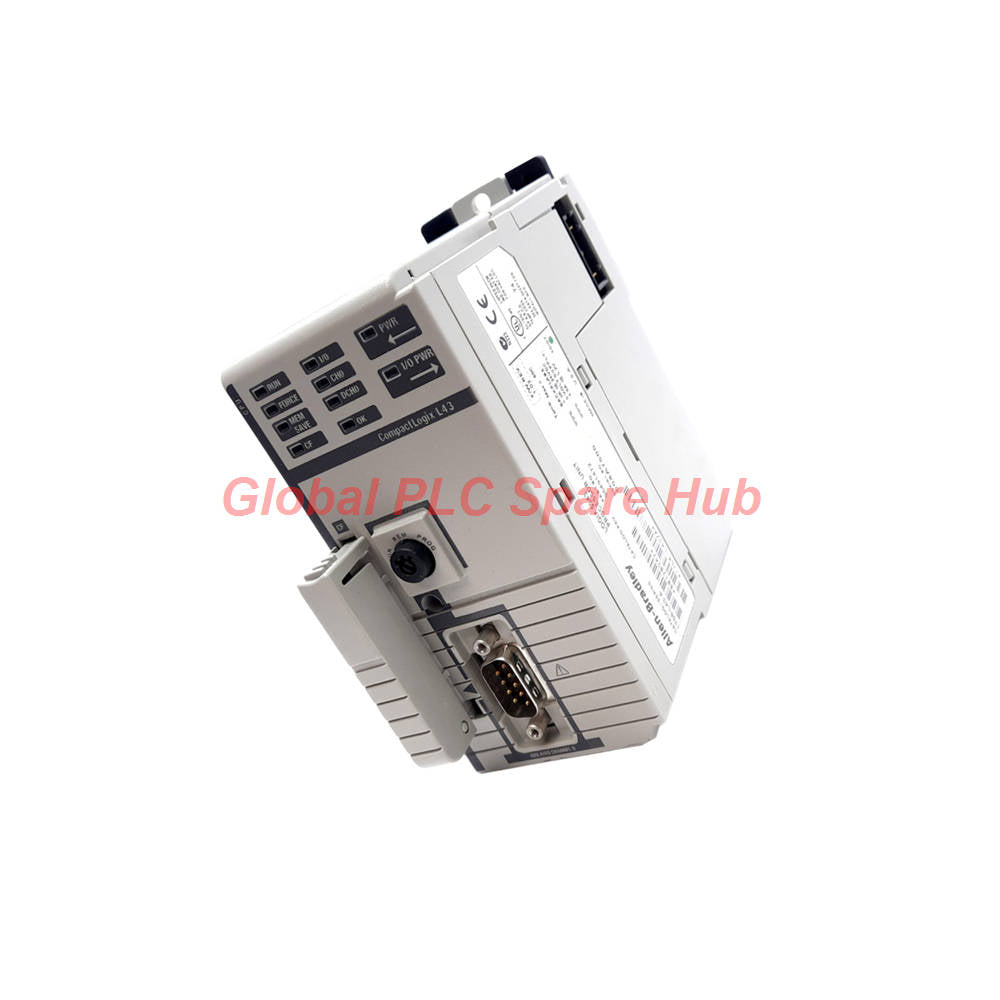

Controlador CompactLogix de 2 MB 1768-L43 de Rockwell Automation

1768-L43 Arquitectura del controlador Allen-Bradley CompactLogix

Diseñado para ofrecer un control de alto rendimiento para tareas de automatización industrial de escala media, el 1768-L43 es un procesador modular CompactLogix versátil de Rockwell Automation. Equipado con 2 MB de memoria de usuario integrada y compatible con hasta dieciséis (16) módulos de E/S compactas 1769 en dos bancos de E/S, este controlador aprovecha el potente motor Logix para proporcionar programación basada en etiquetas, capacidades de control de movimiento e integración perfecta con sistemas de seguridad en un formato compacto.

Especificaciones técnicas detalladas y parámetros operativos

Conocimientos y experiencia de campo de Global PLC Spare HUB

Al instalar el controlador 1768-L43 dentro de gabinetes industriales no acondicionados, los técnicos de campo de Global PLC Spare HUB enfatizan la importancia de mantener estrictas holguras térmicas (específicamente 105 mm de espacio superior/inferior y 90 mm de holgura lateral) para garantizar una refrigeración por convección adecuada. Además, debido a que este procesador consume una corriente de backplane significativa (1.3 A a 24 V y 2.0 A a 5.2 V), los diseñadores de sistemas deben calcular cuidadosamente la carga total de la fuente de alimentación antes de agregar la máxima expansión de E/S 1769.

Pautas de montaje del chasis e integración de hardware

• Flexibilidad de montaje: Se instala de forma segura en rieles DIN estándar o directamente en paneles traseros con tornillos de montaje M4 o #8.
• Almacenamiento no volátil: Admite tarjetas de memoria CompactFlash 1784-CF128 opcionales para copia de seguridad automática de programas y transferencias de datos modulares.
• Lenguajes de programación compatibles: Totalmente compatible con los lenguajes IEC estándar, incluidos lógica de escalera, lista de instrucciones y diagramas de bloques de funciones.

Diagnósticos avanzados y capacidades de detección de fallas

• Matriz LED completa: Los indicadores del panel frontal (incluidos PWR, I/O PWR, RUN, FORCE, MEM SAVE, OK, CF y CH0) proporcionan visibilidad instantánea del estado.
• Control de modo con llave: Cuenta con un interruptor de llave físico para un cambio manual seguro entre los modos de funcionamiento Run, Program y Remote.
• Protección de aislamiento: El puerto de comunicación serie RS-232 cuenta con un voltaje de aislamiento continuo de 30 V probado a 500 V CA para evitar daños por bucle de tierra.

Equipos objetivo y escenarios típicos de aplicaciones industriales

• Celdas de fabricación discretas: Coordinación de maquinaria de embalaje multieje y líneas de transferencia de manipulación de materiales automatizadas.
• Instalaciones de tratamiento de agua: Gestión de telemetría de estaciones de bombeo, válvulas de dosificación de productos químicos y nodos locales de registro de datos SCADA.
• Skids de proceso especializados: Control de intercambiadores de calor montados en skid, compresores y sistemas auxiliares de gestión de turbinas.

Logística global, garantía y pautas de adquisición

• Transportistas de carga exprés: Envío global acelerado enviado de forma segura a través de FedEx, UPS y DHL.
• Velocidad de cumplimiento: Los pedidos estándar se procesan, inspeccionan completamente y se envían en un plazo de 24 a 48 horas.
• Garantía de calidad: Respaldado por una garantía confiable de 12 meses que cubre defectos de fabricación electrónicos y mecánicos.

Preguntas frecuentes

P: ¿Cuál es la función principal de la tarjeta 1784-CF128 opcional cuando se usa con el 1768-L43?

R: La tarjeta CompactFlash 1784-CF128 proporciona una copia de seguridad de memoria no volátil, lo que permite la carga automática de programas de usuario al iniciar y una transferencia de datos modular segura.

P: ¿Qué cable de comunicación se recomienda para conectar una PC de programación al puerto serie del controlador?

R: El controlador cuenta con un puerto RS-232 que se conecta mediante un cable serie de ángulo recto 1756-CP3 o 1747-CP3 de 3 metros.

P: ¿Puede este controlador admitir racks de E/S distribuidas más allá del chasis local?

R: Sí, el 1768-L43 admite hasta 16 módulos de E/S totales distribuidos en un máximo de 2 bancos de E/S físicos.

P: ¿Qué precauciones se deben tomar con respecto a la ventilación y las holguras del gabinete?

R: Mantenga al menos 105 mm de holgura vertical y 90 mm de espacio horizontal alrededor de la unidad para evitar una sobrecarga térmica dentro del rango de operación de 0 °C a 60 °C.

P: Guía de compra: ¿Cómo verifico la compatibilidad de la fuente de alimentación antes de agregar E/S de expansión?

R: Calcule el consumo acumulado de corriente de 5.2 VCC y 24 VCC de todos los módulos 1769 planificados para asegurarse de que la fuente de alimentación de su sistema no exceda los umbrales de capacidad.
