Módulo de comunicación CompactLogix 1768-CNB de Rockwell Automation

Descripción general del sistema y arquitectura de ingeniería

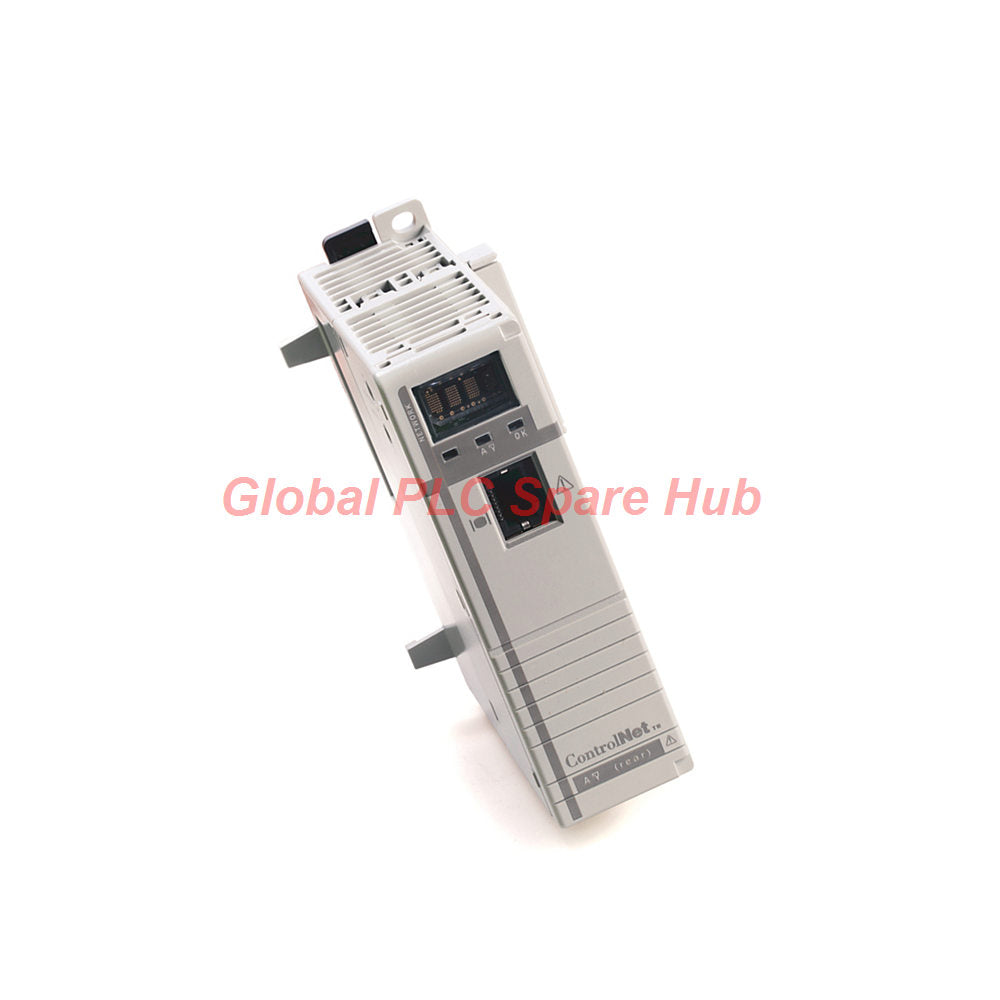

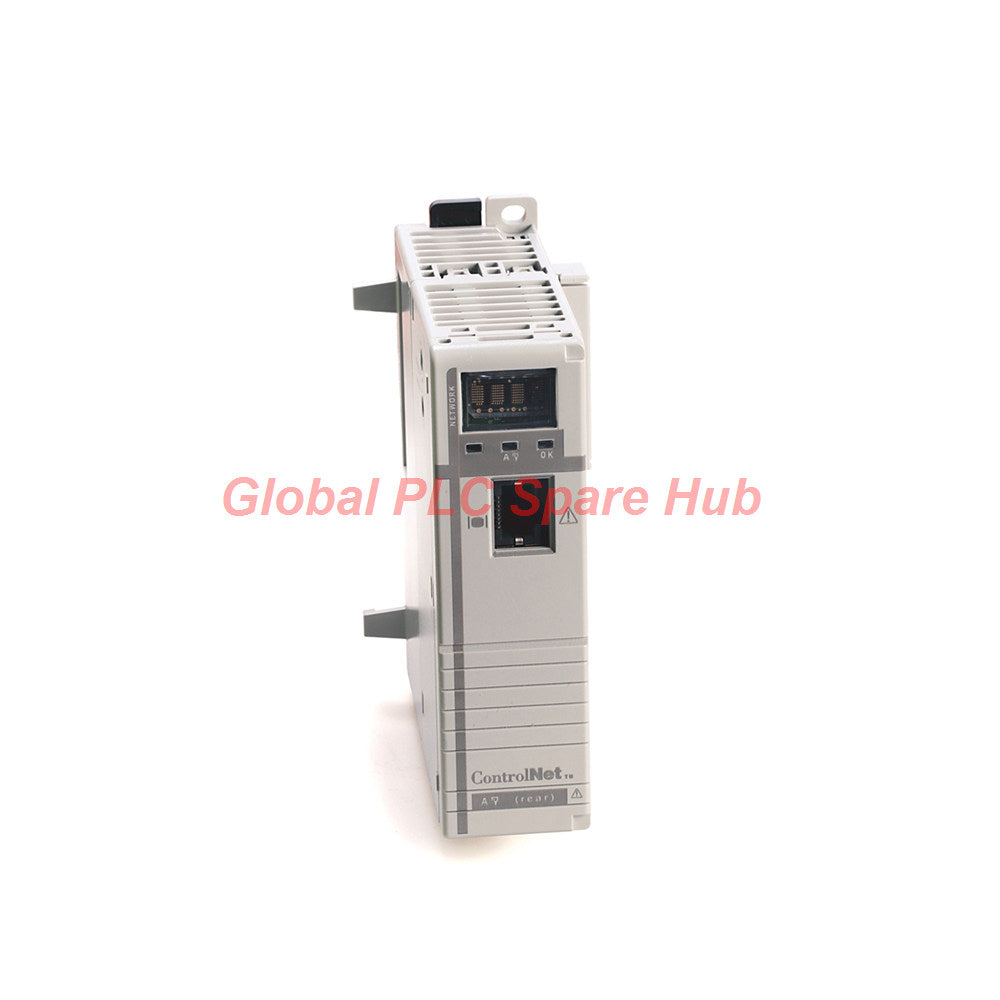

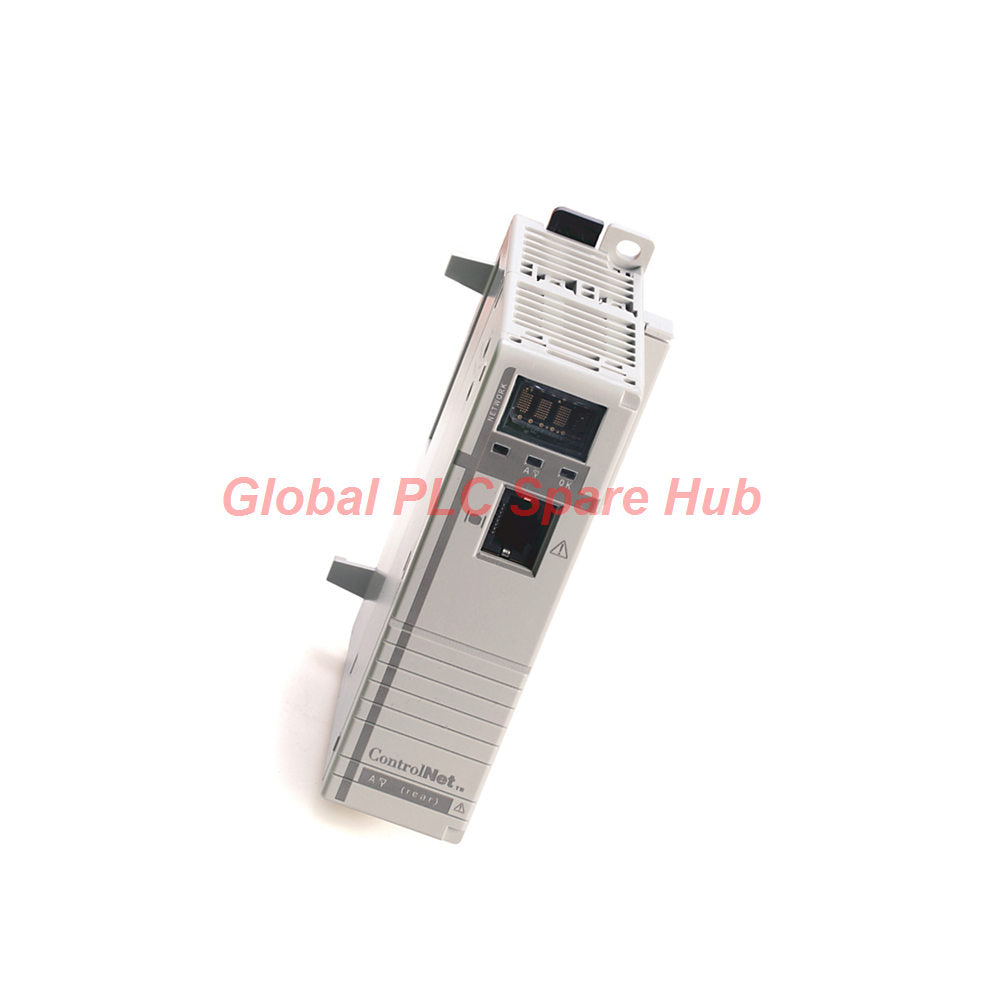

El módulo 1768-CNB funciona como una interfaz de comunicación dedicada para ControlNet, diseñada por Allen-Bradley (Rockwell Automation). Diseñada para la serie CompactLogix, esta interfaz de comunicación facilita el intercambio de datos determinista y de alta velocidad en redes industriales exigentes.

Desglose de parámetros técnicos

• Fabricante y marca: Rockwell Automation / Allen-Bradley
• Serie y tipo de producto: CompactLogix / Interfaz de comunicación
• Número de catálogo: 1768-CNB
• Velocidad de red y límite de nodos: tasa de comunicación de 5 Mbps con soporte para hasta 99 nodos de red
• Capacidad de conexión: máximo de 48 conexiones activas del sistema
• Consumo eléctrico y disipación: 1.0 Amperio a 5V CC de corriente de placa base; consumo de potencia de 5.14 Vatios (salida térmica de 17.5 BTU/hora)
• Aislamiento y límites ambientales: clasificación de aislamiento de 30 Voltios; rango térmico operativo de 0 a 60 grados Celsius (rango de almacenamiento de -40 a 85 grados Celsius)
• Dimensiones físicas y peso: 132 x 56.7 x 105.1 mm (5.20 x 2.23 x 4.12 pulgadas); 0.260 kg (0.57 lbs)
• Puertos físicos y montaje: 1 conector BNC para medios estándar, 1 puerto NAP RJ45 blindado; se monta mediante riel DIN, panel directo o chasis 1768

Aplicaciones industriales y hardware de destino

Diseñado para arquitecturas industriales de misión crítica, el 1768-CNB se implementa ampliamente en redes con redundancia de medios, bucles de seguridad intrínseca, sistemas de fabricación discreta de alta velocidad y configuraciones de controladores redundantes que utilizan marcos PAC de CompactLogix.

Capacidades de diagnóstico e indicadores operativos

El módulo depende de indicadores LED de estado integrados y herramientas de gestión de red directas a las que se accede a través del puerto NAP RJ45. Los ingenieros pueden evaluar la rotación de tokens, monitorear la integridad de la comunicación, verificar las tasas de respuesta de los nodos e identificar la degradación de la capa física o las colisiones de paquetes al instante.

Perspectiva de Global PLC Spare HUB

Nuestro equipo de ingeniería de automatización destaca que las instalaciones de ControlNet requieren una atención meticulosa a la impedancia del cable físico y a una terminación BNC adecuada para evitar problemas de reflexión a 5 Mbps.

Ejemplo de experiencia en campo: Una planta de manejo de materiales en continuo experimentó caídas de red recurrentes durante los turnos pico. Reemplazar un adaptador de bus antiguo por un módulo 1768-CNB original y volver a certificar las líneas troncales coaxiales restauró el flujo de datos continuo y eliminó las fallas de tiempo de espera de los nodos.

Logística, cumplimiento global y términos de garantía

• Transportistas de cumplimiento: despacho internacional exprés a través de FedEx, UPS y DHL.
• Tiempo de procesamiento: procesamiento y despacho de pedidos garantizado en un plazo de 24 a 48 horas.
• Contenido del paquete: un módulo 1768-CNB y documentación estándar del fabricante.
• Política de garantía: protegido por una garantía operativa integral de 12 meses.

Preguntas frecuentes y guía de compra para expertos

P: ¿Qué ranuras del chasis son compatibles con el módulo 1768-CNB?

R: El módulo requiere un ancho de una sola ranura y puede instalarse en cualquier ranura disponible (ranuras 1 a 4) en un chasis CompactLogix 1768.

P: ¿Cuál es la función exacta del conector NAP RJ45 en este módulo?

R: El puerto de acceso a la red (NAP) es una interfaz RJ45 blindada de 8 pines utilizada para programación temporal, solución de problemas y configuración de red a través de una PC.

P: ¿Qué certificaciones posee esta interfaz de comunicación?

R: El módulo cumple con los principales estándares globales, contando con certificaciones de seguridad y calidad industrial c-UL-us, CE, C-Tick y CI.

P: ¿Qué factores clave debo considerar al comprar un módulo de comunicación de reemplazo?

R: Confirme que su arquitectura de controlador pertenezca a la familia CompactLogix, verifique que su fuente de alimentación de placa base pueda soportar la carga de 1.0 Amperio y asegúrese de que sus requisitos de red se encuentren dentro del límite de 48 conexiones.

P: ¿Cómo afectan las clasificaciones de impacto y vibración ambiental a la instalación?

R: El módulo cuenta con una clasificación de impacto operativo de 30g y una tolerancia a la vibración de 5g a 10-500 Hz, lo que lo hace estructuralmente robusto para entornos de planta industrial de servicio pesado cuando se monta de forma segura en un riel DIN o panel.
