Módulo de salida digital de 24V CC 1762-OB8 Allen-Bradley para MicroLogix 1200

1762-OB8 | Expansión de salida digital MicroLogix 1200

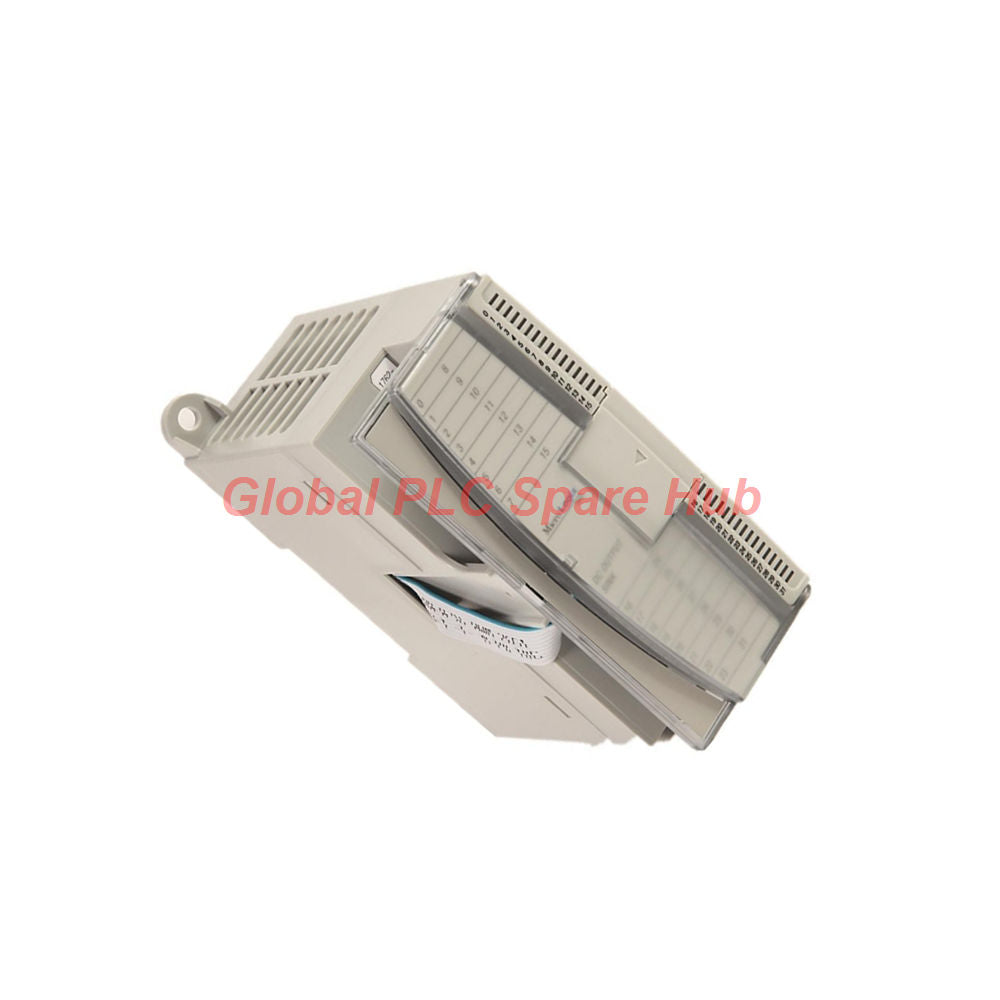

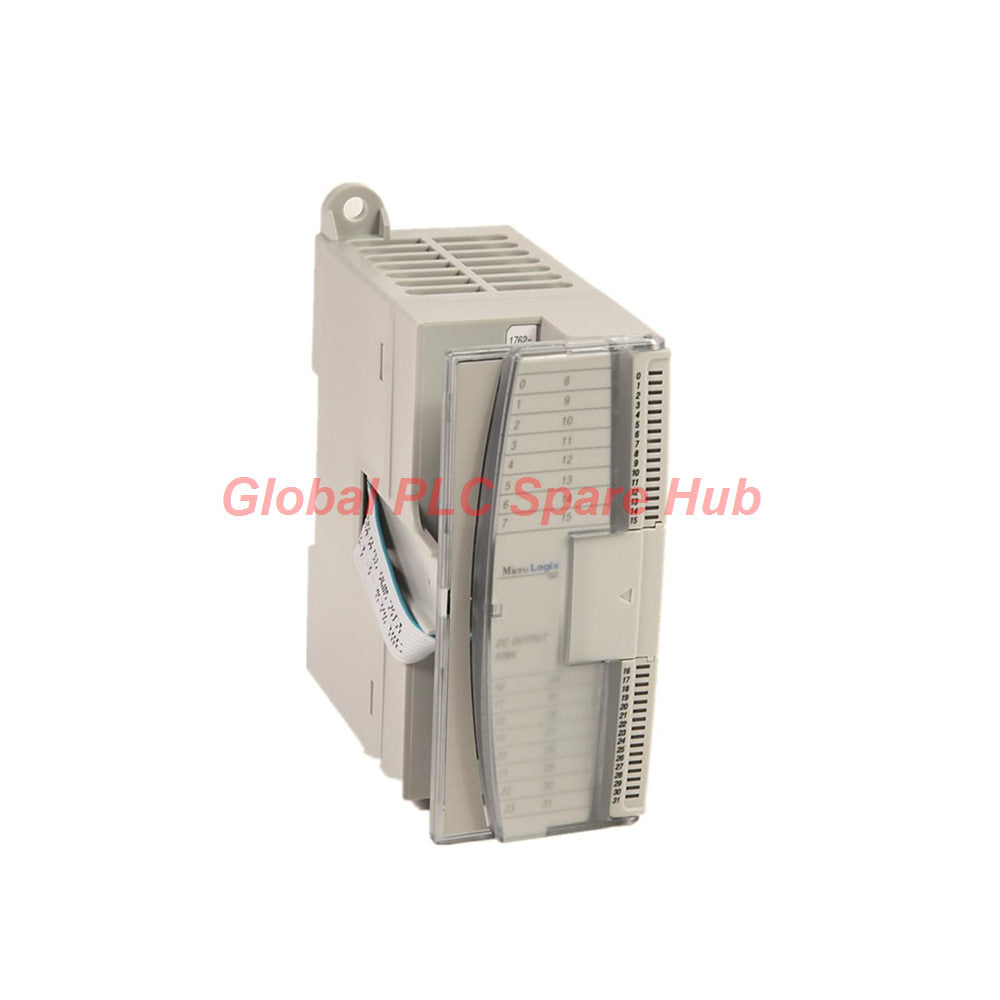

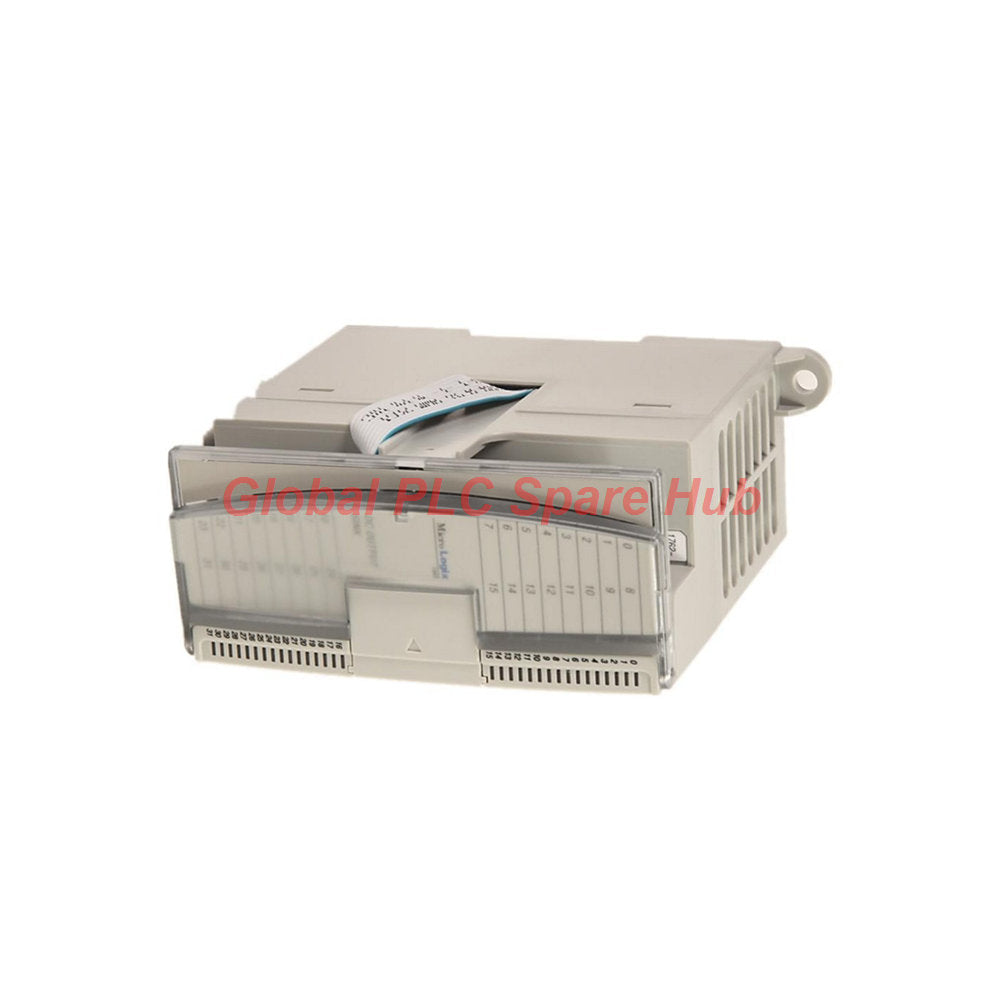

El Allen-Bradley 1762-OB8 es un módulo de salida de estado sólido de ocho puntos y 24 V CC para la plataforma de control MicroLogix 1200. Agrega salidas de fuente (sourcing) de CC a un controlador compatible, lo que permite que la lógica del PLC conmute dispositivos de campo como lámparas indicadoras, relés intermedios y otras cargas de CC adecuadas.

Para el diseño del panel y la planificación de reemplazos, las verificaciones clave son la polaridad de salida y el tipo de carga, la corriente por punto y total, la compatibilidad del controlador y el presupuesto de energía de expansión disponible.

Arquitectura de salida de un vistazo

• Ocho puntos de salida de CC: proporciona capacidad de salida discreta para señales de control adicionales.
• Tipo de salida de fuente (sourcing): verifique que la carga conectada y el cableado de campo estén diseñados para una disposición de salida de fuente.
• Rango operativo de 24 V CC: 20.4–26.4 V CC, adecuado para circuitos de control nominales de 24 V CC dentro del rango especificado.
• Conmutación de estado sólido: admite control discreto rápido; los retardos de conmutación de carga resistiva declarados son de 0.1 ms como máximo en estado ENCENDIDO (ON) y 1.0 ms como máximo en estado APAGADO (OFF).
• Montaje en riel DIN: destinado a la instalación como módulo de expansión en un ensamblaje MicroLogix 1200 compatible.

Datos técnicos

Nota de ingeniería: confirme la documentación más reciente de Allen-Bradley para obtener la revisión exacta del módulo y las condiciones de instalación antes de finalizar un diseño. Las clasificaciones como corriente, sobretensión, aislamiento, altitud y límites ambientales deben aplicarse de acuerdo con las condiciones de prueba especificadas por el fabricante.

Idoneidad de la aplicación: dónde se puede utilizar el 1762-OB8

• Automatización de máquinas: control discreto de dispositivos piloto de 24 V CC compatibles, bobinas de relé e indicadores de estado.
• Empaque y manejo de materiales: señales controladas por PLC para secuencia de transportadores, lógica de clasificación y salidas de estado de la máquina, donde las cargas conectadas cumplan con las clasificaciones del módulo.
• Skids de procesos y paneles de servicios públicos: puntos de salida digital adicionales para funciones de control que no son de seguridad, sujeto al diseño eléctrico del sistema.
• Reequipamiento de equipos: reemplazo o expansión de una disposición de E/S de MicroLogix 1200 existente después de verificar el número de catálogo, el cableado y la compatibilidad del controlador.

No es un sustituto directo de: salidas con clasificación de seguridad, salidas de CA o cargas que excedan los límites de corriente por punto o totales. Utilice un dispositivo intermedio con la clasificación adecuada cuando la carga de campo esté fuera de la capacidad de conmutación directa del módulo.

Verificaciones de instalación y puesta en marcha

1. Confirme la disposición del controlador y la expansión. Verifique que el controlador MicroLogix 1200, la configuración de expansión y la ubicación del módulo admitan el 1762-OB8.
2. Verifique el circuito de campo. Confirme la fuente de 24 V CC, el cableado de salida de fuente, la polaridad de la carga y las conexiones comunes con respecto al diagrama de cableado del módulo.
3. Calcule la demanda de corriente. Mantenga cada salida dentro de 0.5 A y el total del módulo dentro de 4 A. Verifique la corriente de irrupción o intermitente por separado; no asuma que la clasificación de sobretensión permite una operación continua a ese nivel.
4. Verifique el presupuesto de energía de expansión. Incluya el consumo de backplane del módulo de 115 mA a 5 V CC y confirme la capacidad de expansión admitida por el sistema general.
5. Pruebe las salidas bajo carga. Verifique el estado comandado, el voltaje de campo, la respuesta de la carga y la temperatura durante la puesta en marcha.

Enfoque de diagnóstico

El 1762-OB8 proporciona conmutación de salida discreta; no debe tratarse como un dispositivo de diagnóstico o monitoreo de seguridad independiente. Cuando una salida no funciona como se esperaba, utilice las siguientes verificaciones para aislar la causa:

• Lógica del PLC: confirme la dirección de salida, la condición del programa y el modo del controlador.
• Indicación del módulo: inspeccione el indicador de estado correspondiente, si está instalado, y compárelo con el estado de salida comandado.
• Voltaje de campo: mida el voltaje en el terminal de salida y en la carga mientras la salida está comandada como ENCENDIDA (ON).
• Carga y cableado: verifique si hay circuito abierto, polaridad incorrecta, terminal suelto, cortocircuito o una carga incompatible.
• Carga actual y térmica: verifique la corriente por punto y total, incluida la demanda de arranque, e inspeccione si hay calentamiento anormal.
• Prueba de aislamiento: si la falla persiste, aísle la energía y siga el procedimiento de solución de problemas aprobado por el fabricante antes de desconectar o reemplazar el módulo.

Para una supuesta falla del módulo, compare el mismo circuito de campo con un punto de salida o módulo compatible y en buen estado, solo después de confirmar que la prueba no creará una condición insegura en la máquina.

Perspectiva de Global PLC Spare HUB

Al seleccionar un 1762-OB8 para un panel MicroLogix 1200, el descuido de ingeniería más común es verificar el número de salidas pero no la carga eléctrica. Ocho puntos disponibles no significan que cada punto pueda impulsar continuamente una carga de 0.5 A al mismo tiempo sin considerar el total de 4 A del módulo, la irrupción de carga, el cableado y la temperatura ambiente.

Antes de solicitar un reemplazo, compare el número de catálogo y el cableado de los terminales del módulo existente, confirme que el controlador admita la configuración de expansión requerida y revise si la aplicación necesita salidas de CC de fuente o un tipo de salida diferente. Para equipos críticos, valide el reemplazo en la documentación del panel y el plan de puesta en marcha.

Suministro, garantía y envío

• Garantía: garantía de 12 meses.
• Opciones de envío: FedEx, UPS o DHL, sujeto al destino y al acuerdo de envío.
• Soporte de pedidos: proporcione el número de catálogo completo, la cantidad requerida, el destino y cualquier requisito de empaque o condición al solicitar una cotización.

Preguntas frecuentes

1. ¿Qué se debe verificar antes de reemplazar un 1762-OB8 instalado?

Registre el modelo del controlador, la secuencia del módulo de expansión, el cableado de campo y la corriente de carga. Confirme que el reemplazo tenga el mismo número de catálogo y configuración de salida, y que los límites de expansión y energía del sistema permanezcan satisfechos.

2. ¿Se pueden cargar las ocho salidas a 0.5 A de forma continua?

Los datos suministrados enumeran 0.5 A máximo por punto y 4 A máximo de corriente total. Dado que ocho puntos a 0.5 A suman 4 A, verifique la reducción de potencia (derating) y las condiciones operativas del fabricante para la carga simultánea, la temperatura ambiente y el tipo de carga real antes de diseñar basándose en ese límite.

3. ¿Es el 1762-OB8 adecuado para accionar una válvula solenoide directamente?

Puede ser adecuado si la bobina de la válvula es una carga de 24 V CC compatible y sus corrientes de estado estacionario y de irrupción permanecen dentro de las clasificaciones del módulo. Verifique los requisitos de supresión de la bobina y el comportamiento de conmutación. Si la bobina excede la clasificación de salida o requiere protección especial, utilice una interfaz intermedia con la clasificación adecuada.

4. ¿Qué información ayuda a determinar si este módulo es el repuesto correcto?

Proporcione el número de catálogo del módulo existente, el modelo del controlador MicroLogix 1200, el voltaje y la corriente del dispositivo de salida, y una foto o dibujo del cableado del panel. Estos detalles ayudan a distinguir un módulo de fuente de CC compatible de variantes de CA, relé u otras salidas de CC.

5. ¿Cuál es un primer paso práctico cuando una salida del PLC se comanda a ENCENDIDO (ON) pero el dispositivo de campo permanece APAGADO (OFF)?

Verifique la lógica del PLC y la indicación de salida, luego mida el voltaje en el terminal del módulo y a través de la carga mientras está comandado a ENCENDIDO (ON). Si no hay voltaje, investigue el estado del módulo, la alimentación y el cableado. Si hay voltaje presente pero el dispositivo no se activa, verifique la condición de la carga, la polaridad, la demanda de corriente y cualquier circuito intermedio externo.
