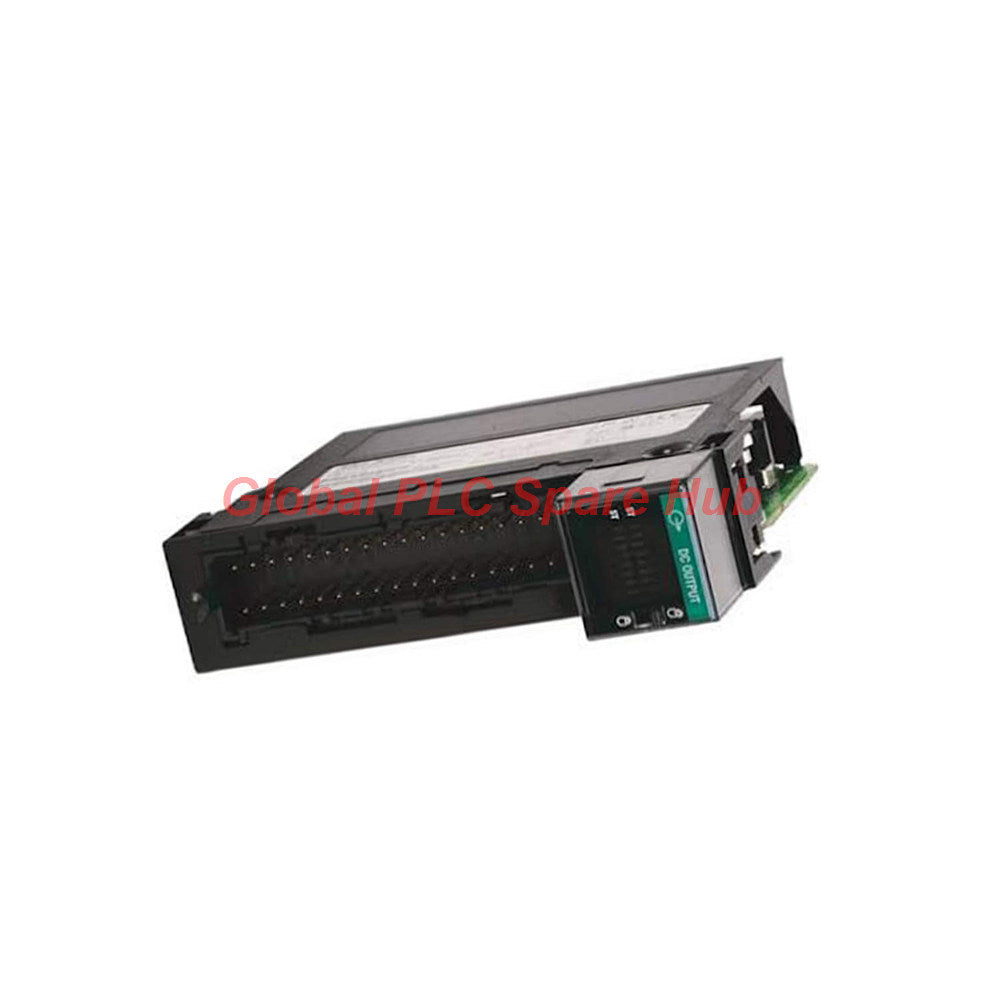

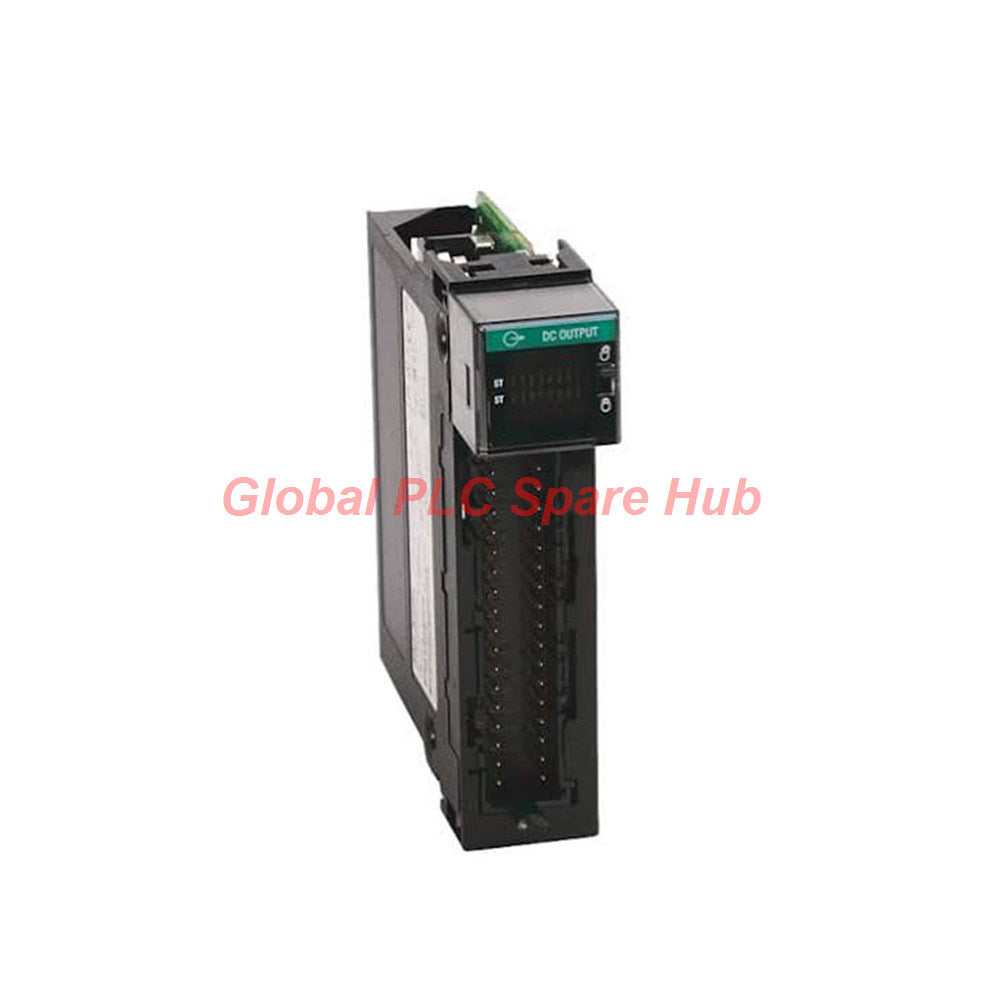

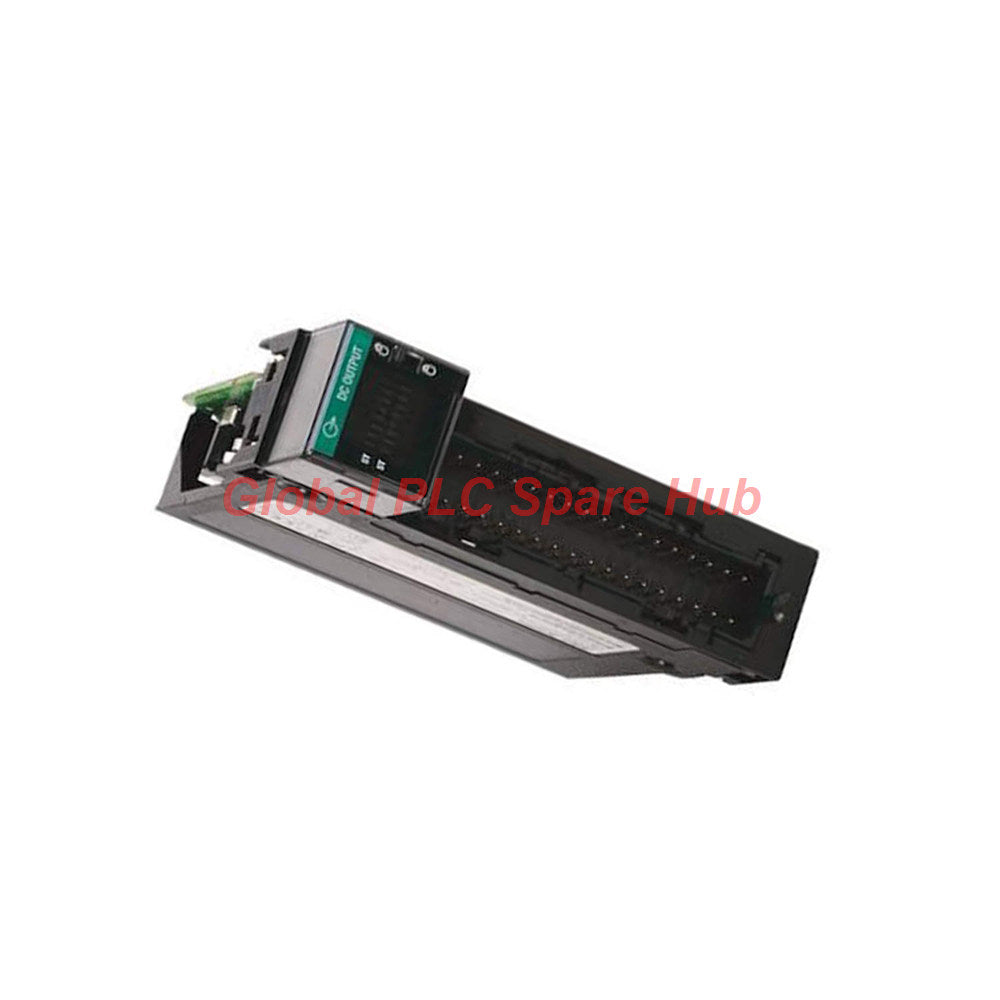

Módulo de salida TTL Allen-Bradley ControlLogix de 16 puntos 1756-OG16

Descripción general del producto

El 1756-OG16 es un módulo de salida digital de lógica transistor-transistor (TTL) especializado de 16 canales, diseñado para la plataforma de automatización Allen-Bradley ControlLogix. Diseñado para interactuar directamente con dispositivos lógicos de bajo voltaje, este módulo ofrece salidas de 5 V CC verdadero/bajo precisas dentro de una ventana operativa de 4,5 a 5,5 VCC. Los ingenieros de sistemas de control confían en el 1756-OG16 para lograr una conmutación de señal ultrarrápida y una integración confiable a nivel lógico dentro de entornos de control industrial de alto rendimiento.

Especificaciones técnicas

• Marca: Allen-Bradley / Rockwell Automation
• Serie: Plataforma ControlLogix
• Número de parte: 1756-OG16
• Tipo de producto: Módulo de salida CC TTL digital
• Número de salidas: Salidas TTL de bajo/verdadero de 16 puntos
• Voltaje de salida nominal: Fuente TTL de 5 VCC
• Rango de voltaje operativo: 4,5 a 5,5 VCC
• Corriente de salida máxima: 24 mA por punto; 384 mA totales por módulo a 60 °C
• Consumo de corriente del backplane: 210 mA a 5,1 VCC; 2 mA a 24 VCC (1,12 W de potencia total)
• Disipación de potencia: 1,5 vatios máximo a 60 °C (5,2 BTU/hr de disipación térmica)
• Tiempo de retardo de la señal: 450 µs (desactivado a activado); 700 µs (activado a desactivado) dependiente de la carga
• Corriente de fuga en estado inactivo: 0,1 mA máximo por punto
• Bloques de terminales compatibles: Bloques de terminales extraíbles (RTB) 1756-TBNH o 1756-TBSH

Guía de instalación e integración

• Asignación de chasis: Instale el módulo 1756-OG16 en cualquier ranura única disponible dentro de un chasis local ControlLogix estándar o un rack de E/S distribuido.
• Cableado y terminación: Conecte los circuitos TTL del lado del campo de forma segura utilizando bloques de terminales compatibles 1756-TBNH o 1756-TBSH para garantizar una propagación de señal estable.
• Presupuesto de energía: Tenga en cuenta los requisitos de corriente del backplane del módulo (210 mA @ 5,1 V CC) al calcular la carga total de la fuente de alimentación para su rack ControlLogix.
• Cumplimiento ambiental: Verifique que las temperaturas de funcionamiento del gabinete se mantengan entre 0 y 60 °C con una humedad relativa inferior al 95 % sin condensación.

Facilidad de puesta en marcha y mantenimiento

• Monitoreo de respuesta rápida: Aproveche las velocidades de conmutación a nivel de microsegundos del módulo (tiempos de retardo sub-milisegundos) para pulsos de alta frecuencia y verificación a nivel lógico.
• Aislamiento de fallas: Supervise el estado de salida de cada canal a través de las etiquetas de diagnóstico del controlador para identificar rápidamente cortocircuitos o circuitos abiertos en el lado de la carga.
• Capacidad de intercambio en caliente: Utilice el diseño de bloque de terminales extraíble (RTB) para reemplazar módulos defectuosos rápidamente sin interrumpir el cableado de campo o apagar todo el panel.

Compatibilidad y certificaciones

• Compatibilidad con el controlador: Totalmente compatible con las unidades de procesamiento central Allen-Bradley ControlLogix y los entornos de programación Logix Designer.
• Certificaciones industriales: Certificado bajo los estándares CE y UL, con cumplimiento de emisiones CISPR 11 Clase A y una clasificación de temperatura T5.
• Durabilidad robusta: Construido para soportar condiciones industriales adversas con una clasificación de impacto operativo de 30G y resistencia a vibraciones de 2.0G (10-500 Hz).

Lista de embalaje y términos de garantía

• Lista de embalaje: Un (1) módulo de salida TTL 1756-OG16, carcasa de embalaje antiestático protectora y hoja de documentación de cumplimiento de hardware.
• Términos de garantía: Totalmente respaldado por una garantía completa de 12 meses que cubre la integridad estructural y el rendimiento operativo desde la fecha de compra.

Envío y logística

• Red de mensajería: Envío global seguro y acelerado a través de transportistas de confianza como FedEx, UPS y DHL.
• Ventana de cumplimiento: Los pedidos se verifican, empaquetan de forma segura y se envían en un plazo de 24 a 48 horas para minimizar el tiempo de inactividad inesperado de la planta.

Escenarios de aplicación típicos

• Fabricación de semiconductores: Interconexión con controladores lógicos especializados de 5 V, microprocesadores y placas de instrumentación personalizadas controladas por TTL.
• Bancos de pruebas de adquisición de datos: Generación de trenes de pulsos digitales de alta velocidad y activación de hardware de medición de laboratorio de precisión.
• Maquinaria OEM especializada: Gestión de señales de control digital de bajo voltaje dentro de gabinetes de automatización compactos y resistentes a las vibraciones.

Global PLC Spare HUB: Perspectiva y experiencia en campo

Al implementar tarjetas de salida TTL de 5 V como la 1756-OG16, la degradación de la señal en cables largos es un obstáculo común debido a la baja amplitud de voltaje. Según la experiencia en instalaciones de campo, nuestro equipo de ingeniería recomienda encarecidamente mantener los tramos de cableado de campo cortos (menos de 3 metros), utilizar cables blindados de par trenzado firmemente y garantizar una separación de tierra limpia de las líneas de CA de alto voltaje para evitar caídas de voltaje y lógica de conmutación falsa.

Preguntas frecuentes

¿Cuál es la principal diferencia entre las salidas de 24 V CC estándar y las salidas TTL del 1756-OG16?

El 1756-OG16 funciona específicamente a un nivel lógico de 5 V CC diseñado para dispositivos de lógica transistor-transistor, mientras que las tarjetas estándar suelen conmutar voltajes de campo más altos de 24 V o 120 V.

¿Puede el 1756-OG16 accionar directamente actuadores o solenoides industriales pesados?

No, debido a que cada punto está clasificado para una corriente máxima de 24 mA a 5 V CC, este módulo está estrictamente diseñado para accionar entradas lógicas de baja potencia, LED o relés de interfaz TTL intermedios.

¿Qué bloques de terminales son compatibles con este módulo?

El módulo utiliza bloques de terminales extraíbles estándar de Allen-Bradley, específicamente las opciones de carcasa 1756-TBNH o 1756-TBSH.

¿Cómo gestiono el reemplazo por mantenimiento sin alterar el cableado del gabinete?

El bloque de terminales extraíble (RTB) se quita de la parte frontal del módulo, lo que le permite desenganchar y reemplazar la unidad de chasis de hardware sin desconectar los cables de campo individuales.

¿Qué parámetros de selección son críticos al adquirir una tarjeta de salida TTL de reemplazo?

Siempre verifique los requisitos de voltaje lógico de su sistema de control (5 V TTL frente a 24 V CC), los límites de corriente total del módulo (384 mA máx.) y la capacidad de ranura de alimentación del backplane disponible antes de realizar el pedido.
