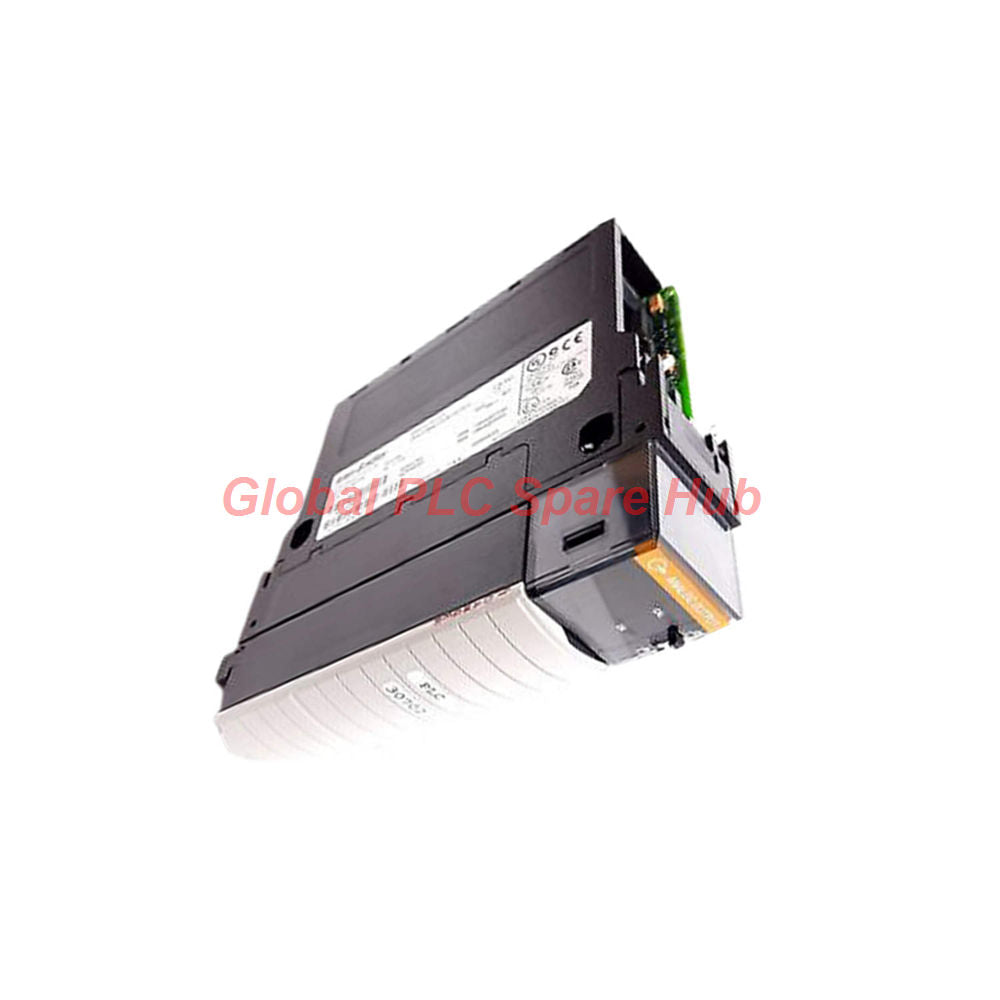

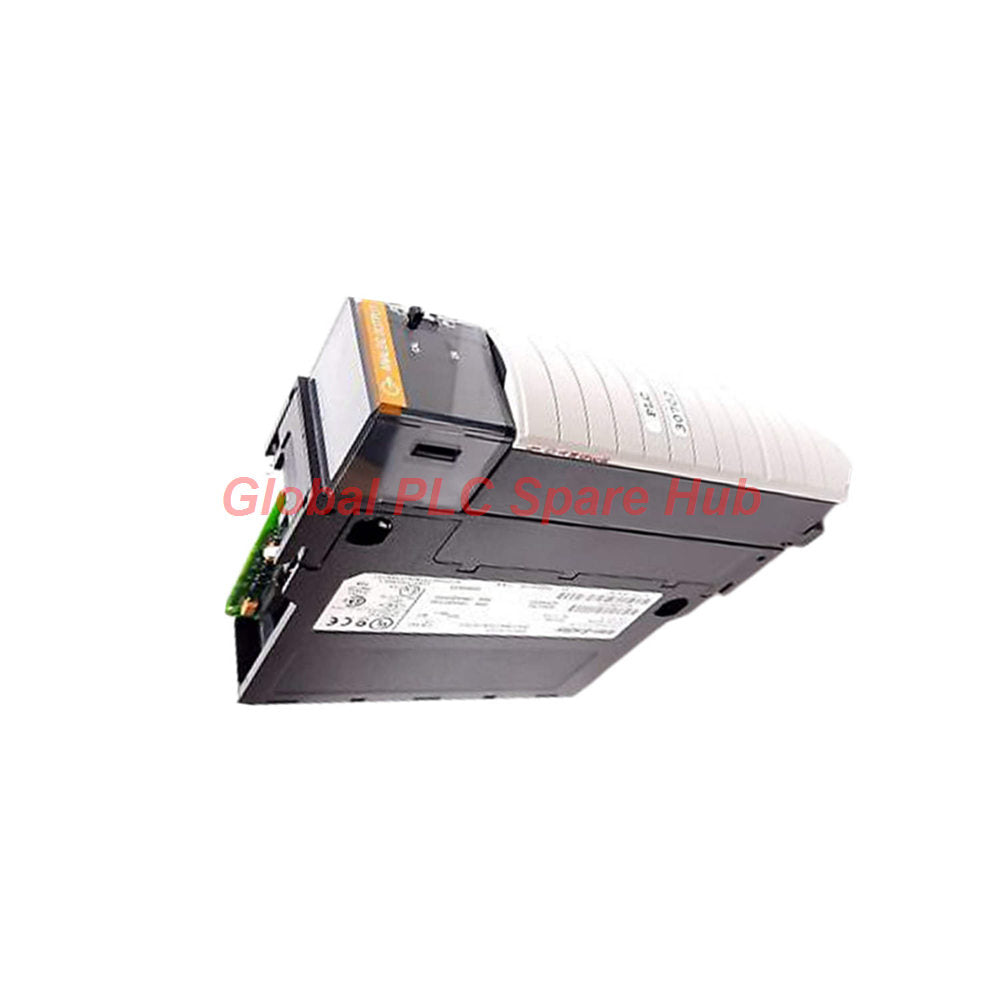

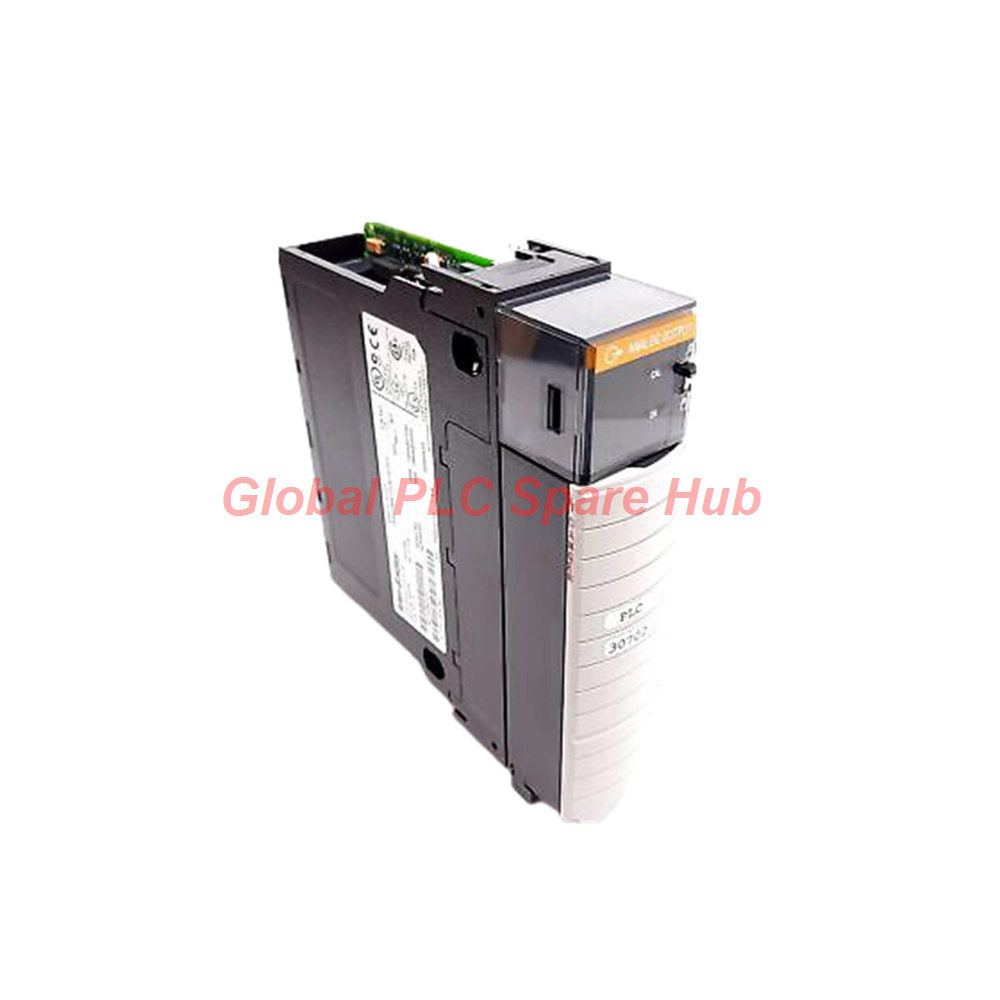

Módulo de salida analógica de 4 canales Allen-Bradley ControlLogix 1756-OF4

Descripción general

El módulo de salida analógica 1756-OF4 Allen-Bradley ControlLogix ofrece 4 salidas de voltaje/corriente de alta precisión configurables individualmente para control de procesos industriales de circuito cerrado. Diseñado para una integración perfecta dentro del backplane del chasis ControlLogix 1756, este módulo de alto rendimiento admite lazos de corriente de ±10 V CC y de 4–20 mA con una resolución de conversión de 15 bits. Con funciones de extracción e inserción con alimentación (RIUP), diagnósticos de alarma de canal integrados, escalado a unidades de ingeniería y formatos de datos seleccionables de punto flotante o entero, la unidad proporciona tiempos de establecimiento rápidos (<2 ms al 95 %) y una transmisión de comandos fiable a los dispositivos de campo de modulación.

Arquitectura de control e integración de sistemas

• Plataforma ControlLogix 1756 de Allen-Bradley
  • Hardware de salida analógica [1756-OF4]: Motor de salida analógica no aislada de 4 canales
  • Configuración de salida de señal: Canales de corriente de ±10 V CC o 0–20 mA / 4–20 mA seleccionables independientemente
  • Resolución de conversión: 15 bits en 10,5 V (320 µV/bit) / 15 bits en 21 mA (650 nA/bit)
  • Opciones de bloque de terminales extraíble (RTB): Requiere 1756-TBNH (NEMA de 20 pines) o 1756-TBSH (abrazadera de resorte de 20 pines)
  • Consumo de corriente del backplane: 150 mA a 5,1 V CC / 120 mA a 24 V CC (potencia total del backplane: 5,8 W)
  • Tiempo de escaneo de ejecución: Formato entero de 8 ms / Formato de punto flotante IEEE de 32 bits de 12 ms

Especificaciones de ingeniería y límites eléctricos

Aplicaciones operativas y despliegues de campo

• Equipo de campo objetivo:
  • Variadores de frecuencia (VFD) que requieren comandos de referencia de velocidad de 0-10 V o 4-20 mA.
  • Válvulas de control de modulación, compuertas, persianas y posicionadores electroneumáticos en lazos de control PID.
  • Retransmisión de señal a registradores gráficos de papel, indicadores externos, registradores de datos remotos y sistemas DCS de supervisión.
• Escenarios de despliegue de la industria:
  • Patines de dosificación química de precisión y regulación de caudal en plantas de tratamiento de agua.
  • Control de posición de válvula reguladora de turbina y regulación de caudal de aire de gestión de quemadores.
  • Posicionamiento de compuertas de unidades de tratamiento de aire HVAC y lazos de control de temperatura.

Características de diagnóstico y monitoreo predictivo

El módulo 1756-OF4 Allen-Bradley incorpora diagnósticos extensivos a nivel de canal que informan el estado de salud directamente al controlador propietario de Logix a través de mensajes implícitos de productor/consumidor. La detección de circuito abierto integrada alerta inmediatamente a los operadores si el cableado de campo a un actuador de 4–20 mA se rompe (cuando la salida es >0,1 mA). El hardware de limitación de corriente interno restringe los cortocircuitos de salida a 21 mA, evitando la destrucción de la placa. Además, las marcas de tiempo continuas y las etiquetas de estado permiten a los técnicos de puesta en marcha rastrear bucles de tierra transitorios, saturación de canales y deriva de calibración del módulo sin detener las operaciones del rack.

Análisis de Global PLC Spare HUB

Durante una revisión de la bomba de alimentación de la caldera, los técnicos de campo informaron que un módulo de reemplazo recién instalado no movió una válvula de control de modulación de 4–20 mA, manteniendo la salida en 0 mA a pesar de las etiquetas de programa PLC válidas. Nuestros ingenieros identificaron que, si bien la alimentación del backplane era correcta, los canales de salida quedaron sin calibrar después de una actualización de firmware, lo que provocó que la tarjeta activara un bit de falla interno. La realización de una pasada de calibración de desplazamiento a través de RSLogix 5000 / Studio 5000 y la confirmación del asiento del terminal de cableado 1756-TBNH restauraron inmediatamente el control preciso del bucle de 4–20 mA. Siempre verifique que los parámetros de calibración se alineen con el rango de su dispositivo de campo analógico durante los paros de mantenimiento anuales.

Garantía, embalaje y logística de mensajería

• Condición del artículo: 100% nuevo y hardware original de fábrica
• Política de garantía: Garantía de calidad integral de 12 meses desde la fecha de envío
• Ventana de envío: Gestión inmediata con procesamiento de pedidos en 24 a 48 horas
• Red de entrega global: Entrega aérea exprés puerta a puerta a través de FedEx, UPS y DHL

Selección de ingeniería y preguntas frecuentes operativas

¿Cómo elijo entre los bloques de terminales extraíbles 1756-TBNH y 1756-TBSH para cablear esta tarjeta de salida?

El 1756-TBNH utiliza terminales de tornillo tradicionales adecuados para cables sólidos, mientras que el 1756-TBSH cuenta con terminales de resorte ideales para entornos de alta vibración y cables multifilares con férulas. Ambas carcasas de 20 pines son totalmente compatibles con este módulo de chasis.

¿Qué ocurre con las salidas de los canales si la comunicación con el controlador principal se pierde inesperadamente?

Puede programar el comportamiento de falla de cada canal individual en Studio 5000 para que mantenga el último estado, vaya al límite bajo (-10 V/0 mA) o vaya al límite alto (+10 V/21 mA). Esto evita un movimiento incontrolado peligroso de la válvula durante las interrupciones de la red.

¿Es necesaria la calibración de campo antes de poner en servicio una tarjeta recién desembalada?

Cada unidad viene calibrada de fábrica. Sin embargo, Rockwell recomienda una verificación de calibración de campo cada 12 meses utilizando un multímetro digital de alta precisión (con una precisión superior al 0,05 %) para mantener tolerancias estrictas de bucle analógico sobre componentes envejecidos.

¿Se pueden mezclar los modos de salida de voltaje y corriente en diferentes canales en la misma placa?

Sí. La configuración del canal es completamente independiente. Por ejemplo, el Canal 0 puede controlar una referencia de VFD de 4-20 mA, mientras que el Canal 1 proporciona una señal de ±10 V a una válvula proporcional dentro del mismo conjunto de chasis.

¿Cuál es la principal diferencia operativa entre el modo entero y el modo de datos de punto flotante?

El modo entero ofrece tiempos de escaneo más rápidos (8 ms) al utilizar recuentos de bits brutos (-32768 a 32767), mientras que el modo de punto flotante (escaneo de 12 ms) permite escribir unidades de ingeniería directas (por ejemplo, 0-100 % o GPM) directamente en las etiquetas del módulo, eliminando la lógica de escalado manual en el código PLC.
